Разделительная сетка

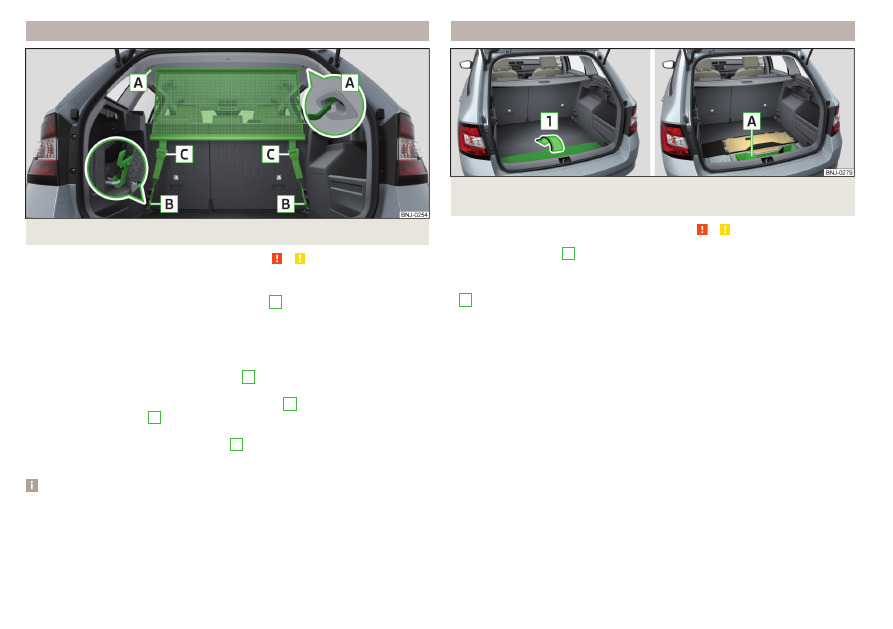

Илл. 98  Разделительная сетка за задними сиденьями

Сначала прочтите и примите к сведению   и   на стр 80.

Разделительная сетка может быть установлена за задними сиденья.
Для облегчения установки/снятия карабинов

B

 сдвиньте трансформируе-

мый пол назад или при необходимости выньте его из автомобиля.

Снятие и установка

›

Для установки выньте сматываемую шторку багажного отсека

» илл. 97

на стр. 83 или сложите спинку задних сидений

» стр. 67

.

›

Вставьте поперечную штангу в гнездо

A



» илл. 98

 сначала с одной сто-

роны и задвиньте вперёд. Аналогичным образом вставьте поперечную
штангу с другой стороны автомобиля в гнездо

A

.

›

Закрепите карабины

B

 на концах ремней в проушинах позади задних

сидений.

›

Натяните ремни с помощью пряжек

C

.

Снятие осуществляется в обратной последовательности.

Примечание

В автомобилях с трансформируемым полом разделительную сетку можно
устанавливать только тогда, когда пол находится в нижнем положении

» стр. 86

.



Вещевое отделение под фальшполом

Илл. 99  Откидывание фальшпола/Вещевое отделение под фальшпо-
лом

Сначала прочтите и примите к сведению   и   на стр 80.

Вещевое отделение

A

 находится под фальшполом багажного отсека

» илл. 99

.

›

Поднимите нижнюю часть пола и сложите вперёд в направлении стрелки

1

.

В вещевом отделении можно размещать предметы багажа общей массой
до 15 кг.



84

Пользование

Элемент Cargo

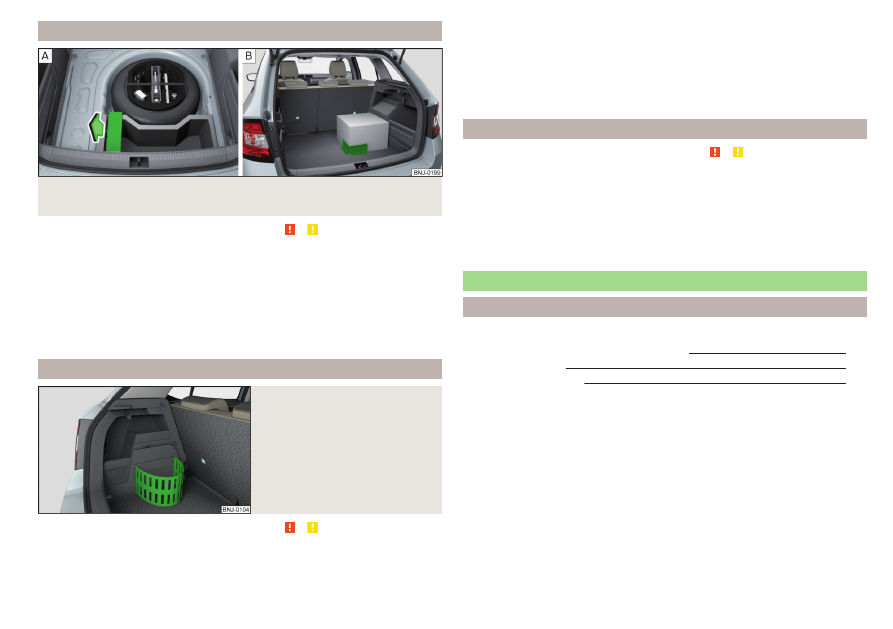

Илл. 100  Извлечение элемента Cargo/пример фиксации груза с помо-
щью элемента Cargo

Сначала прочтите и примите к сведению   и   на стр 80.

Элемент крепления Cargo предназначен для закрепления багажа общей
массой до 8 кг.

›

Для использования выньте элемент Cargo в направлении стрелки

» илл. 100

 — .

›

При креплении с помощью элемента Cargo располагайте грузы как мож-
но ближе к задним сиденьям

» илл. 100

 — .

›

После использования закрепите элемент Cargo на прежнем месте.

Упругая корзина

Илл. 101
Упругая корзина

Сначала прочтите и примите к сведению   и   на стр 80.

Упругую корзину можно установить на обеих сторонах багажного отсека

» илл. 101

.





Упругая корзина предназначена для небольших предметов общей массой
до 8 кг.

›

Для установки вставьте оба конца корзины в отверстия в боковой обли-
цовке багажного отсека и для фиксации задвиньте вниз.

›

Для извлечения ухватите корзину за два верхних угла и, потянув вверх,
выньте на себя.

Автомобили категории N1

Сначала прочтите и примите к сведению   и   на стр 80.

В автомобилях категории N1, не оборудованных защитной решёткой, для
крепления груза следует использовать петли и проушины, соответствую-
щие стандарту EN 12195 (1–4).
Для надёжной эксплуатации автомобиля электропроводка должна быть ис-
правна. Поэтому необходимо следить, чтобы она не была повреждена при
раскладке багажного отсека, а также или загрузке и разгрузке.

Трансформируемый пол в багажном отсеке



Введение

В этой главе вы найдёте сведения по следующим темам:
Установка в верхнее/нижнее положение

86

Снятие/установка

86

Поднятие/крепление

87



85

Перевозка багажа

Установка в верхнее/нижнее положение

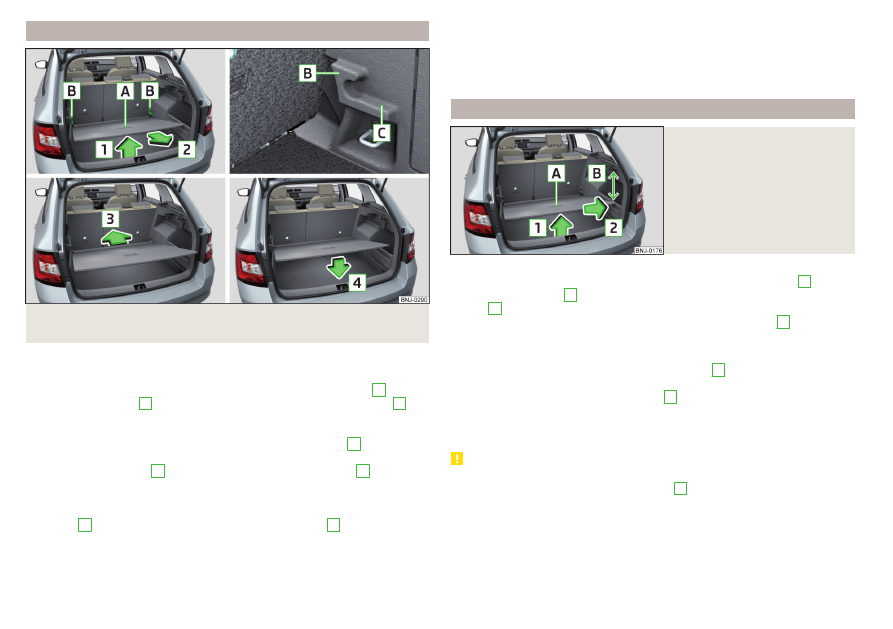

Илл. 102  Установка трансформируемого пола багажного отсека в
верхнее/нижнее положение

Трансформируемый пол багажного отсека можно установить в верхнее
или в нижнее положение.

›

Поднимите трансформируемый пол багажного отсека за ручку

A

 в на-

правлении стрелки

1

 и частично сдвиньте в направлении стрелки

2

» илл. 102

.

›

Для установки в верхнее положение поднимите трансформируемый пол
багажного отсека в передней части и уложите на выступы

C

.

›

Для установки в нижнее положение сдвиньте трансформируемый пол в
направлении стрелки

2

 так, чтобы он вышел из креплений

B

, и уложите

переднюю часть трансформируемого пола на покрытие пола багажного
отсека.

›

Сдвиньте трансформируемый пол багажного отсека в направлении
стрелки

3

 до упора и уложите в направлении стрелки

4

.

Пространство под трансформируемым полом можно использовать для
хранения небольших предметов. Максимальная допустимая нагрузка на
трансформируемый пол багажного отсека в верхнем положении составля-
ет 75 кг. При перевозке тяжёлых грузов следует устанавливать трансфор-
мируемый пол багажного отсека в нижнее положение.

Снятие/установка

Илл. 103
Снятие трансформируемого по-
ла багажного отсека

Снятие

›

Поднимите трансформируемый пол багажного отсека за ручку

A

 в на-

правлении стрелки

1

 так, чтобы его задняя часть оказалась примерно на

15 см

B

 ниже края сматываемой шторки

» илл. 103

.

›

Извлеките трансформируемый пол в направлении стрелки

2

 из автомо-

биля.

Установка

›

Возьмитесь за ручку трансформируемого пола

A



» илл. 103

.

›

Вставьте трансформируемый пол в наклонном положении передней ча-
стью в автомобиль примерно на 15 см

B

 ниже края сматываемой шторки

багажного отсека.

›

Затем выполнить те же действия, что и при установке верхнего или ниж-
него положения

» стр. 86

.

ОСТОРОЖНО

При установке/извлечении трансформируемого пола багажного отсека не-
обходимо выдерживать расстояние 15 см

B



» илл. 103

 ниже края сматыва-

емой шторки багажного отсека — иначе можно повредить уплотнитель
крышки багажного отсека.

86

Пользование

Поднятие/крепление

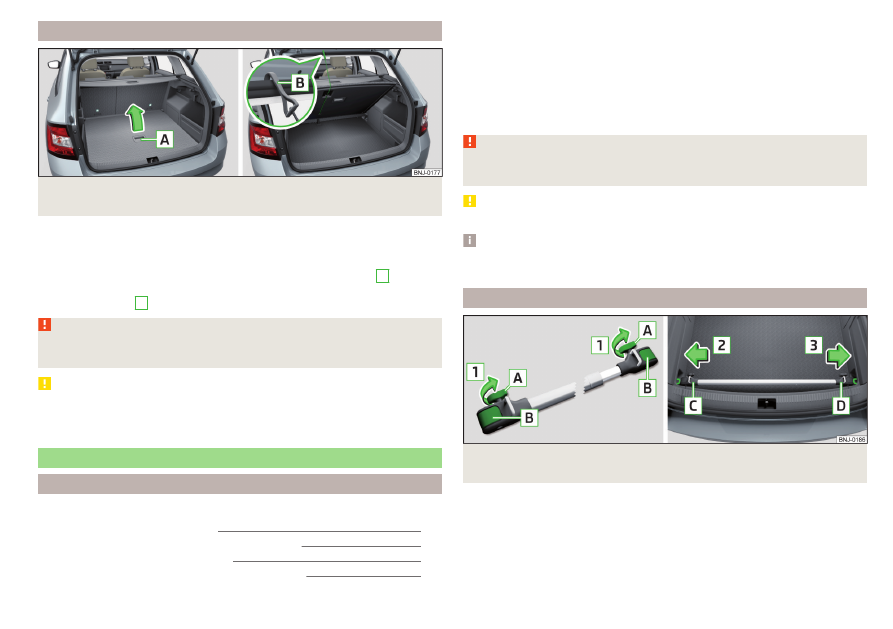

Илл. 104  Подъём/фиксация трансформируемого фальшпола багаж-
ного отсека

Трансформируемый пол багажного отсека можно поднять и закрепить с
помощью крюка на раме крышки багажного отсека в обоих положениях (в
верхнем и нижнем).

›

Возьмите трансформируемый пол багажного отсека за ручку

A

 и подни-

мите в направлении стрелки

» илл. 104

.

›

Закрепите крюк

В

 на раме крышки багажного отсека.

ВНИМАНИЕ

Поднятый фальшпол багажного отсека ограничивает водителю обзор
пространства позади автомобиля.

ОСТОРОЖНО

Перед закрытием крышки багажного отсека необходимо отсоединить
трансформируемый пол багажного отсека от рамы — иначе можно повре-
дить крюк.

Крепление для велосипедов в багажном отсеке



Введение

В этой главе вы найдёте сведения по следующим темам:
Снятие и установка поперечины

87

Снятие и установка крепления для велосипедов

88

Установка велосипеда в крепление

89

Дополнительная фиксация велосипедов ремнём

89

В багажном отсеке на одном креплении можно перевозить до двух велоси-
педов (максимальный размер — рама 19"- с колёсами 26").
Перед транспортировкой необходимо выполнить следующие работы.

›

Снимите сматывающуюся шторку багажного отсека

» стр. 83

.

›

Вдвиньте задние подголовники в спинки сидений до упора

» стр. 68

.

›

Сложите задние сиденья

» стр. 67

 и сложите спинки задних сидений

» стр. 67

.

ВНИМАНИЕ

При перевозке велосипедов нельзя подвергать опасности сидящих в
автомобиле людей.

ОСТОРОЖНО

Будьте аккуратны с велосипедом — опасность повреждения автомобиля!

Примечание

Крепление для велосипедов невозможно установить, если в багажном от-
секе находится трансформируемый фальшпол.

Снятие и установка поперечины

Илл. 105  Установка поперечины: Выкручивание винтов и разблоки-
ровка фиксаторов/установка поперечины на проушины для багажа


