Skoda Fabia (2000+). Замена колесного тормозного цилиндра заднего колеса (барабанный)

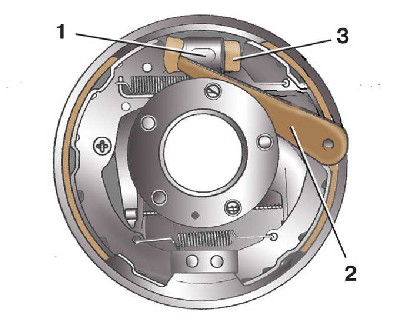

Проверка герметичности колесного цилиндра

1 – колесный цилиндр;

2 – лопатка;

3 – защитный колпак

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При снятии тормозного барабана рекомендуется периодически проверять герметичность колесного цилиндра 1 (см. рис. Проверка герметичности колесного цилиндра).

2. Для этого с помощью деревянной или пластмассовой лопатки 2 осторожно, чтобы не повредить, отожмите кромки защитных колпаков 3.

3. Если внутри колпаков будут обнаружены следы тормозной жидкости, колесный цилиндр необходимо заменить.

Замена

Предупреждение

Колесный тормозной цилиндр ремонту не подлежит, в случае неисправности его необходимо заменить в сборе.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите тормозные колодки (см. подраздел 9.7.1).

2. Отверните гайку крепления и отсоедините тормозную трубку 10 (см. рис. Установка тормозного барабанного механизма заднего колеса) от колесного цилиндра. Заглушите отверстие трубки, например, колпачком клапана выпуска воздуха.

3. Отверните два болта 12 (см. рис. Детали тормозного барабанного механизма заднего колеса) крепления и снимите колесный цилиндр 11 с тормозного щита 14.

4. Установите колесный цилиндр в обратном порядке. Прокачайте тормозную систему (см. подраздел 9.9.6).

Моменты затяжки, Н·м

Болты крепления колесного цилиндра	8
Гайка крепления тормозной трубки	14
