Skoda Fabia (2000+).
Проверка герметичности системы охлаждения двигателя

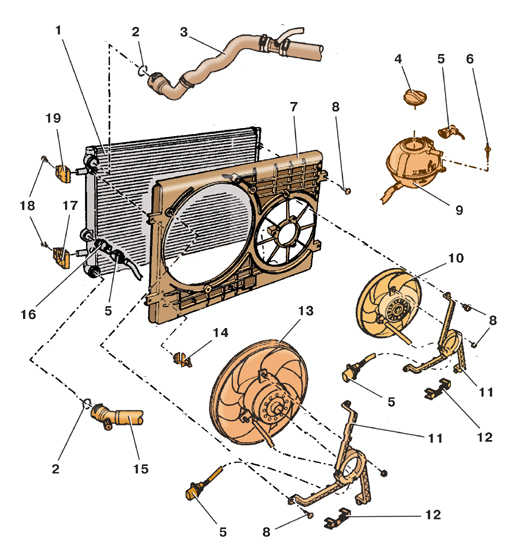

Радиатор системы охлаждения
1
– радиатор;
2 – уплотнительное кольцо;
3 – подводящий шланг радиатора;
4 – крышка расширительного бачка;
5 – соединительная колодка;
6 – шпилька;
7 – кожух вентилятора;
8 – винт;
9 – расширительный бачок;
10 – дополнительный вентилятор; |
11 – кронштейн вентилятора;
12 – держатель проводов;
13 – вентилятор;
14 – кронштейн;
15 – отводящий шланг радиатора;
16 – датчик включения вентилятора;
17 – нижняя опора радиатора;
18 – болт;
19 – верхняя опора радиатора |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Пустите
двигатель и прогрейте его до рабочей
температуры. |
2. Снимите
крышку 4 (см. рис. Радиатор
системы охлаждения) расширительного
бачка 9. |
Предупреждение
На
прогретом двигателе система находится под
давлением, поэтому накройте пробку тряпкой и
снимайте ее вытянутой рукой.
|
|

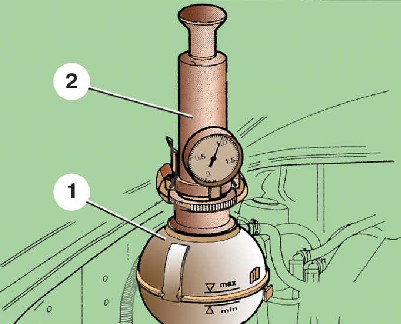

3. Установите
на горловину расширительного бачка 1 тестер 2,
представляющий собой ручной поршневой насос с
манометром. |
4. Повысьте
насосом тестера 2 давление в системе охлаждения
до 0,1 мПа и подождите 10 мин. |
5. Если
избыточное давление в системе снижается в
течение указанного времени, значит, система
негерметична. Найдите места утечек охлаждающей
жидкости и устраните течь. |
|
