1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Снимите
подушку заднего сиденья (см. подраздел
11.4.3). |

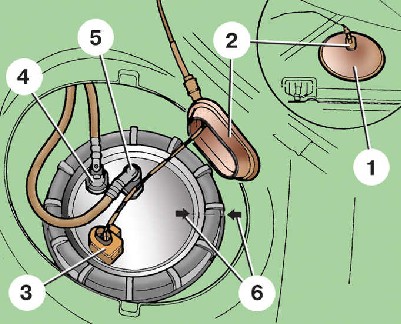

3. Снимите
крышку 1 (см. рис. Вид
из салона на датчик уровня топлива с
топливоприемником) люка в полу над
топливным баком. |
4. Отсоедините
колодку 3 с проводами от датчика уровня топлива. |
5. Нажав
на кнопки фиксаторов, отсоедините шланги 4 и 5
от штуцеров на фланце топливоприемника. |
|

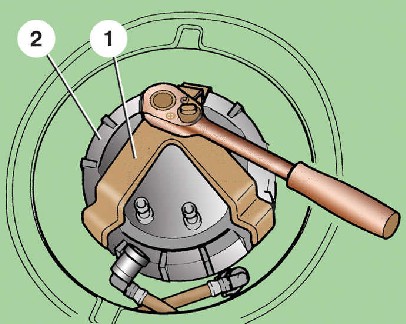

6. Специальным
ключом 1 отверните гайку 2 и выньте из
топливного бака топливоприемник в сборе с
датчиком указателя уровня топлива. Выньте
уплотнительное кольцо фланца. |
|

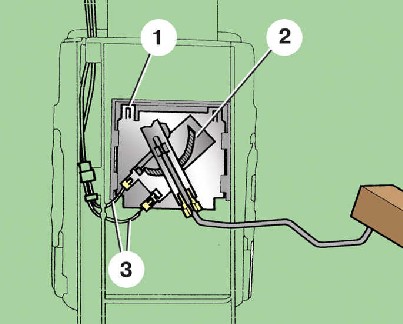

7. Отсоедините
провода 3 от датчика 2 указателя уровня топлива
(1 – защелка). Промаркируйте провода, чтобы не
перепутать при установке. |
8. Подцепив
отверткой защелки 1, сдвиньте датчик 2 вниз и
снимите его с топливоприемника. |
9. Вставьте
новый датчик в топливоприемник и нажмите на него
снизу, чтобы защелки 1 зафиксировали его.
Подсоедините к датчику провода. |
10. Смажьте
топливом уплотнительное кольцо фланца и
установите топливоприемник с датчиком в
топливный бак в порядке, обратном снятию. |
|

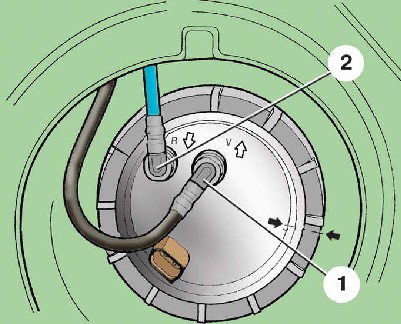

11. Поверните
топливоприемник так, чтобы стрелки на фланце
топливоприемника и топливном баке совпали, как
показано на рисунке. |
12. Подсоедините
топливопровод 1 подачи топлива (черного цвета) к
штуцеру, обозначенному буквой V, а шланг 2
обратного слива топлива (синего цвета) к штуцеру
R. |

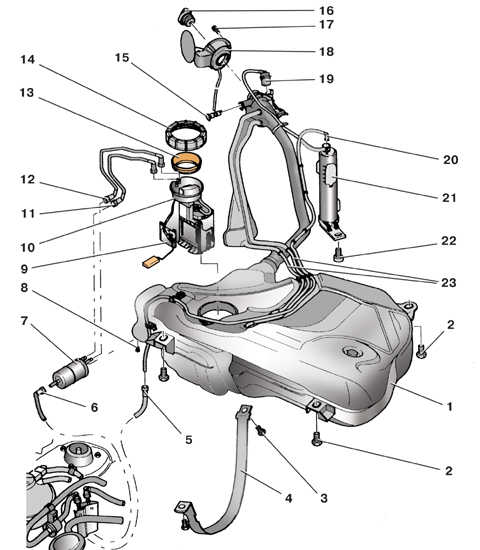

13. Аналогично
заменяют датчик на автомобилях с бензиновыми
двигателями, закрепленный на топливном насосе 10
(см. рис. Детали
системы питания карбюраторного двигателя),
который снимается и устанавливается так же, как
топливоприемник дизельного двигателя. При
установке насоса смажьте топливом уплотнительное
кольцо 13. |
