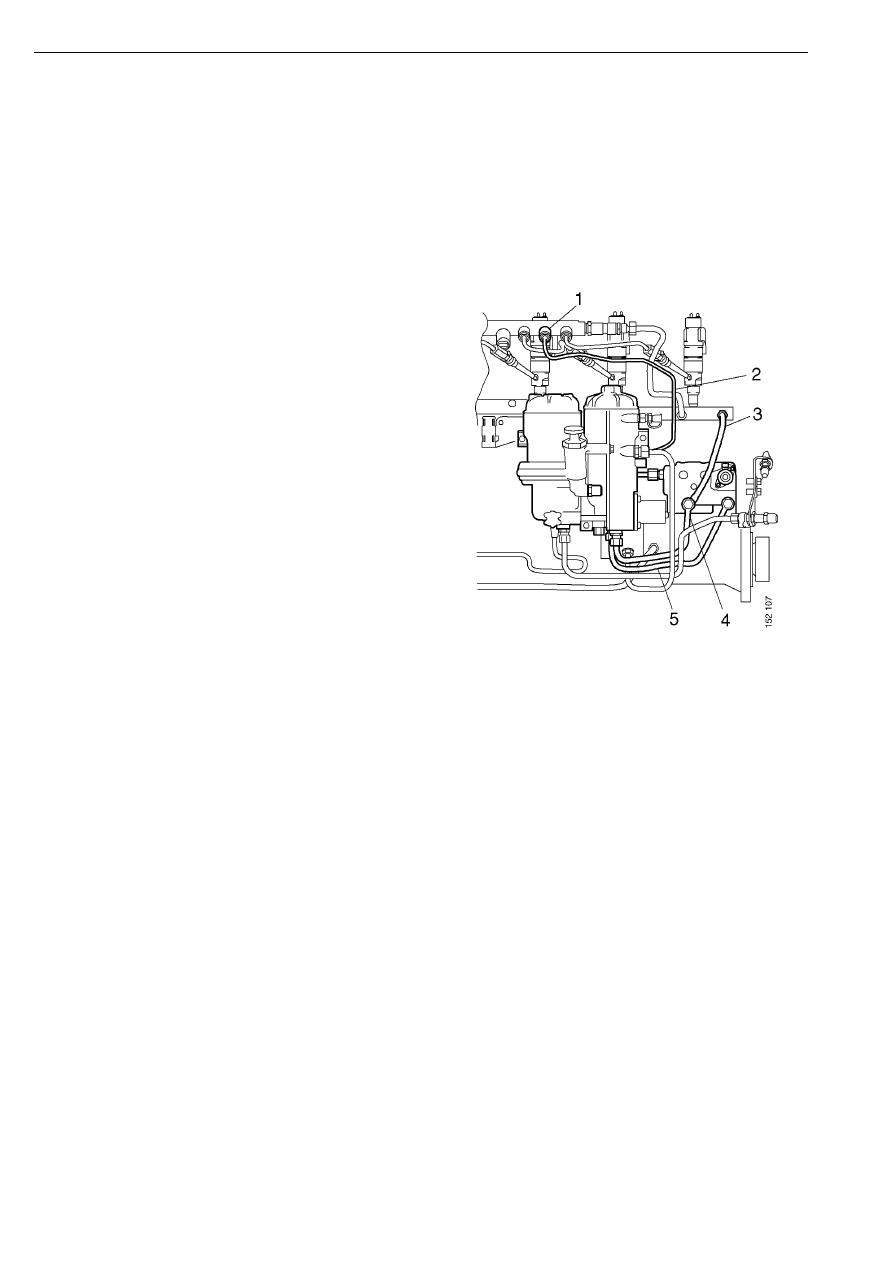

22 03:14-01 1 Поднимите кабину. 2 Снимите брызговик. 3 Очистите зону топливной системы. 4 Сбросьте давление в топливной системе. Для сведения давления к минимуму используйте SDP3. Положите ветошь на гайку трубопровода высокого давления 1. Затем аккуратно отверните гайку. 5 Отсоедините электропроводку. 6 Снимите трубопровод высокого давления 2 и установите чистые заглушки на фитинги топливной системы. Примечание: Трубопровод высокого давления не следует использовать повторно. 7 Отпустите штуцерные соединения (с полым болтом) на насосе высокого давления. 8 Снимите возвратный топливопровод 3 и заглушите топливную рампу. Отсоедините трубопроводы 4 и 5 от головки цилиндров. 9 Поочередно выверните болты крепления головки цилиндров. Снимите головку цилиндров и прокладку. 10 Снимите защитные заглушки с новой головки цилиндров. Установите новые пружины, новую прокладку и вверните новые болты. Моменты затяжки резьбовых соединений Болты крепления головки цилиндров 68 Нм Насос высокого давления, штуцерные соединения типа "банджо" (с полым винтом) 55 Нм Трубопровод высокого давления 38 Нм Кронштейн для трубопровода высокого давления 22 Нм H - Описания |
