Двигатели Scania четвёртой серии. Руководство - часть 203

03:04-11

©

7

4

Снимите медную шайбу и очистите
поверхность вокруг распылителя 21.

ВНИМАНИЕ! Распылитель может застрять в
гайке распылителя, например, из-за
осаждения сажи. В этом случае растворите
сажу, скопившуюся между распылителем и
гайкой распылителя с помощью
проникающей жидкости или аналогичного
средства, иначе во время разборки можно
повредить направляющие штифты 18 на
ограничителе 19.

Примечание: Ограничитель со сломанными
направляющими штифтами использовать
нельзя. Необходимо заменить всю насос-
форсунку целиком.

ВНИМАНИЕ! Не зажимайте насос-форсунку
в тисках за электромагнитный клапан.

5

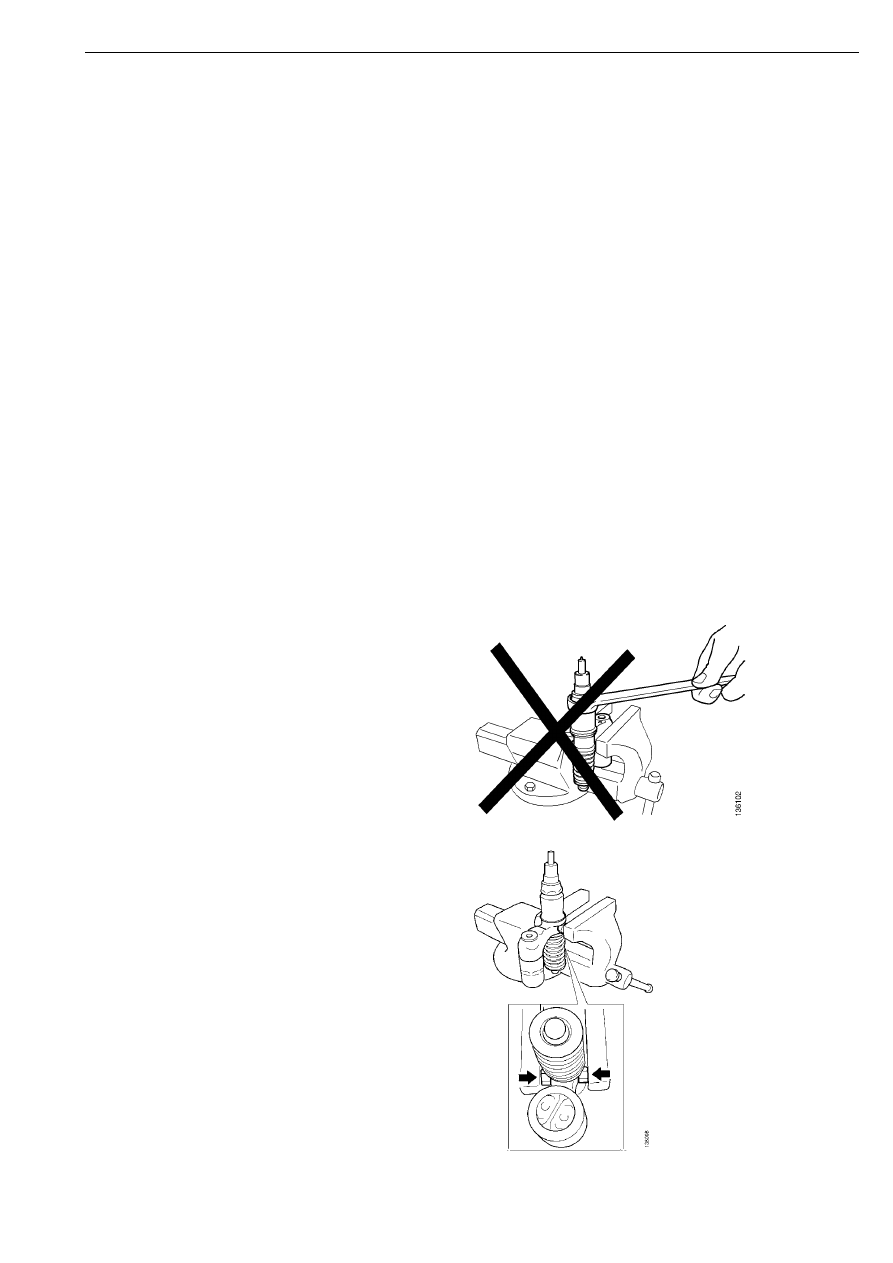

При фиксации насос-форсунки в тисках
распылитель должен быть обращен
вверх, а гайки располагаться по сторонам,
см. рисунок. Такая фиксация насоса-
форсунки в тисках не приведет к ее
повреждению.

Для демонтажа гайки распылителя
используйте накидной ключ на 32 мм
(1 1/4") или высокую торцевую головку.

6

Осторожно снимите гайку распылителя
так, чтобы все внутренние элементы
остались на корпусе распылителя.

Все элементы кладите на стол,
застеленный безворсовой бумагой.

Разборка насос-форсунок

8

©

03:04-11

Очистка элементов

Применяемые инструменты и
оборудование

ВНИМАНИЕ! Не перепутайте элементы
насос-форсунок.

1

Осторожно поместите элементы в
чистящее средство.

2

Промойте распылитель и иглу
распылителя 20 в ультразвуковом
моечном устройстве 588 099 в течение
15-30 минут. Чистящее средство должно
быть нагрето до температуры около 85°C.

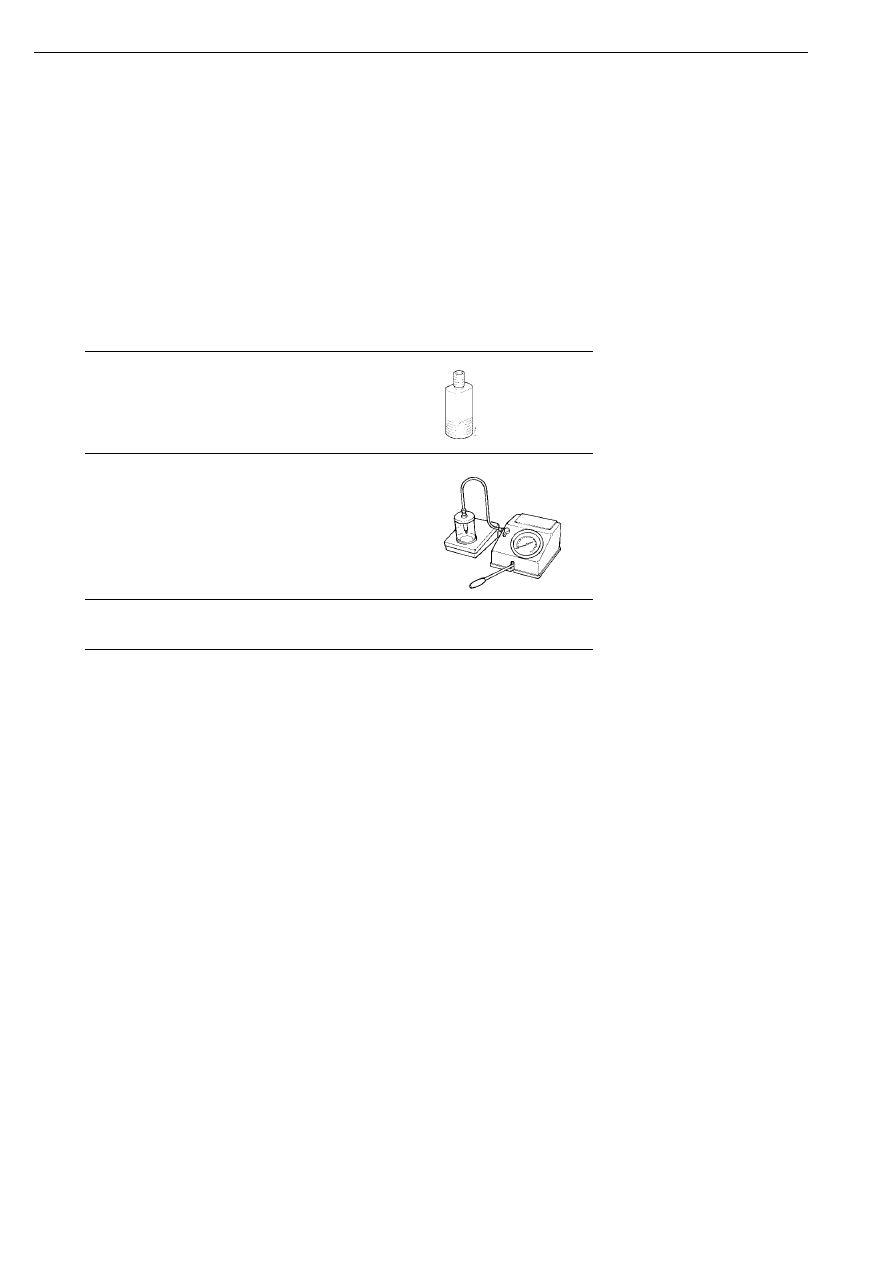

Номер

Наименование

Рисунок

588 099

Ультразвуковое моечное
устройство

-

588 157

Чистящее средство

-

588 156

Стеклянная чаша

-

3

После мытья проверьте на отсутствие
посторонних частиц.

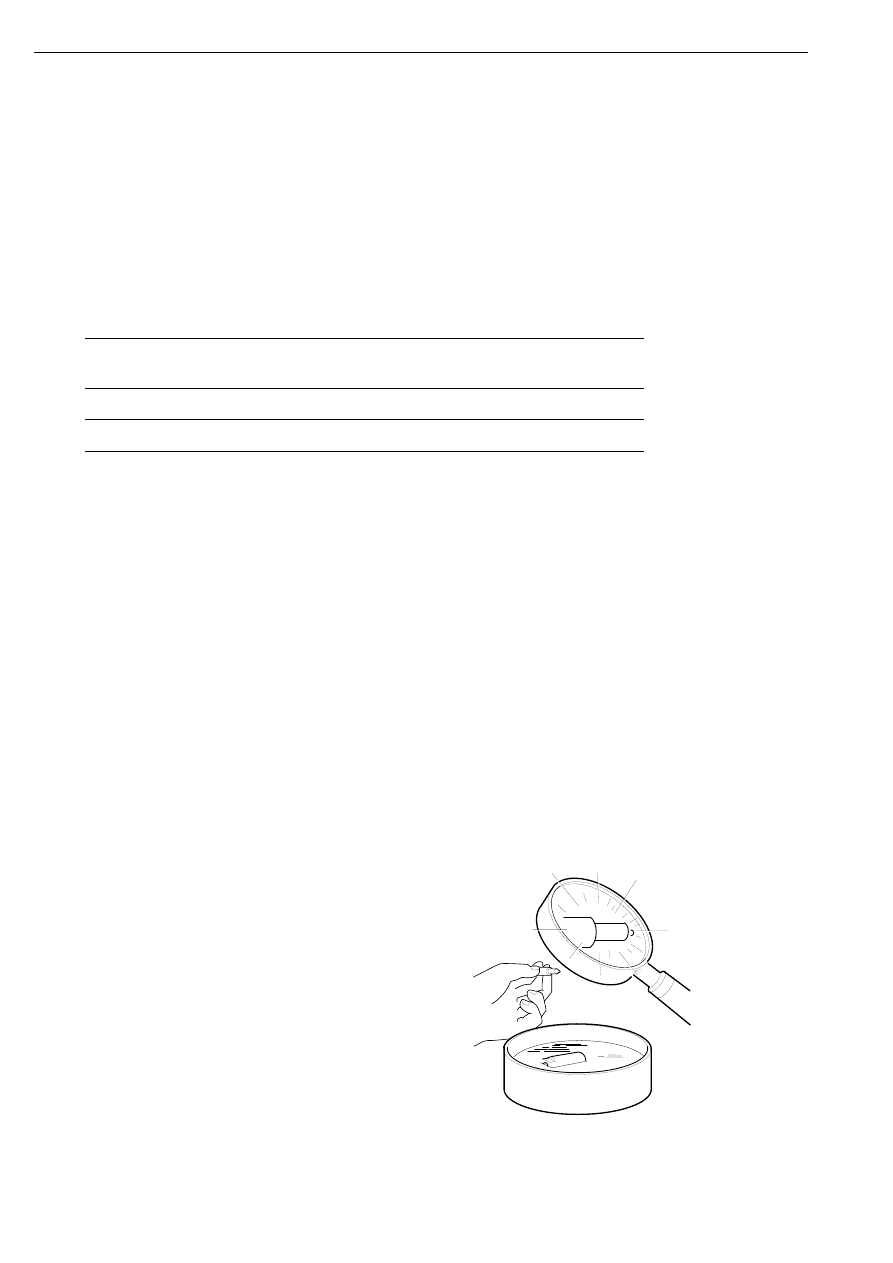

ВНИМАНИЕ! С помощью микроскопа или
увеличительного стекла проверьте на
отсутствие на распылителе признаков
повреждений или износа. При обнаружении
таких признаков распылитель следует
заменить.

ISO 4113

1

0

1 1

55

Очистка элементов

03:04-11

©

9

4

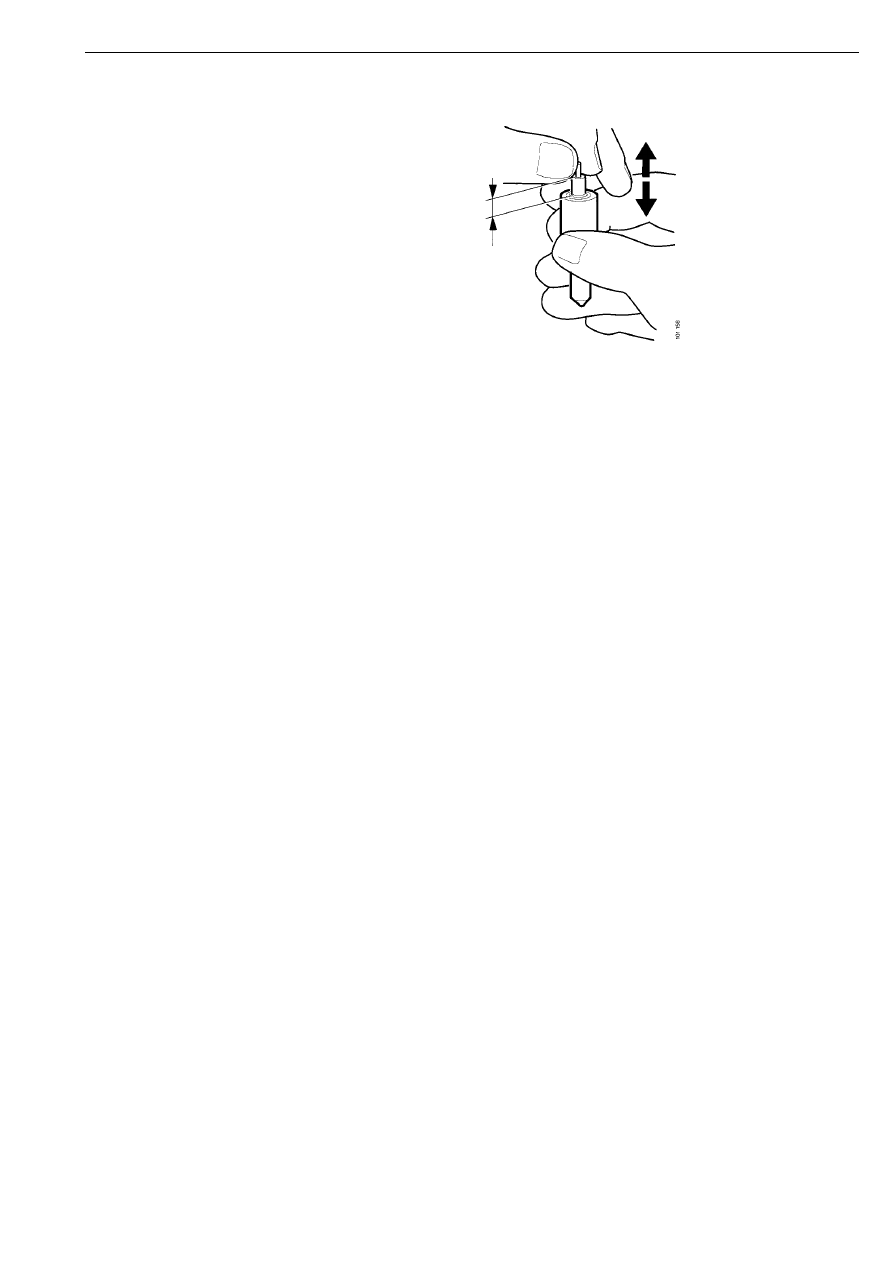

Окуните иглу распылителя в
испытательное масло или в дизельное
топливо и вставьте ее в распылитель.
Удерживая распылитель в вертикальном
положении, выдвиньте иглу распылителя
на 10 мм и затем отпустите ее. Затем
поднимите иглу распылителя, проверните
ее несколько раз и отпустите. Если игла
распылителя работоспособна, она
опустится на свое место под действием
собственного веса.

5

Если игла распылителя не опустится на
свое место под действием собственного
веса, промойте ее вместе с распылителем
в ультразвуковом моечном устройстве в
течение 5 минут. Затем повторите
проверку, описанную в пункте 4. Если
проблема сохраняется, замените
распылитель новым.

6

Промойте гайку распылителя в
ультразвуковом моечном устройстве в
течение примерно 5 минут.

Очистка элементов

10

©

03:04-11

Проверка насос-форсунок

Подготовительные работы

Применяемые инструменты и
оборудование

Примечание: Для проверки насос-форсунок
фирмы Bosch используйте приспособление
99 506, после проверки установите насос-
форсунку на место.

Примечание: Регулировку давления начала
подъема иглы (если она необходима) следует
выполнять после завершения всех проверок.

ВНИМАНИЕ! Устройство для проверки
распылителя должно соответствовать
стандарту ISO 8984. Испытательное
оборудование необходимо периодически
чистить и поверять в соответствии с
рекомендациями изготовителя.

Номер

Наименование

Рисунок

99 506

Приспособление

587 635

Прибор для проверки
форсунок

87 425

Топливная трубка высокого
давления

102 211

ВНИМАНИЕ! При проверке насос-форсунки
следует применять испытательное масло.
Использование обычного дизельного
топлива приведет к получению
некорректных показаний. Испытательное
масло должно соответствовать стандарту
ISO 4113 и быть абсолютно чистым. Перед
повторным применением испытательного
масла его нужно очистить.
