Двигатели Scania четвёртой серии. Руководство - часть 200

28

03:04-10

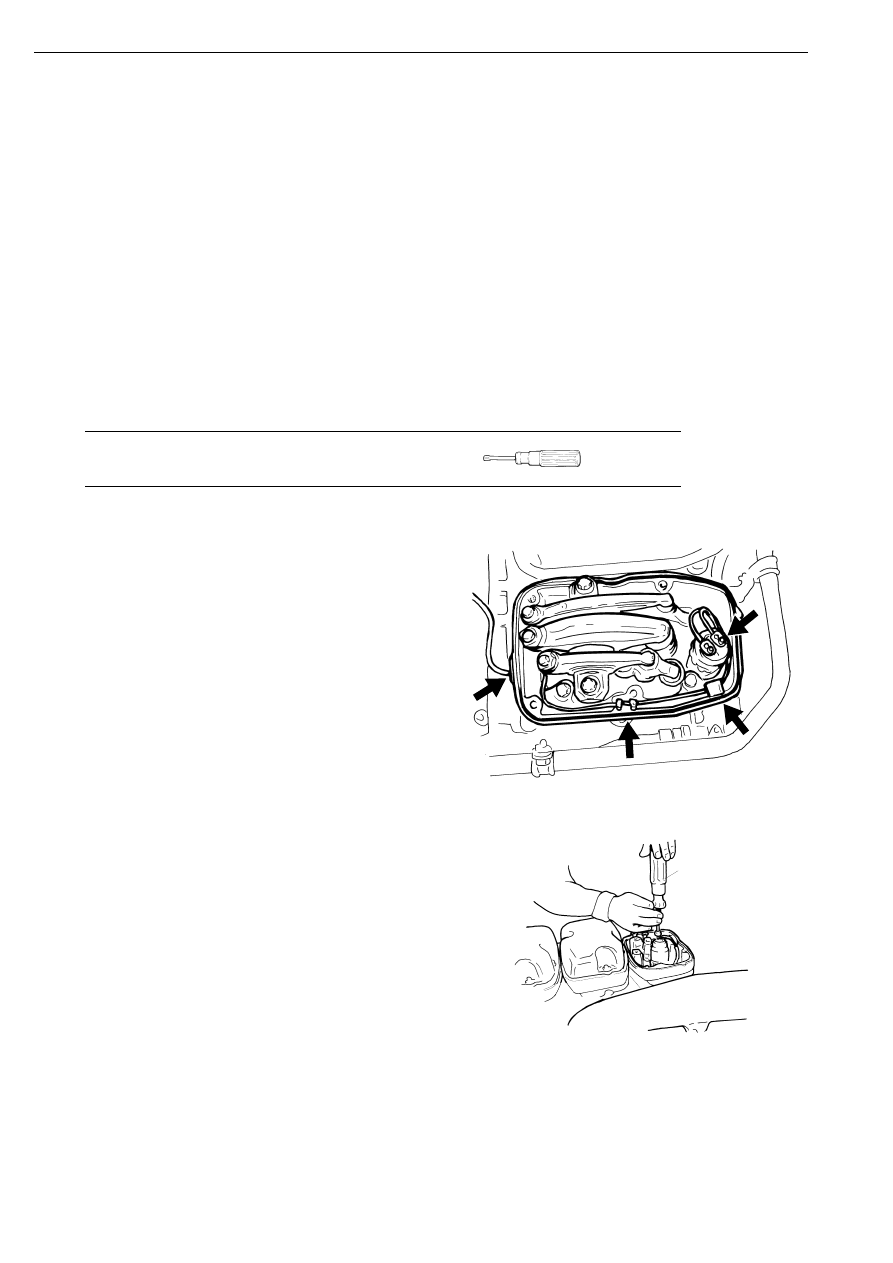

Установка жгута

электропроводки

Моменты затяжки резьбовых

соединений

Инструменты

Руководство

1 Установите на место трубки для

прокладки проводов.



2 Подведите провода к насос-форсункам.
3 Вставьте провода в канавку в нижней

крышке головки цилиндров. Смотрите

рисунок.

Электромагнитные клапаны насос-форсунок, винты

2,0 +/-0,2 Нм

Обозначение

контрольного

размера на рис

Обозначение

Рисунок

588 179

Динамометрическая

отвертка

114 7

69

107 519

Примечание: Будьте осторожны при

затяжке винтов крепления клемм проводов к

насос-форсунке. Если какой-либо из винтов

сежется, необходимо будет заменить насос-

форсунку.

4 Закрепите клеммы проводов на насос-

форсунках, затянув винты. Используя

динамометрическую отвертку 588 179,

затяните болты моментом 2,0 +/-0,2 Нм.

588 179

107 675

Монтаж электропроводки

03:04-10

29

5 Закрепите винтами уплотнительные

втулки в нижних крышках клапанного

механизма.

6 Установите и закрепите датчик

температуры охлаждающей жидкости.

7 Установите и закрепите датчик

надувочного воздуха.

Один из винтов датчика наддувочного

воздуха служит также для крепления

крышки.

8 Установите датчик давления масла и его

зажимы.

Примечание: Соблюдайте осторожность,

работая с датчиком частоты вращения

двигателя. Эти магнитные датчики

чувствительны к ударам

9 Установите и закрепите датчики частоты

вращения коленчатого вала.

10 Состыкуйте два разъема на блоке

управления.

11 Присоедините к автомобилю компьютер,

запустите программу Scania Diagnos и

проверьте работу насос-форсунок,

активируя их из программы. Убедитесь

также в том, что показания всех датчиков

находятся в предписанных пределах.

12 Установите верхнюю секцию крышки

головки цилиндра и затяните болты

усилием 18 +/-3 Нм.

13 Присоедините шланг к штуцеру системы

вентиляции картера и к верхней

клапанной крышке пятого цилиндра.

14 Долейте охлаждающую жидкость в

систему охлаждения и доведите ее
уровень до нормы, см. описание
процедур дл системы охлаждения.

Монтаж электропроводки

30

03:04-10

Блок управления

EDC

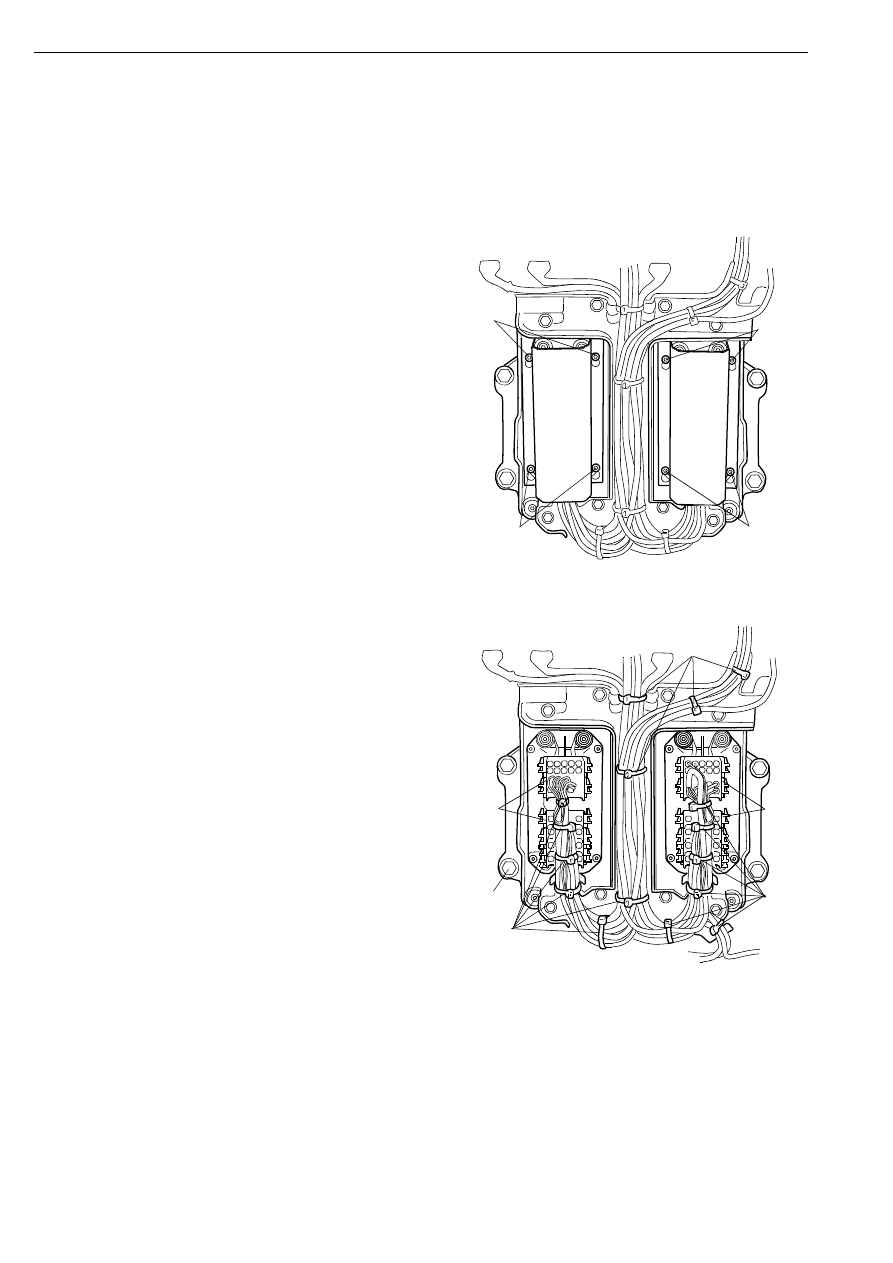

Замена блока

управления

1 Снимите защитные крышки.

1

1

1

1

13

3

 6

5

8

2 Разрежьте хомуты жгутов проводов,

которые подходят к разъемам.

3 Выньте разъемы. Если это

затруднительно, изготовьте специальное

приспособление, как описано.

4 Снимите блок управления.

2

3

4

1

33 65

9

2

2

3

Замена блока управления

03:04-10

31

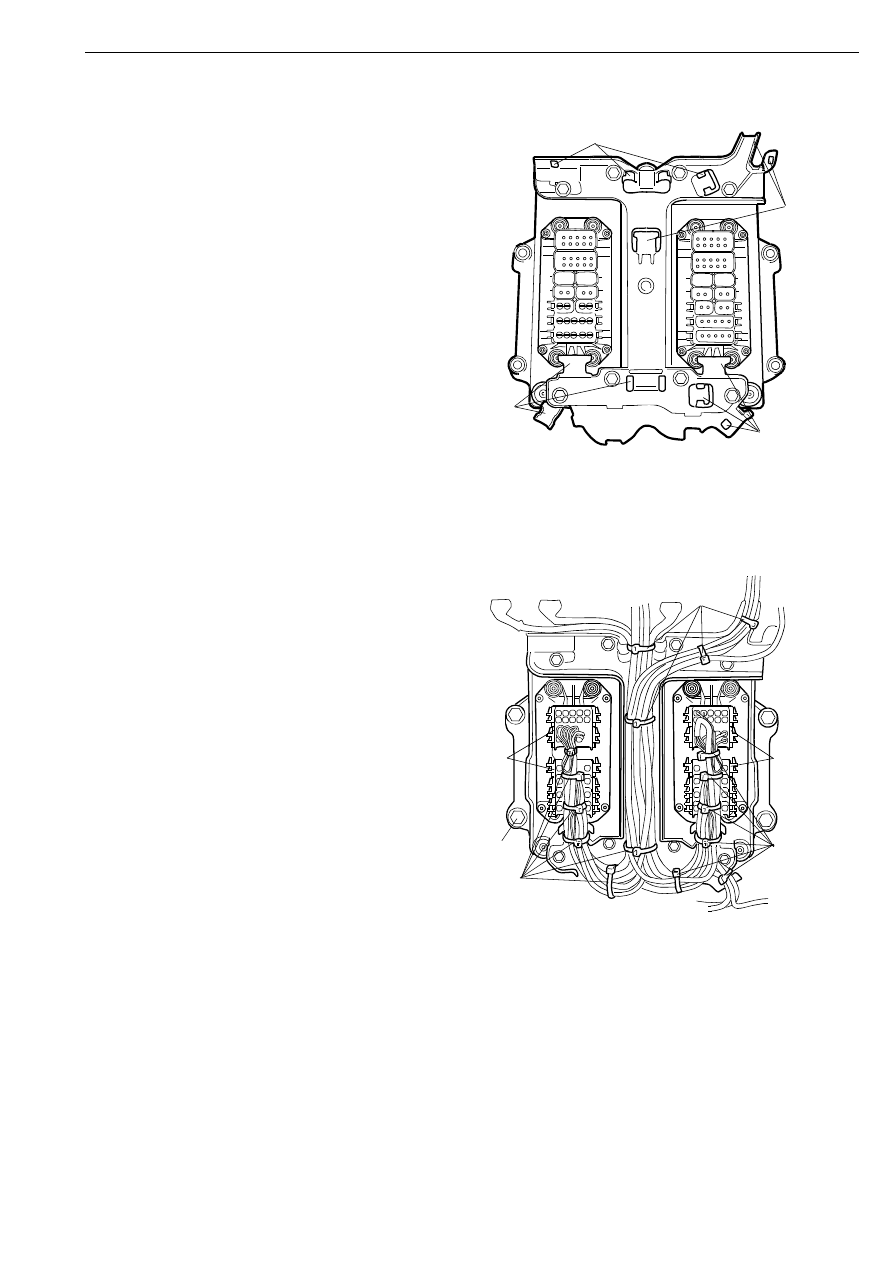

Установка блока управления

При прокладке проводов закрепляйте хомуты

жгутов на кронштейнах (А) (см. рис.).

A

A

A

A

1

3

3 68

3

1 Установите блок управления. Блок

управления крепится специальными

винтами с резиновыми втулками.

2 Установите электрические разъемы.

3 Закрепите с помощью хомутов провода,

подходящие к разъемам.

2

3

2

3

13

3 681

1

3

Замена блока управления
