54

ã

03:04-01

ВНИМАНИЕ! Соединение кабелей
необходимо заизолировать таким образом,
чтобы внутрь не могла проникнуть влага.

9

Наденьте отрезок термоусадочной
трубки длиной 40 мм и диаметром Ш8 на
каждую жилу кабеля.

10 Наденьте на кабель отрезок

термоусадочной трубки Ш16, длина
которого примерно на  30 мм больше,
чем длина соединения кабелей.
Используйте два отрезка трубки для
4-жильного кабеля.

11 Обожмите трубки при помощи

приспособления 588 207.

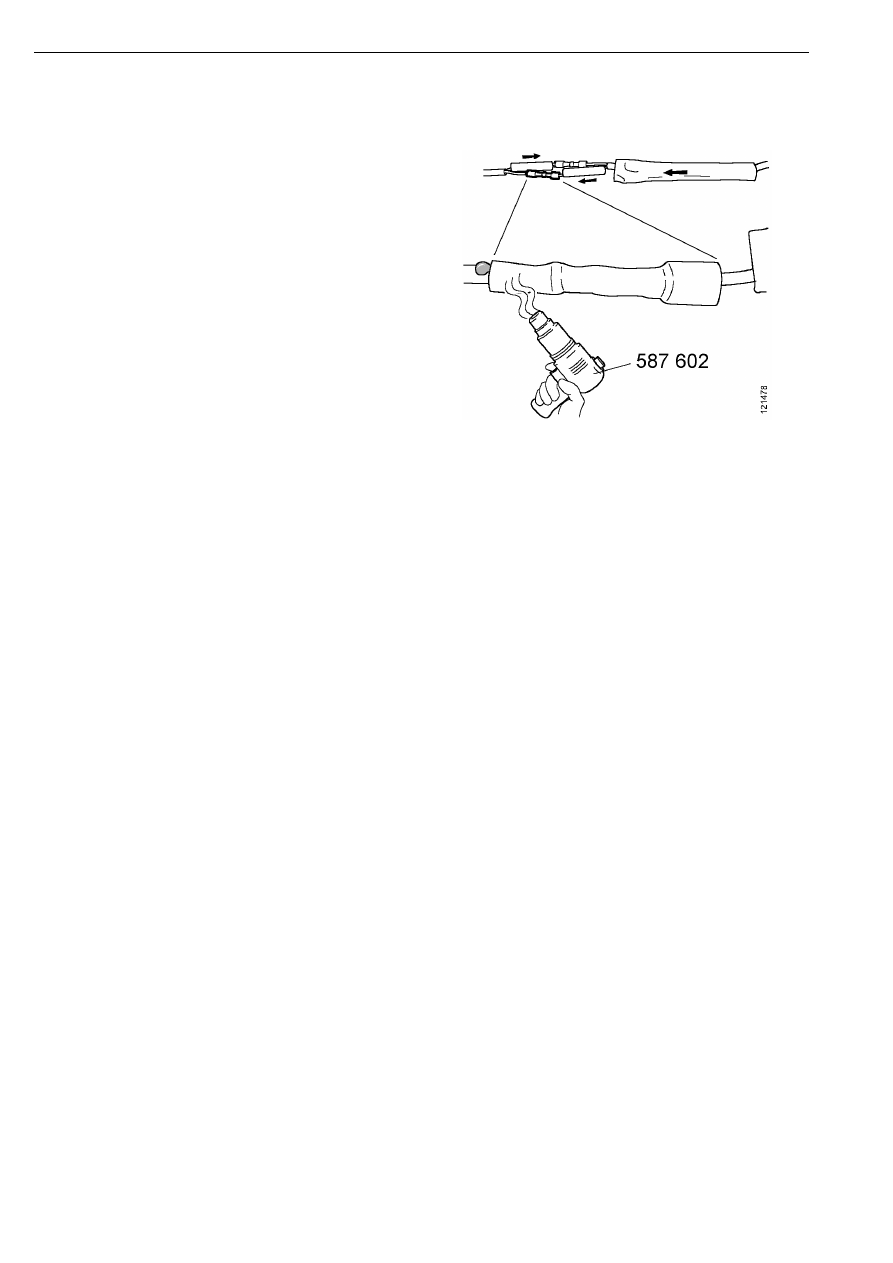

12 Нагрейте трубки при помощи

пневматического пистолета, подающего
горячий воздух (приспособление
587 602), так чтобы трубки сжались,
охватив края кабелей.

После обжима трубок их необходимо
нагревать до тех пор, пока они не
сожмутся, охватив края кабелей.

13 Наденьте поверх каждой жилы кабеля

отрезок термоусадочной трубки и
нагревайте его, так чтобы трубки
сжались, охватив края жил кабелей.

14 Наденьте отрезок термоусадочной

трубки поверх всего соединения и
нагревайте его, так чтобы трубка
сжалась, охватив края кабелей.

15 Установите кабель на место. При

установке нового датчика давления
впускного воздуха и температуры T47
может понадобиться отрезать один из
резиновых зубцов фиксатора кабеля.

Ремонт кабелей EDC

03:04-01

ã

55

Блок управления EDC

Замена блока управления

Момент затяжки

Руководство по ремонту

ВНИМАНИЕ! Блок управления может быть
поврежден, если он будет находиться под
напряжением в то время, когда он не
подключен к системе. До начала демонтажа
блока управления EDC необходимо
выключить зажигание при помощи ключа
стартера, а лампа индикатора EDC должна
погаснуть.

1

Отсоедините разъем от блока
управления.

2

Выверните болты крепления блока
управления и снимите блок.

3

Очистите контактные поверхности
охладителя блока управления.

Примечание: Если болты крепления блока
управления EDC затянуты моментом,
большим чем 22  Нм, резьба в охладителе
может оказаться срезанной.

4

Установите на место новый блок
управления и затяните болты моментом
22 Нм.

5

Подключите два разъема к блоку
управления.

6

Выполните необходимое
программирование блока управления
при помощи "Scania Programmer".

7

Болты блока управления

22 Нм

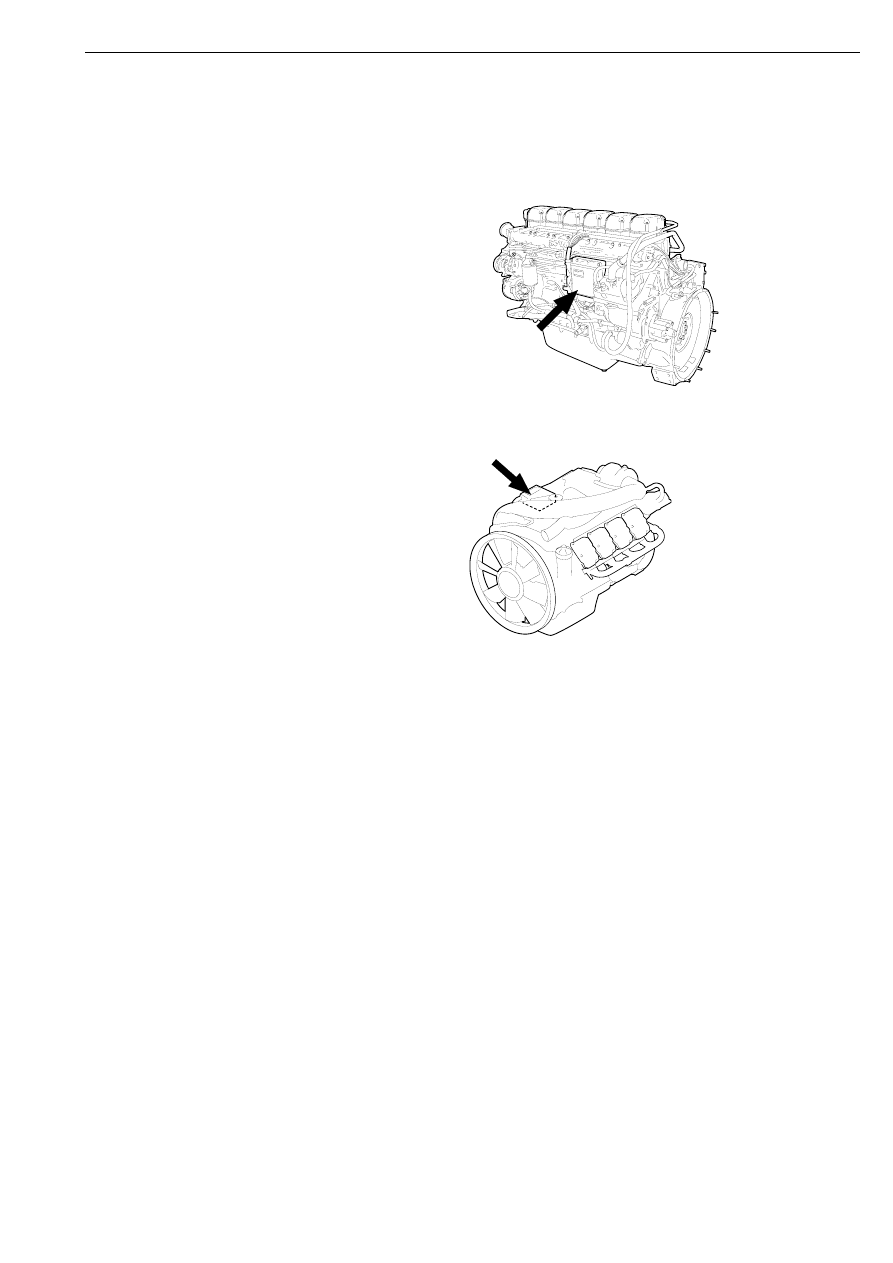

Расположение блока управления EDC на
11-ти и 12-литровых двигателях

Расположение блока управления EDC на
16-литровом двигателе.

116 117

116 118

Замена блока управления EDC

ª

1 713 431

03:04-01

Издание 4

ru

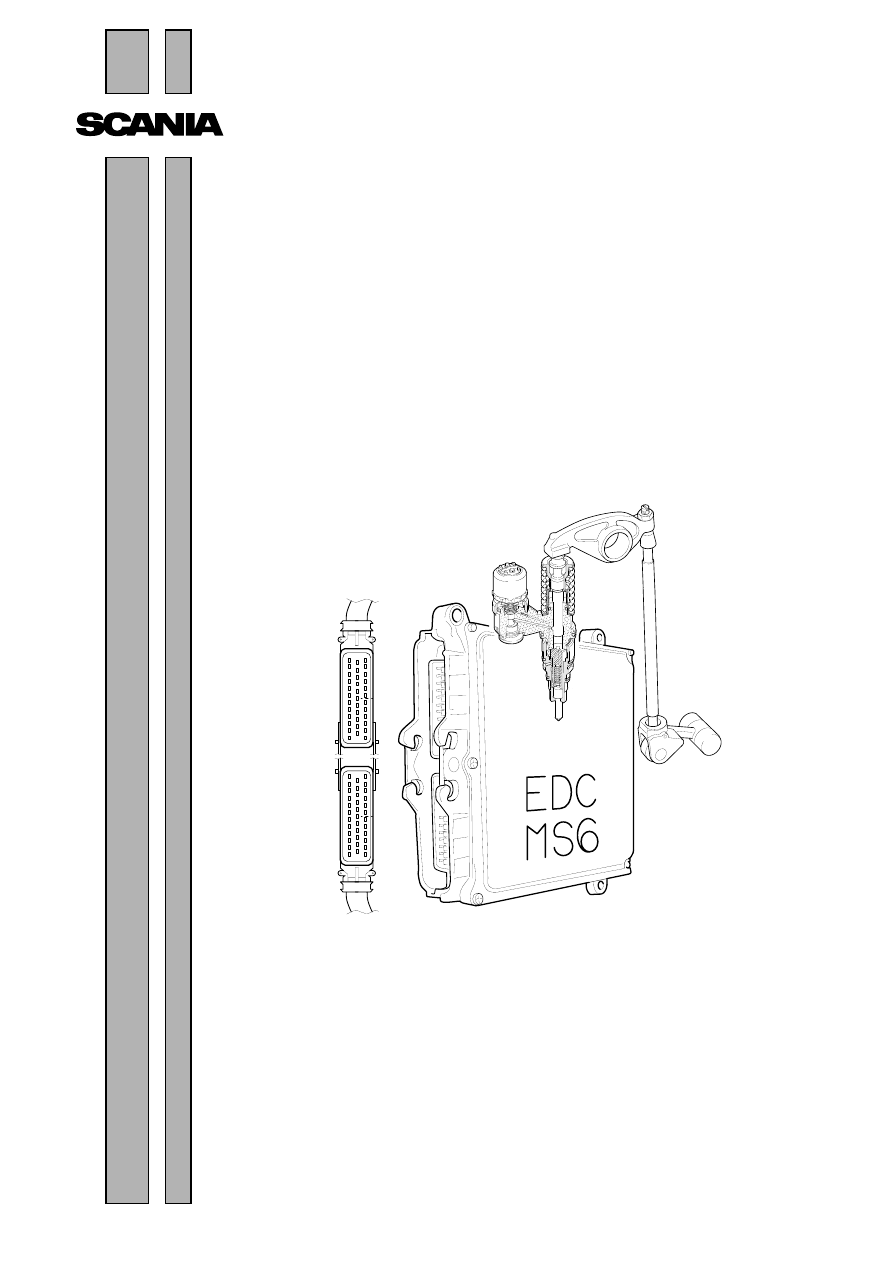

Топливная система с насос-

форсунками (PDE) и электронным

блоком управления (EDC) MS6

Руководство по выполнению операций

1

2

3

4

56

78

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

116 638

2

ª

03:04-01

Содержание

Узлы топливной системы

Снятие насос-форсунок.............................................. 3
Снятие насос-форсунок (16-литровый
двигатель, автомобиль с кабиной типа Т).............. 7
Установка насос-форсунок...................................... 12
Установка насос-форсунок (16-литровый
двигатель, автомобиль с кабиной типа T).............15
Регулировка насос-форсунок с помощью
приспособления 99 365...............................................18
Регулировка насос-форсунок с помощью
приспособления 99 414.............................................. 20
Процедура регулировки насос-форсунок............. 23
Топливоподкачивающий насос .............................. 25

Топливный фильтр

Демонтаж топливного фильтра (11-ти и
12-литровые двигатели) ........................................... 27
Установка.................................................................... 28
Влагоотделитель ....................................................... 29
Снятие топливного фильтра (16-литровый
двигатель).................................................................... 30
Установка.................................................................... 31

Прокачка топливной системы и
измерение давления в топливной
системе

Прокачка топливной системы (11-ти и
12-литровые двигатели) ........................................... 32
Прокачка топливной системы (16-литровый
двигатель).................................................................... 33
Измерение давления нагнетания
топливоподкачивающего насоса............................ 34
Предохранительный клапан ................................... 36

Электрические кабели системы
электронного управления
дизельным двигателем (EDC)

Снятие электропроводки......................................... 38
Установка электропроводки................................... 42
Ремонт кабелей EDC................................................ 50

Блок управления EDC

Замена блока управления........................................ 55
