Двигатели Scania четвёртой серии. Руководство - часть 59

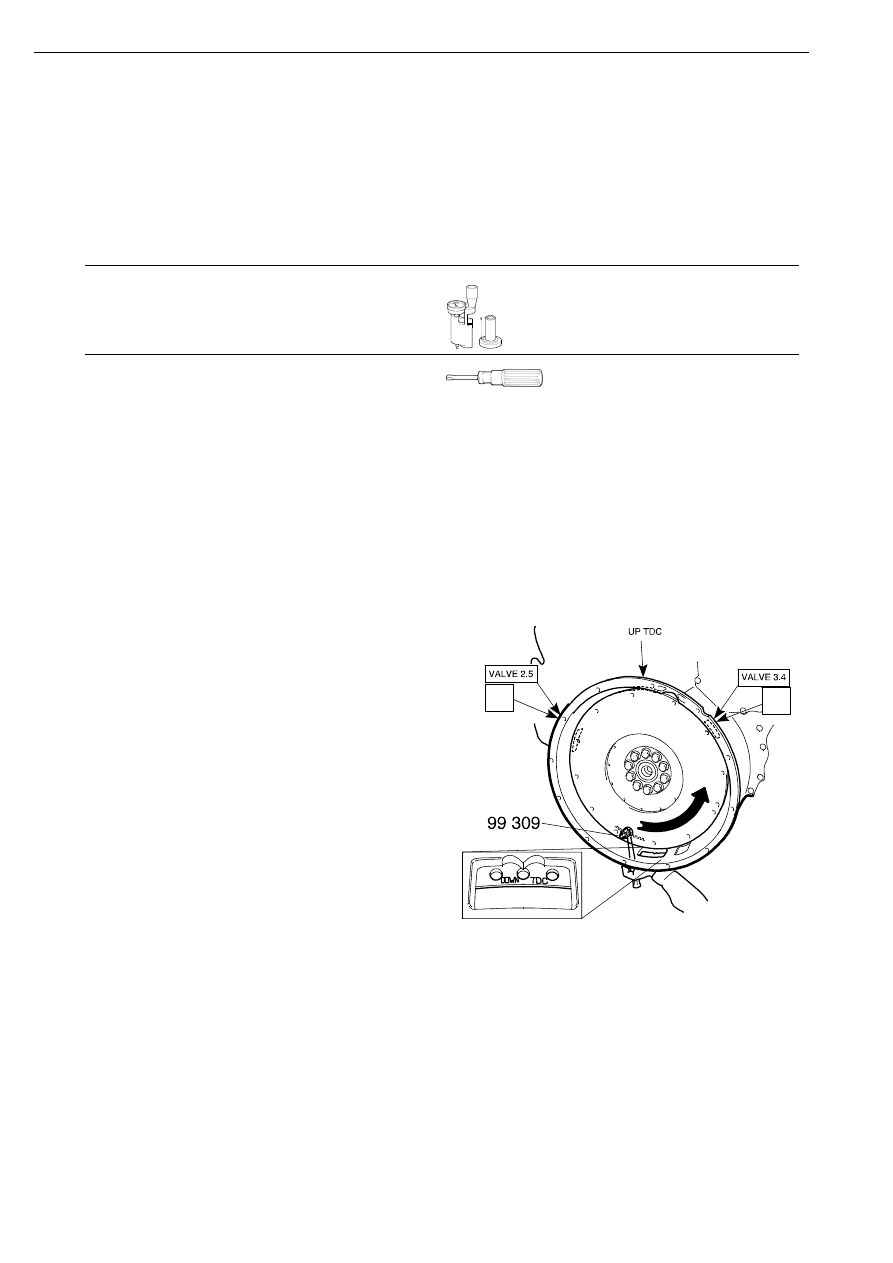

18

ã

03:04-01

Регулировка насоса-форсунки с помощью
приспособления 99 365

Специальные инструменты и
приспособления

Обозначение Наименование

Рисунок

99 365

Регулировочное
приспособление

Комплект
измерительных
приборов

588 179

Динамометрическая отвертка

99 365

109 991

C

114

769

1

Поверните коленчатый вал, так чтобы в
нижнемокне кожуха были видны метки в
соответствии с таблицей, приведенной
ниже. Не пользуйтесь для считывания
меток на маховике верхним окном в
кожухе маховика – в этом случае
регулировка насос-форсунок будет
выполнена совершенно неправильно.

1

26 62

0

120
480

240
600

Регулировка насос-форсунки

03:04-01

ã

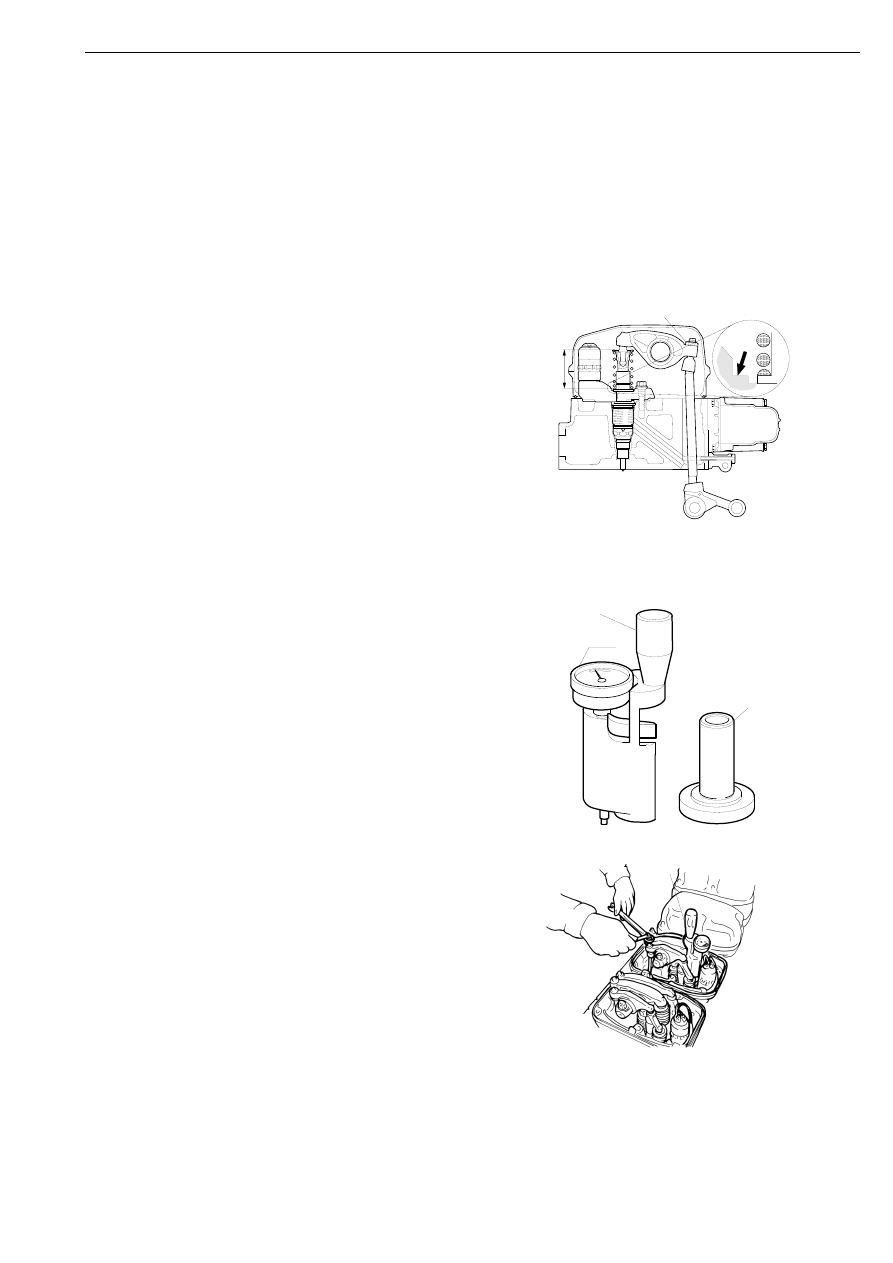

19

Регулировка насос-форсунок

ВНИМАНИЕ! Сначала выполните
предварительную регулировку при помощи
штангенциркуля, а затем точно
отрегулируйте насос-форсунку, используя
приспособление 99 365. Если не будут
выполнены оба этапа регулировки, насос-
форсунка может оказаться в неправильном
положении, что приведет к потере мощности,
а возможно, даже к поломке двигателя.

2

Заворачивайте крепежный болт 1
клапанного коромысла, при этом замеряя
штангенциркулем расстояние между
плоскостью "a" и верхней частью
центрирующего кольца опоры пружины
клапана. Расстояние должно равняться
66,9 мм.

a

0.1

+ −

110 045

66.9

1

3

Установите регулировочное
приспособление 1 (99 365) на втулочный
шаблон 2 для установки шкалы
индикатора в ноль. Установите стрелку
регулировочного приспособления на
ноль, вращая круглую шкалу 1A.

1

1A

2

112

755

4

Тщательно отрегулируйте положение
насос-форсунки, так чтобы расстояние
между плоскостью "a" и верхней частью
центрирующего кольца опоры пружины
клапана равнялось 66,9+/-0,1 мм.

Обратитесь к справочной таблице
"Процедура регулировки насос-
форсунки".

107 515

99 365

Регулировка насос-форсунки

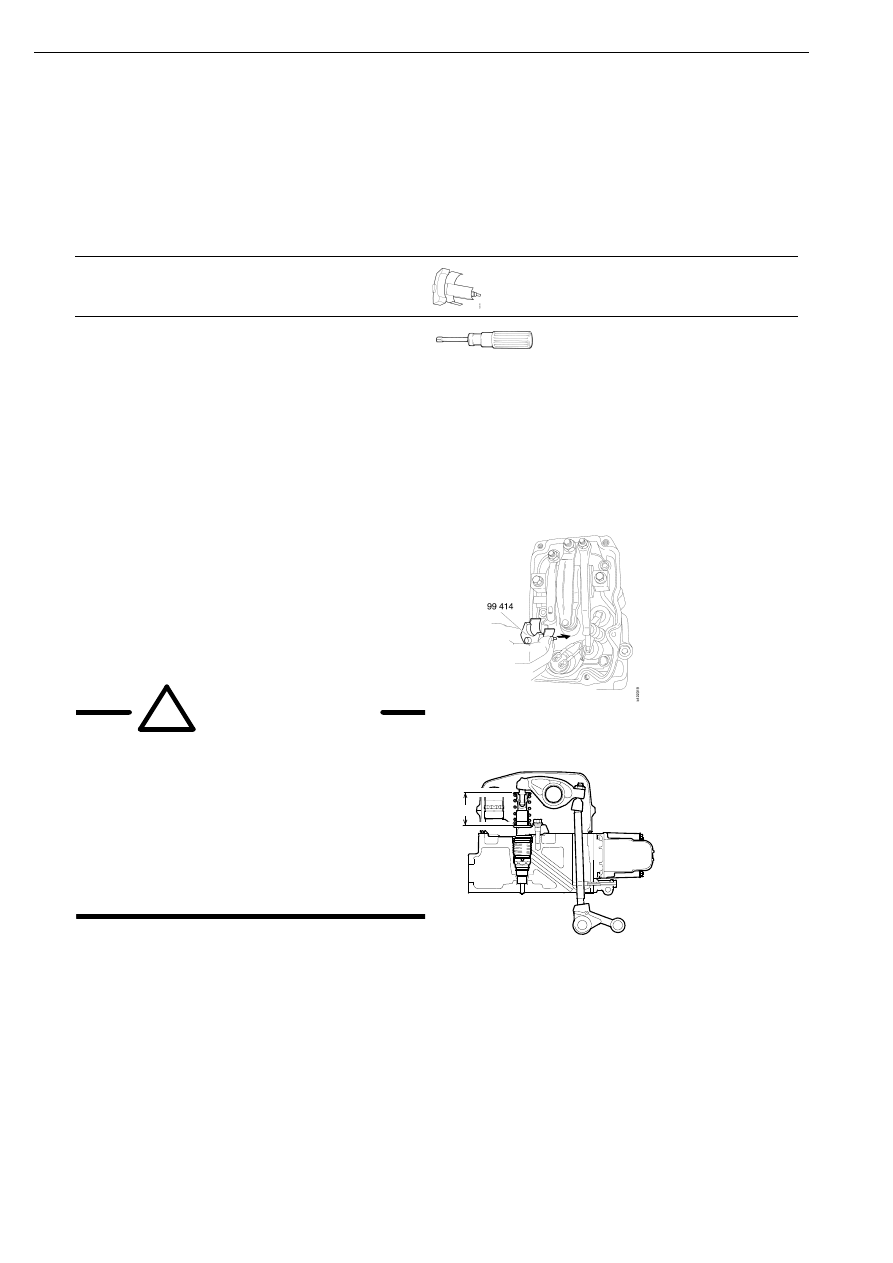

20

ã

03:04-01

Регулировка насос-форсунок с помощью
приспособления 99 414

Специальные инструменты и
приспособления

Обозначение Наименование

Рисунок

99 414

Регулировочное
приспособление

Комплект
измерительных
приборов

588 179

Динамометрическая отвертка

114 769

5

Установите регулировочное
приспособление 99 414 на насос-форсунку.

Приспособление 99 414 выполняет роль
втулочного шаблона для установки
номинального регулировочного размера
66,9 мм.

124

 856

66.9

!

ПРЕДУПРЕЖДЕНИЕ!

Когда при выполнении проверки
положения насос-форсунки измеренное
расстояние выходит за пределы
66,9+/-0,5 мм, необходимо соблюдать
особую осторожность, прикасаясь к
данной насос-форсунке. Пружина насос-
форсунки установлена с
предварительным сжатием. Она может
выскочить и стать причиной травмы.

Регулировка насос-форсунки

03:04-01

ã

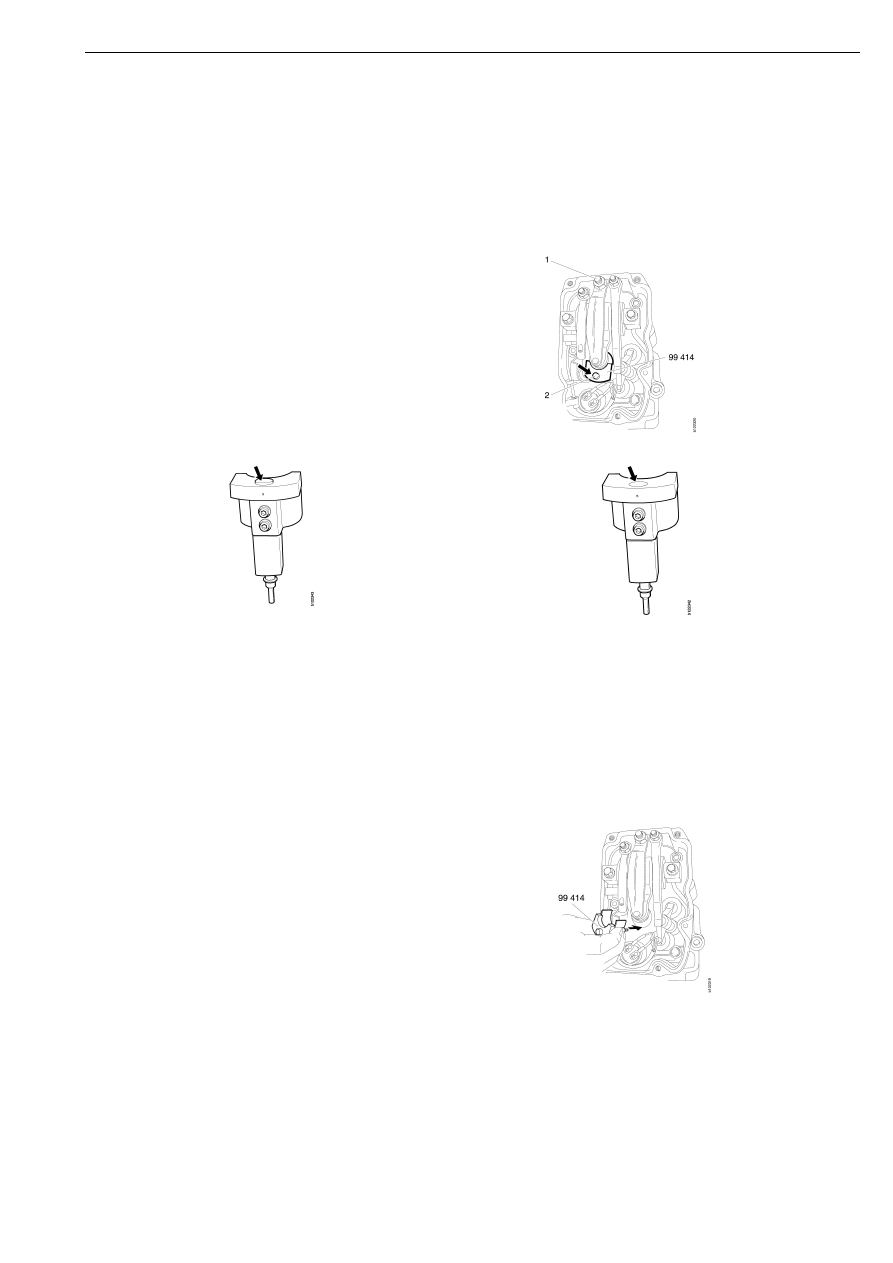

21

6

Для того чтобы произвести регулировку
насос-форсунки, отпустите контргайку и
вверните или выверните регулировочный
винт 1. Насос-форсунка отрегулирована
правильно, если плунжер 2 находится на
одном уровне с плоской верхней полкой
регулировочного приспособления.
Проверка положения плунжера
производится пальцем. Подобный способ
проверки позволяет уловить разницу
менее миллиметра. Регулировочный
размер равен 66,9 +/-0,1 мм.

Обратитесь к справочной таблице
"Процедура регулировки насос-
форсунки".

Плунжер регулировочного приспособления
расположен выше или ниже верхней полки.
Отрегулируйте насос-форсунку.

Плунжер расположен заподлицо с верхней
полкой регулировочного приспособления.
Насос-форсунка отрегулирована правильно.

7

После регулировки затяните контргайки
регулировочных винтов моментом 39 Нм.

8

Удалите приспособление 99 414.

Регулировка насос-форсунки
