03:02-01
41

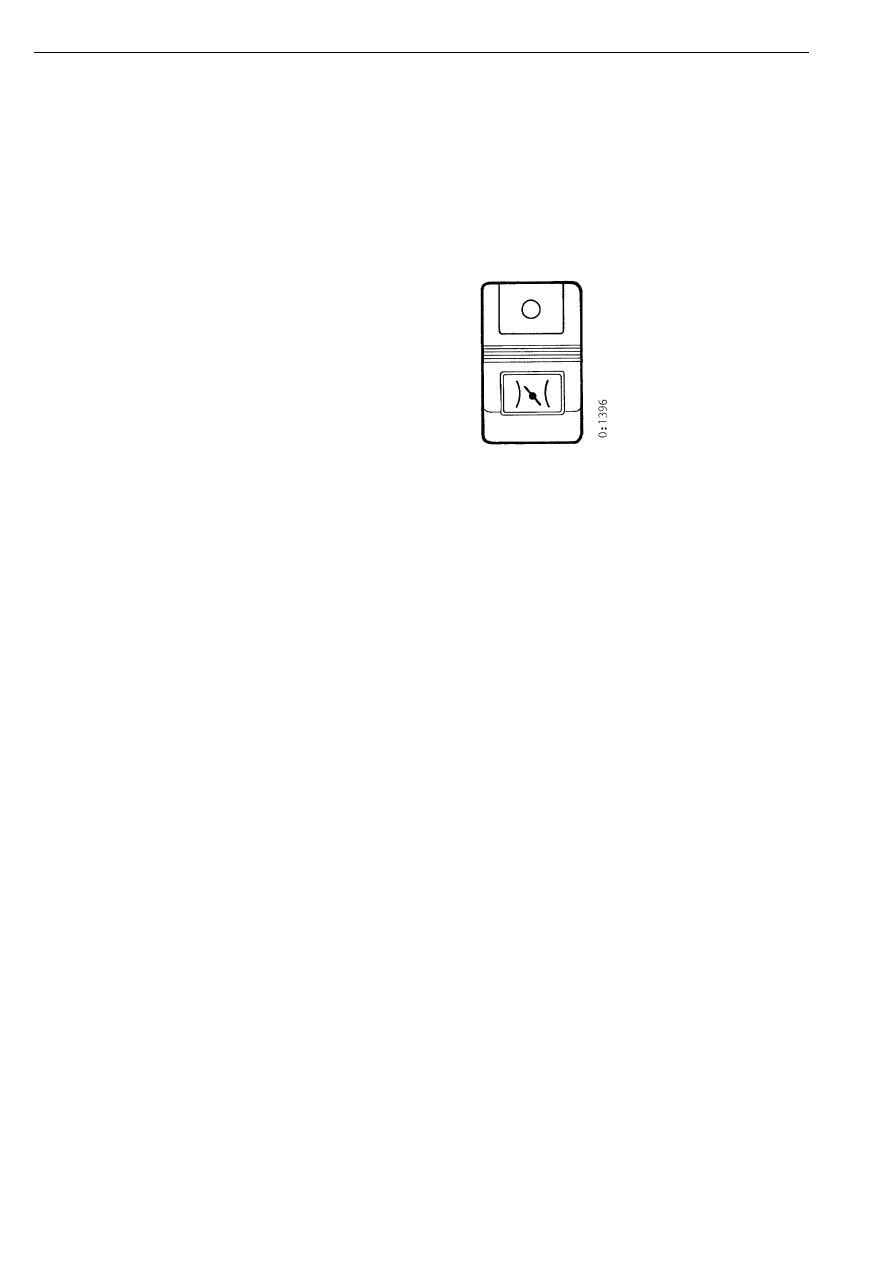

Диагностический выключатель с
индикатором, S52
С помощью диагностического выключателя
можно вывести коды неисправностей,
которые могут храниться в запоминающем
устройстве блока управления EDC. Коды
неисправности высвечиваются индикатором.
Диагностический выключатель также
используется для стирания кодов
неисправностей.
Диагностический выключатель соединен
между +24 В аккумуляторной батареи и
клеммой 20 блока управления. При нажатии
на подпружиненную кнопку выключателя
последний замыкает цепь.
Диагностический индикатор запитывается
напряжением бортсети +24 В от клеммы 20
блока управления, и соединяется с "массой"
(шасси).
При нажатии на выключатель происходит
подача питания на индикатор.
Дополнительная информация о
диагностическом индикаторе, то есть,
методика расшифровки схемы мигания
индикатора (определение кода
неисправности) изложена в разделе Система
обнаружения неисправностей.
Диагностический сигнализатор соединен
параллельно с индикатором неисправности
блока управления EDC и поэтому, оба
индикатора включаются одновременно.

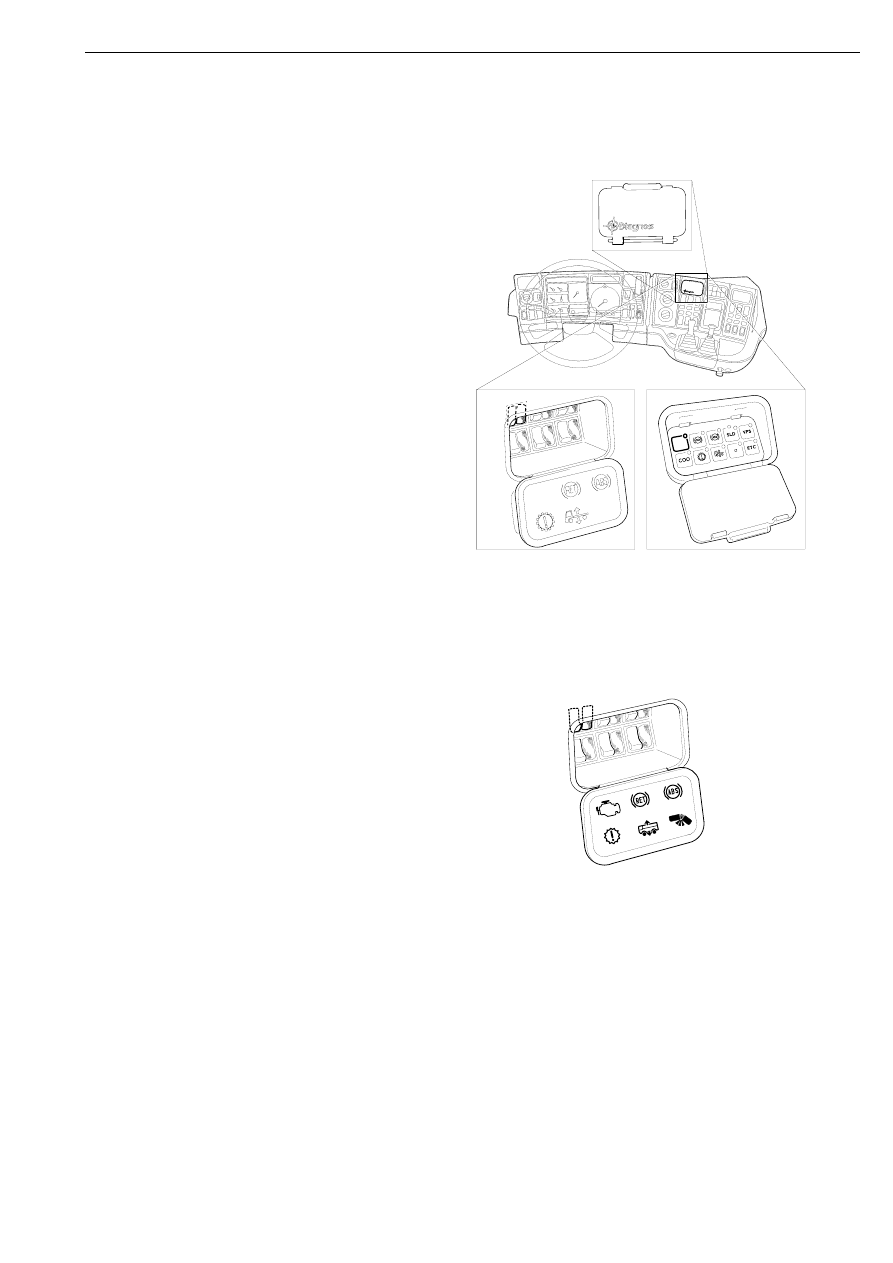

Два типа диагностических выключателя,
грузовой автомобиль.
Диагностический выключатель, автобус
EDC
ETC
116 532
EDC
11
6
533
Элементы системы управления EDC, расположенные на рабочем месте водителя
