Вспомогательное оборудование грузовиков Scania. Руководство - часть 13

Электрическая система



19:03-01



14



Реле и плавкие предохранители


Габаритные фары

Установить плавкий предохранитель № 16 в
центральный электрический блок.

Установить реле № 6 в устройство RР 8 для габаритных
фар в солнцезащитном козырьке.

Установить реле № 5 в устройство RР 21 для
габаритных фар в бампере.




Противотуманные фары

Установить реле № 15 в устройство RР 12, а затем
установить плавкий предохранитель № 29 в
центральный электрический блок.


ВНИМАНИЕ! Запрещается использовать лампы,
номинальная мощность которых превосходит
указанную в спецификации. Это может вызвать
перегрузку реле и кабелей.

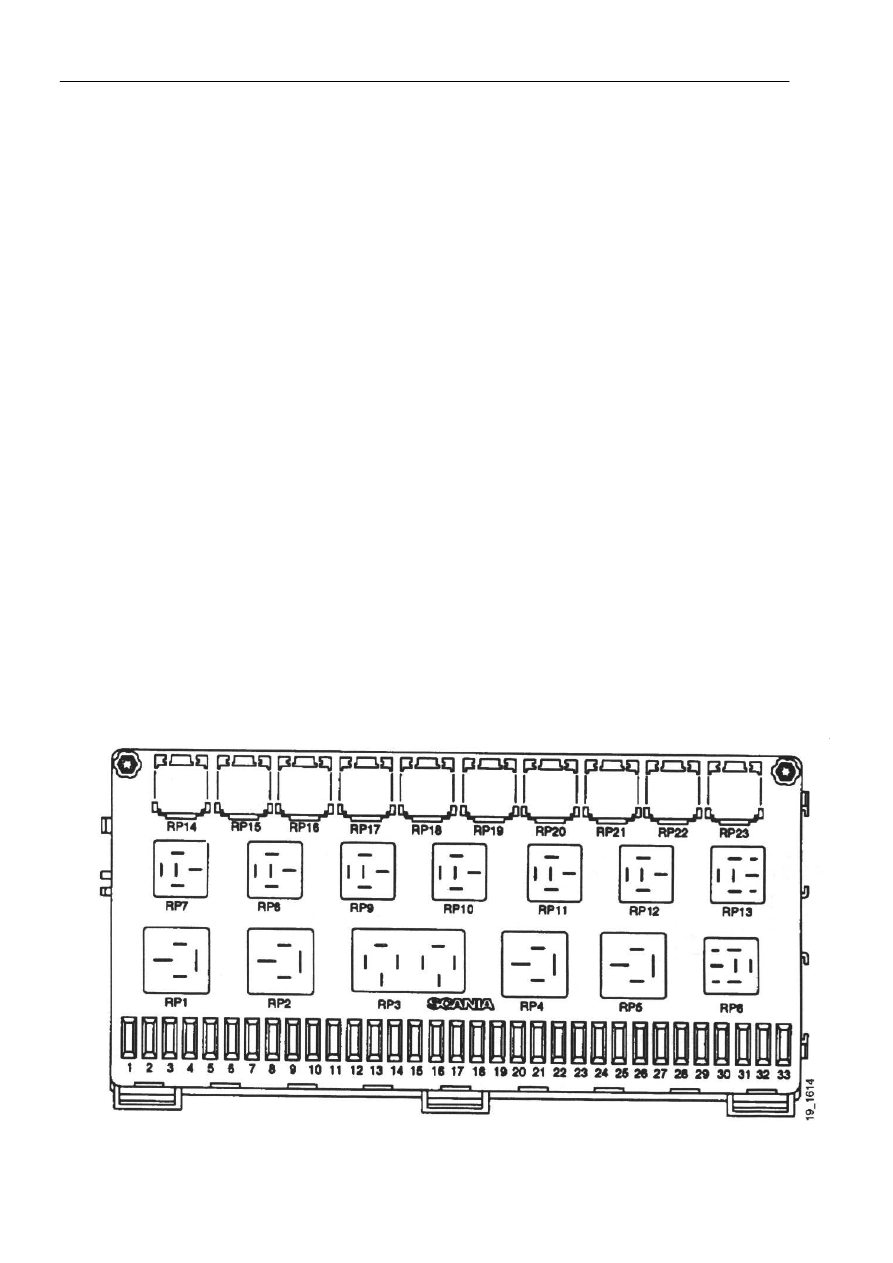

Центральный электрический блок Р2

1 586 511



19:03-02





Выпуск 1

ru








Указатель ежедневного пробега и

 наружной температуры





Руководство по ремонту






















Оглавление



19:03-02



2

Оглавление




Общие сведения

.....................................................................................3



Руководство по ремонту

Установка температурного датчика.........................5

Прокладка кабельной проводки ...............................8

Установка прибора ..................................................10



Схема соединений

...................................................................................12














Общие сведения



19:03-02



3

Общие сведения

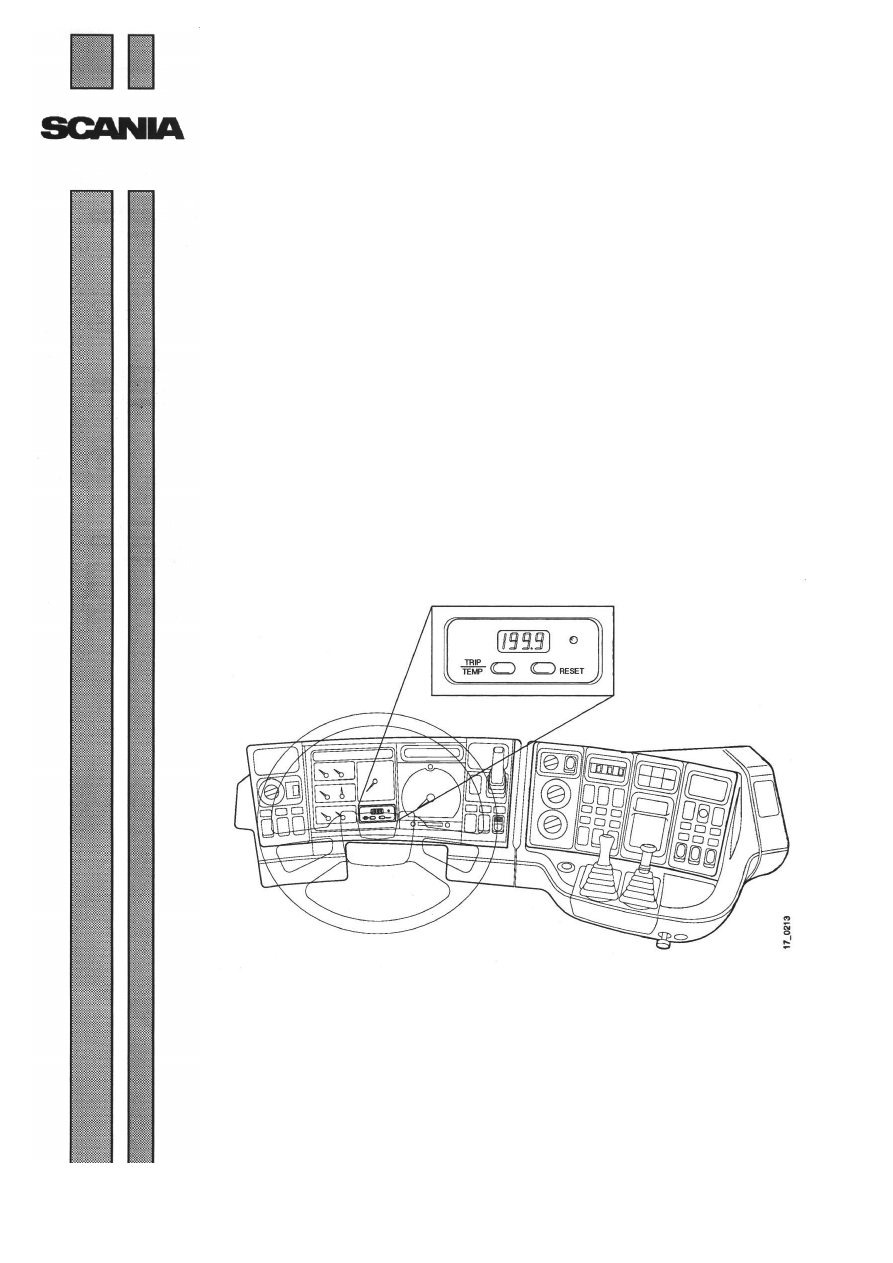

Указатель ежедневного пробега и наружной
температуры расположен на приборной панели и имеет
дисплей в передней части. Дисплей может показывать
либо км/

°

С, либо мили/

°

F.


Указатель показывает расстояние, пройденное в
километрах, с точностью до десятых долей. Обнуление
указателя осуществляется путем нажатия клавиши
RESET (сброс).

В памяти сохраняется пройденное расстояние в случае
выключения двигателя при остановке.

Наружная температура отображается на дисплее при
нажатии клавиши TRIP/TEMP. При повторном нажатии
клавиши вновь отображается пройденное расстояние.

Лампа, предупреждающая о наступлении морозной
погоды, которая расположена справа от указателя,
загорается при температуре между +2

°

С и -3

°

С.

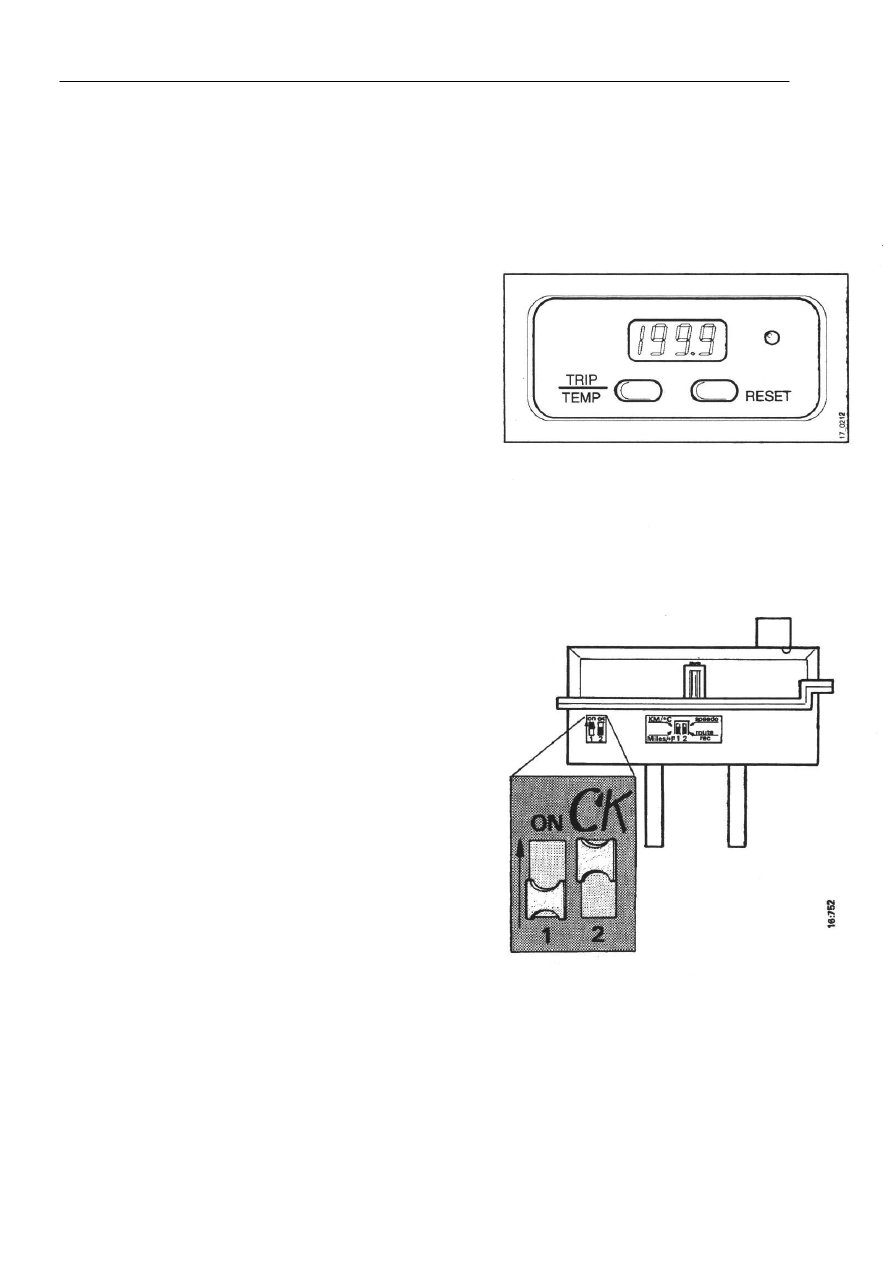

Под указателем имеются два переключателя.
Переключатель 1 предназначен для переключения с
км/

°

С на  мили/

°

F.


Переключатель 2 используется для переключения
между спидометром (speedo) и тахографом (route rec).

Если переключатели установлены в положение,
приведенное на рисунке, указатель ежедневного
пробега и наружной температуры показывает мили/

°

F

и настроен на показания спидометра.

Предусмотрена лампа для подсветки указателя. Эта
лампа (W2х4.6d-1,2 Вт) имеет крепление; доступ к ней
возможен от задней части указателя.


1

Переключатель с км/

°

С на мили/

°

F.

2

Переключатель
спидометра/тахографа.
