Кабина грузовиков Scania. Руководство - часть 92

Руководство по ремонту



18:02-03



13



Подушка с подогревом в сиденье кресла


1

Снять обивку сиденья кресла.


2

Осторожно извлечь старую подушку с подогревом и
установить на ее месте новую.



−

В качестве варианта можно отключить

электрический разъем на старой подушке с
подогревом и установить новую подушку с
подогревом поверх старой.


3

Заменить обивку сиденья кресла (смотри раздел
"Установка обивки сиденья кресла").







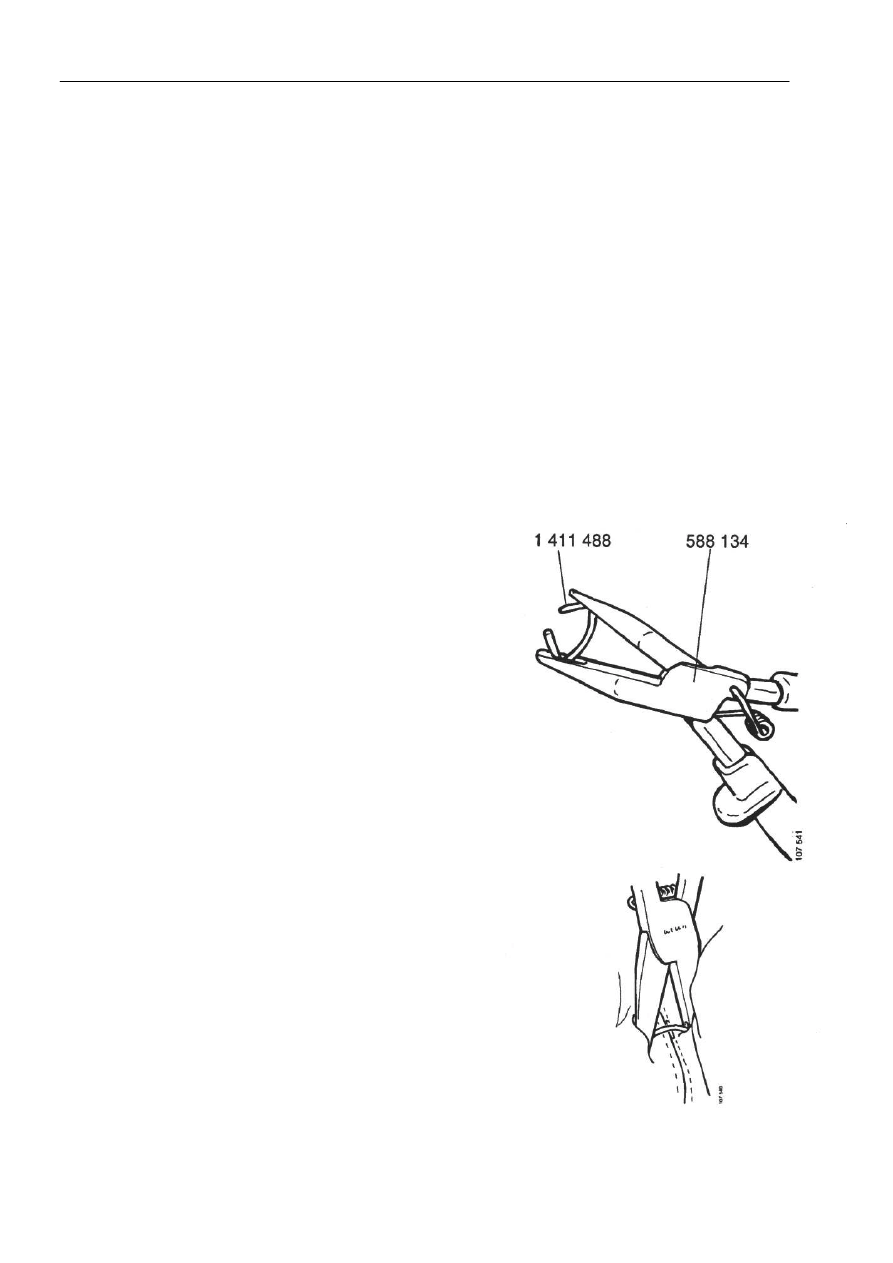

Установка обивки сиденья кресла


1

Поместить скобку 1 411 488 в плоскогубцы 588 134
и зажать ее вокруг двух стальных проволок обивки
и сиденья кресла.. Скобки должны устанавливаться
с промежутком в несколько сантиметров по всей
длине стального проволочного каркаса.


Примечание:

Убедиться в том, что концы скобок

не торчат из обивки. В противном случае их
необходимо развернуть в другую сторону.













2

Повернуть кресло.


3

Натянуть обивку на торцах сиденья кресла и
закрепить ее зажимами к нижней части кресла.





Руководство по ремонту



18:02-03



14



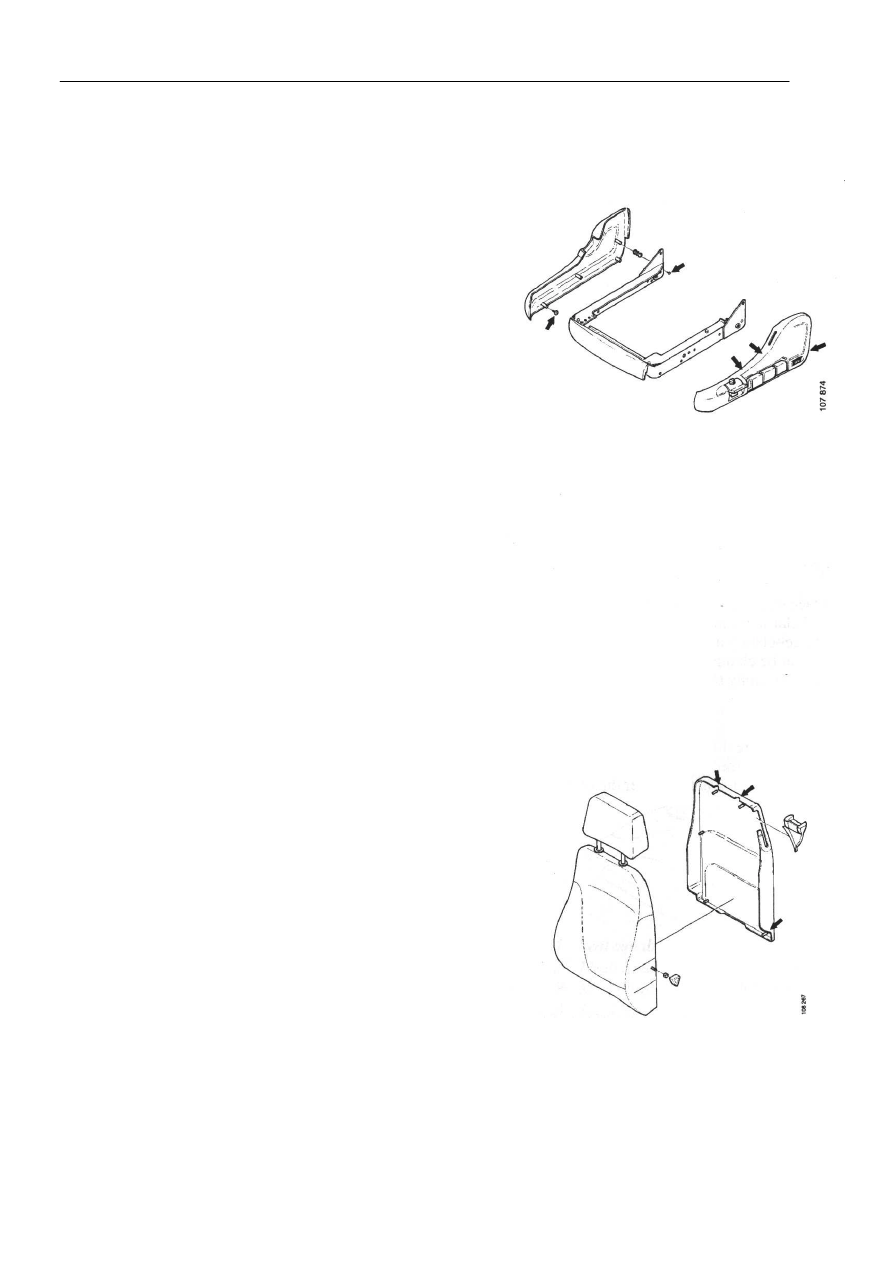

Боковая панель


1

Снять сиденье кресла.


2

Извлечь болты из панели. (Не все модификации
кресла оборудованы болтами с тем же номером, что
указан на рисунке).


3

Снять панель. Она удерживается на месте
пластиковыми зажимами.


4

Для отсоединения панели от кресла из-под панели
необходимо извлечь кронштейн ремня
безопасности, расположенный с той же стороны
кресла, что и управляющие устройства.

Боковая панель  с отмеченным
положением крепежных болтов

5

Установка панели производится согласно
приведенным инструкциям, но в обратном порядке.


Нанести герметизирующий состав на болты
кронштейна ремня безопасности.

Крутящий момент затяжки составляет 42 Нм.







Панель спинки кресла


1

Снять регулятор и гайку для регулировки
поясничной опоры.


2

Извлечь болты из панели. (Не все модели
оборудованы болтами).


3

Установка панели спинки кресла производится
согласно приведенным инструкциям, но в обратном
порядке.



Панель спинки кресла с отмеченным
положением крепежных болтов







Руководство по ремонту



18:02-03



15



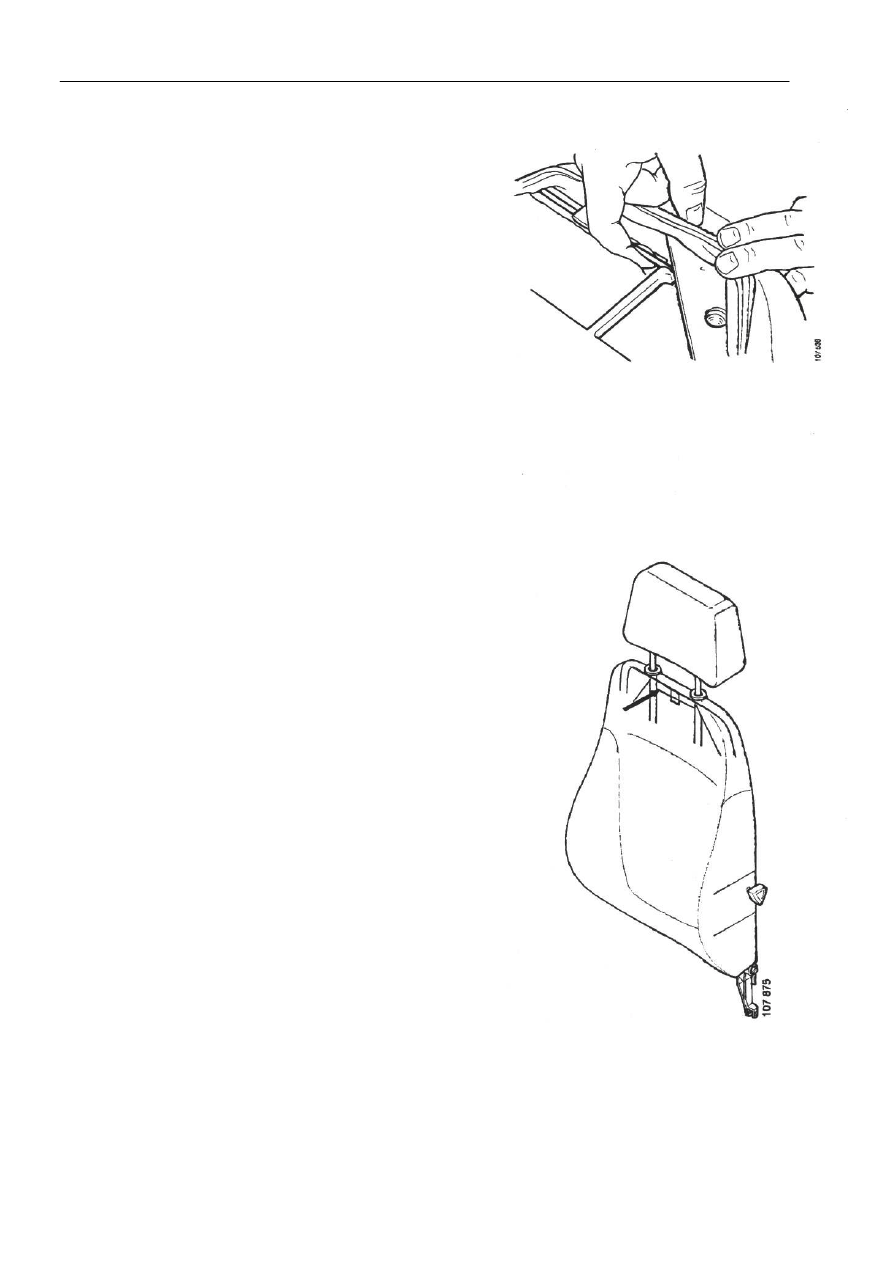

Подголовник


Способ 1

1

Снять панель спинки кресла.


2

Отсоединить обивку для получения доступа к
стальной проволоке, удерживающей подголовник
на месте.


3

Ослабить стальную проволоку и извлечь
подголовник.












Способ 2

1

Вытянуть подголовник вверх как можно дальше.


2

Пальцами нащупать проволоку, которая удерживает
подголовник на месте.


3

Нажать на стальную проволоку большим пальцем
(смотри рисунок). Удерживающее усилие стальной
проволоки ослабевает, и извлечение подголовника
становится возможным.


















Руководство по ремонту



18:02-03



16



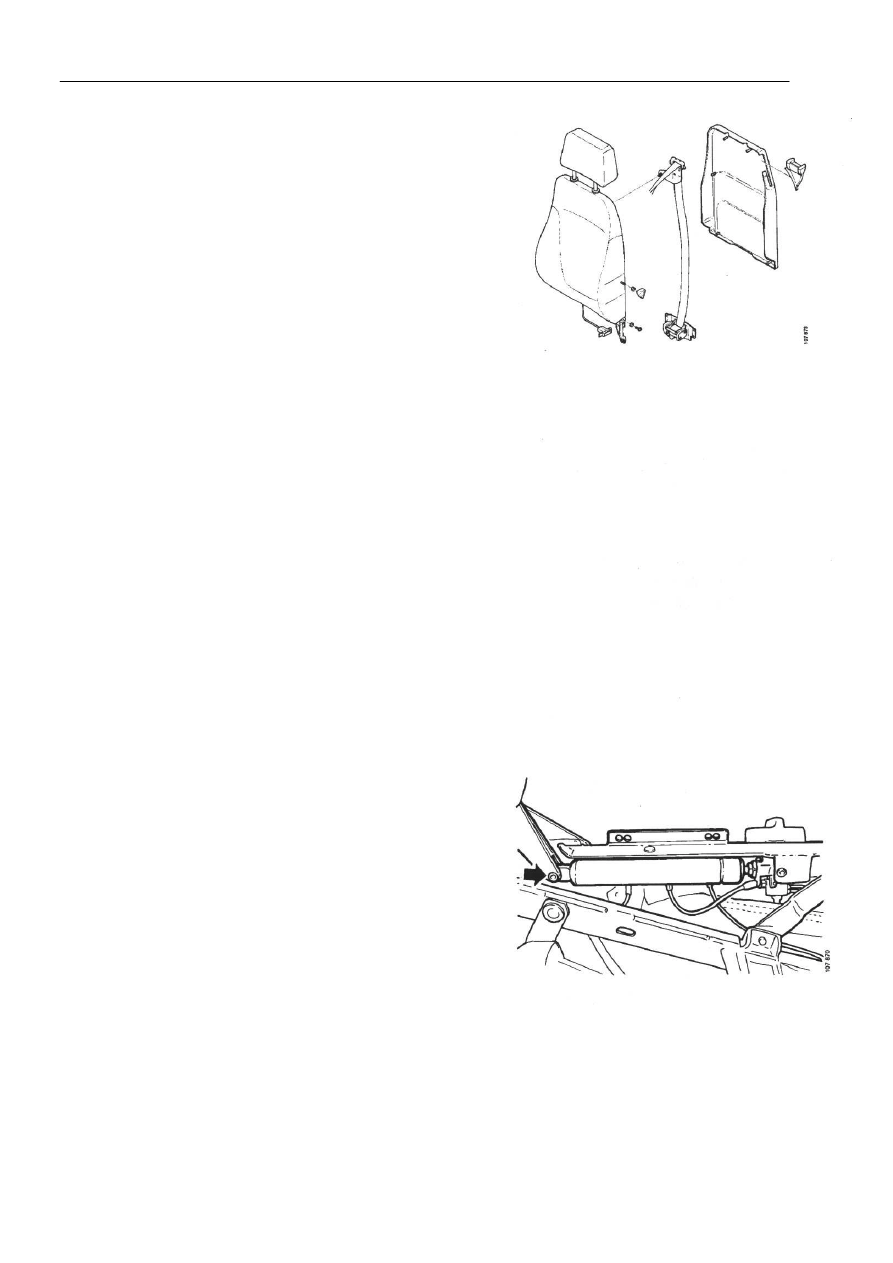

Спинка кресла


1

Снять кресло.


2

Откинуть кресло назад как можно дальше.


3

Снять сиденье кресла.


4

Отключить электрический разъем для подушки с
подогревом в спинке кресла.


5

Отсоединить верхнюю часть защитного чехла от
нижней части кресла.


6

Отворачивать четыре болта с шестигранной
головкой в пластине инерционной катушки до тех
пор, пока не станет возможным извлечение
питающего провода и переключателя спинки
кресла.


7

Снять боковую панель.


8

Снять панель спинки кресла.


9

Откинуть спинку кресла назад как можно дальше.








10  Отвернуть задний крепежный болт в газовой

пружине спинки кресла.


Примечание:

Следует избегать отсоединения

фиксатора газовой пружины. Это может произойти в
случае касания управляющих устройств кресла или
проволочного кронштейна газовой пружины до
установки газовой пружины на место.
