Кабина грузовиков Scania. Руководство - часть 35

Откидная подножка



18 :01-04



5



Шарнирный рычажный механизм


Модификация 1

Не подвергать ремонту. Заменить механизм и
шарнирный рычаг устройством модификации 2, в
котором рычажный механизм включает в себя
насадочный винт.



Модификация 2


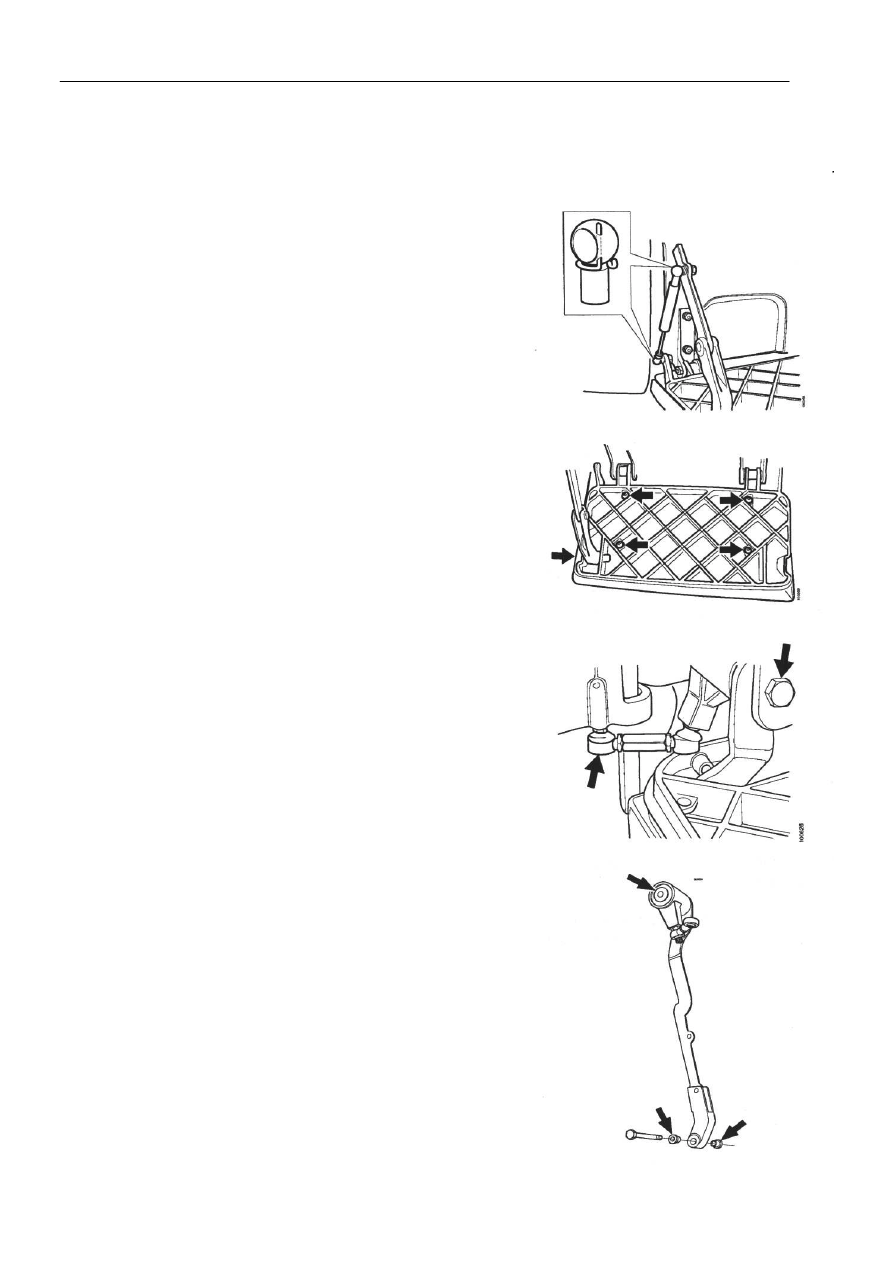

Демонтаж


1

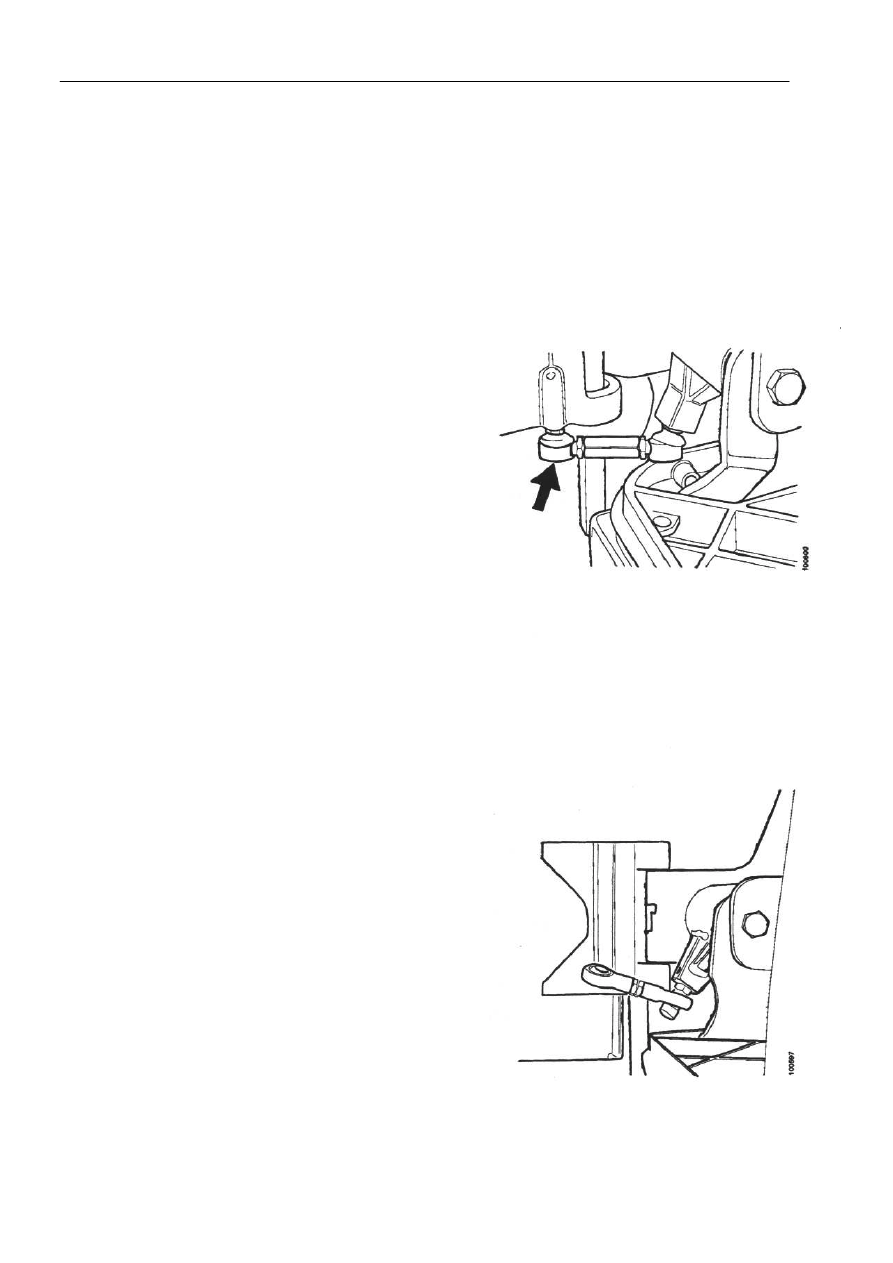

Отсоединить крепление шарнирного рычажного
механизма от двери.












2

Повернуть верхнюю часть механизма, чтобы
получить доступ к другому винту рычажного
механизма.


3

Снять шарнирный рычажный механизм.









Установка


1

Установить новый шарнирный рычажный
механизм.


2

Повернуть верхнюю часть механизма назад в
исходное положение.

Модификация 2

3

Прикрепить шарнирный рычажный механизм к
дверному кронштейну. Убедиться в нормальном
складывании откидной подножки.

Механизм



18 :01-04



6



Механизм


Модификация 1

Не подвергать ремонту. Заменить механизм и
шарнирный рычаг устройством модификации 2, в
котором рычажный механизм включает в себя
насадочный винт.

Модификация 2


Демонтаж


1

Откинуть кабину.


2

Отсоединить газовую пружину от ее верхнего и
нижнего кронштейна, первоначально сняв зажимы.








3

Снять нижнюю крышку.


4

Отсоединить механизм у его нижнего крепления с
подножкой.







5

Отсоединить крепление шарнирного рычажного
механизма, соединяющего его с дверью.


6

Отсоединить механизм у его верхнего крепления.


Примечание: Болт проходит насквозь и имеет гайку и
шайбу, которые должны быть сохранены.





7

Заменить верхнюю и нижнюю втулки в случае
необходимости.



Механизм



18 :01-04



7



Установка



1

Вставить механизм через подножку и привернуть
верхнее крепление.


2

Присоединить шарнирный рычажный механизм к
дверному креплению.


3

Присоединить нижнее крепление механизма к
подножке.









4

Установить газовую пружину и закрепить ее с
помощью зажимов.










5

Установить нижнюю крышку.


6

Откинуть кабину назад.













Замена крышки


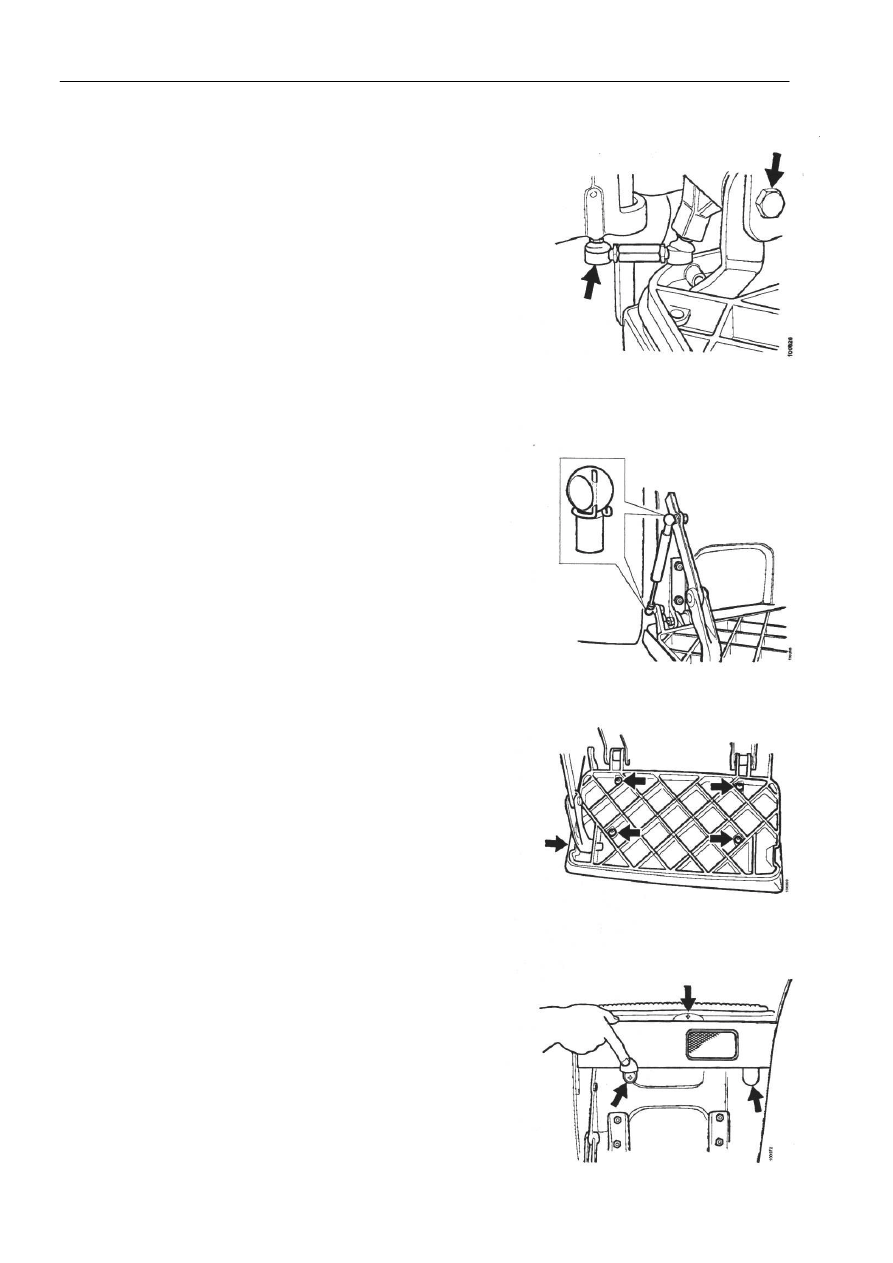

Средняя пластиковая крышка может заменяться путем
отворачивая винтов, показанных на рисунке.


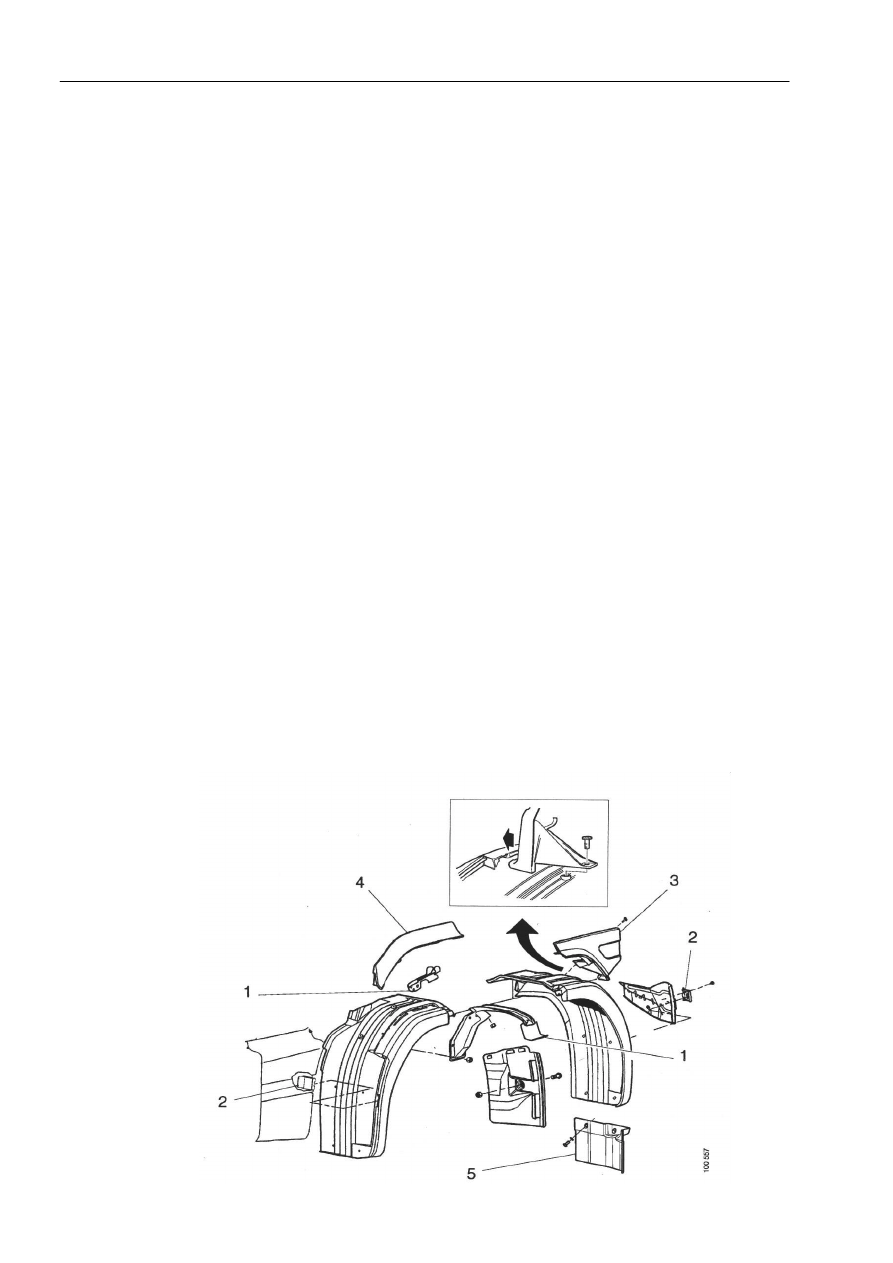

Грязезащитный щиток



18 :01-04



8



Грязезащитный щиток



Демонтаж


1

Откинуть кабину.


2

Отсоединить грязезащитный щиток от
кронштейнов 1 и 2.



Установка


1

Прикрепить грязезащитный щиток к кронштейну 1,
а затем к кронштейну 2.


2

Откинуть кабину назад.


Примечание: Грязезащитные щитки имеют 2 номера
части. Это означает, например, что правый задний
щиток может устанавливаться на место переднего
левого щитка.

Уплотнение грязезащитного щитка 3 привинчивается к
грязезащитному щитку, как это показано на рисунке.



Снять уплотнение грязезащитного щитка 4, сжав
нижний край и вытянув его вверх.



Брызговик



Брызговик 5 крепится к грязезащитному щитку с
помощью болтов и гаек.
