Кабина грузовиков Scania. Руководство - часть 24

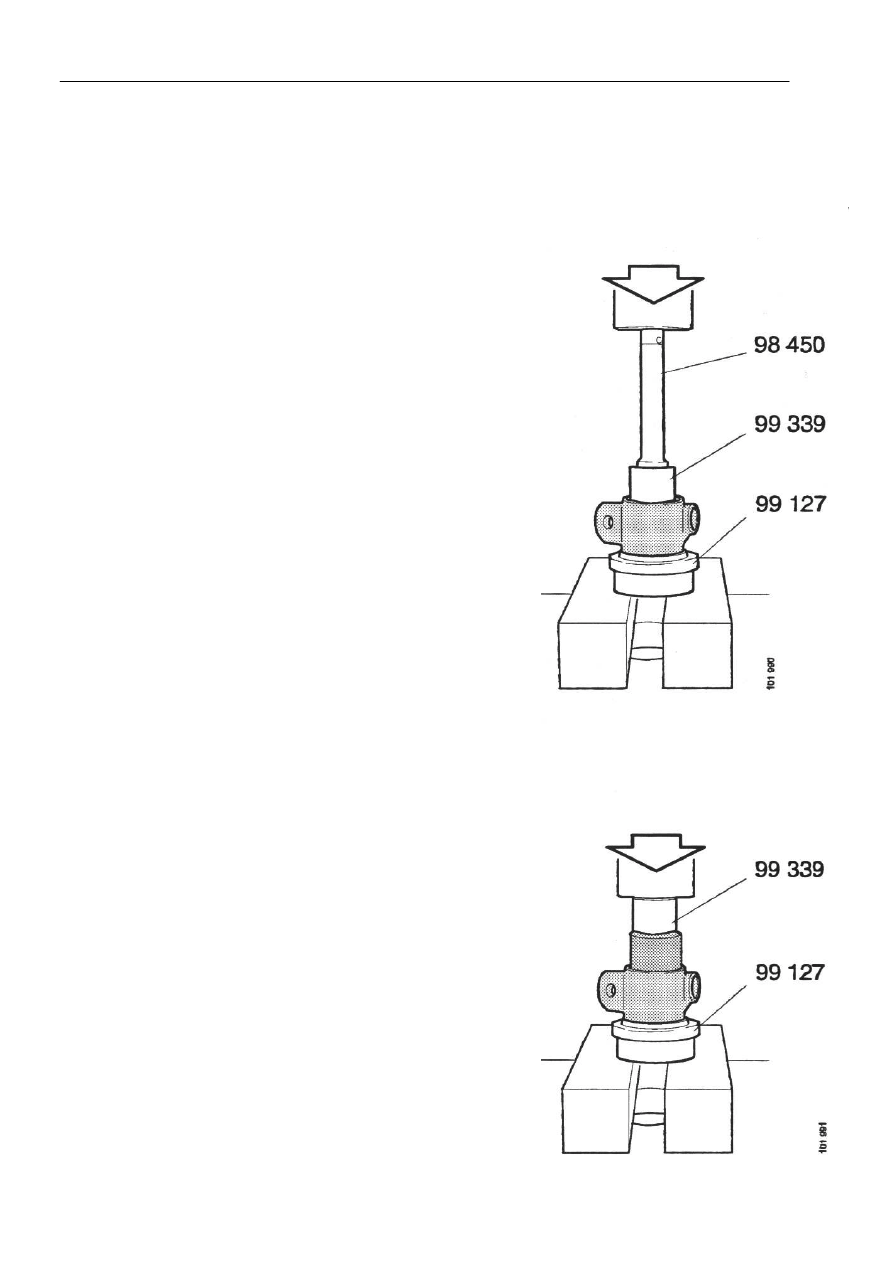

Выпрессовывание и запрессовывание втулки





5



Выпрессовывание старой втулки


1

Расположить крышку, оправку и хвостовик, как это
показано на рисунке.


2

Выпрессовать втулку.




























Запрессовывание новой втулки


1

Намылить новую втулку.


2

Расположить крышку, втулку и оправку, как это
показано на рисунке.


3

Запрессовать втулку в крышку. Фланцы должны
полностью выступать из крышки.


4

Сцентровать втулку в крышке с тем, чтобы фланцы
выступали на одинаковое расстояние с обеих
сторон.



Установка





6

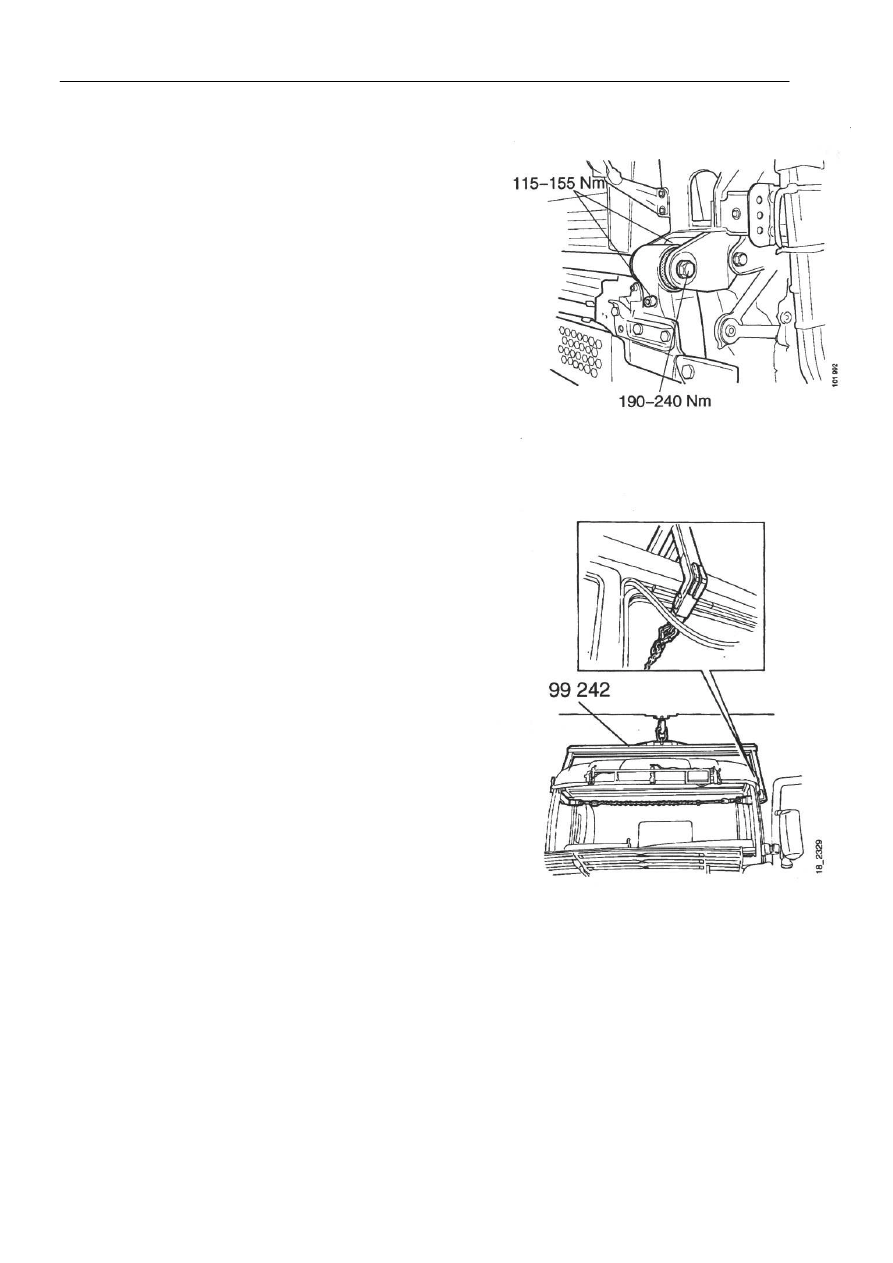

Установка


1

Вставить распорную деталь во втулку.


2

Прикрепить крышку к кабине с помощью двух
новых болтов. Затянуть болты с крутящим
моментом затяжки 115-155 Нм.


ВНИМАНИЕ! Болты должны всегда заменяться; они
не подлежат повторному использованию.

3

Вставить болт в раму кабины и затянуть с
крутящим моментом затяжки 190-240 Нм.








4

Опустить кабину и снять подъемное
приспособление.




























Спецификация





7



Спецификации




Параметры крутящего момента затяжки


Два болта в крышке ....................................................................  115-155 Нм

Болт в раме кабины.....................................................................  190-240 Нм





Специальные инструменты



Наименование

Номер

Страница


Хвостовик 98

450

5

Оправка 99

127

5

Оправка 99

339

5

Подъемное приспособление 99

242

4 и 6

































Спецификация





8
