Генератор и аккумуляторная батарея грузовиков Scania. Руководство - часть 6

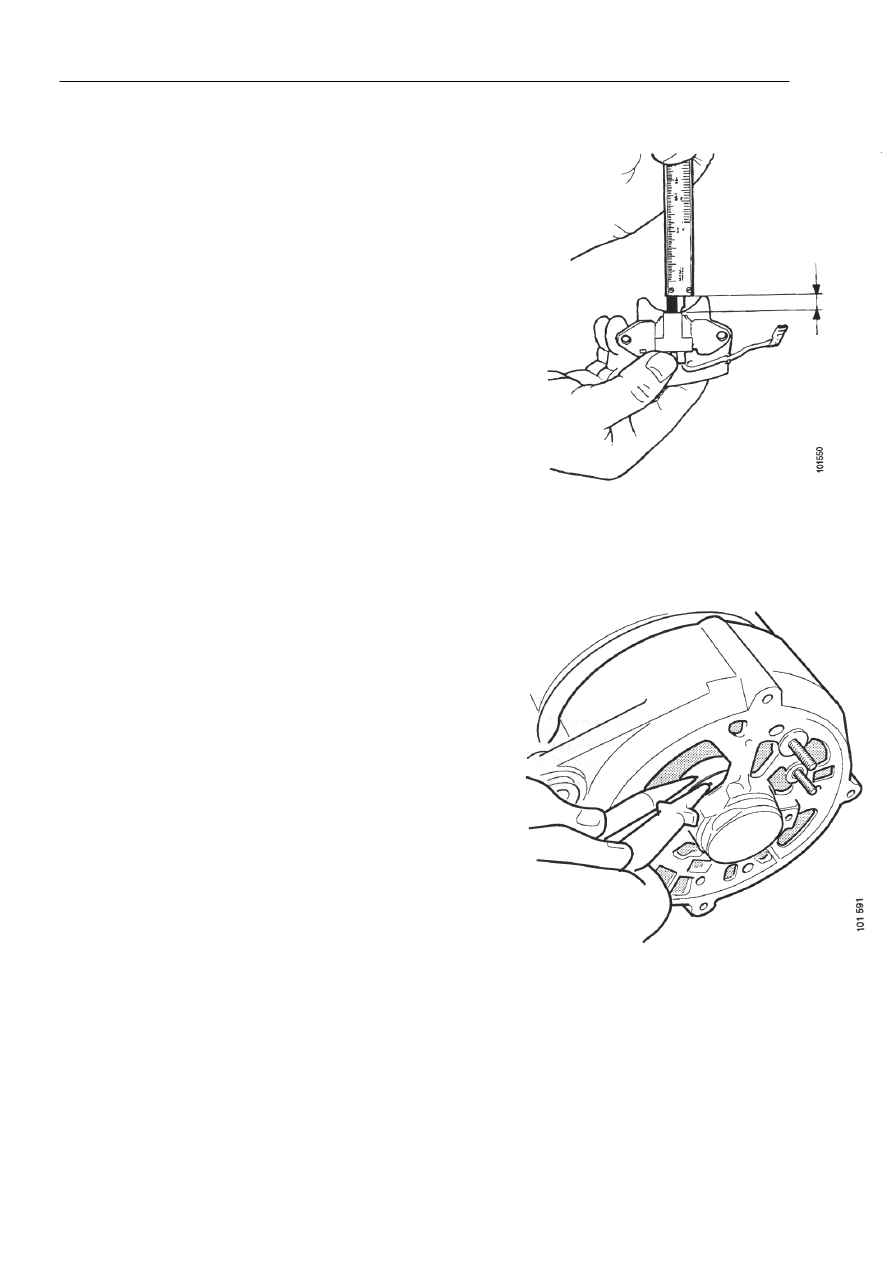

Длина угольной щетки



16:06-41



21



Длина щетки


Держатель  щетки  крепится  к  регулятору  подзарядки.
Щетки  должны  проверяться  на  предмет  правильности
их  длины  и  на  предмет  повреждения.  Концевые  части
должны  быть  блестящими  и  округлыми  для
возможности подгонки контактных колец.

Длина  щетки  замеряется  от  ее  концевой  части  до
держателя.

Для 65 А  > 5мм.
Для 90 А  > 2,5 мм.








Ротор




Контактные кольца

Контактные

кольца

должны

иметь

гладкую

поверхность  с  металлическим  блеском.  Если  они  не
имеют  блеска,  это  указывает  на  слабый  контакт  со
щетками.

Доступ

к

контактным

кольцам

осуществляется

посредством

снятия

регулятора

подзарядки.

Сопротивление

Сопротивление  ротора  замеряется  при  использовании
омметра между контактными кольцами.

Для  65  А    оно  должно  составлять  приблизительно  8,4
0,4 Ω.
Для 90 А  оно должно составлять 11,2 Ω.

При  замере  сопротивления  между  контактными
кольцами  и  корпусом,  омметр  должен  показывать
множественное  сопротивление  (приблизительно  10
МΩ).




Статор



16:06-41



22



Статор


Для  осуществления  доступа  для  замера  сопротивления
в  статоре  следует  открутить  генератор  и  распаять
соединения  статора  к  диодной  перемычке.  Следует
обеспечить  защиту  диодов  от  нагревания  при
использовании плоскогубцев в качестве теплоотвода.

Сопротивление между фазами должно составлять:

90 А, Фаза – Фаза: 0,085 Ω.
65  А,  Фаза  –  Фаза  /  Фаза  –  Нейтральный  провод:
приблизительно 0,3 Ω.

При замере сопротивления между обмотками статора и
корпусом,  омметр  должен  показывать  множественное
сопротивление (несколько М Ω).

Соединения

статора,

90

А

генератор

  F = Фаза



















Соединения

статора,

90

А

генератор

  F = Фаза
  0 = Нейтральный провод











Диоды



16:06-41



23



Диоды


ВНИМАНИЕ!

Диоды

выпрямителя

являются

стабилитронами  и  не  могут  заменяться  другими
типами.

Диод

Функцией  диода  является  пропускание  тока  в  одном
направлении

(низкий

перепад

напряжения)

и

блокировка  в  другом  направлении  (высокий  перепад
напряжения).

Диод

обеспечивает

только

прохождение  тока  в  направлении
стрелки

Стабилитрон

Особой  функцией  стабилитрона  является  то,  что  он
имеет  точку  прерывания  с  величиной  приблизительно
54В,  где  он  начинает  пропускать  напряжение  в
заблокированном направлении.

Диоды  выпрямителя  являются  типом  стабилитронов,
означая,  что  если  регулятор  отключается  или  если
отсоединяется  провод  аккумуляторной  батареи  (или
ослабляется)  при  работающем  двигателе,  генератор
прекращает выполнение подзарядки при 54В.

В  таком  случае,  генератор  оборудуется  защитой  от
электрического перенапряжения.

Стабилитрон

будет

обеспечивать

напряжение  в  обратном  направлении
приблизительно при 54В.




















Диоды



16:06-41



24


Проверка диодов

Проще  всего  производить  проверку  диодов  тестером.
Диоды должны тестироваться в обоих направления для
достоверности неповрежденности.

Перепад  напряжения  через  диод  должен  составлять  от
0,40 до 0,70В.

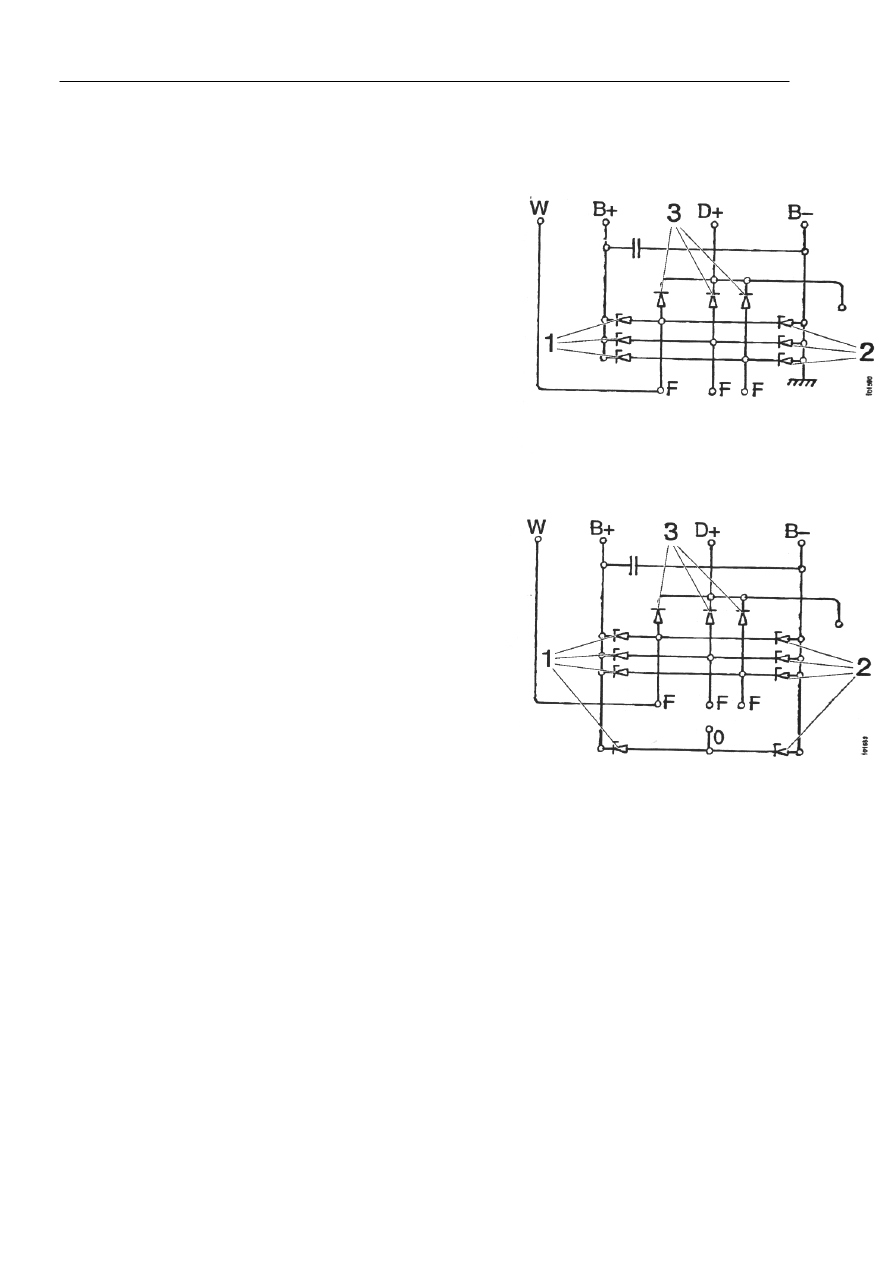

+Диоды (1)

Замерить  перепад  напряжения  между  В+  и  каждой
точкой  подключения  статора  (F  или  F  и  0)  к  диодной
перемычке.

Диодная перемычка, 90 А


-Диоды (2)

Замерить  перепад  напряжения  между  В-  и  каждой
точкой  подключения  статора  (F  или  F  и  0)  к  диодной
перемычке.


Полевые диоды (3)

Замерить  перепад  напряжения  между  D+  и  каждой
точкой  подключения  статора  (F  или  F  и  0)  к  диодной
перемычке.
















Диодная перемычка, 65 А
