Замена уплотнений



13:02-04



29

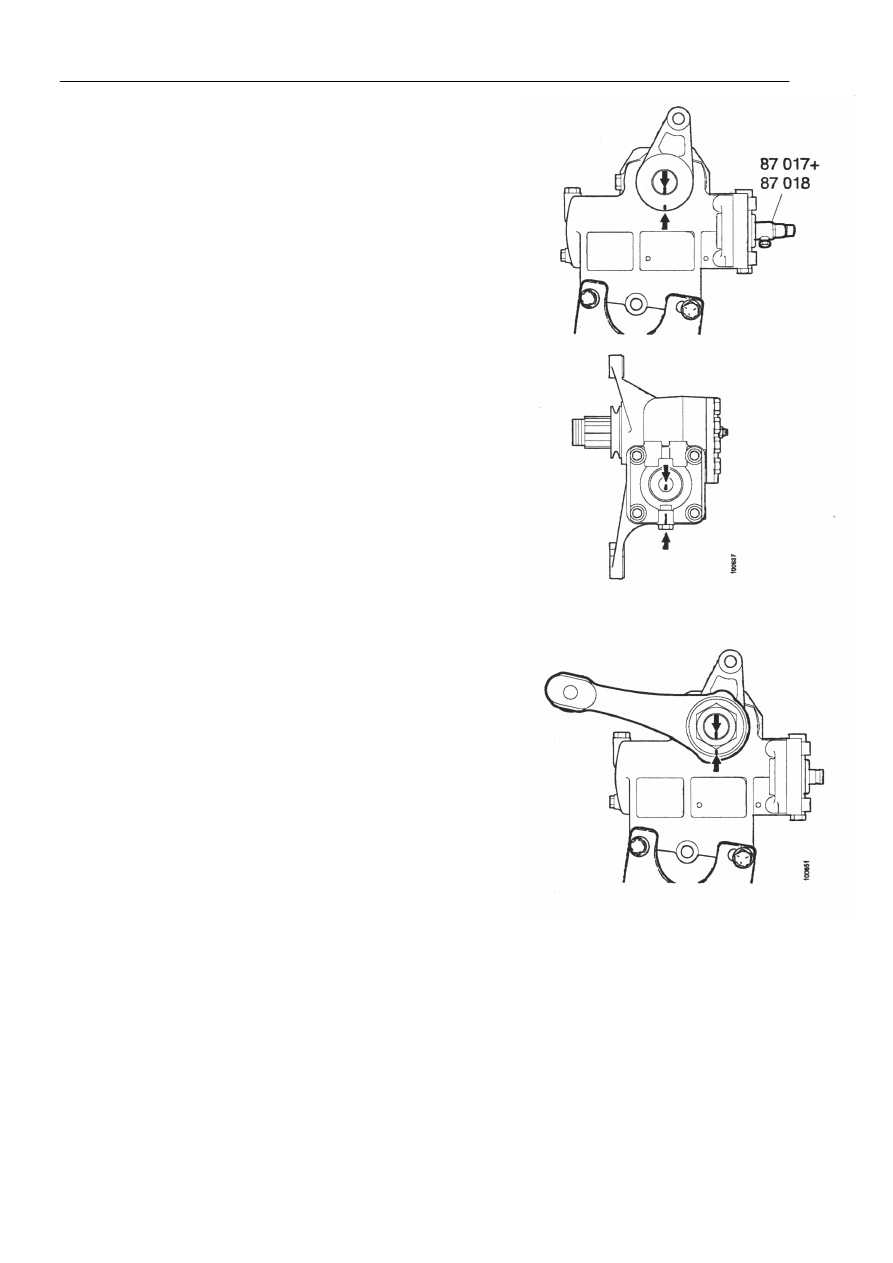

10. Проверьте, чтобы рулевая передача находилась в

центральном положении.

11. Установите зажимную втулку 87 018 с вкладышем

87 017 на входной вал. Нанесите метку на зажимную
втулку напротив метки на кожухе клапана так,
чтобы легко устанавливалось центральное
положение.





















12. Установите новый, смазанный консистентной

смазкой пыльник на кулисный вал и установите
рулевой рычаг на шлицы кулисного вала по метке.


ВНИМАНИЕ! Малейшее изменение первоначального
положения рулевого рычага на кулисном валу приводит
к неправильному центральному положению рулевой
передачи в грузовике.
      Установите новую гайку и слегка, так, чтобы он не
освободился из шлицов, затяните рулевой рычаг.

Замена уплотнений



13:02-04



30

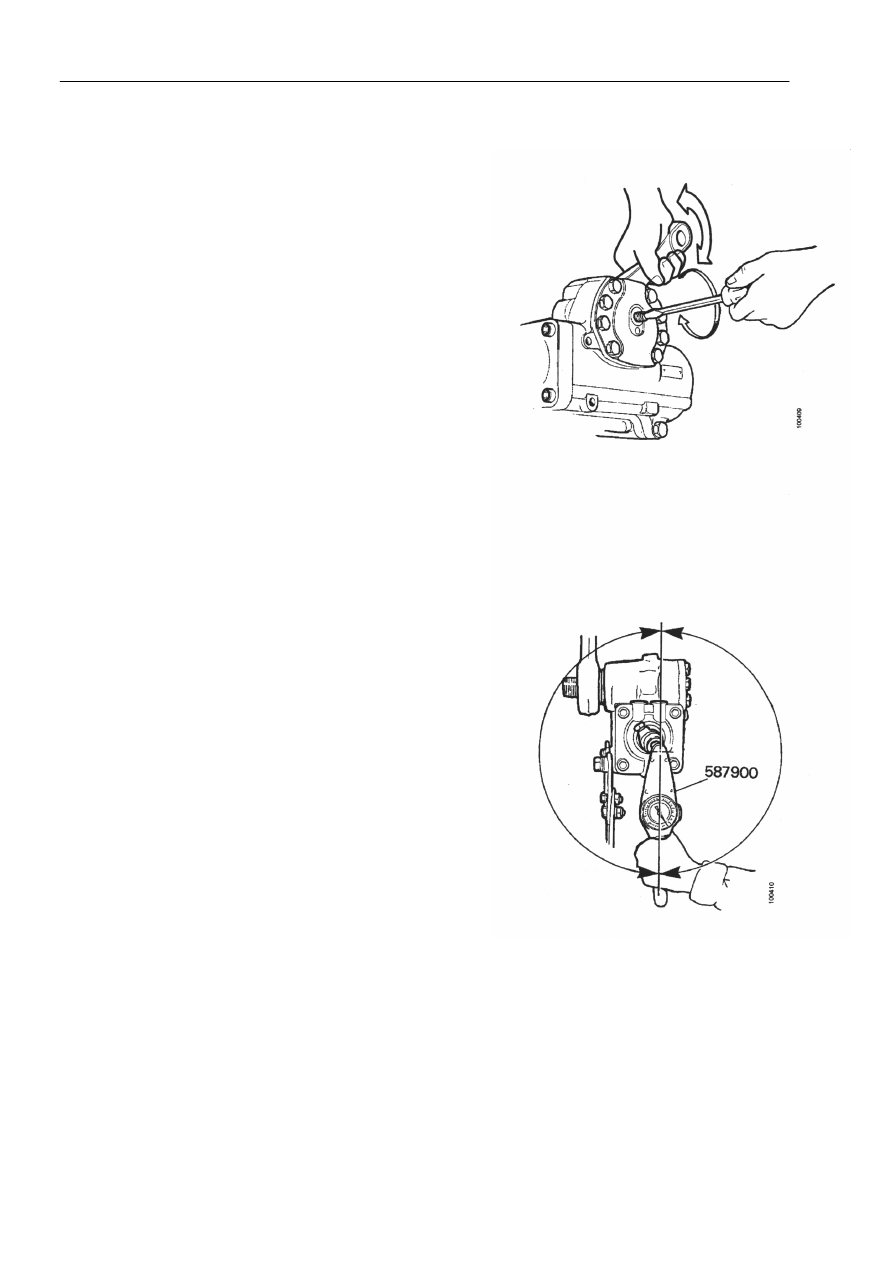

Установка сцепления кулисного вала



Инструменты – см. страницу 38.

1.  Проверьте, чтобы рулевая передача находилась в

центральном положении. Осторожно вкрутите
установочный винт, проверяя зазор сцепления с
рулевым рычагом, не меняя центрального
положения.

•

Когда зазор исчезнет, не поворачивайте
установочный винт.

•

Поверните установочный винт еще на 1/8 оборота.

•

Установите контргайку и затяните ее на 70 Нм, не
меняя положения установочного винта.

•

Несколько раз поверните входной вал на 180 от
центрального положения в обоих направлениях.
Проверьте, чтобы в центральном положении в
сцеплении не было люфта.












•

Установите затяжной ключ 587 900 на зажимную
втулку и поверните входной вал на 180 в обоих
направлениях от центрального положения.


ВНИМАНИЕ! Не поворачивайте до конечных
положений. Это влияет на ограничение конечных
положений.

•

Проверьте момент затяжки. Он не должен
превышать 4.5 Нм.

•

Снова установите в центральное положение.

Снимите зажимную втулку и установите новый,
смазанный консистентной смазкой пыльник входного
вала.

Замена уплотнений



13:02-04



31

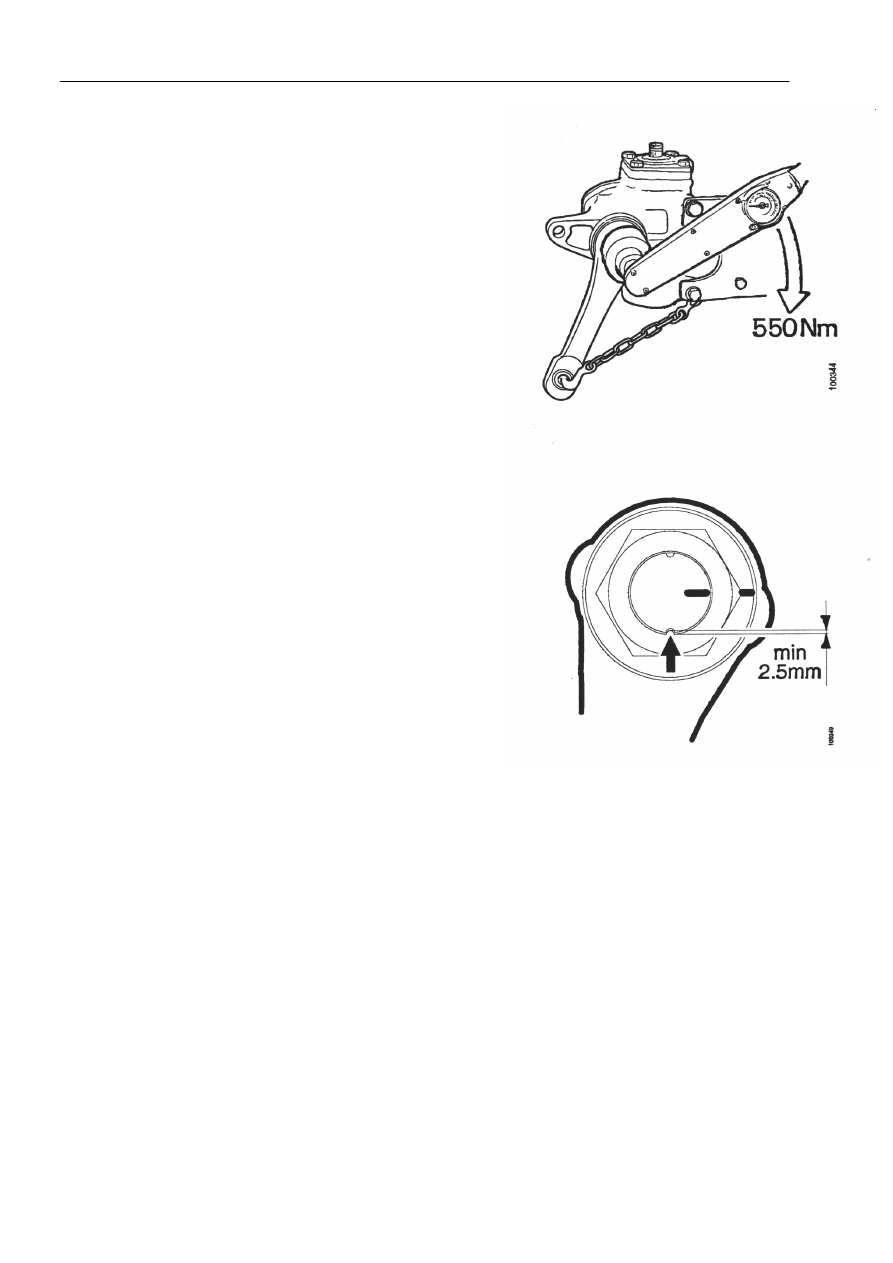

2.  Установите рулевую передачу входным валом

вверх.

3.  Затяните гайку рулевого рычага до 550 Нм.

ВНИМАНИЕ! Зафиксируйте рулевой рычаг цепью,
чтобы усилительный поршень не влиял на ограничение
конечных положений.














4.  Зафиксируйте гайку, проковав ее фланцы минимум

на 2.5 мм в выемку кулисного вала.
















5.  Снимите рулевую передачу с универсального стенда

и установите на грузовике, руководствуясь
инструкциями в Группе 13, Руководства для станции
техобслуживания «Снятие и установка рулевой
передачи TAS85».

Установка вручную ограничения конечных положений



13:02-04



32

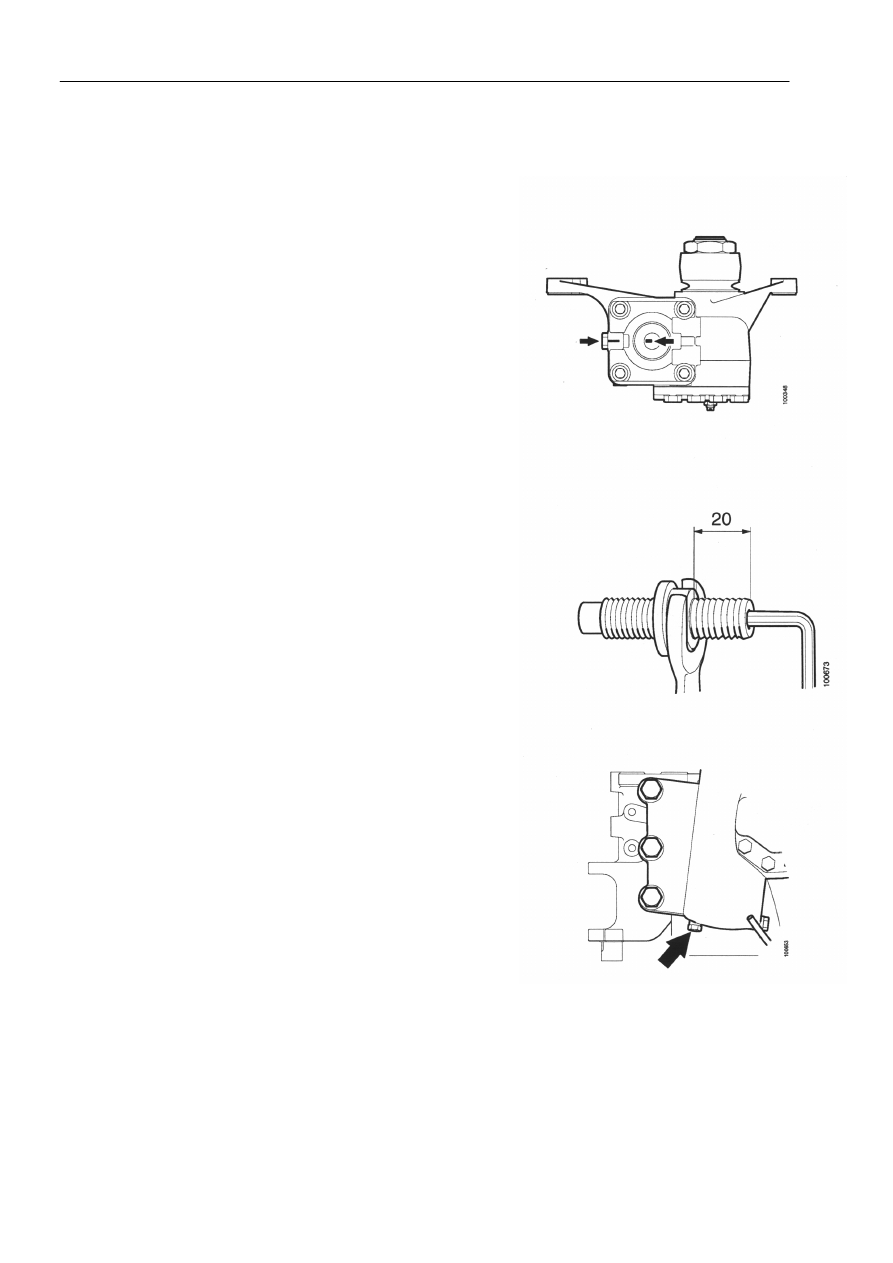

Ручная установка  ограничения

 конечных положений



Ручная установка ограничения конечных положений
необходима в случаях, указанных в разделе «Об
ограничении конечных положений», страницы 9 и 10.
Инструменты, см. страницу 38.

1.  Лазерным оборудованием проверьте положение

колес прямо вперед. Проверьте, чтобы рулевая
передача находилась в центральном положении.
Отрегулируйте необходимую длину рулевой тяги.











2.  Используйте установочный винт с

герметизированной корончатой гайкой, номер
детали 1 354 735, длина 55 мм, и установите гайку
на 20 мм от торца винта.








3.  Поместите емкость для использованной жидкости

под рулевую передачу. Снимите винты ограничения
конечных положений с нижнего торцевого диска
рулевой передачи.
