Этап испытания 9



10:03-01

Этап испытания 9, испытание ограничения давления в контуре передней части


Данный этап испытания необходим только для коротких тягачей P/R 4х2 (колесная база 3.3 – 3.7
м),  с  номером  шасси  SS1240180  и  SN4393275  и  далее,  которые  имеют  клапан  ограничения
давления  66а  в  контуре  передней  части.  Клапан  ограничения  давления  сокращает  тормозное
давление  в  контуре  передней  части  во  время  движения  без  трейлера.  Более  подробную
информацию  смотри  группа  10,  «Заводская  Инструкция»,  «Сокращение  тормозного  давления  в
переднем контуре».

Оборудование/Манометры

2,5 бар            15 бар

                         3 st.















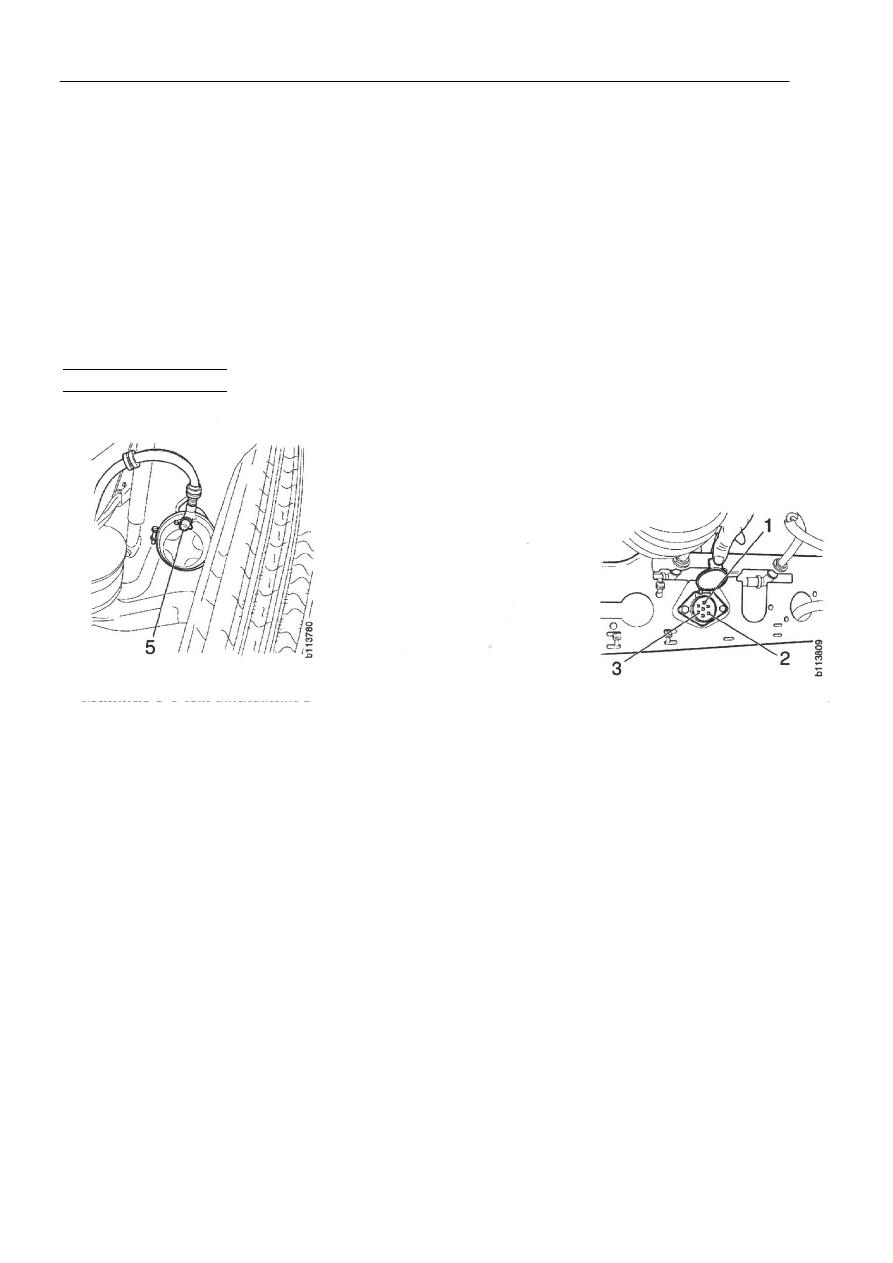

Испытательное соединение 5



1  Земля
2  С левой стороны
3  С правой стороны



Совет:  Если  трейлер  подсоединен  к  автомобилю,  это  означает,  что  электрическое  соединение
между  автомобилем  и  трейлером  выполнено  или,  что  лампа  21  W  подсоединена  к  индикатору
трейлера с правой или левой стороны.

















Этап испытания 9



10:03-01


Метод испытания

Испытательное
соединение
(бар)
            5

Причина

неисправности

/

действие

-

Подсоединить

манометр

к

испытательному соединению 5.

-

Заполнить систему до давления сброса.


Без трейлера
-

Полностью выжать педаль тормоза.

-

Снять

показания

манометра

в

испытательном соединении 5.
Транспортное  средство  с  20”  передней
тормозной камерой.


Транспортное  средство  с  20”  или  30”
передней тормозной камерой.


С трейлером
-

Полностью выжать педаль тормоза.

-

Снять

показания

манометра

в

испытательном соединении 5.

-

Проверить  и  правый  и  левый  индикатор
цепи.









1.8.– 6.2




4.8 – 5.2






8.0 – 9.0







Если  манометр  в  испытательном
соединении 5 показывает 8.0 – 9.0
бар,  давление  не  ограничивается.
Клапан  не  работает.  Проверить
клапан и проводку.
Если  имеется  отклонение  от
величины

по

умолчанию,

отрегулировать

клапан

ограничения давления.
















Этап испытания 10



10:03-01

Этап испытания 10, испытание клапана управления трейлера


Примечание: При замере повышающегося давления вы  или  нажимаете педаль тормоза, или
не  трогаете  ее.  Если  отпустить  педаль  тормоза  во  время  замера  повышающегося  давления,
результат испытания будет неверным.
При замере понижающегося давления вы  или   отпускаете педаль тормоза, или не трогаете
ее. Если нажать педаль тормоза во время замера понижающегося давления, результат испытания
будет неверным.





Оборудование/Манометры

2,5 бар            15 бар

   2 st.
























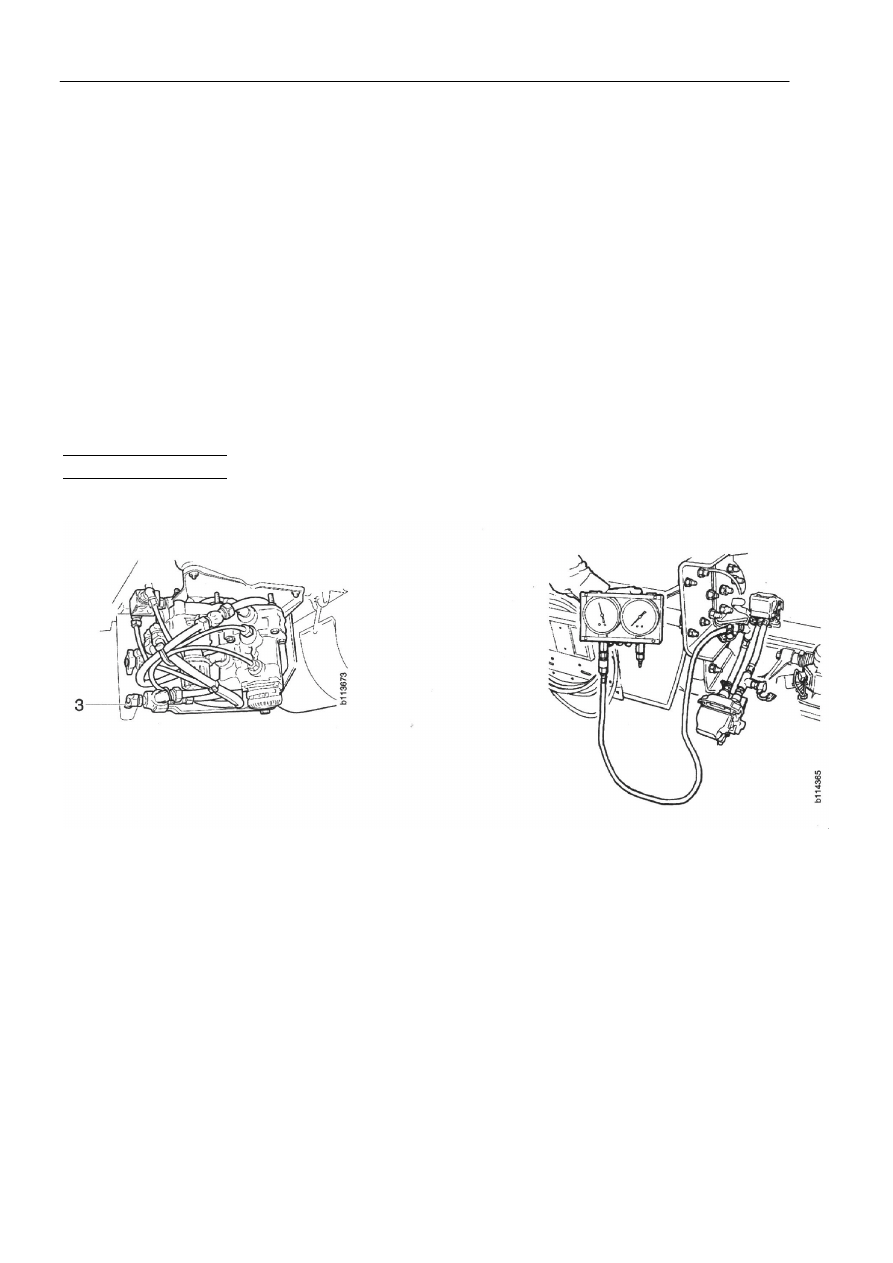

Испытательное соединение 3







Испытательное соединение 8

















Этап испытания 10



10:03-01


Метод испытания

Испытательное
соединение (бар)
       3             8

Неисправность / действие

-

Подсоединить манометры к испытательным
соединениям 3 и 8.

-

Замерить разницу давления между
испытательными соединениями 3 и 8.
Отметить показания.






Уровень

давления,

установленный на заводе на 0.3
бар,

обычно

не

должен

изменяться.  Более  подробную
информацию

по

настройке

смотри  основная  группа  10,
«Контуры  тормоза  трейлера»,
Перечень

приборов

и

оборудования.
Если давление в испытательном
соединении

8

постепенно

повышается или падает,  вскоре
могут  возникнуть  проблемы  с
клапаном управления трейлера.



Смотри

показания в

разделе

«Испытание

тормозных

систем», Отчет,

основная группа

10.
