Тормозная система грузовиков Scania. Руководство - часть 8

Общее описание тормозной системы



10:02-01

5

Важнейшие изменения в тормозной системе 4 серии, по сравнению с предыдущей 3 серией:

1 . новое расположение компонентов
2 . более высокое давление в системе, 9,3 бар (12,2бар)
3.  новый тип компрессора ESS
4 . новый осушитель воздуха со встроенным регулятором давления
5.  новые комбинации контурных ресиверов
6.  новый клапан рабочего тормоза
7.  новый ручной контрольный клапан
8.  новый ускорительный клапан для стояночного тормоза
9.  новый ручной контрольный клапан для тормоза прицепа (нестандартный)
10. соединительная муфта для шлангов и соединительная муфта для пробок
11. новые регуляторы зазора с указателем износа для тормозных накладок
12. новые отдельные диаграммы сжатого воздуха


































Расположение компонентов тормозной системы



10:02-01

6

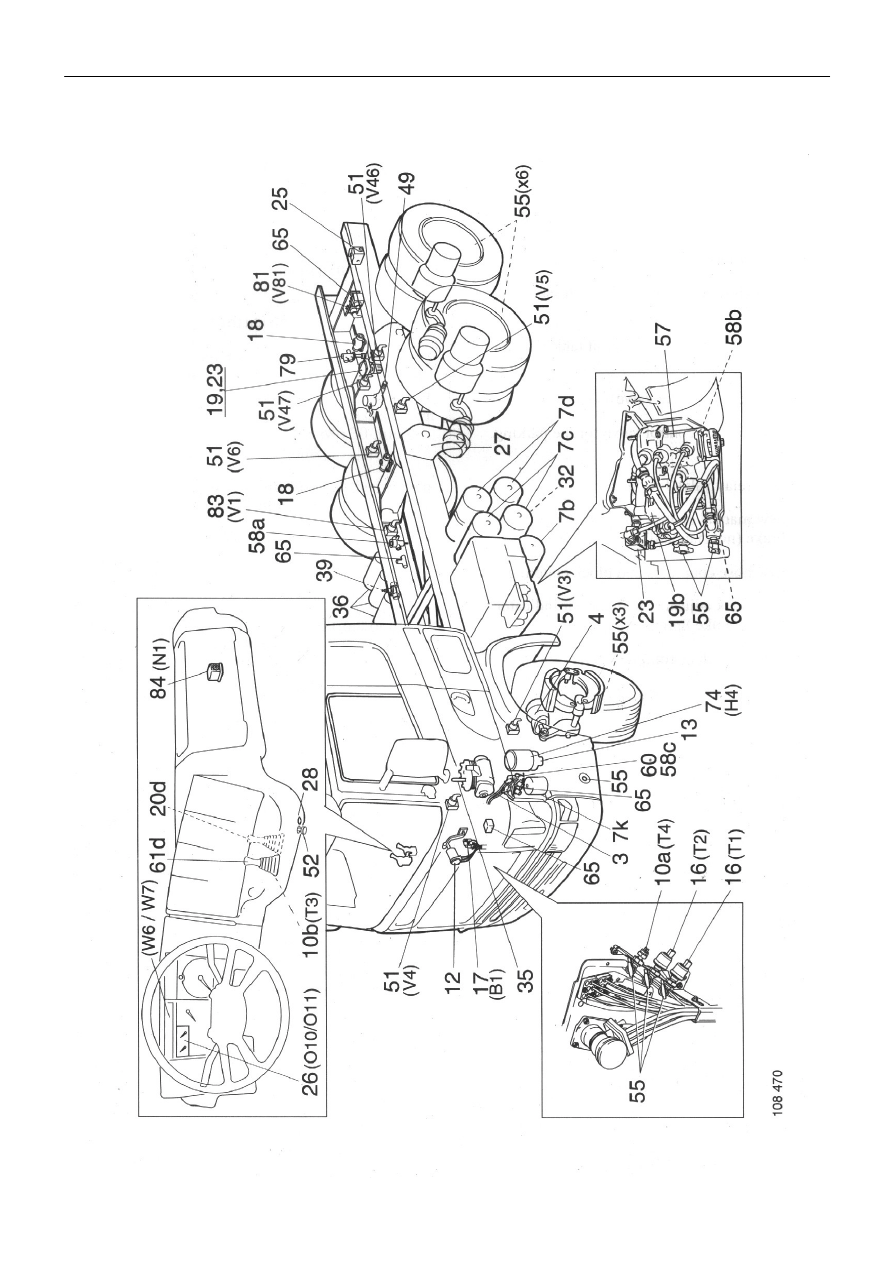

Расположение компонентов






















































Расположение компонентов тормозной системы



10:02-01

7


3 Компрессор
4 Тормозная камера
7b Ресивер для сжатого воздуха, стояночный тормоз и контуры прицепа
7c Ресивер для сжатого воздуха, передний контур
7d Емкость для сжатого воздуха, задний контур
7к Емкость для сжатого воздуха, осушитель воздуха
10а (Т4) Индикатор низкого давления для подачи давления, контур стояночного тормоза
10b (Т3) Индикатор низкого давления рабочего давления, контур стояночного тормоза
12 Клапан рабочего тормоза
13 Предохранительный клапан(14,3бар)
16 (Т1) Датчик давления и контрольно-регулирующее устройство, передний контур
16 (Т1) Датчик давления и контрольно-регулирующее устройство, задний контур
17 (В1)Переключатель лампочки тормоза
18 Клапан быстрого расцепления
19 Ускорительный клапан, задний контур
19b Ускорительный клапан, контур стояночного тормоза
20d Ручной контрольный клапан, контур прицепа
23 Двойной обратный клапан
25 Сцепление тормоза прицепа
26 (О10) Указательный прибор со стрелкой
27 Тормозная камера с пружинным энергоаккумулятором
28 Патрубок заливки, контур стояночного тормоза
32 Спускной клапан
35 Предохранительный клапан(19бар)
36 Ресиверы со сжатым воздухом, пневматическая подвеска
39 Перепускной клапан
49  Ограничительный  клапан  давления  в  тормозных  механизмах  задних  колес  в  зависимости  от
нагрузки
51 (V3-6,V46-47) Контрольный клапан АБС
52 Блокирующий клапан
55 Контрольный штуцер/Штуцер заливки
57 Ускорительный клапан прицепа
58а  Клапан  ограничения  давления  (6,5  бар  для  тормозного  замедлителя  в  выпускной  системе
двигателя, 7,3 бар для других)
58b Клапан ограничения давления (8 бар), стояночный тормоз и контуры прицепа
58с Клапан ограничения давления (9,3 бар), грузовик с пневматической подвеской
60 Предохранительный клапан четырех контуров
61d Ручной контрольный клапан, контур стояночного тормоза
65 Патрубок коллектора
74 (Н4) Осушитель воздуха со встроенным регулятором давления
79 Предохранительный клапан тормоза
81 (V81) Электромагнитный клапан ТС
83(V1) Электромагнитный клапан, тормозной замедлитель в выпускной системе двигателя.
84(N1) Зуммер
W6 Сигнальная лампочка, низкое контурное давление
W7 Сигнальная лампочка, стояночный тормоз

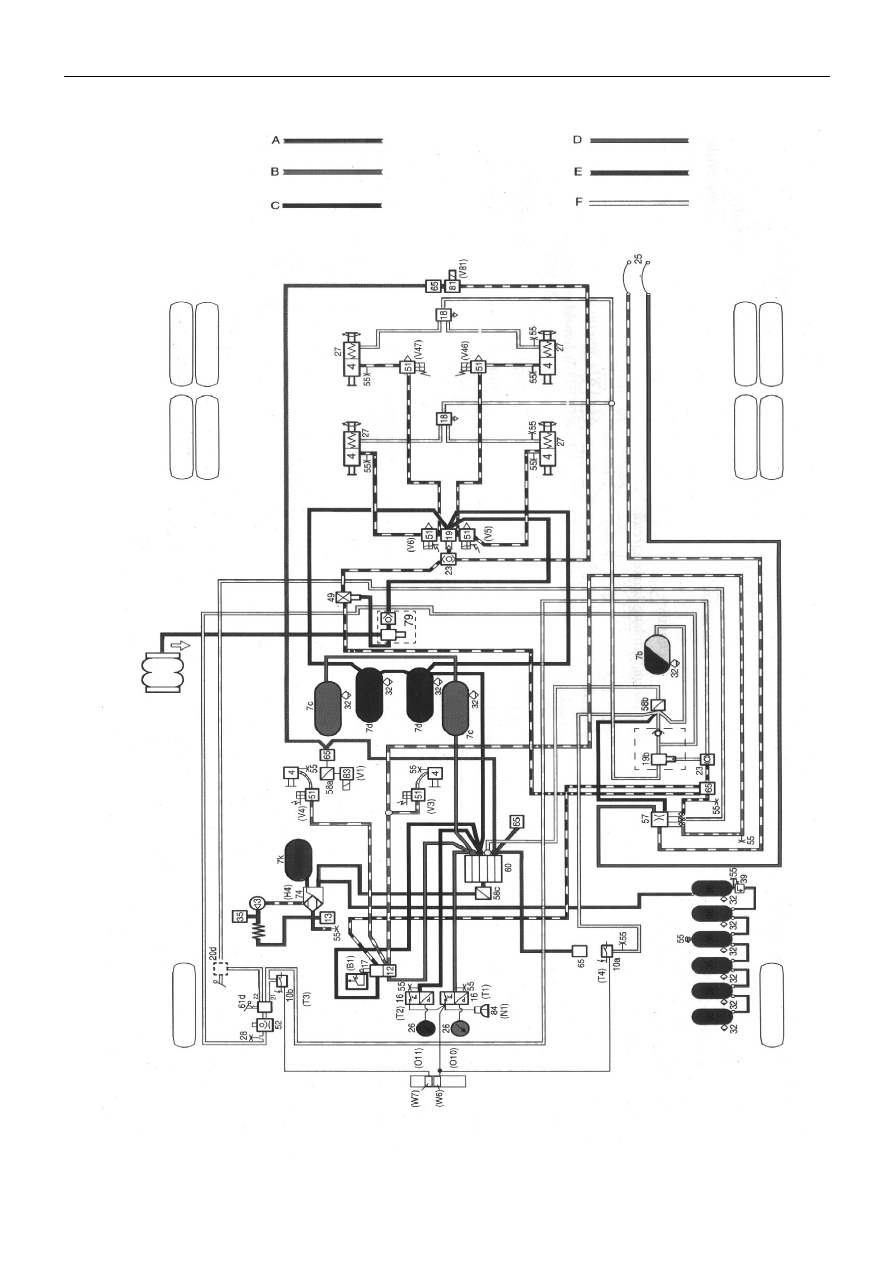

Принудительная схема тормозной системы



10:02-01

8

Принципиальная схема тормозной системы
