Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 21

08:05-01

ã

81

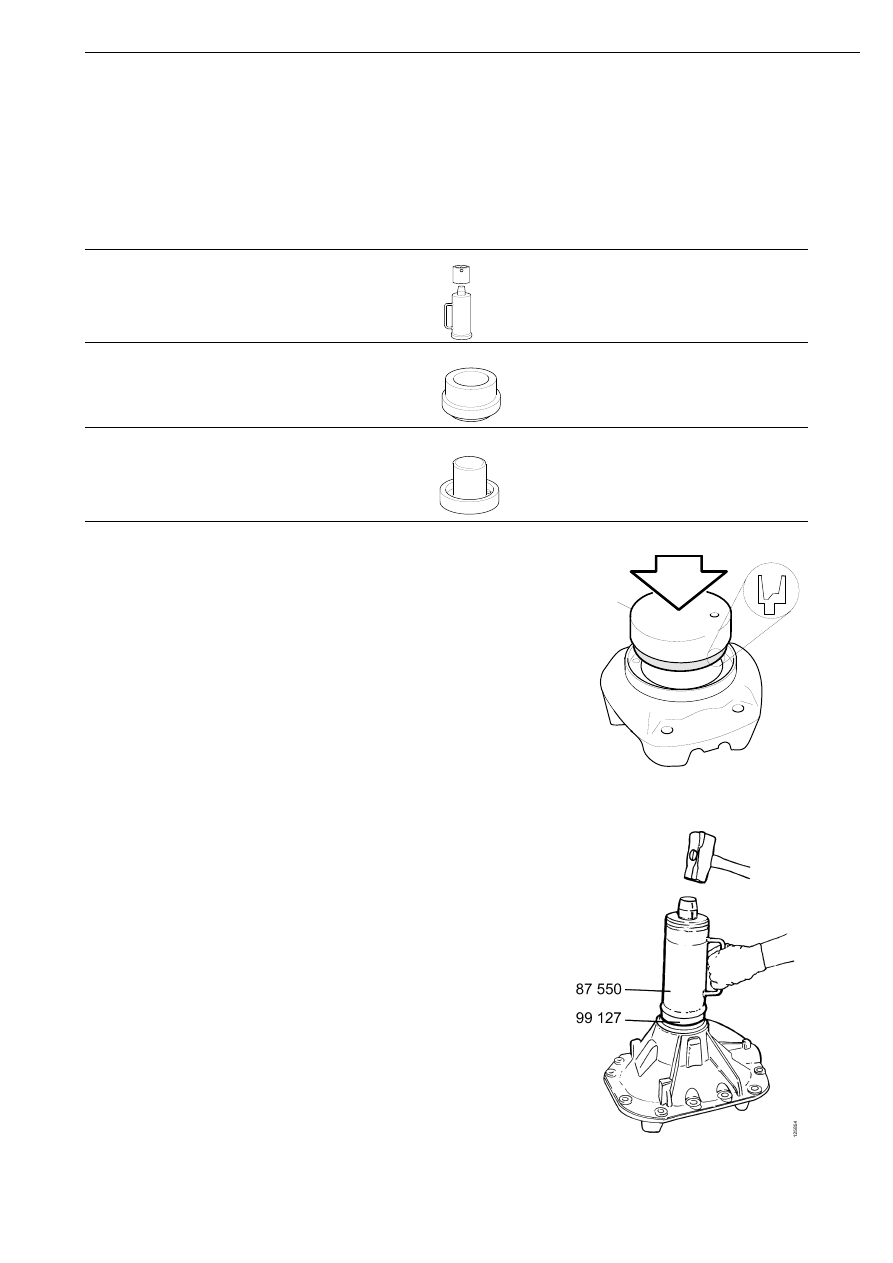

Монтаж крышки уплотнения в картер главной
передачи, RP730/731

Специальные инструменты и
приспособления

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

87 550

Оправка

AD2

99 127

Оправка

AM1

99 377

Оправка

87 550

00

1628

00

1629

99 127

99 377

112

705

1

С помощью оправки 99 377 запрессуйте
новое уплотнение в крышку.

99 377

113 235

2

Ударами молотка или на прессе
запрессуйте крышку уплотнения в картер
главной передачи. Используйте оправки
99 127 и 87 550. Крышка уплотнения
должна быть посажена на фиксирующий
герметик.

Капитальный ремонт

82

ã

08:05-01

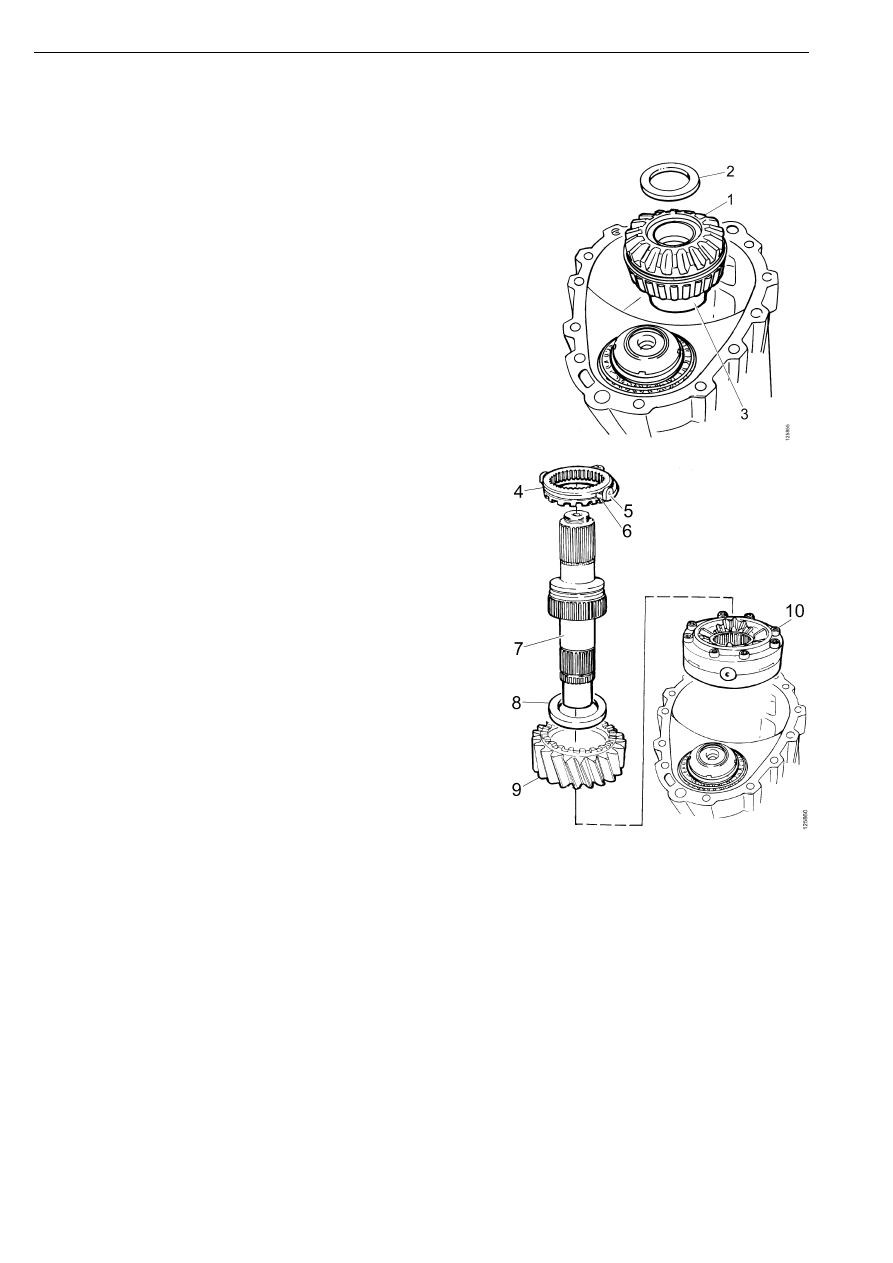

Монтаж входного вала, RBP730

1

Смажьте маслом и установите заднюю
шестерню дифференциала на внутреннее
кольцо подшипника.

2

Установите упорное кольцо.

3

Установите корпус межосевого
дифференциала. Болты крепления чашек
корпуса дифференциала должны
располагаться сверху.

4

Установите переднюю шестерню
дифференциала и упорное кольцо.
Расположите упорное кольцо, так чтобы
его сторона с прорезями была обращена к
шестерне дифференциала.

5

Вставьте в картер главной передачи
входной вал. Проверьте, чтобы шлицы
вала вошли в зацепление со шлицами
крестовины межосевого дифференциала.

6

Установите на входной вал муфту
блокировки, сухари и вилку.

1

Задняя шестерня дифференциала

2

Упорное кольцо

3

Подшипник

4

Муфта блокировки

5

Вилка

6

Сухарь

7

Вал

8

Упорное кольцо

9

Передняя шестерня
дифференциала

10 Болт

Капитальный ремонт

08:05-01

ã

83

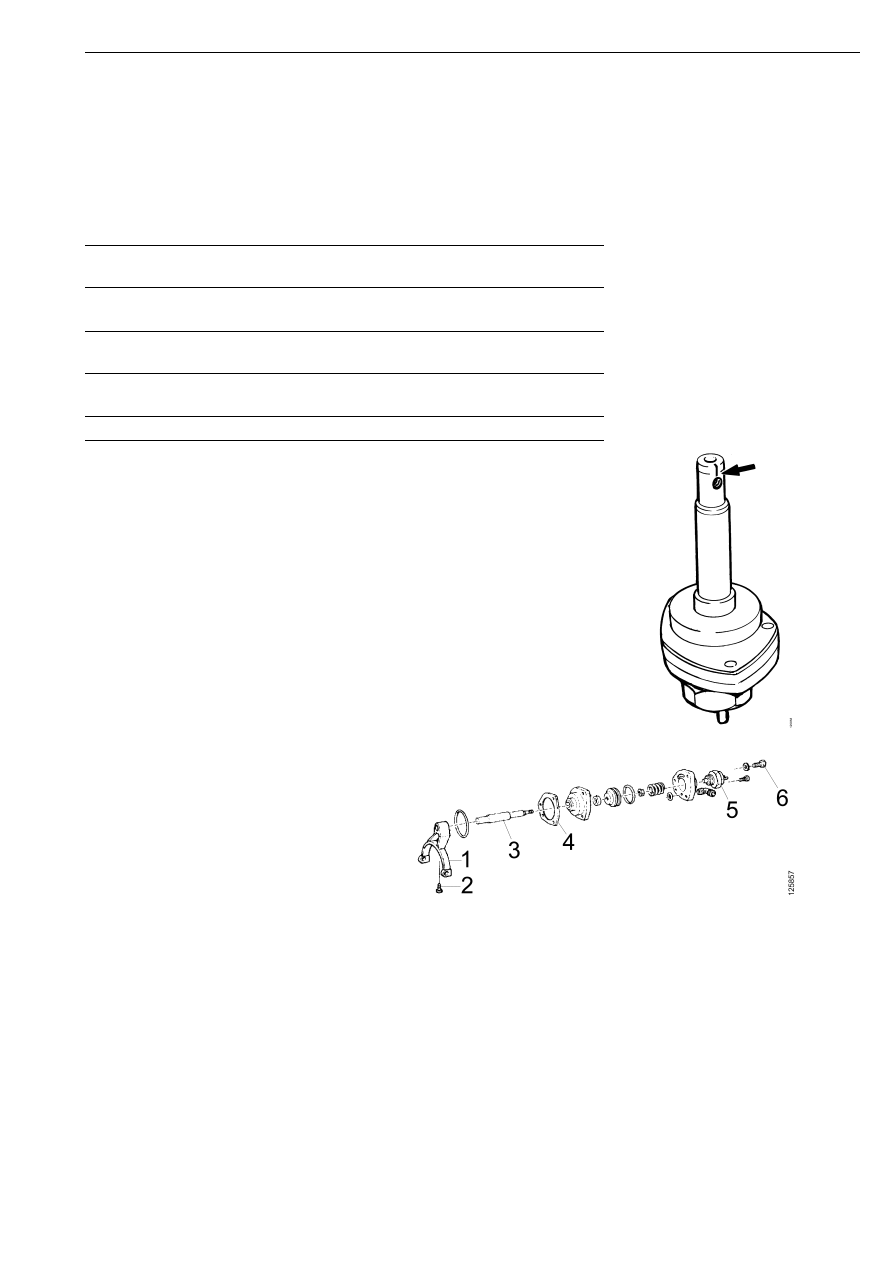

Монтаж и регулировка механизма блокировки
межосевого дифференциала, RBP730

Спецификация

1

Нанесите метку на конце штока
пневмоцилиндра напротив отверстия под
фиксирующий болт. Это облегчит
последующую сборку.

Общие сведения

Фиксирующий герметик

Обозначение по
каталогу 561 200

Допустимый зазор

Зазор между муфтой блокировки и
шестерней дифференциала

0,7 - 1,2 мм

Момент затяжки

Механизм блокировки

20 Н.м

1

Вилка

2

Фиксирующий болт

3

Шток

4

Прокладка

5

Выключатель

6

Болт

Капитальный ремонт

84

ã

08:05-01

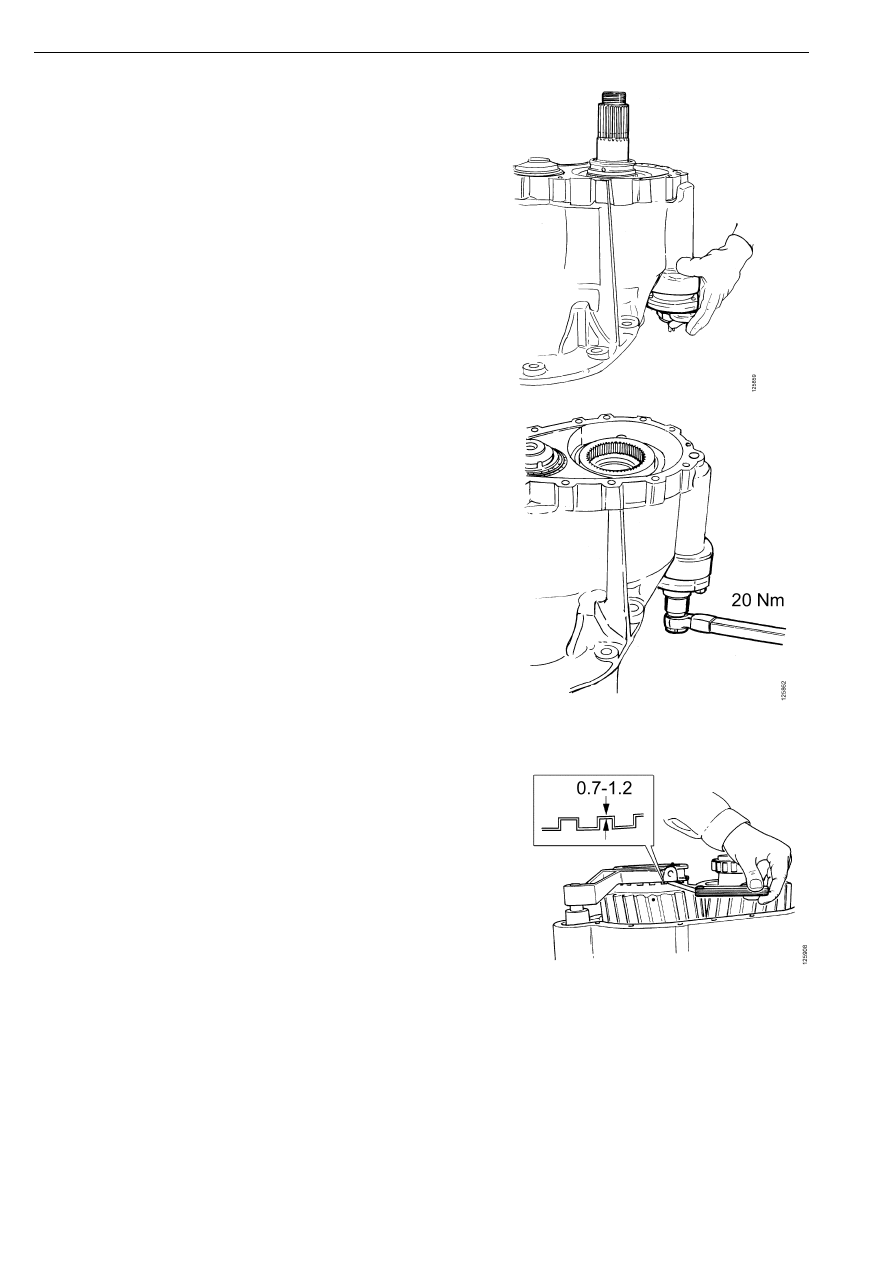

2

Установите механизм блокировки в
картер главной передачи. Проверьте,
чтобы прокладка (прокладки) между
механизмом блокировки и картером была
на месте.

3

Затяните фиксирующий болт вилки.
Болт должен войти в отверстие в штоке.

4

Затяните болты крепления механизма
блокировки дифференциала. Момент
затяжки 20 Н.м.

5

Затяните выключатель моментом 20 Н.м.

6

Проверьте функционирование механизма
блокировки дифференциала.

Подключите к пневмоцилиндру
магистраль сжатого воздуха и проверьте,
чтобы зазор между муфтой блокировки и
шестерней дифференциала находился в
диапазоне 0,7 - 1,2 мм. Зазор может быть
отрегулирован удалением или
добавлением регулировочных прокладок.

7

После регулировки зазора между муфтой
блокировки и шестерней дифференциала
зафиксируйте болт крепления вилки
герметиком.

Капитальный ремонт
