Топливная и выпускная система двигателей Scania. Руководство - часть 57

12

ã

Scania CV AB 2002, Sweden

03:04-02

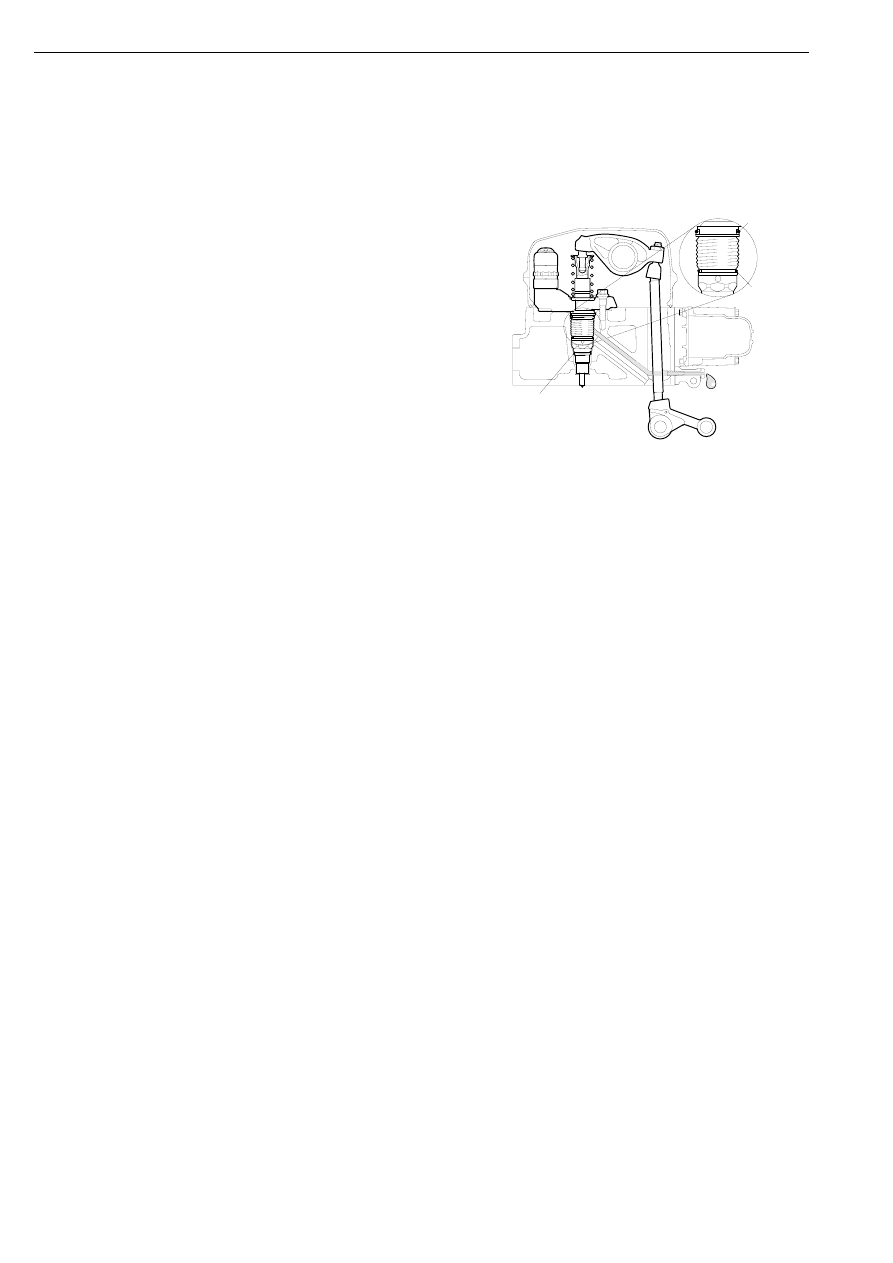

Индикация течи топлива

Дренажный канал проходит от полости, в
которой установлена насос-форсунка, через
полый болт крепления топливной рампы.
Если из дренажного канала вытекает масло,
то это свидетельствует о повреждении
верхнего уплотнительного кольца А. Если из
дренажного канала вытекает топливо, то это
свидетельствует о повреждении среднего
уплотнительного кольца В.

Нижнее кольцо С обеспечивает
дополнительное уплотнение от попадания
охлаждающей жидкости.

A

B

115 919

C

Насос-форсунка

03:04-02

ã

Scania CV AB 2002, Sweden

13

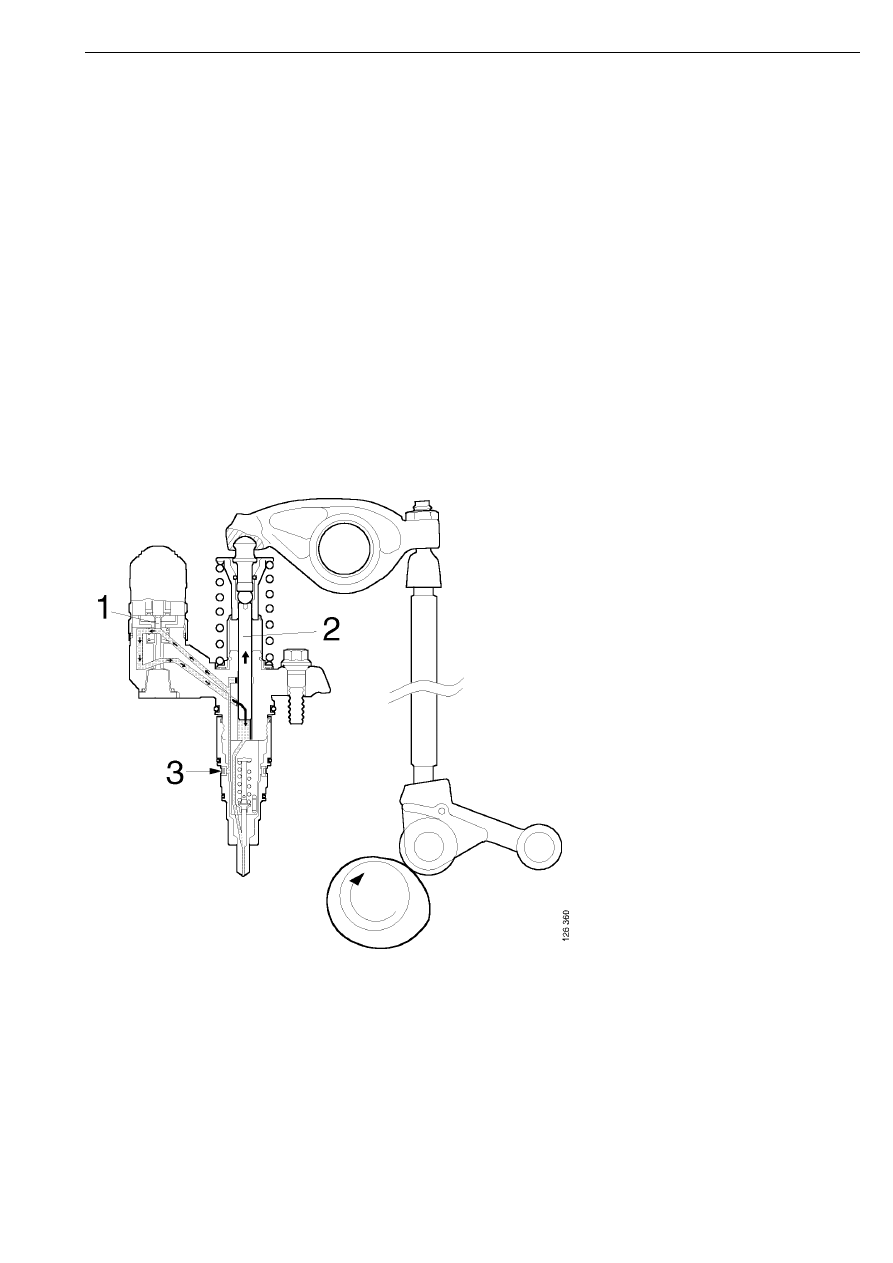

Фаза наполнения топливом

Во течение фазы наполнения топливом
плунжер насосной секции движется вверх к
своему верхнему положению.

Высшая точка профиля кулачка уже прошла
и роликовый толкатель движется по
сбегающей части профиля к тыльной стороне
кулачка.

Топливный клапан 1 открыт и топливо
поступает через отверстия 3 в полость
цилиндра плунжера.

Фаза наполнения топливом продолжается до
тех пор, пока плунжер не достигнет своего
верхнего положения.

1

Топливный клапан

2

Плунжер насосной секции

3

Отверстия для подвода и отвода топлива

Насос-форсунка

14

ã

Scania CV AB 2002, Sweden

03:04-02

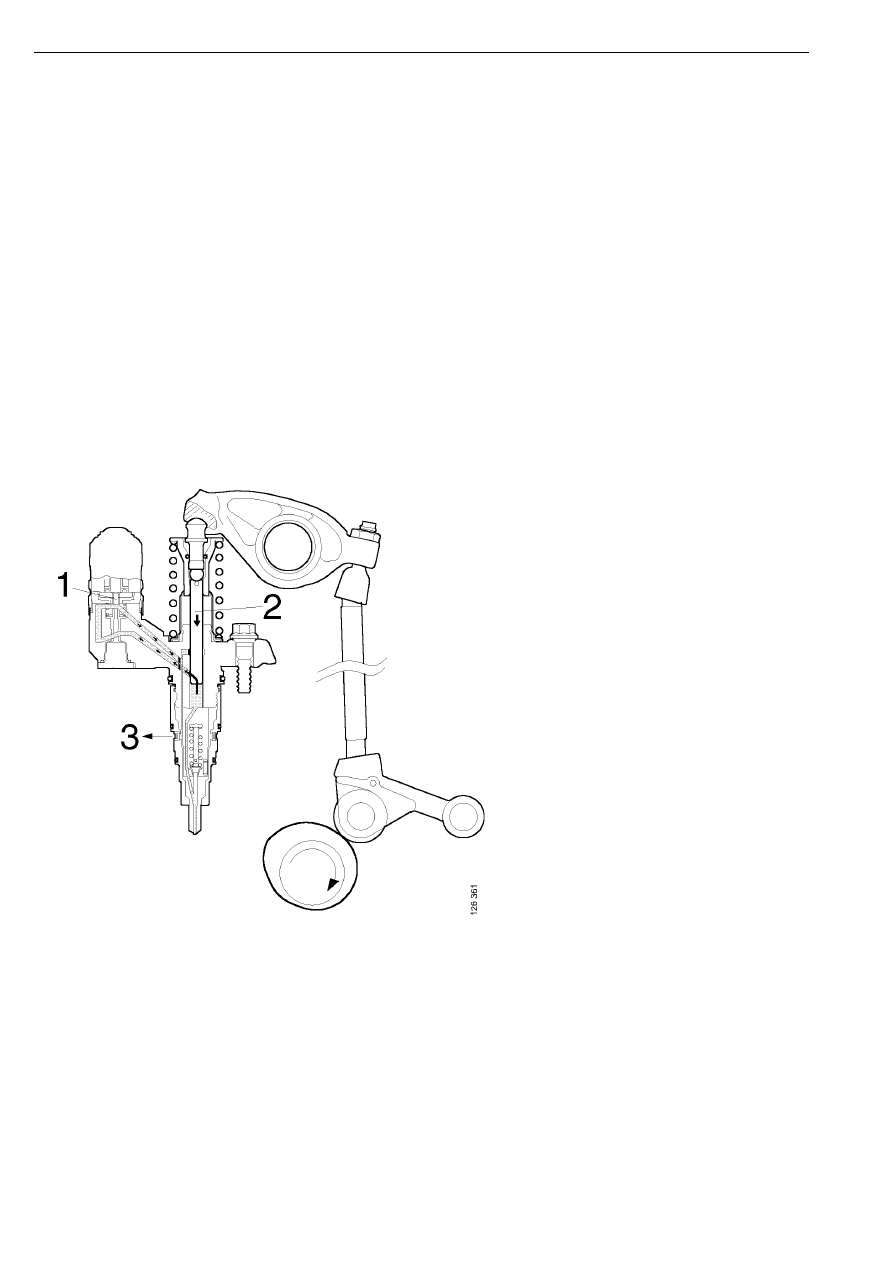

Фаза нагнетания топлива

Фаза нагнетания начинается с того момента,
когда роликовый толкатель переходит на
набегающую часть профиля кулачка
распределительного вала. При этом
роликовый толкатель через штангу и
коромысло перемещает плунжер вниз.

Топливо может перетекать через открытый
клапан 1 по каналу в насос-форсунке через
отверстия 3 в топливную рампу.

Фаза нагнетания продолжается до тех пор,
пока клапан 1 остается открытым.

1

Топливный клапан

2

Плунжер насосной секции

3

Отверстия для подвода и отвода топлива

Насос-форсунка

03:04-02

ã

Scania CV AB 2002, Sweden

15

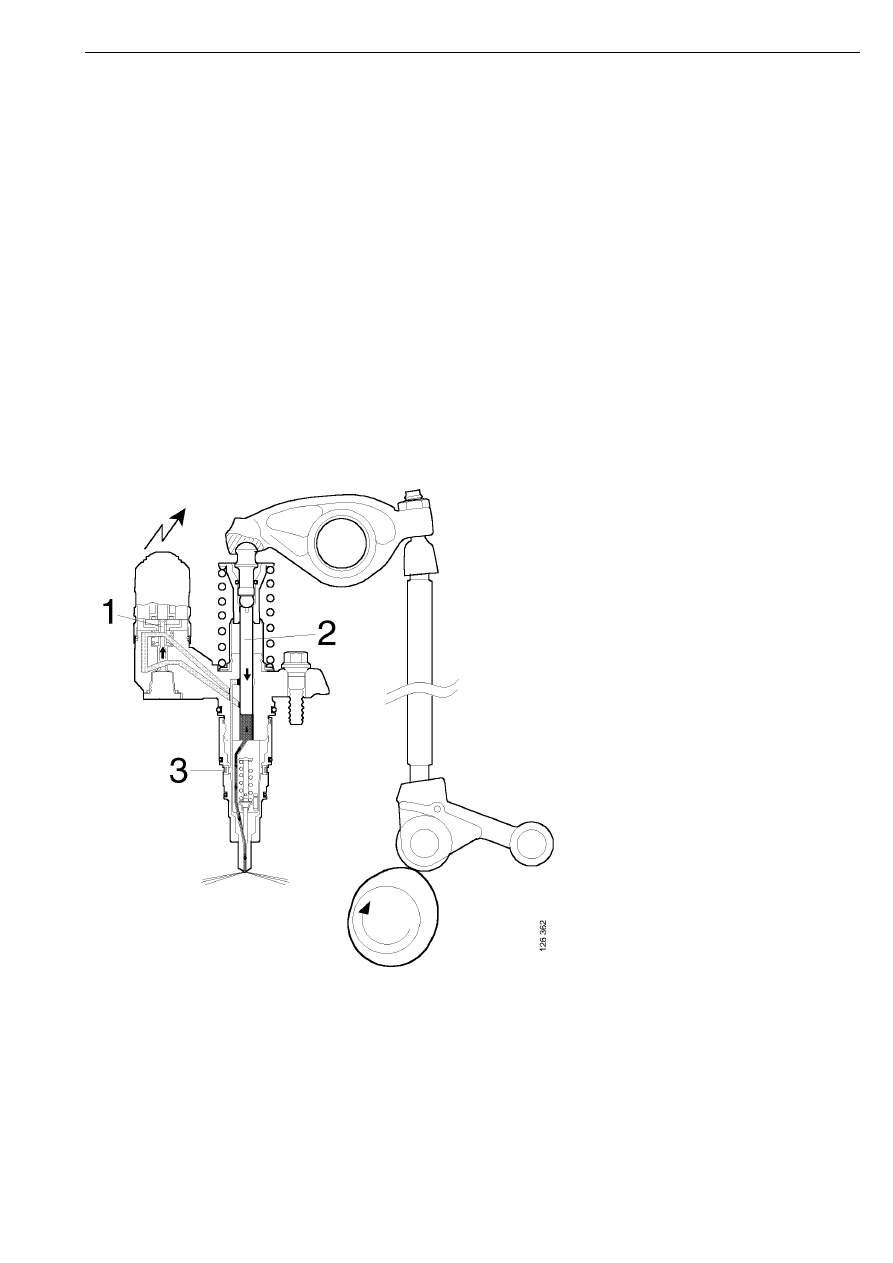

Фаза впрыскивания топлива

Фаза впрыскивания начинается с момента
закрытия топливного клапана 1. Клапан
закрывается при подаче напряжения на
электромагнит клапана. Кулачок
распределительного вала через коромысло
продолжает перемещать плунжер 2 вниз.
Поскольку топливный клапан закрыт,
происходит впрыскивание топлива в цилиндр
двигателя.

Фаза впрыскивания топлива продолжается до
тех пор, пока топливный клапан остается
закрытым.

1

Топливный клапан

2

Плунжер насосной секции

3

Отверстия для подвода и отвода топлива

Насос-форсунка
