Топливная и выпускная система двигателей Scania. Руководство - часть 43

03:04-01

ã

Scania CV AB 2002, Sweden

11

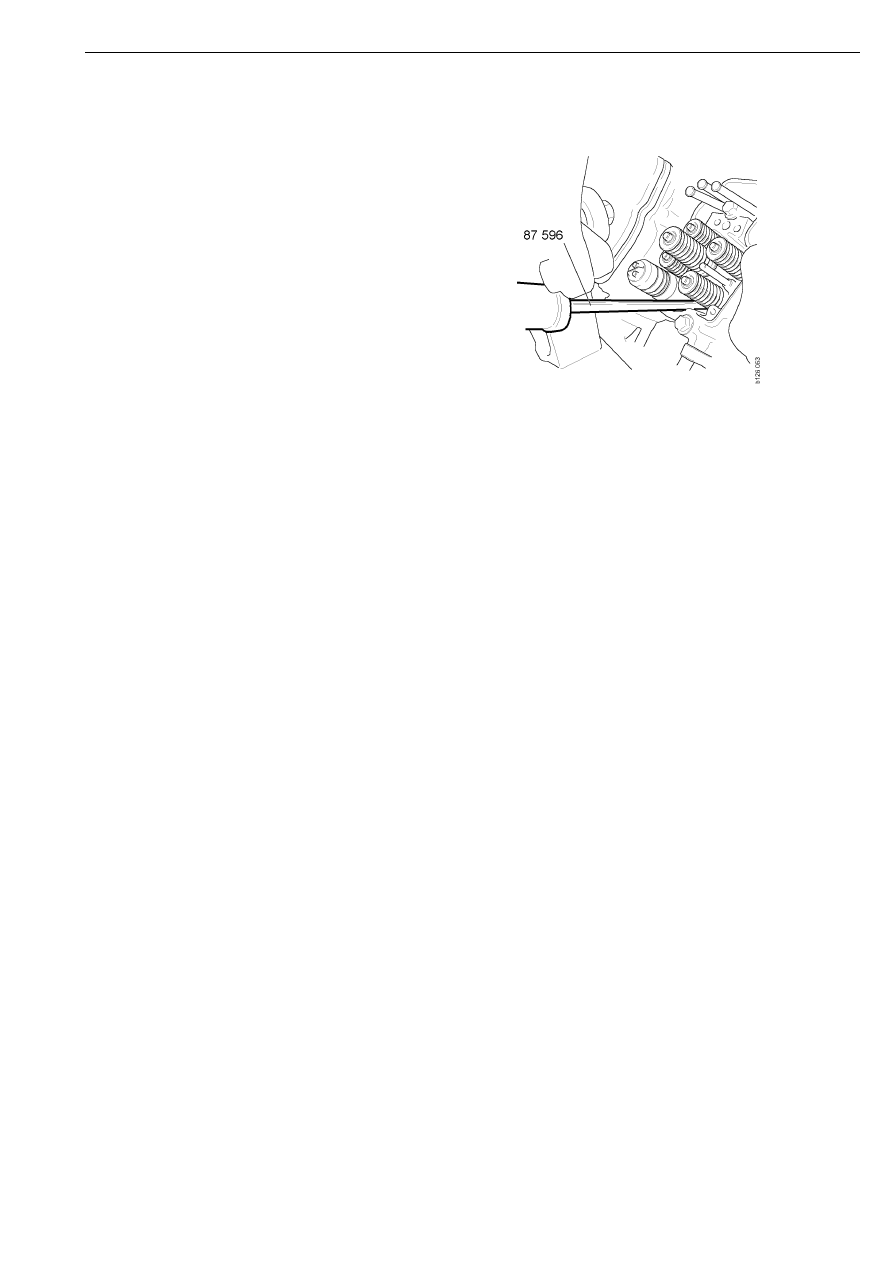

13 Извлеките насос-форсунку. При заедании

насос-форсунки осторожно постучите
резиновым молоточком по корпусу
электромагнитного клапана.

ВНИМАНИЕ! Насос-форсунка не подлежит
разборке. Замените насос-форсунку в сборе.

14 Удалите уплотнительную прокладку из

нижней части седла клапана насос-
форсунки (если она осталась там после
извлечения насос-форсунки).

Демонтаж насос-форсунки

12

ã

Scania CV AB 2002, Sweden

03:04-01

Монтаж насос-форсунки

Спецификация

Специальные инструменты и
приспособления

Примечание: Все работы, связанные с
разгерметизацией топливной системы,
необходимо выполнять в следующей
очередности:

Запустите двигатель и проверьте, нет ли
утечки топлива. Двигатель должен выйти на
плавный режим работы.

После завершения работы необходимо
проверить наличие кодов неисправностей в
памяти блока управления и удалить все коды
при помощи "Scania Diagnos".

Размеры насос-форсунки (при холодном двигателе)

66,9+/-0,1 мм

Наименование

№ детали

Смазка для уплотнительных О-образных
колец насос-форсунки

1 402 039

Момент затяжки

Контргайка на клапанном коромысле

39 Нм

Болт вилочного зажима насос-форсунки

20 Нм + 75°

Опорный кронштейн и ось клапанного коромысла

105 Нм

Болты кабельного разъема насос-форсунки

2 +/-0,2 Нм

Обозначение Наименование

Рисунок

588 179

Динамометрическая
отвертка

114

769

Монтаж насос-форсунки

03:04-01

ã

Scania CV AB 2002, Sweden

13

1

Процедура регулировки насос-форсунки
описана в одноименном разделе.
Убедитесь, что на дне седла клапана не
осталась старая уплотнительная
прокладка. Очистите поверхности седла
клапана насос-форсунки перед тем, как
установить новое уплотнение.

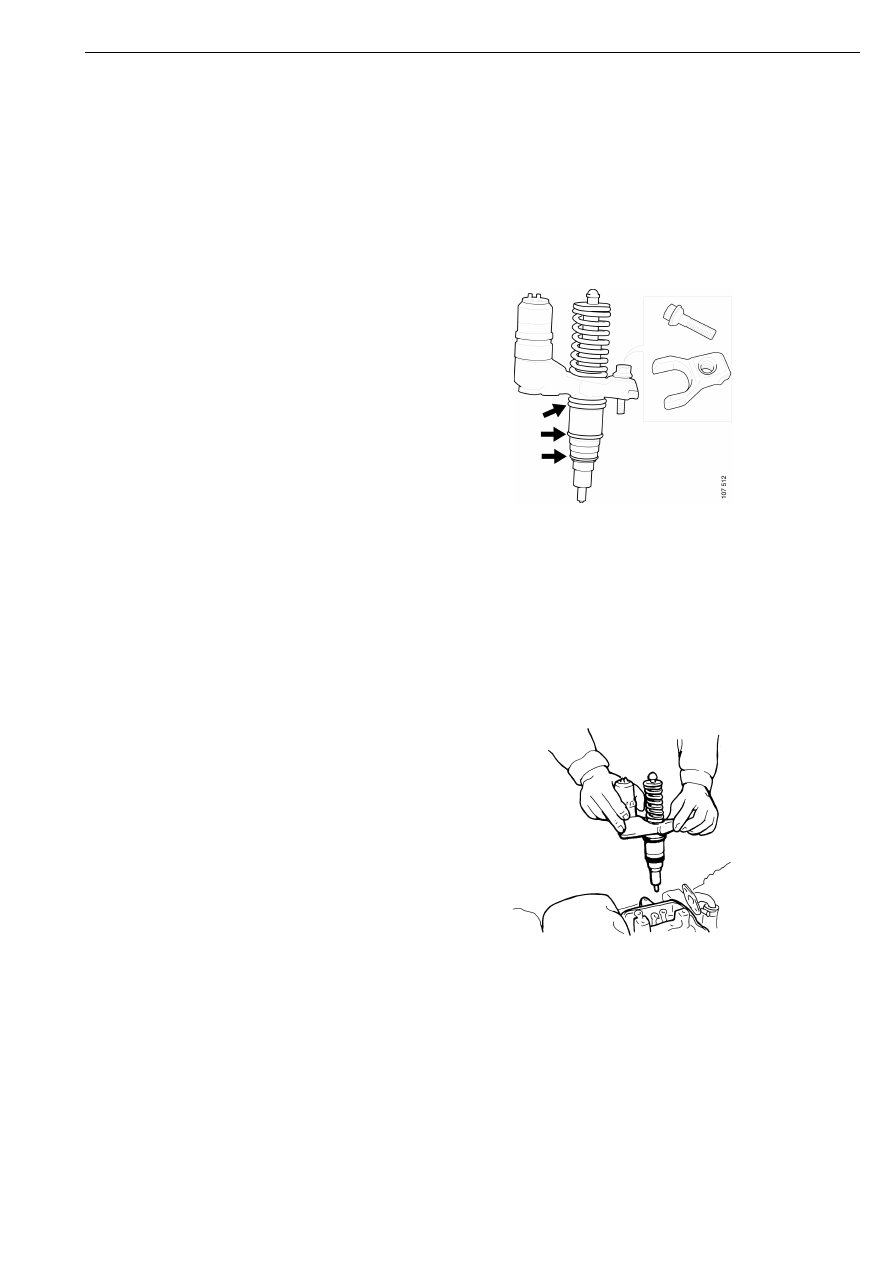

ВНИМАНИЕ! При замене насос-форсунки
всегда заменяйте также О-образное
уплотнительное кольцо и уплотнительную
прокладку. Убедитесь в чистоте поверхностей
в месте установки уплотнения.

2

Смажьте О-образное уплотнительное
кольцо насос-форсунки предназначенной
для этой цели специальной смазкой,
каталожный номер No. 1 402 039.

3

Наденьте новую уплотнительную
прокладку на насос-форсунку.
Уплотнительная прокладка удерживается
на насос-форсунке при помощи
резиновой вставки.

4

При помощи болта закрепите на насос-
форсунке вилочный зажим и установите
сборку в головку цилиндра. Вручную
задвиньте насос-форсунку как можно
глубже.

107 513

Монтаж насос-форсунки

14

ã

Scania CV AB 2002, Sweden

03:04-01

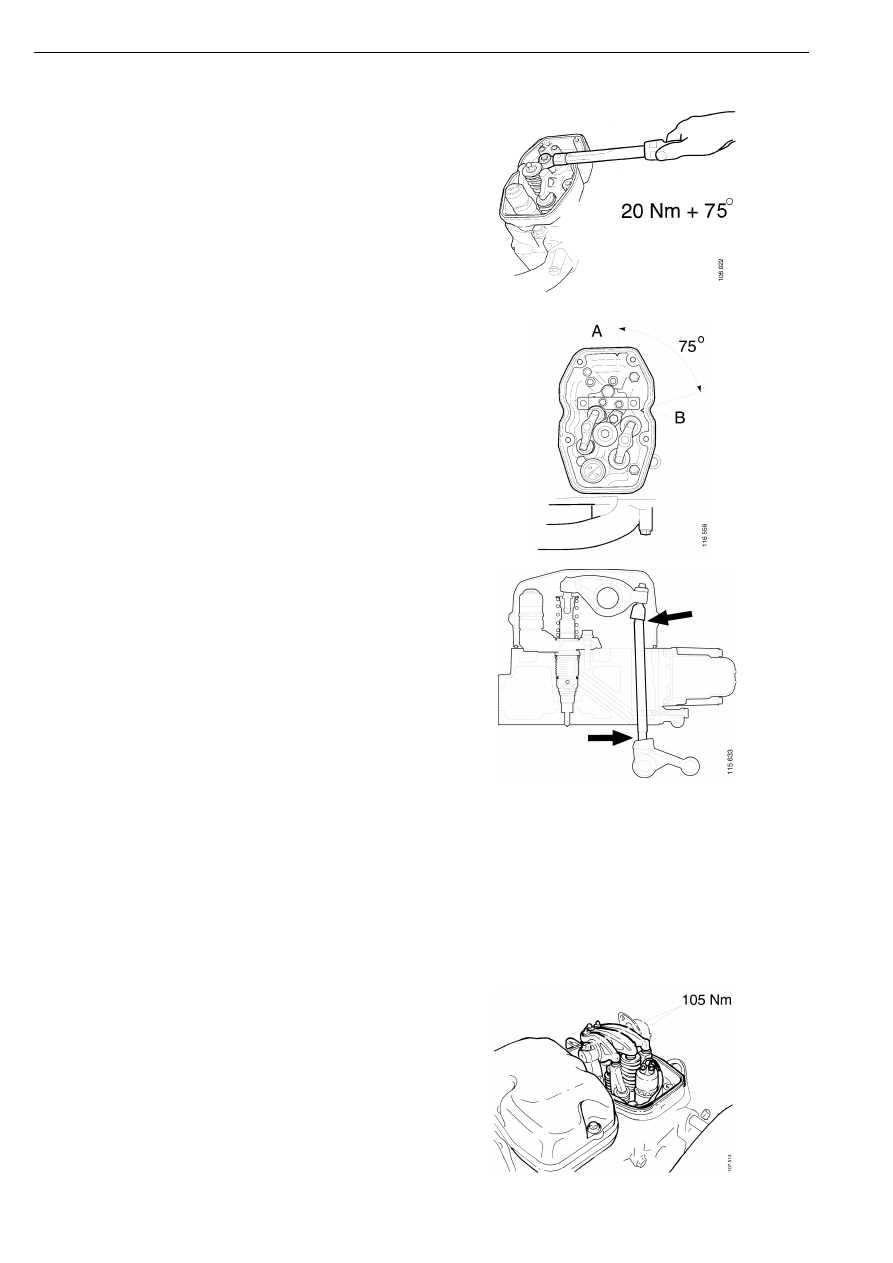

Примечание: Убедитесь, что вилочный
зажим и крепежный болт хорошо очищены и
обезжирены.

5

Затяните болт моментом 20 Нм, а затем
доверните его на угол 75°. На коромысле
клапана имеются две отметки,
расположенные под углом 75°
относительно друг друга.

ВНИМАНИЕ! Убедитесь, что толкатели
установлены в правильном положении.
Убедитесь, что толкатель в нижнем
положении надежно прикреплен к насос-
форсунке при помощи пружинного
стопорного кольца.

ВНИМАНИЕ! Если клапанные коромысла
были сняты более чем с одного цилиндра, до
начала выполнения процедуры регулировки
необходимо полностью отвернуть
крепежные болты коромысел.

6

Установите на место ось клапанных
коромысел. Болты необходимо
затягивать попеременно, таким образом,
чтобы моменты затяжки болтов
возрастали равномерно. В противном
случае какой-либо болт может согнуться.
Момент силы затяжки болтов равен
105 Нм.

7

Процедура регулировки насос-форсунки
описана в одноименном разделе.

Монтаж насос-форсунки
