GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido del respaldo

78A

A

78A-4

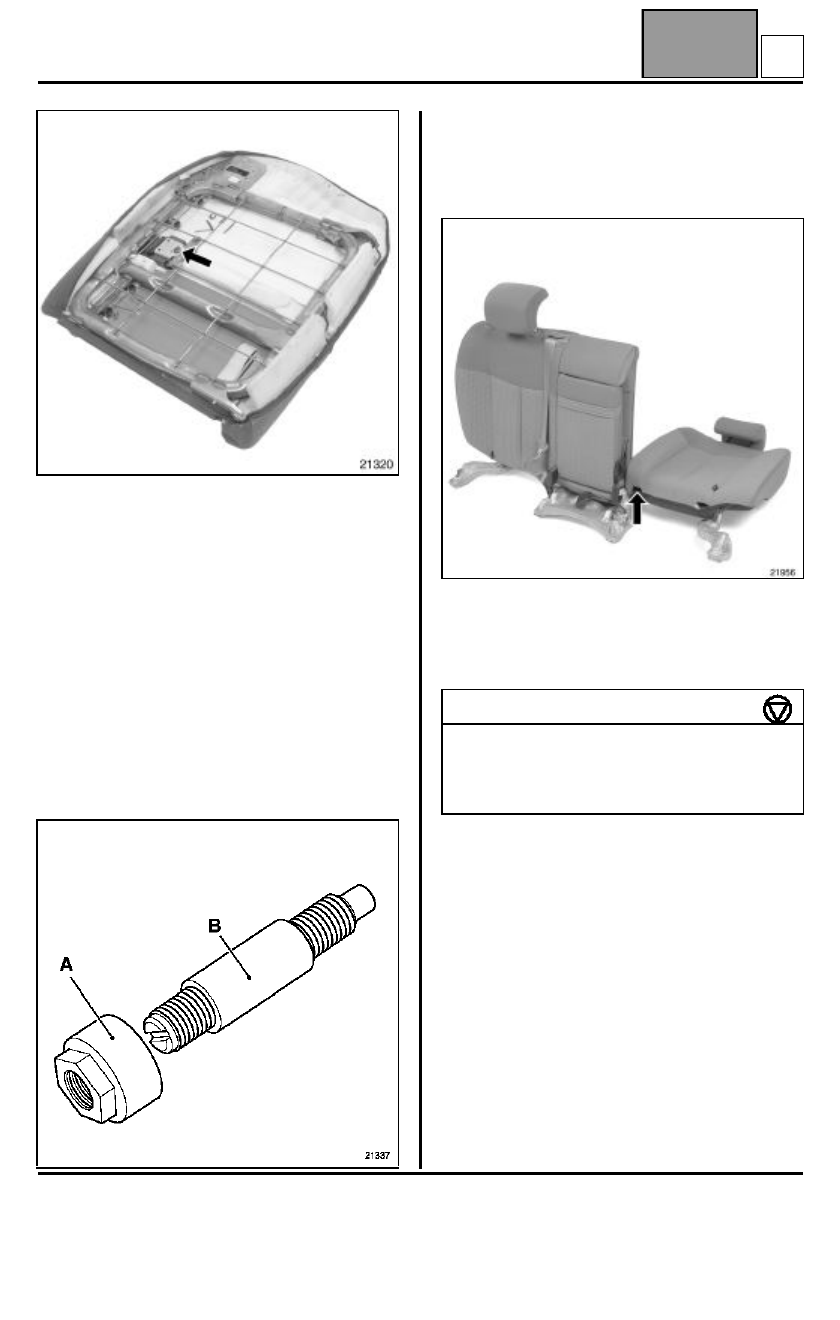

Extraer la fijación del enrollador.

Sacar parcialmente el enrollador.

Soltar la tapa del cinturón (presionando los dos
trinquetes por el interior del respaldo).

Extraer el conjunto "guarnecido-espuma".

PARTICULARIDADES DE LA REPOSICIÓN

NOTA: los cierres de la cremallera se cierran mediante
el útil (Car. 1558), (ver generalidades capítulo 05B).

ATENCIÓN: cerrar las cremalleras antes de
ensamblar los dos respaldos.

Antes de ensamblar los respaldos, retirar la tuerca (A)
del eje (B).

Con un destornillador plano, posicionar el eje (B) en la
armadura y aflojar 2/3.

Ensamblar el conjunto de los respaldos con el soporte
central.

Colocar la tuerca.

PARES DE APRIETE (en N.m)

Enrollador de cinturón

  21

Pedúnculos

  21

Tuerca de fijación del respaldo

  35

B

ACCESORIOS DE ASIENTOS

Guarnecidos inferiores del asiento delantero

79A

A

79A-1

179A

ACCESORIOS DE ASIENTOS

Guarnecidos inferiores del asiento delantero

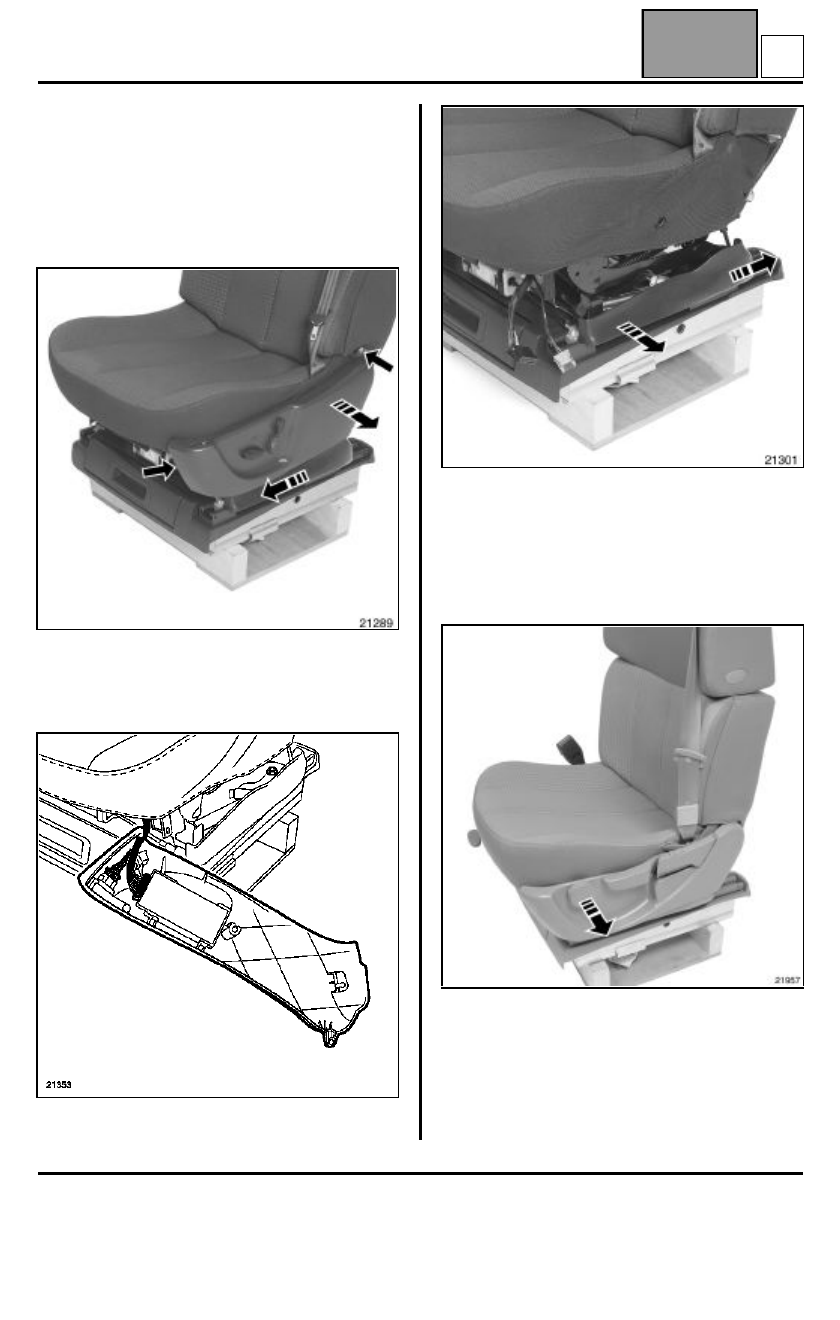

EXTRACCIÓN

NOTA: durante la extracción de los guarnecidos
inferiores, será necesario prever una colección de
grapas.

Extraer el asiento completo (capítulo 75A.A)
(respetar las reglas de seguridad).

Extraer las dos fijaciones del guarnecido, desgrapar
éste en la parte trasera y sacarlo hacia la parte
delantera del vehículo.

Sacar los dos conectores y retirar el guarnecido.

Soltar el guarnecido en la parte delantera.

Soltar el guarnecido hacia atrás.

PARTICULARIDAD DEL ASIENTO MANUAL

Soltar la moleta del reglaje del asiento.

A

ACCESORIOS DE ASIENTOS

Guarnecidos inferiores del asiento delantero

79A

A

79A-2

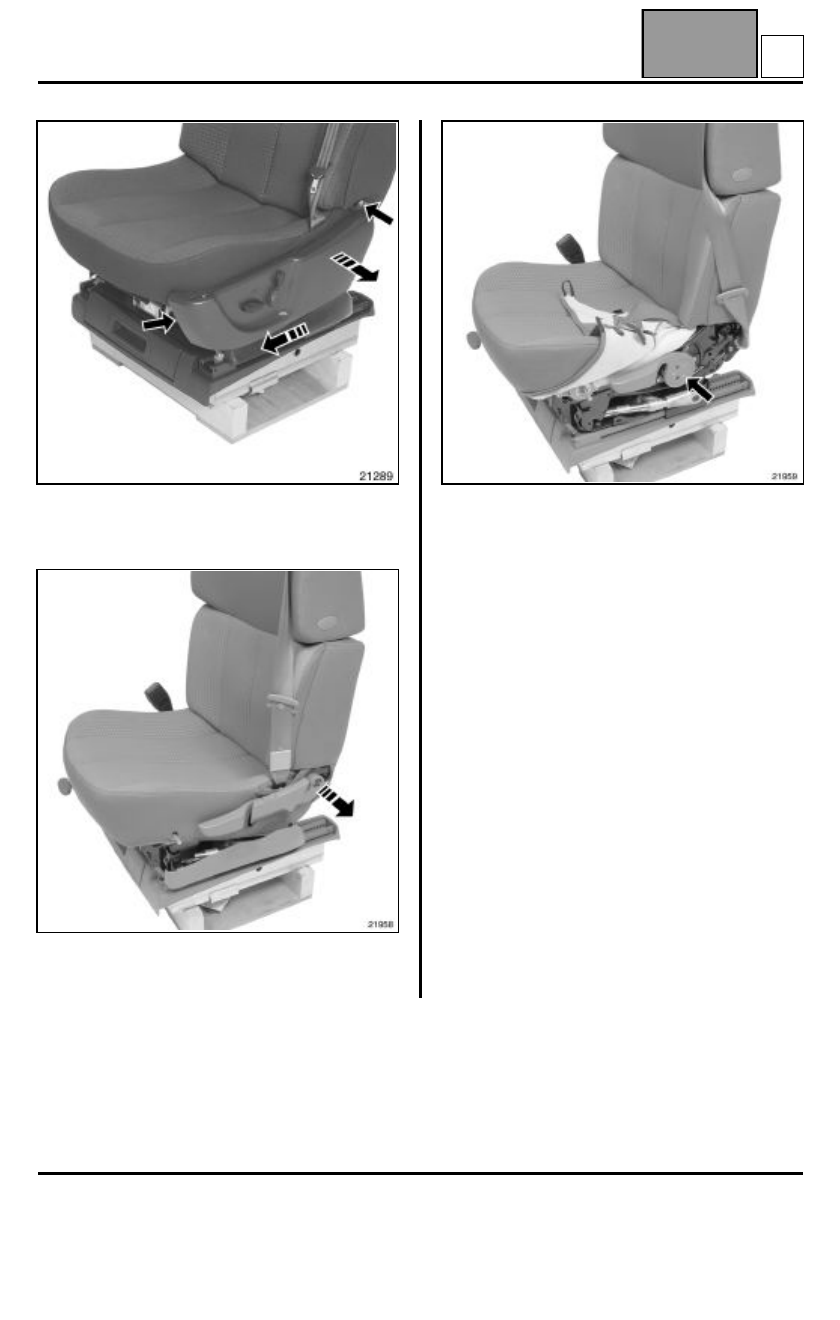

La extracción del guarnecido es idéntica a la del
modelo eléctrico.

Soltar el mando del motor de reglaje del respaldo,
extraer o soltar el conector.

Sacar parcialmente el guarnecido del asiento.

ATENCIÓN: al extraer la empuñadura de bombeo,
cambiar imperativamente el mecanismo de reglaje en
altura del asiento.

A

ACCESORIOS DE ASIENTOS

Bloqueo del respaldo trasero

79A

A

79A-3

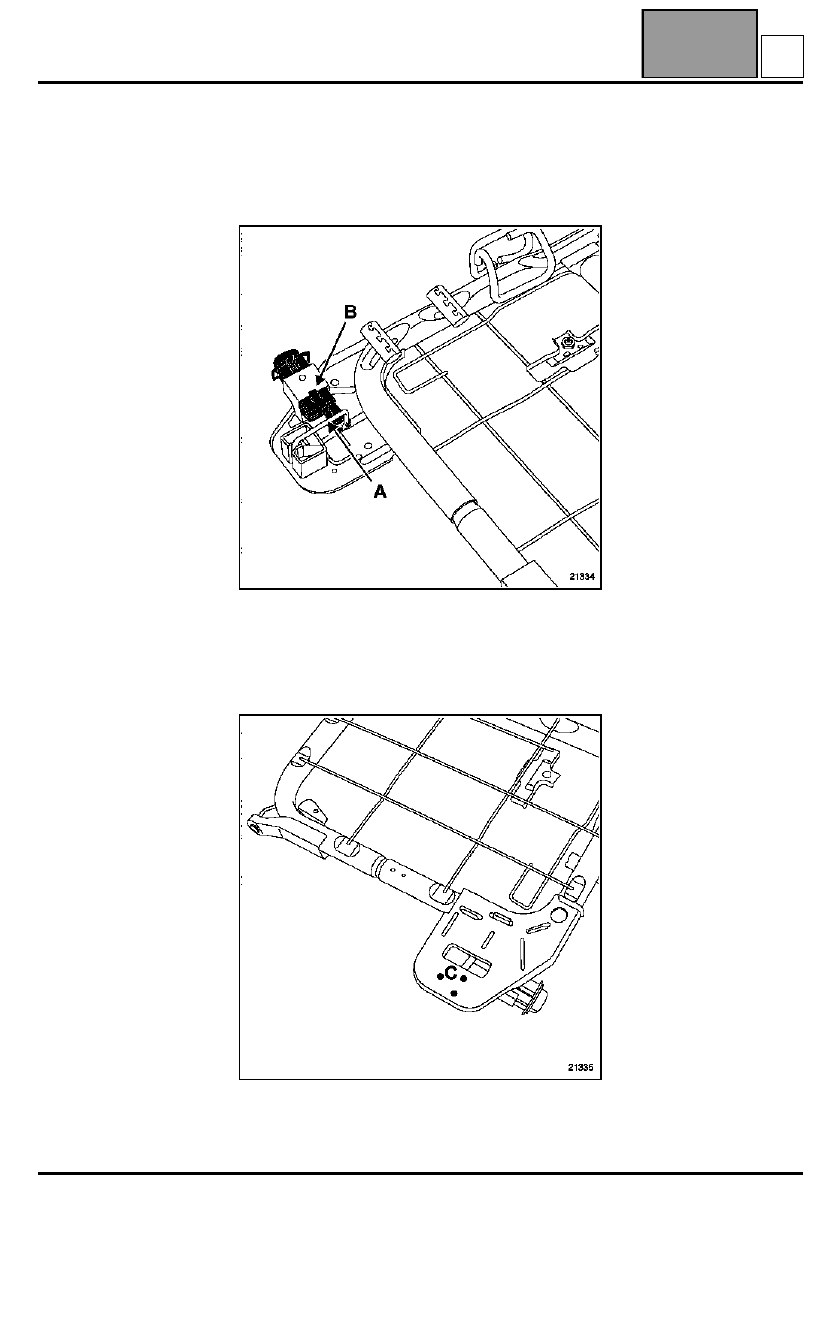

Bloqueo del respaldo trasero

EXTRACCIÓN

Extraer:
– el respaldo (capítulo 76A),
– el guarnecido del respaldo (capítulo 78A.B).

Pulsar el botón de desbloqueo.

Sacar:
– la varilla (A),
– los clips (B) y retirar el botón pulsador.

Extraer los remaches (C) y retirar la cerradura.

B
