GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta delantera

72A

A

72A-1

172A

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta delantera

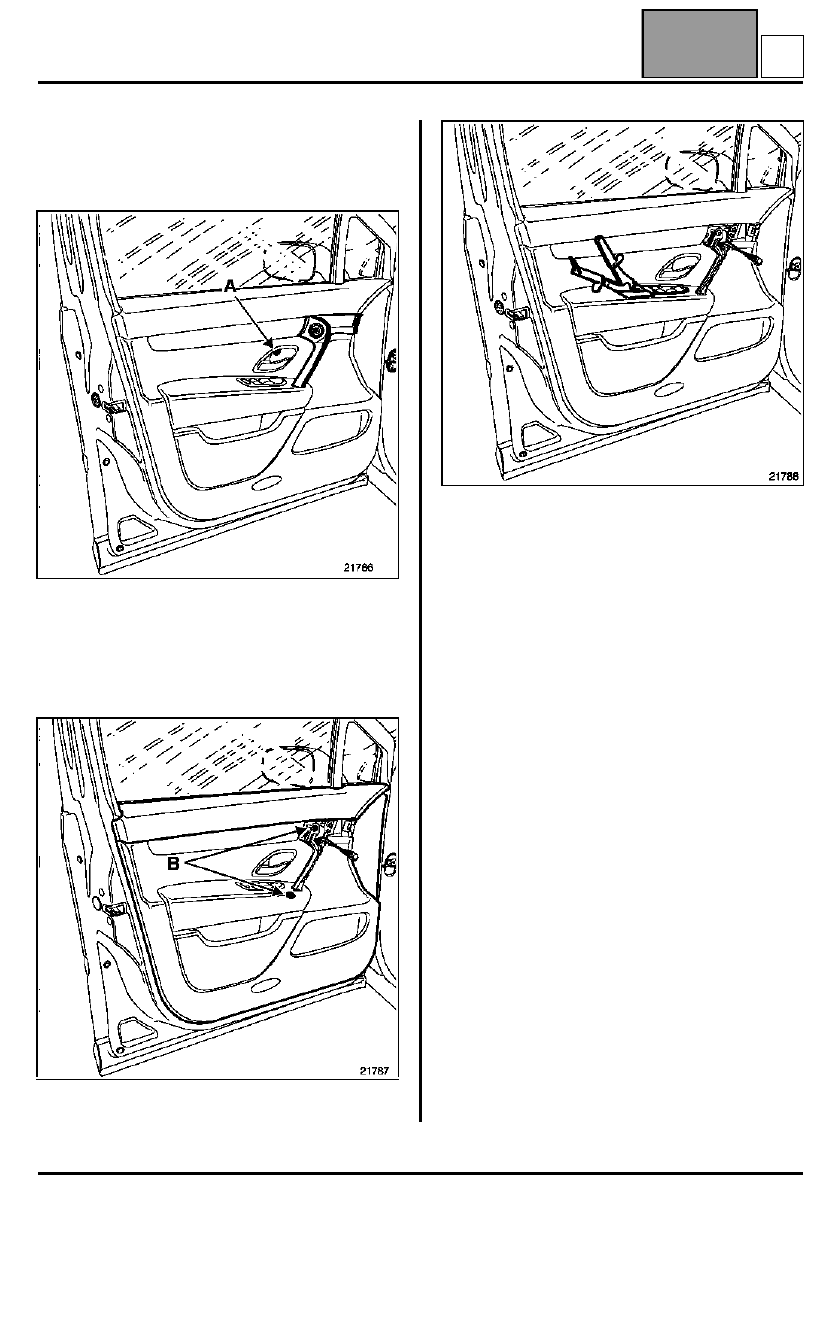

EXTRACCIÓN

NOTA: la extracción de las rejillas de los altavoces
requiere la extracción del guarnecido de puerta.

Extraer:
– la tapa del asa de tiro y después desconectar el

conector de mando del retrovisor,

– el obturador y el tornillo de fijación (A) del mando de

apertura interior,

– los dos tornillos de fijación del asa de tiro (B).

Proteger el guarnecido (ejemplo: cúter de masilla) y
mediante la pinza de desgrapar, soltar la platina del
elevalunas (en la parte trasera) y después
desconectar sus conectores.

Con la pinza de desgrapar, extraer el panel del
guarnecido (nueve grapas).

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta delantera

72A

A

72A-2

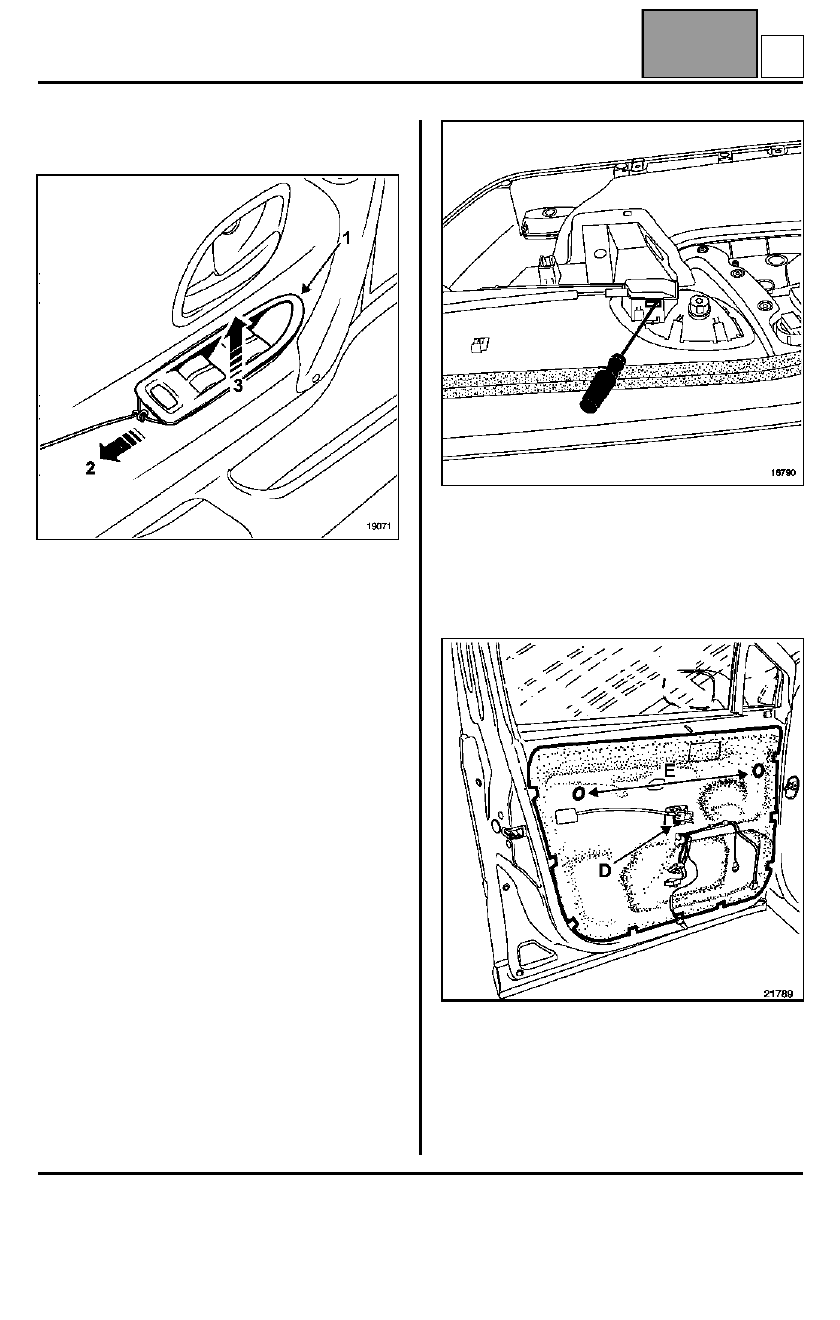

Otro método de extracción de la platina del
elevalunas

Hacer un nudo corredizo en el extremo de un cable
eléctrico, con funda, de (3 mm) después hacer pasar
el otro extremo por el nudo.

Insertar el lazo obtenido en (1) entre el guarnecido y el
labio de la platina, a lo largo de su periferia.

Tirar del extremo del cable (2) y sacar
simultáneamente la platina (3), de manera que las
laminillas queden encajadas contra la platina.

Con un destornillador plano, soltar la tapa de fijación
del cable de mando de apertura interior.

Desconectar el altavoz y el iluminador de puerta.

Extraer:
– el panel,

– el tornillo (D) y después sacar el soporte de la platina

elevalunas,

– las dos guías (E).

Despegar cuidadosamente la película de estanquidad.

Al extraer ésta, la masilla de estanquidad debe
permanecer con la película.

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta delantera

72A

A

72A-3

REPOSICIÓN

Presentar la película de estanquidad, centrar ésta con
la ayuda de dos guías (E).

Pegar la película en todo su contorno.

Mantener el mando de aper tura interior en posición
cerrada.

Presentar el conjunto tapa y cable en su sitio, después
encajar el conjunto.

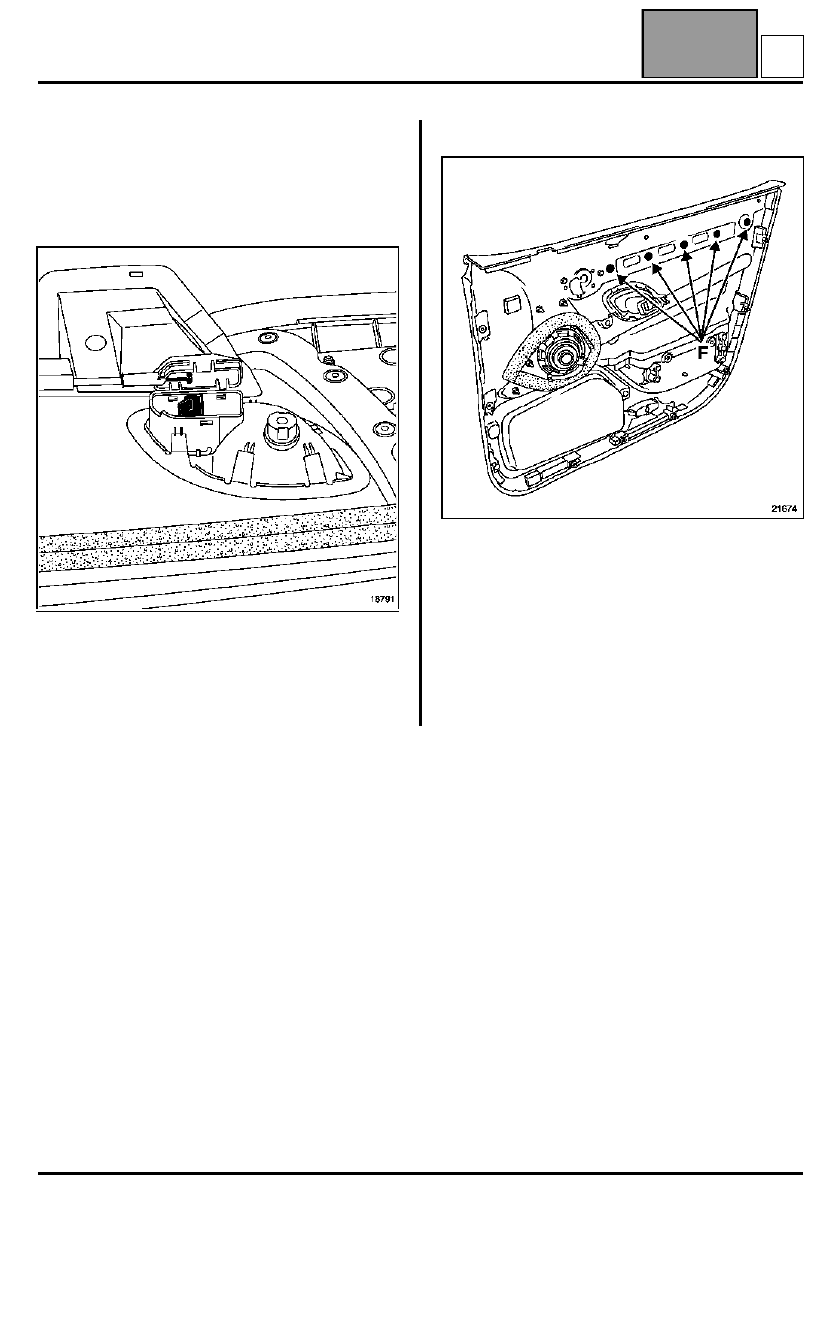

EXTRACCIÓN DEL ELEMENTO DEL GUARNECIDO

Extraer las fijaciones (F) y después sacar el elemento
del guarnecido.

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta trasera

72A

A

72A-4

Guarnecido de la puerta trasera

EXTRACCIÓN

NOTA: la extracción de las rejillas de los altavoces
requiere la extracción del guarnecido de puerta.

Extraer:
– la tapa del asa de tiro y después desconectar el

conector de mando del elevalunas,

– el obturador y el tornillo de fijación (A) del mando de

apertura interior,

– los dos tornillos de fijación del asa de tiro (B).

Con la pinza de desgrapar, extraer el panel del
guarnecido (1) (ocho grapas).

Sacar parcialmente el guarnecido en (2) y después
en (3).

Con un destornillador plano, soltar la tapa del mando
de apertura interior.

Desconectar el altavoz y el iluminador de puerta.

Extraer el panel.

B
