MECANISMOS DE ABRIENTES NO LATERALES

Techo solar

52A

A

52A-4

Techo solar

EXTRACCIÓN

Extraer el guarnecido del techo (capítulo 71A.J).

Desconectar los conectores del motor del techo solar.

Bascular los respaldos de los asientos traseros.

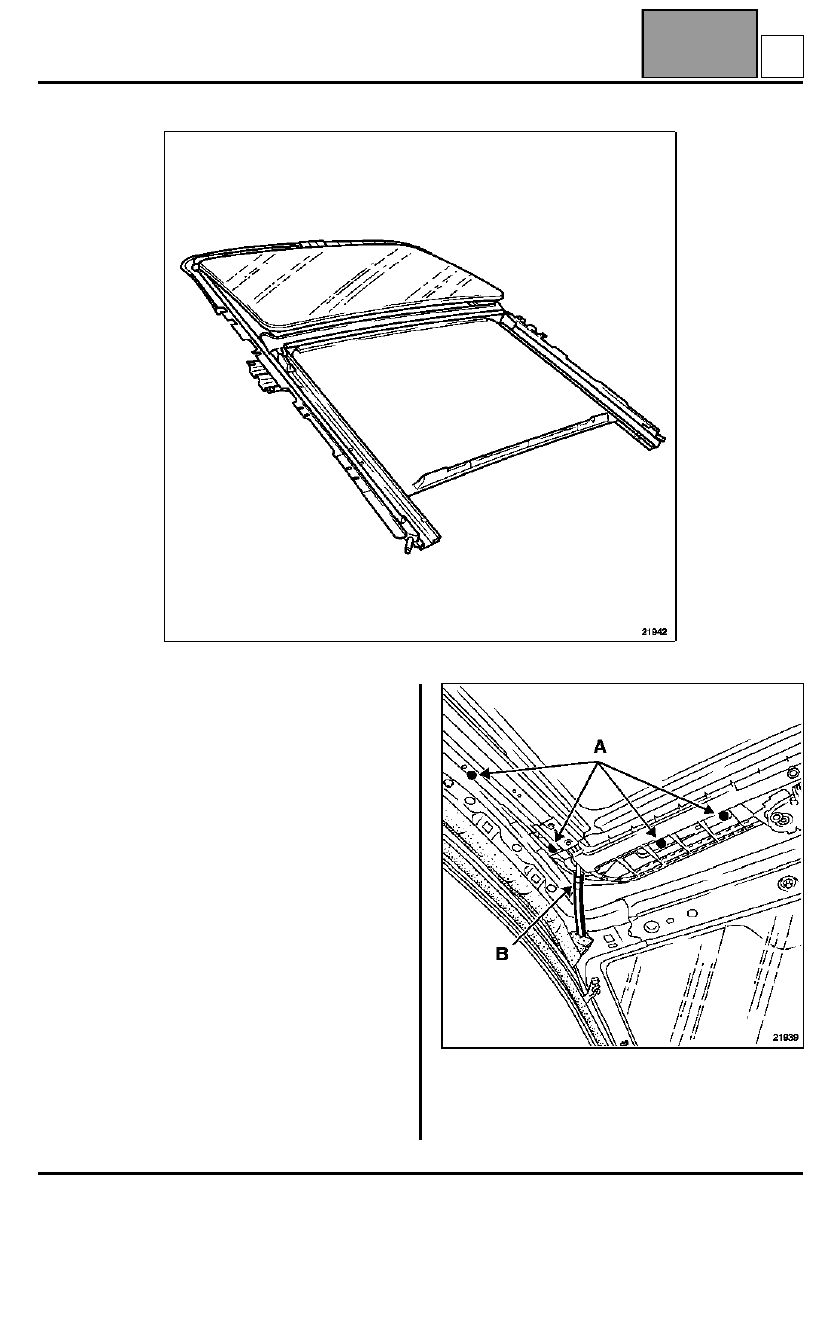

Extraer:
– los doce tornillos de fijación (A) (M5 cabeza

hexagonal de 8 mm),

– los cuatro tubos de evacuación del agua (B).

D

MECANISMOS DE ABRIENTES NO LATERALES

Techo solar

52A

A

52A-5

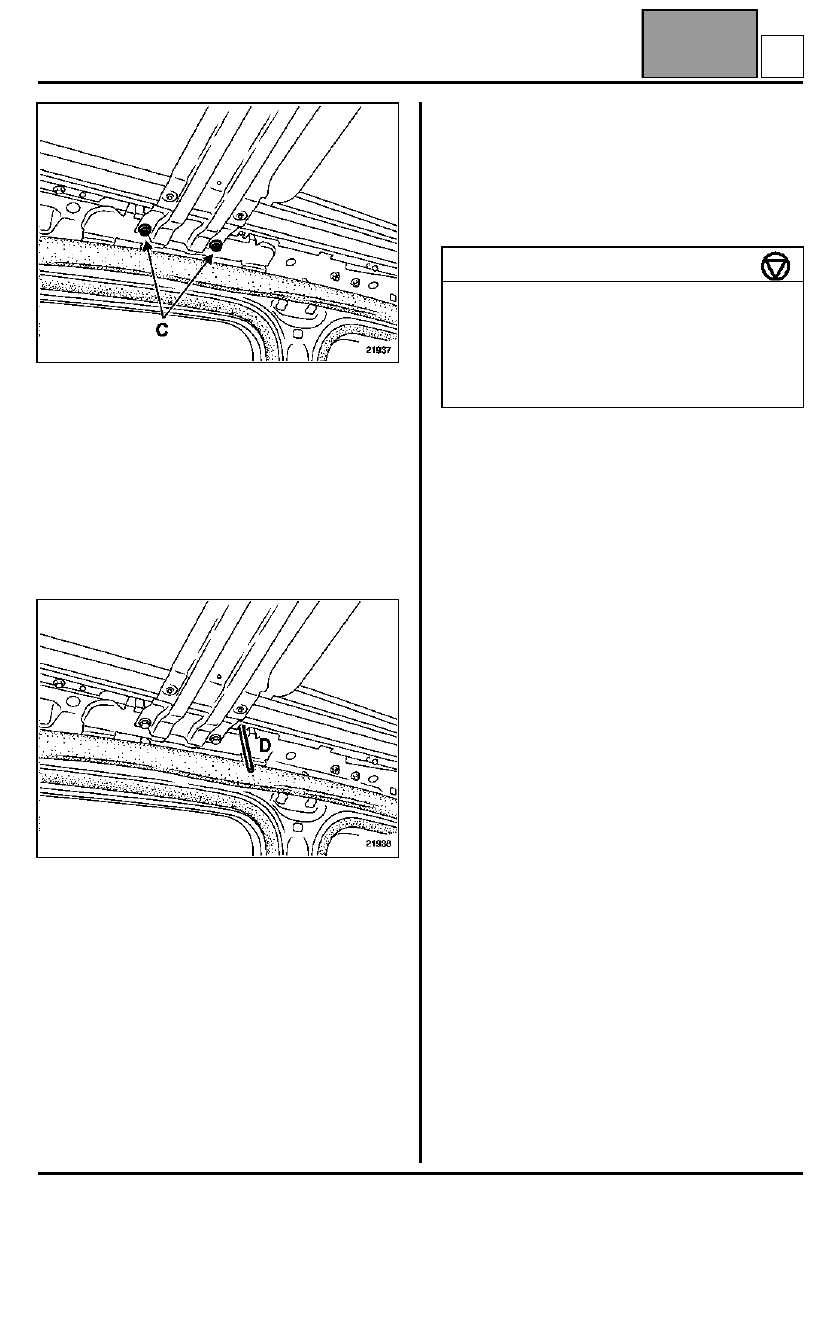

Entre dos operarios:
– quitar los cuatro tornillos de fijación del travesaño

central (C) (M8),

– sacar el techo solar por la parte trasera del vehículo.

REPOSICIÓN

Entre dos operarios, posicionar el conjunto; poner los
doce tornillos (A) (M5 cabeza hexagonal de 8 mm) y
los cuatro tornillos (C) (M8) sin apretarlos.

Centrar el techo mediante dos espigas (

∅

∅

∅

∅

 10) en los

orificios de indexado (D) para el reglaje del techo en Y.

Comenzar por apretar los cuatro tornillos (C) (M8) del
travesaño central; a continuación, apretar los doce
tornillos (A) (M5 cabeza hexagonal de 8 mm) del
techo procediendo diagonalmente.

Posicionar los cuatro tubos de evacuación de agua.

OBSERVACIÓN: en caso de que un tornillo (A) (M5
cabeza hexagonal de 8 mm) no cubra el orificio de
apriete, se puede cambiar de orificio.

Escoger el orificio situado cerca, está previsto para
ello.

Efectuar los reglajes de acabado del panel móvil
(capítulo 52A.F).

Tras el reglaje del panel móvil:
– efectuar una verificación de estanquidad del techo,
– colocar el guarnecido del techo (capítulo 71A.J),
– inicialización del motor (capítulo 52A.E).

PARES DE APRIETE (en N.m)

Tornillos (A) de bastidor de techo
(M5 cabeza hexagonal de 8 mm)

  4

±±±±

 20%

Tornillo (C) situado en el travesaño
central (M8)

21

±±±±

 20%

Tornillos de patilla en la viga (M6)

  8

±±±±

 20%

D

MECANISMOS DE ABRIENTES NO LATERALES

Motor de techo solar

52A

A

52A-6

Motor de techo solar

EXTRACCIÓN

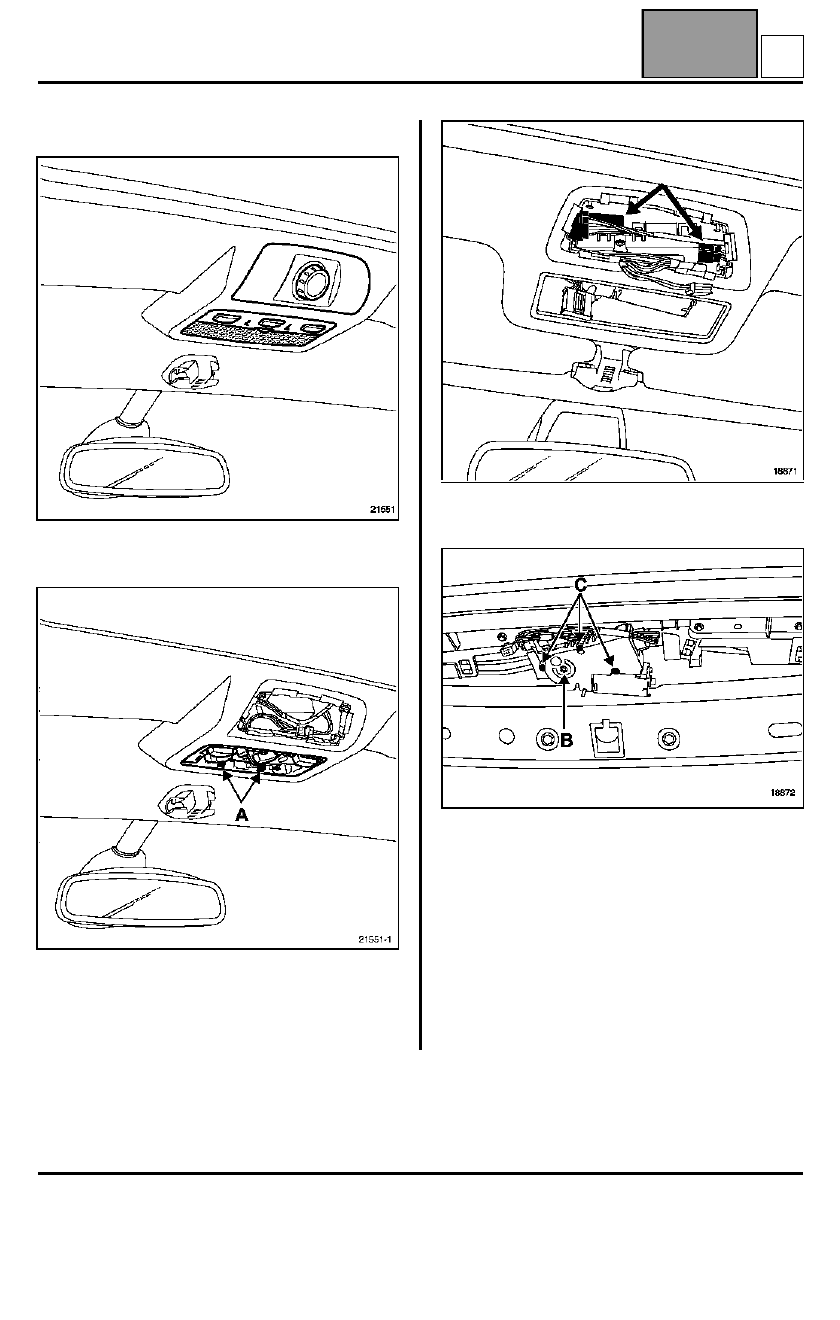

Extraer el cajetín de mando del techo solar.

Sacar la tapa del plafonier para acceder a los clips (A).

Desconectar los diferentes conectores; retirar el
plafonier.

Desconectar los dos conectores del motor.

Manualmente, mediante una llave (6 caras de 4 mm);
accionar el tornillo (B) para cerrar el panel móvil (si
éste está abierto).

Quitar los tres tornillos (C) (estrella T20); liberar el
motor por el orificio del iluminador del plafonier.

En caso de desconexión de la batería, de anomalía
eléctrica o de intervención en el techo solar, el sistema
solamente funciona en modo manual con un
desplazamiento por sacudidas.

E

MECANISMOS DE ABRIENTES NO LATERALES

Motor de techo solar

52A

A

52A-7

PROCESO DE INICIALIZACIÓN

1  -  Poner el conmutador en posición de entre-

apertura máxima.

2  -  Presionar el conmutador (aproximadamente

5 segundos).

El motor se desplaza en modo paso a paso hasta
la entre-apertura máxima. Después, el techo
vuelve a bajar unos centímetros.

3  -  Soltar el conmutador.

4  -  Presionar el conmutador y mantenerlo pulsado (si

se deja de pulsar durante la ejecución de los
ciclos, esto se traducirá en una parada que
requerirá volver a las anteriores
correcciones).

El techo solar efectúa un ciclo completo de
apertura y de cierre deslizante.

5  -  El techo solar queda inicializado.

OBSERVACIÓN: no se debe sobrepasar un tiempo de
5 segundos entre dos acciones durante el proceso de
inicialización, de lo contrario, la electrónica hará un
nuevo ciclo de inicialización.
