FRENO DE APARCAMIENTO AUTOMÁTICO

Captador de recorrido del pedal de embrague

37B

37B-14

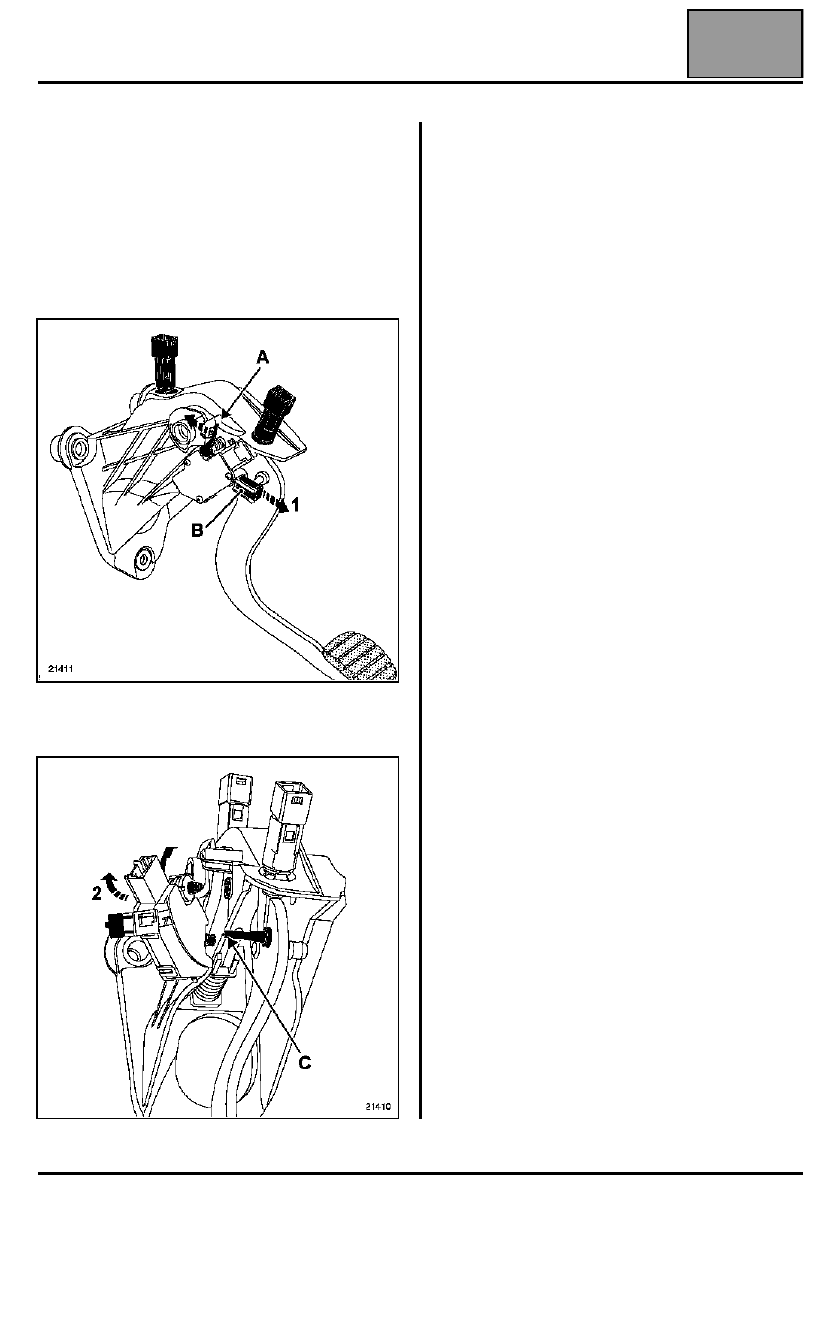

Captador de recorrido del pedal de embrague

EXTRACCIÓN

Desconectar:
– la batería,
– el conector.

Desbloquear:
– la parte unida al pedal actuando en el cerrojo (A) y

(1), hacerla deslizar,

– el cuerpo del captador actuando en el cerrojo (B).

(2) Bascular el captador. Tomar precauciones para no
romper la patilla de fijación inferior (C).

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

ANTIBLOQUEO DE RUEDAS

Especificidad:

38C

38C-1

138C

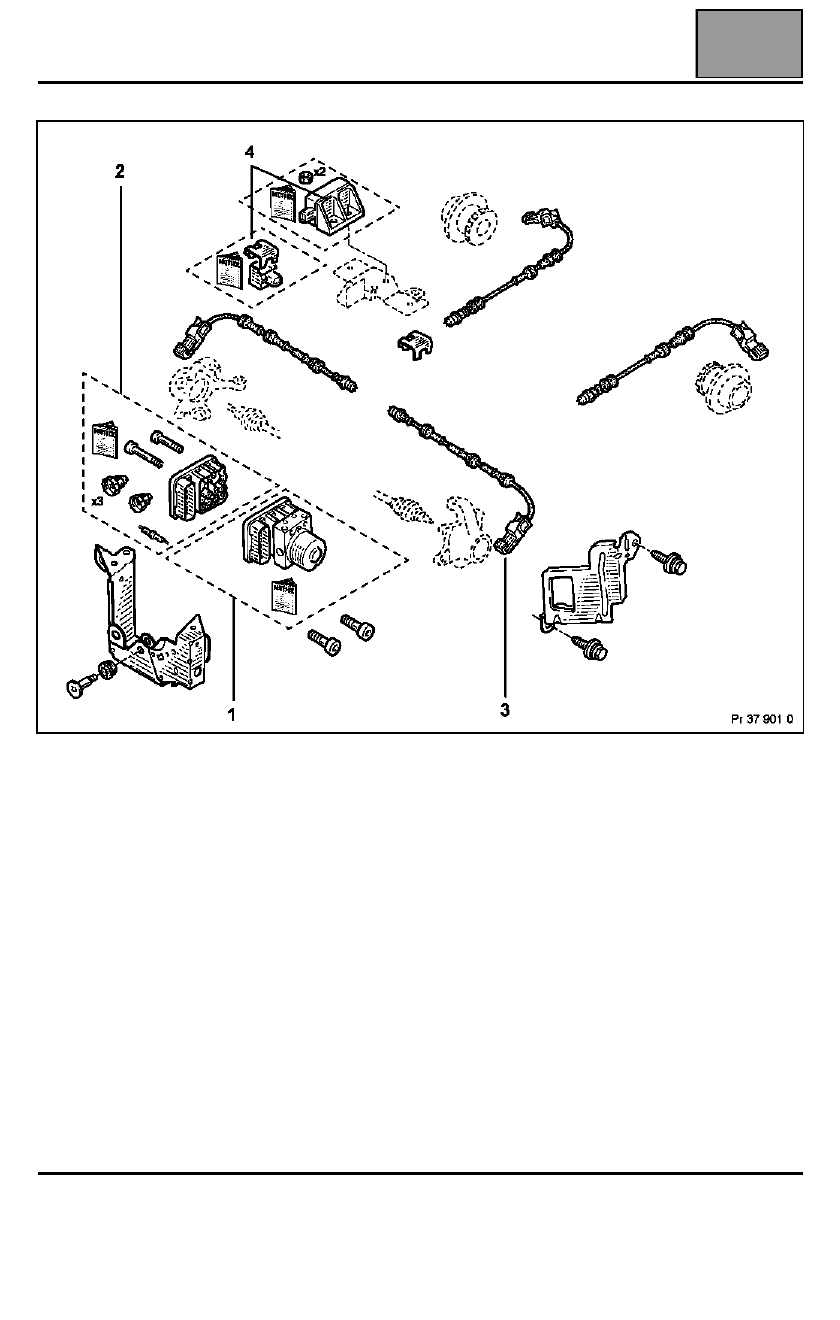

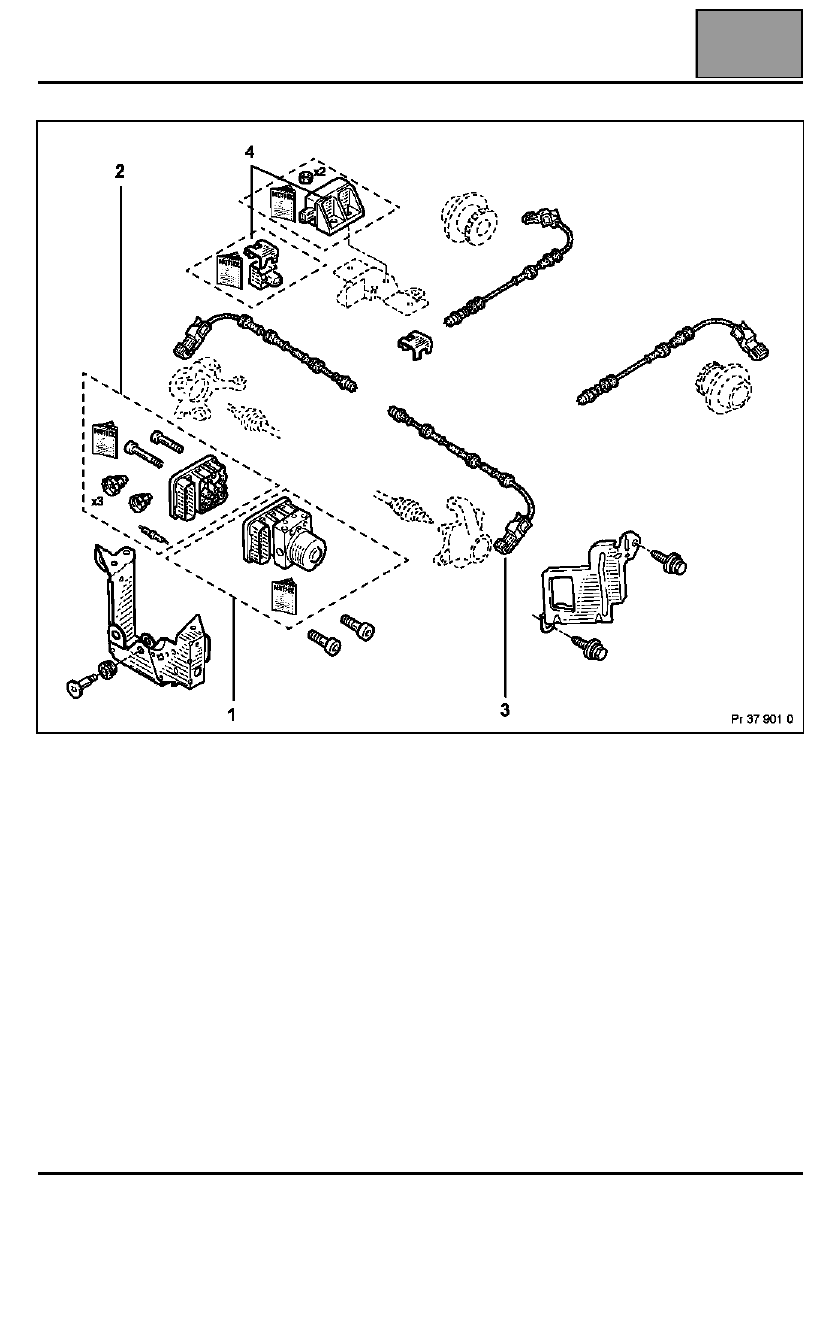

ANTIBLOQUEO DE RUEDAS

Especificidad:

1 Bomba hidráulica con unidad de modulación de presión
2 Calculador antibloqueo de ruedas / Control dinámico de conducción
3 Captador de velocidad de la rueda
4 Captador combinado de velocidad de zigzag y de aceleración transversal

Edición 2

ANTIBLOQUEO DE RUEDAS

Presentación de la unidad de regulación

38C

38C-2

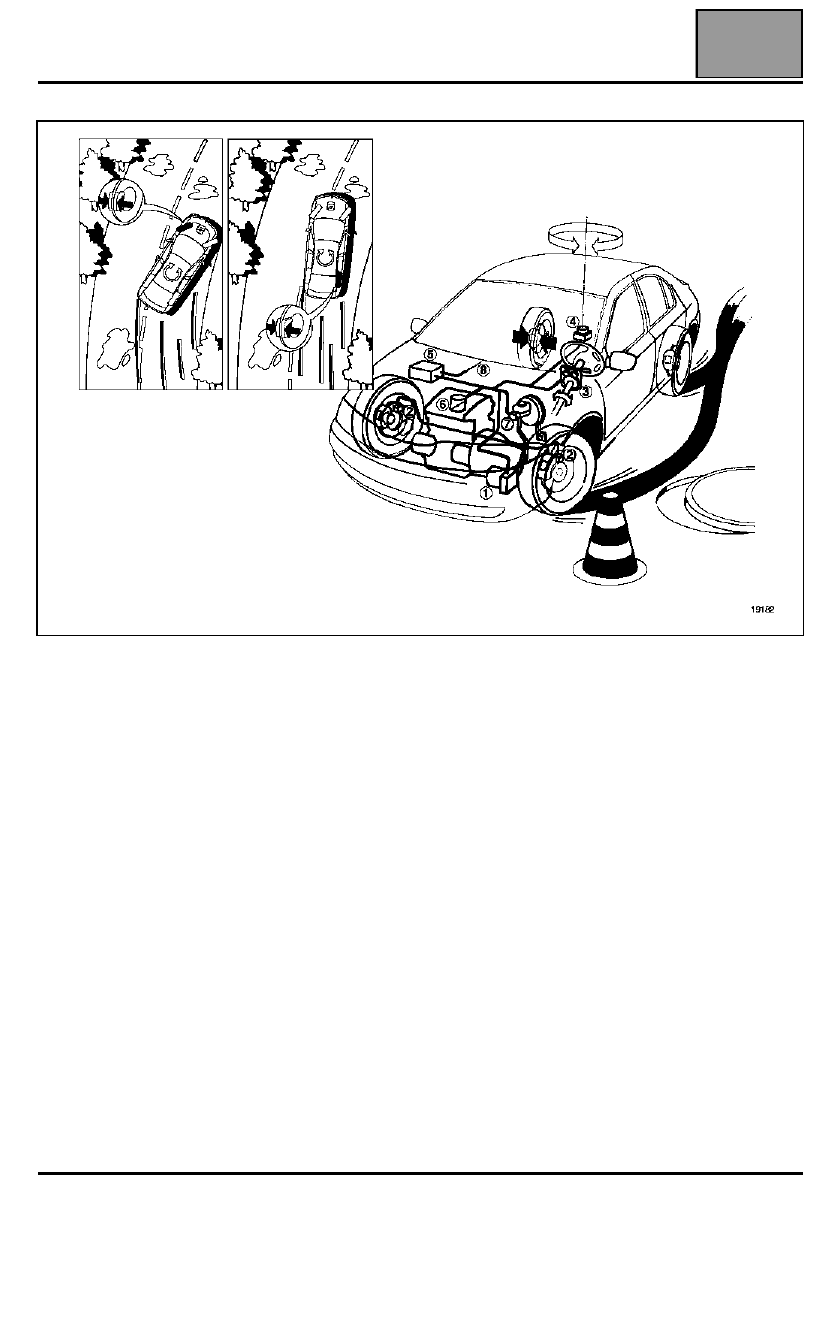

Presentación de la unidad de regulación

1 Grupo hidráulico
2 Captador de velocidad de la rueda
3 Captador de ángulo del volante
4 Captador combinado de velocidad de zigzag y de aceleración transversal
5 Calculador de gestión del motor
6 Caja mariposa motorizada
7 Captador de presión a la altura de la bomba de frenos
8 Unión CAN

Edición 2

ANTIBLOQUEO DE RUEDAS

Presentación de la unidad de regulación

38C

38C-3

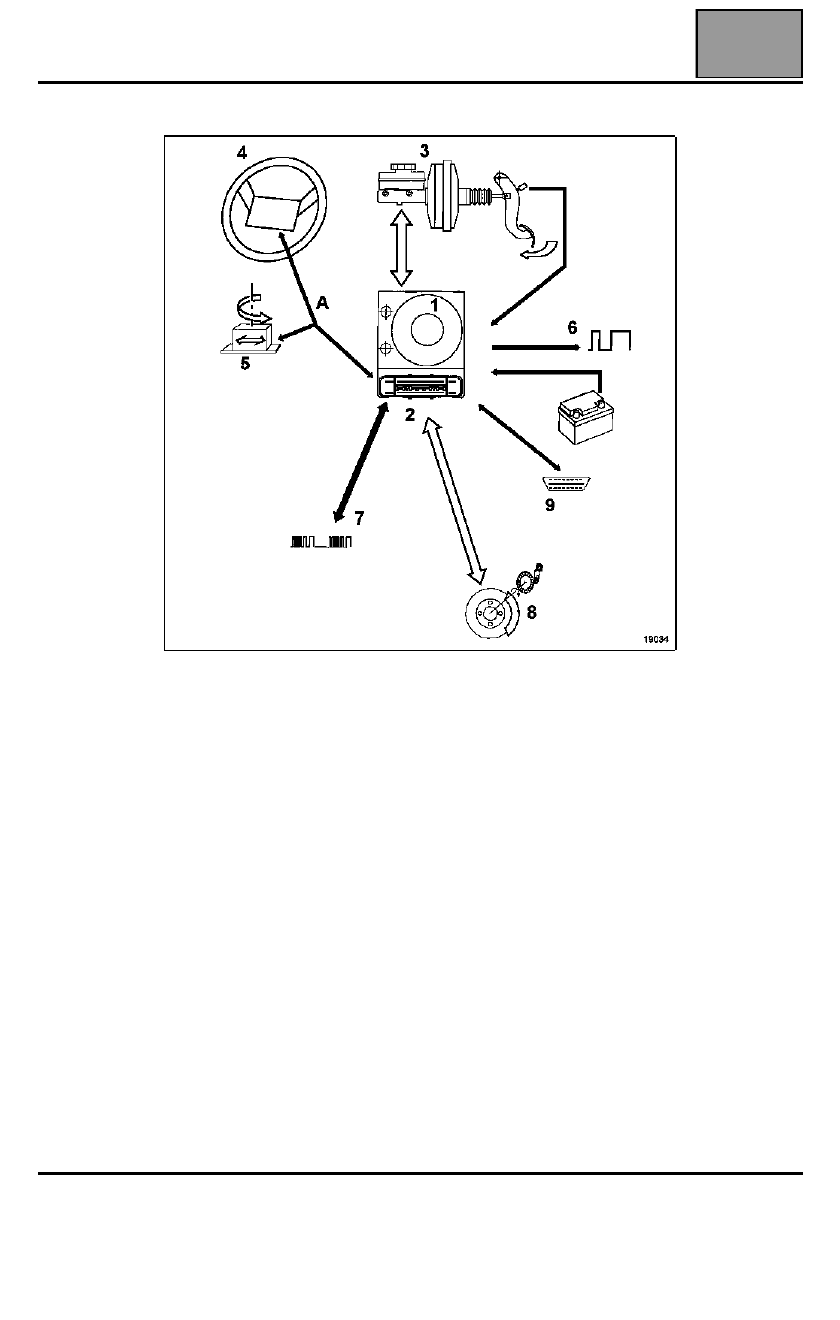

Presentación de la unidad de regulación

  1 Grupo hidráulico
  2 Calculador
  3 Amplificador de frenado
  4 Captador del ángulo del volante
  5 Captador combinado de velocidad de zigzag y de aceleración

transversal

  6 Taquímetro (velocidad del vehículo)
  7 Red CAN
  8 Captador de velocidad de la rueda
  9 Toma de diagnóstico
10 Botón pulsador de desconexión del control dinámico de conducción
  A Red CAN en el vehículo

Edición 2
