DEPÓSITO

Depósito de carburante

19C

19C-5

Colocar el soporte de órganos.

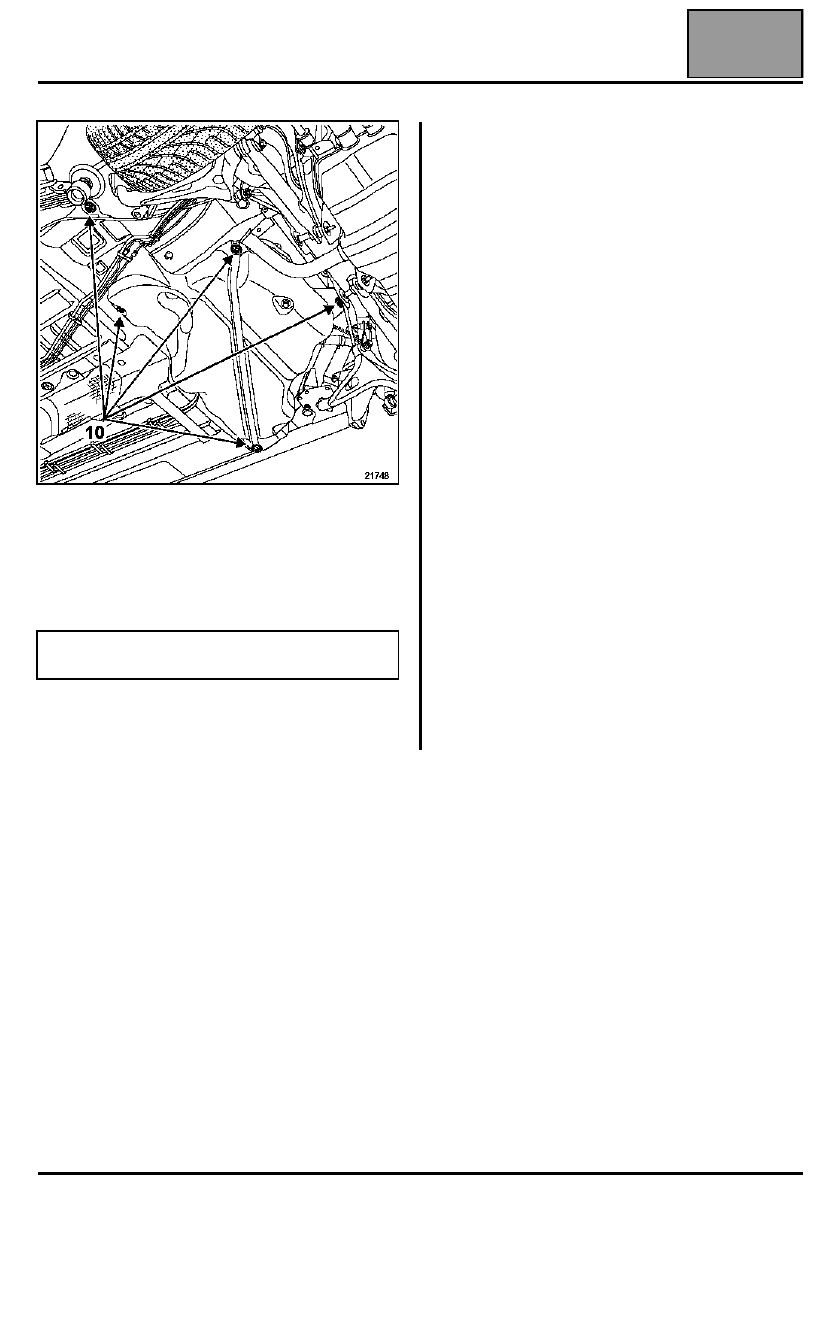

Extraer las fijaciones (10) del depósito.

Con ayuda de un segundo operario, extraer el
depósito haciéndolo bascular hacia el costado.

Sacar:
– los conductos y el cableado eléctrico del depósito,
– el depósito.

REPOSICIÓN

Proceder en el sentido inverso de la extracción,
teniendo la precaución de:
– Respetar los pares de apriete.
– Sustituir sistemáticamente las abrazaderas de

apriete.

– No pinzar los tubos.
– Montar los racores rápidos con la mano y asegurarse

de su correcto encajado.

– Montar correctamente la pantalla térmica.

ATENCIÓN: tomar precauciones para no arrancar
los tubos de frenos.

Edición 3

DEPÓSITO

Boca de llenado

19C

19C-6

Boca de llenado

EXTRACCIÓN

Desconectar la batería.

Extraer:
– la rueda trasera derecha,
– el guardabarros trasero derecho.

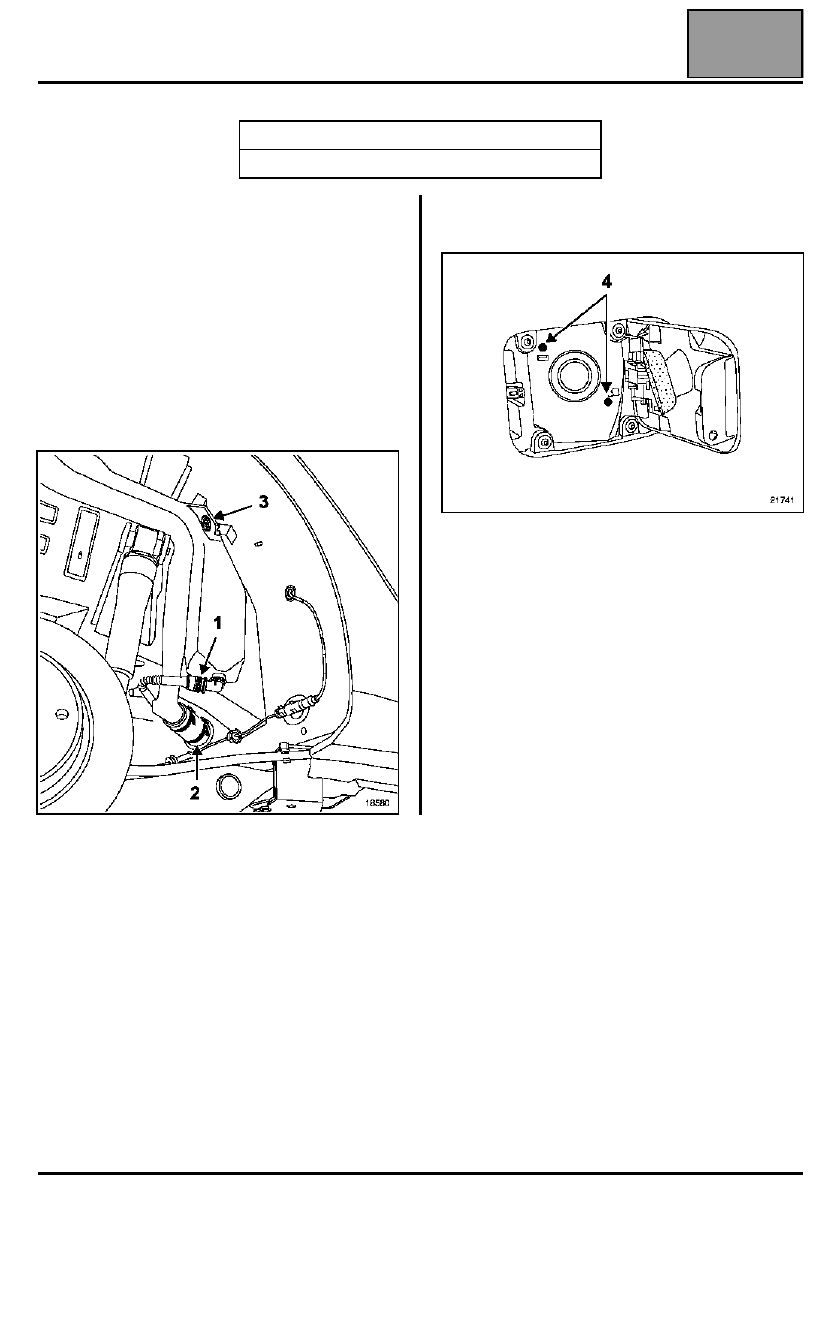

Desconectar el tubo de anti-retorno (1).

Extraer:
– la abrazadera del tubo de llenado (2),
– el tornillo (3) de fijación de la boca,

– los tornillos (4) de fijación de la boca de llenado,
– la boca de llenado.

REPOSICIÓN

Sustituir la abrazadera del tubo de llenado por una
abrazadera nueva.

Colocar procediendo en el sentido inverso de la
extracción.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Pinza para desgrapar

Edición 3

DEPÓSITO

Bomba-aforador

19C

19C-7

Bomba-aforador

EXTRACCIÓN

Extraer el obturador de plástico de acceso al conjunto
aforador.

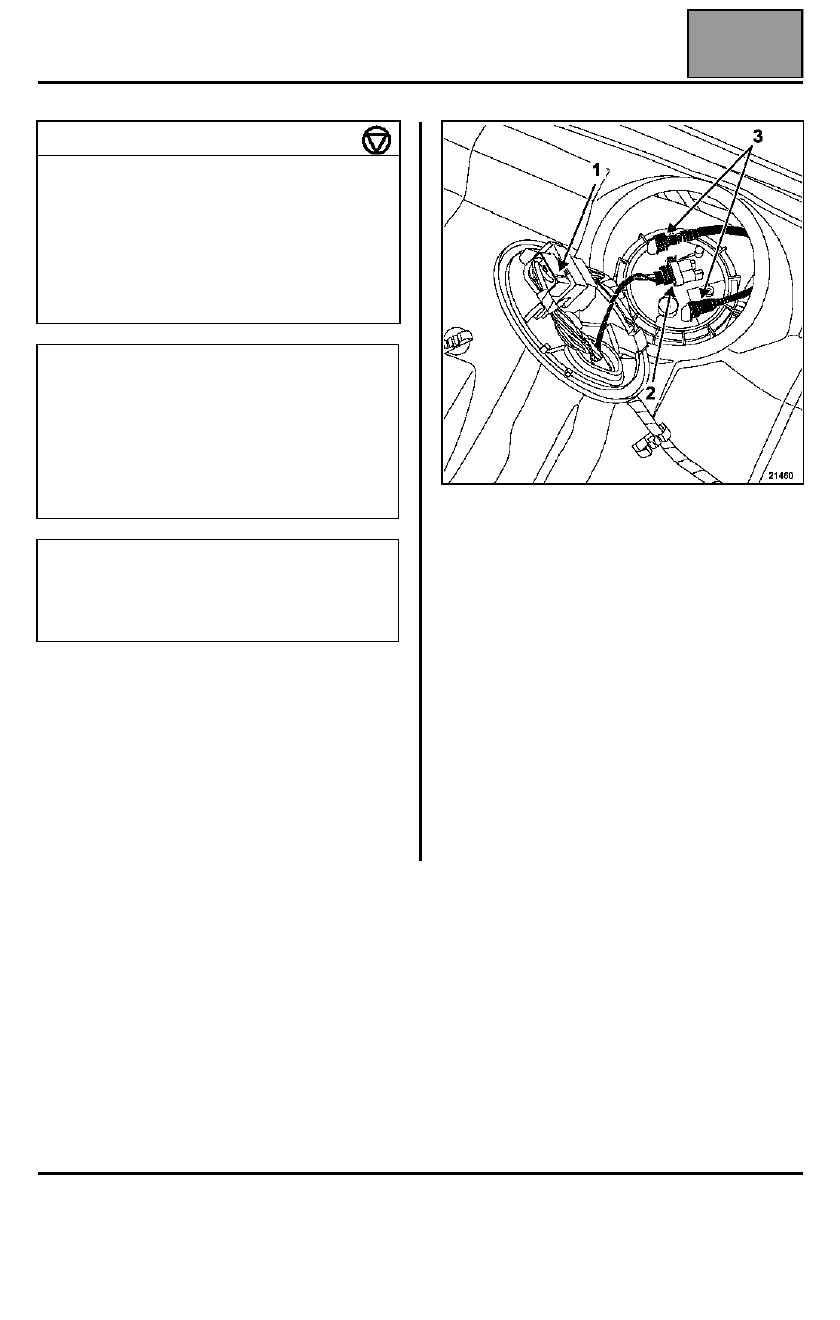

Desconectar:
– el conector eléctrico (1) del freno de aparcamiento

eléctrico,

– el conector eléctrico (2),
– el o los racores rápidos (3).

Quitar la tuerca de fijación del aforador con el útil
Mot. 1397.

Dejar escurrir el carburante que se encuentra en el
aforador y después retirar el conjunto bomba-aforador
teniendo cuidado con el flotador.

NOTA: en caso de que hagan falta varias horas entre
la extracción y la reposición del conjunto bomba-
aforador, atornillar la tuerca sobre el depósito para
evitar deformaciones.

REPOSICIÓN

Sustituir la junta tórica de estanquidad.

Volver a colocar el conjunto aforador-bomba
posicionando la marca del aforador mirando a los tres
trazos sobremoldeados en el depósito.

PARES DE APRIETE (en daN.m)

Tuercas de fijación del asiento

4,4

Tornillos de fijación del respaldo y
realzador del cojín

4,4

Fijación de la pantalla térmica

2,1

Barra acústica

6,2

Fijaciones del depósito

2,1

IMPORTANTE:
Durante esta operación, es imperativo:
– no fumar ni acercar ningún objeto incandescente

al área de trabajo,

– protegerse de las proyecciones de gasolina

debidas a la presión residual que reina en las
canalizaciones,

– proteger las zonas sensibles a la caída de

carburante.

NOTA: la extracción del conjunto bomba-aforador
no requiere la extracción del depósito. Es accesible
desde la banqueta trasera. Para ello extraer el cojín
del asiento de la banqueta y el realzador del cojín
(consultar la operación de extracción del depósito).

Edición 3

DEPÓSITO

Bomba-aforador

19C

19C-8

Posicionar la tuerca y apretarla hasta que su indexado
corresponda con el indexado del depósito y con el
indexado del conjunto bomba-aforador.

Encajar los racores rápidos.

Conectar los conectores eléctricos.

Colocar:
– el obturador de plástico,
– el realzador del cojín y después el asiento.

ASIGNACIÓN DE LAS VÍAS DEL CONECTOR

Conjunto bomba-aforador de carburante

Vía

Designación

A1

Señal + aforador de carburante

A2

Inutilizada

B1

Señal - aforador de carburante

B2

Inutilizada

C1

+ bomba

C2

- bomba
