Renault Vel Satis. Manual - parte 117

REFRIGERACIÓN

Bomba de agua

19A

19A-17

MOTOR P9X

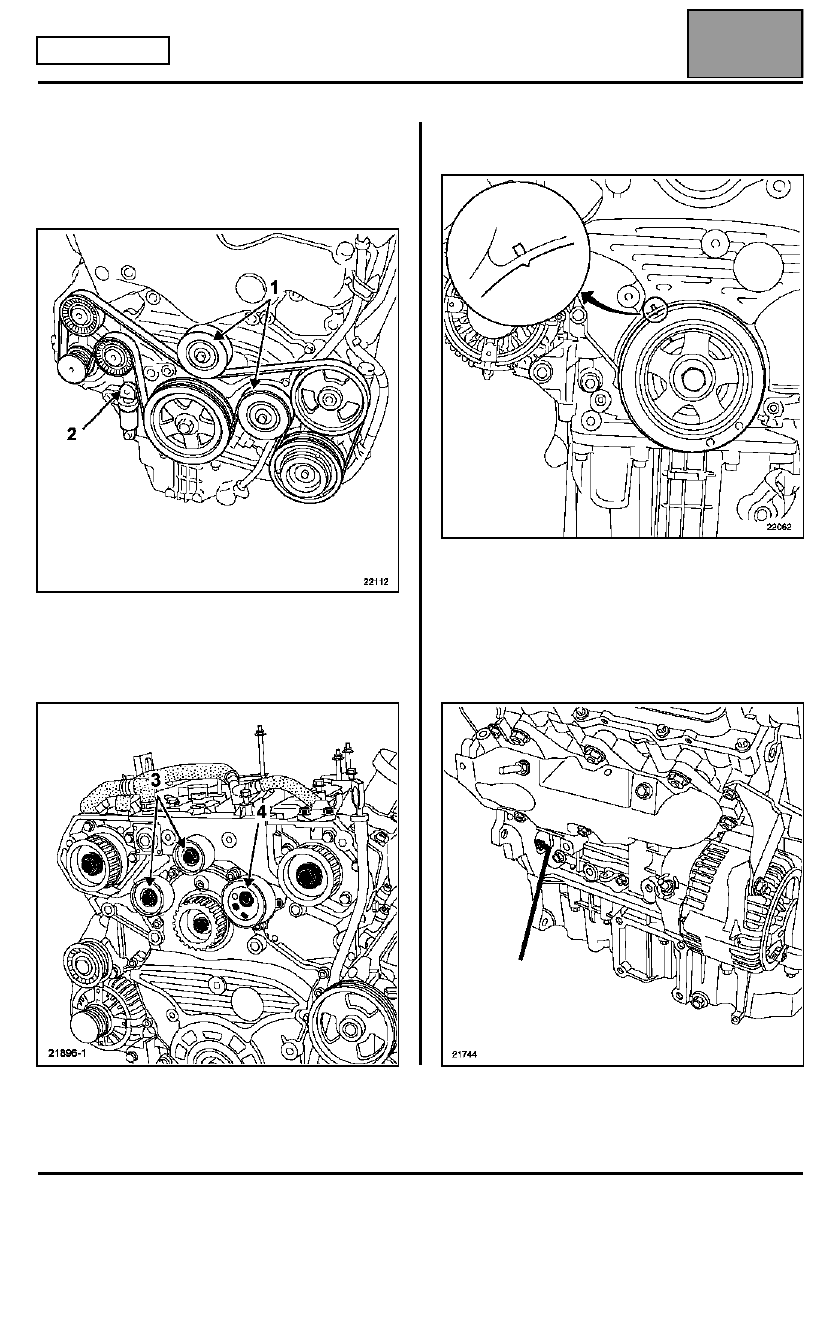

Extraer:
– la correa de accesorios (consultar el capítulo 07A

"Tensión correa de accesorios"),

– los rodillos enrolladores (1),
– el dispositivo de tensión (2),

– la correa de distribución (consultar el capítulo 11A

"Correa de distribución"),

– los rodillos enrolladores (3),
– el rodillo tensor (4).

Asegurarse de que las marcas fija y móvil de la polea
de accesorios del cigüeñal estén alineadas.

Girar ligeramente el cigüeñal en el sentido contrario a
las agujas del reloj para llevar el motor al punto de
bloqueo (orificio de acceso a los tornillos del
convertidor).

Bloquear el motor en rotación colocando el Mot. 1376
en un orificio de acceso a los tornillos del convertidor.

Edición 3

REFRIGERACIÓN

Bomba de agua

19A

19A-18

MOTOR P9X

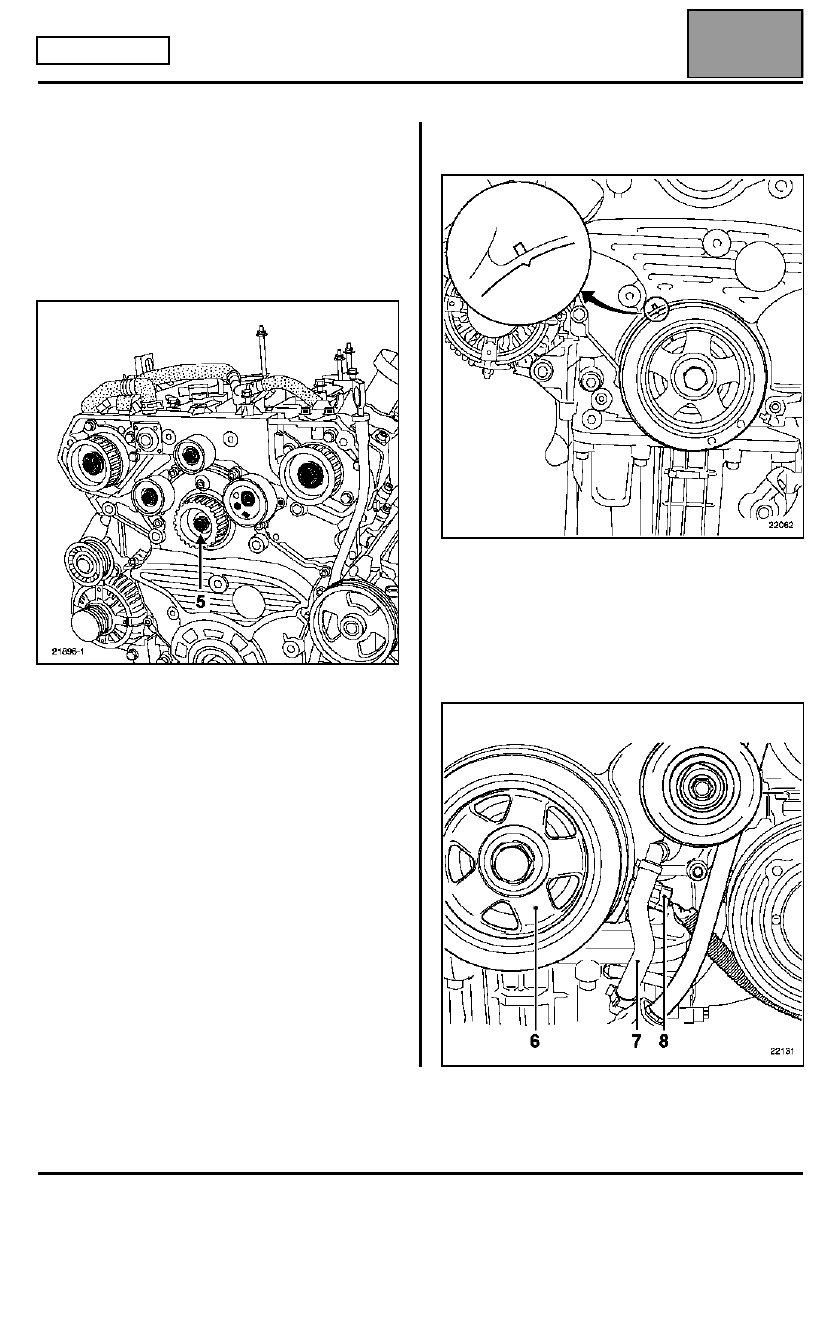

Aflojar:
– el tornillo de fijación de la polea de accesorios del

cigüeñal,

– la tuerca de fijación (5) del piñón de la bomba de alta

presión.

Extraer:
– el piñón de la bomba de alta presión,
– el útil de bloqueo del motor Mot. 1376.

Girar el motor para llevarlo de nuevo al Punto Muerto
Superior.

Asegurarse de que las marcas fija y móvil de la polea
de accesorios del cigüeñal estén alineadas.

Extraer:
– la polea del cigüeñal en (6),
– el tubo de reciclaje de los vapores de aceite en (7),
– el conector del captador del cigüeñal en (8),
– el captador del cigüeñal.

Obturar el tubo de reciclaje de los vapores de aceite.

Edición 3

REFRIGERACIÓN

Bomba de agua

19A

19A-19

MOTOR P9X

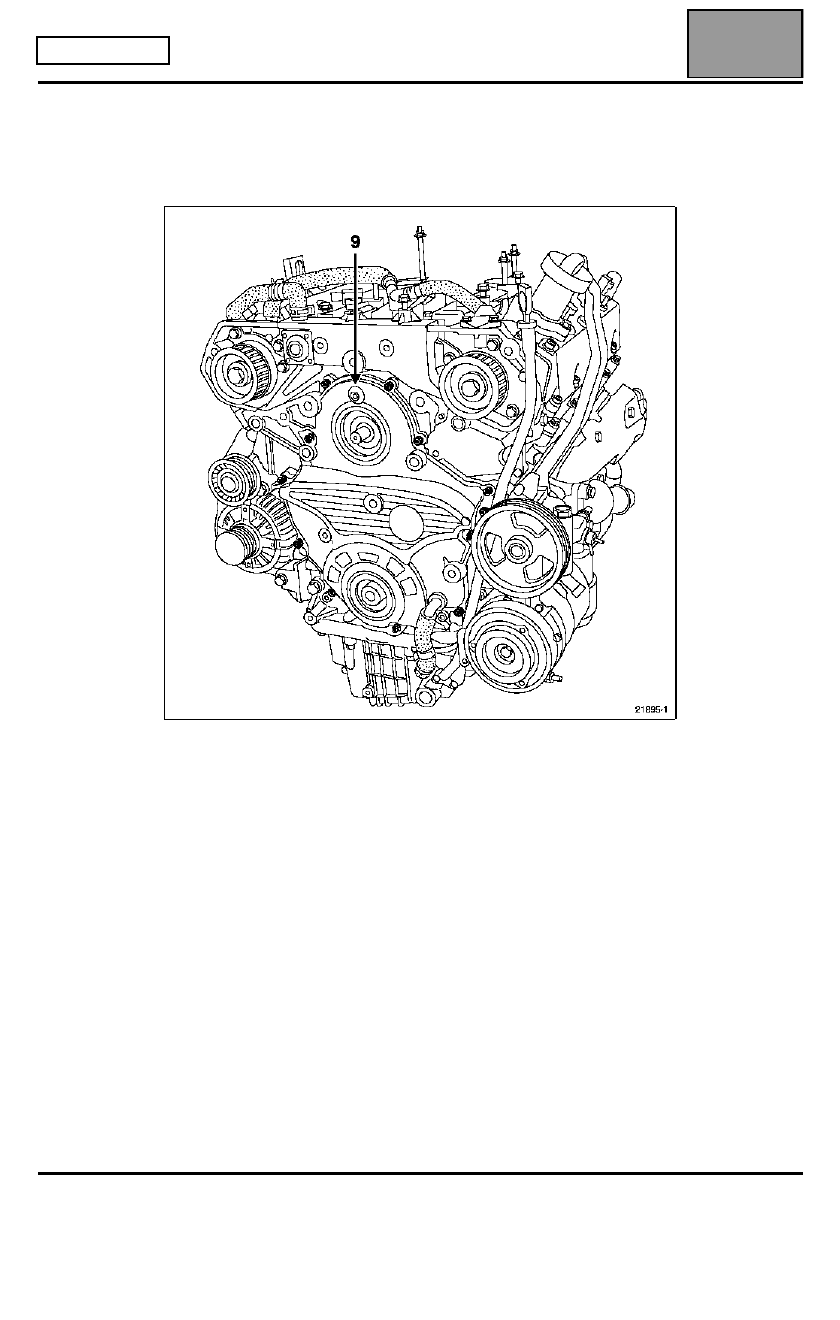

Extraer:
– las fijaciones del cárter de la serie de piñones,
– el tapón situado en (9),

– el cárter de la serie de piñones.

Edición 3

REFRIGERACIÓN

Bomba de agua

19A

19A-20

MOTOR P9X

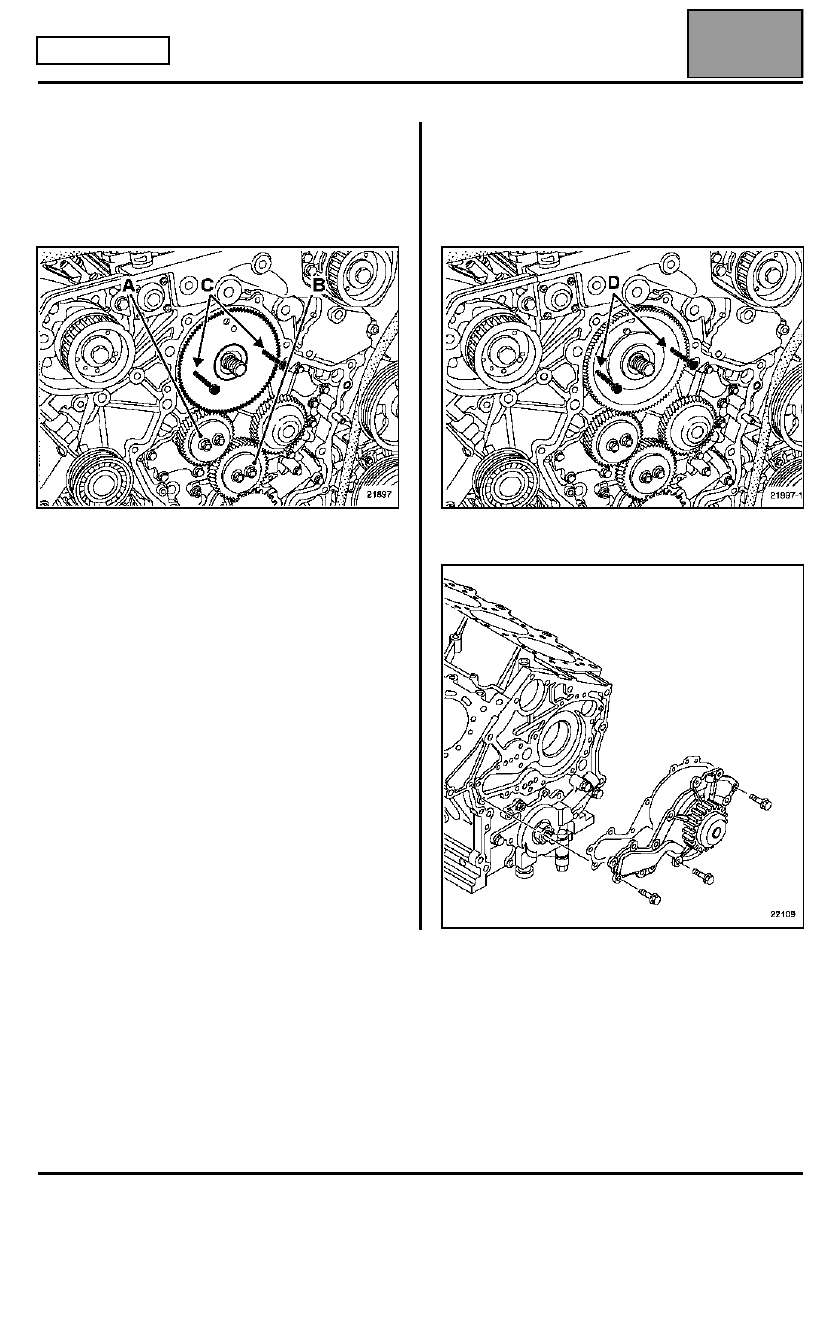

Extraer:
– la corona dentada de Punto Muerto Superior delante

del piñón de la bomba de aceite,

– los piñones (A) y (B) de la cascada,
– el piñón de recuperación del juego apretando dos

tornillos M6x100x50 en (C) para extraerlo.

Recuperar el muelle de recuperación de juego.

Extraer:
– la polea de la bomba de inyección, apretando dos

tornillos M6x100x50 en (D) para liberarla del árbol
de la bomba,

– la bomba de agua.

Edición 3
