ESTRUCTURA SUPERIOR TRASERA

Custodia

44

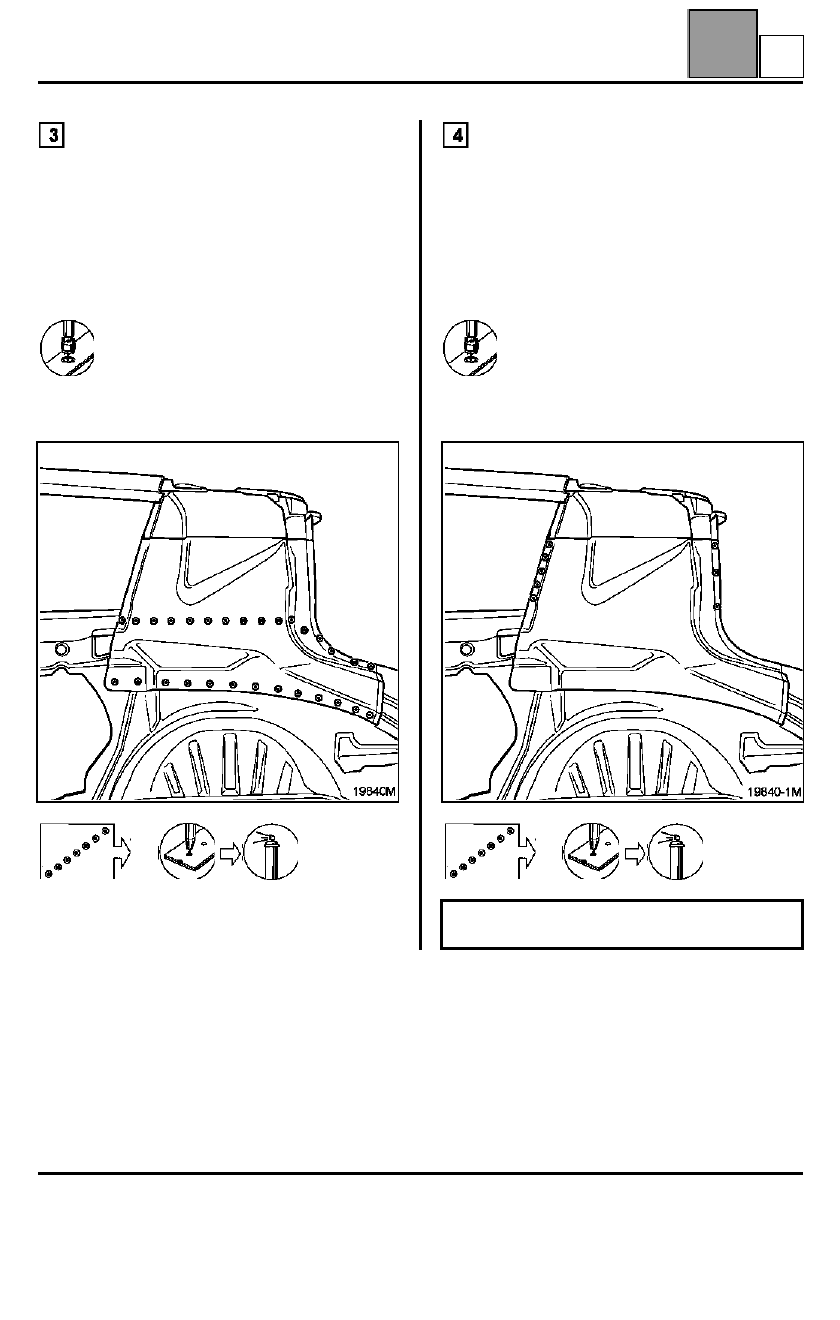

UNIÓN CON PESTAÑA DE ALETA TRASERA

Espesor de las chapas (mm)

Desgrapado

29 puntos de soldadura eléctrica en
espesor 1,0

Soldadura

UNIÓN CON FORRO DE CUSTODIA

Espesor de las chapas (mm)

Desgrapado

8 puntos de soldadura eléctrica en
espesor 1,0

Soldadura

Custodia

1,0

Pestaña de aleta trasera

1,0

Custodia

1,0

Forro de custodia

1,5

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

44-20

H

ESTRUCTURA SUPERIOR TRASERA

Pestaña de aleta trasera

44

Pestaña de aleta trasera

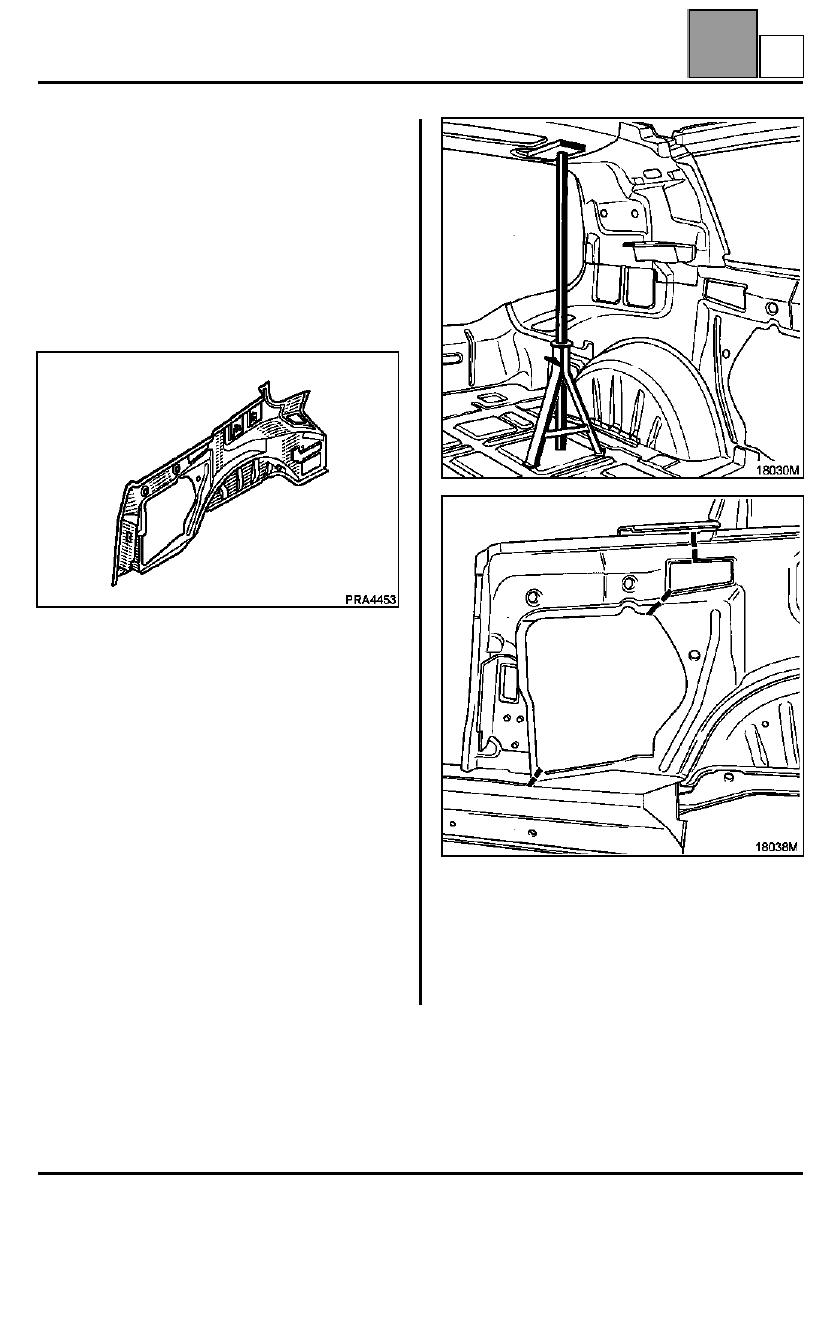

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del panel de aleta
trasera, del panel lateral para una colisión lateral y del
forro de faldón trasero para una colisión trasera.

Esta operación se debe efectuar en un banco de
reparación.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares

Extracción:
– del panel de aleta trasera,
– del bajo de carrocería,
– del tabique del paso de rueda trasero,
– del panel lateral,
– de la custodia,
– del faldón trasero,
– del forro de faldón trasero.

Consejos de sustitución:
Antes de realizar cualquier extracción de una parte
intermedia entre el piso y la parte superior del
chasis, es imperativo apuntalar para levantar y
evitar cualquier deformación de la estructura
superior de aluminio.

Es posible hacer una sustitución parcial de la
pestaña de aleta en la parte delantera que también
hay que efectuar en un banco de reparación.

44-21

I

ESTRUCTURA SUPERIOR TRASERA

Pestaña de aleta trasera

44

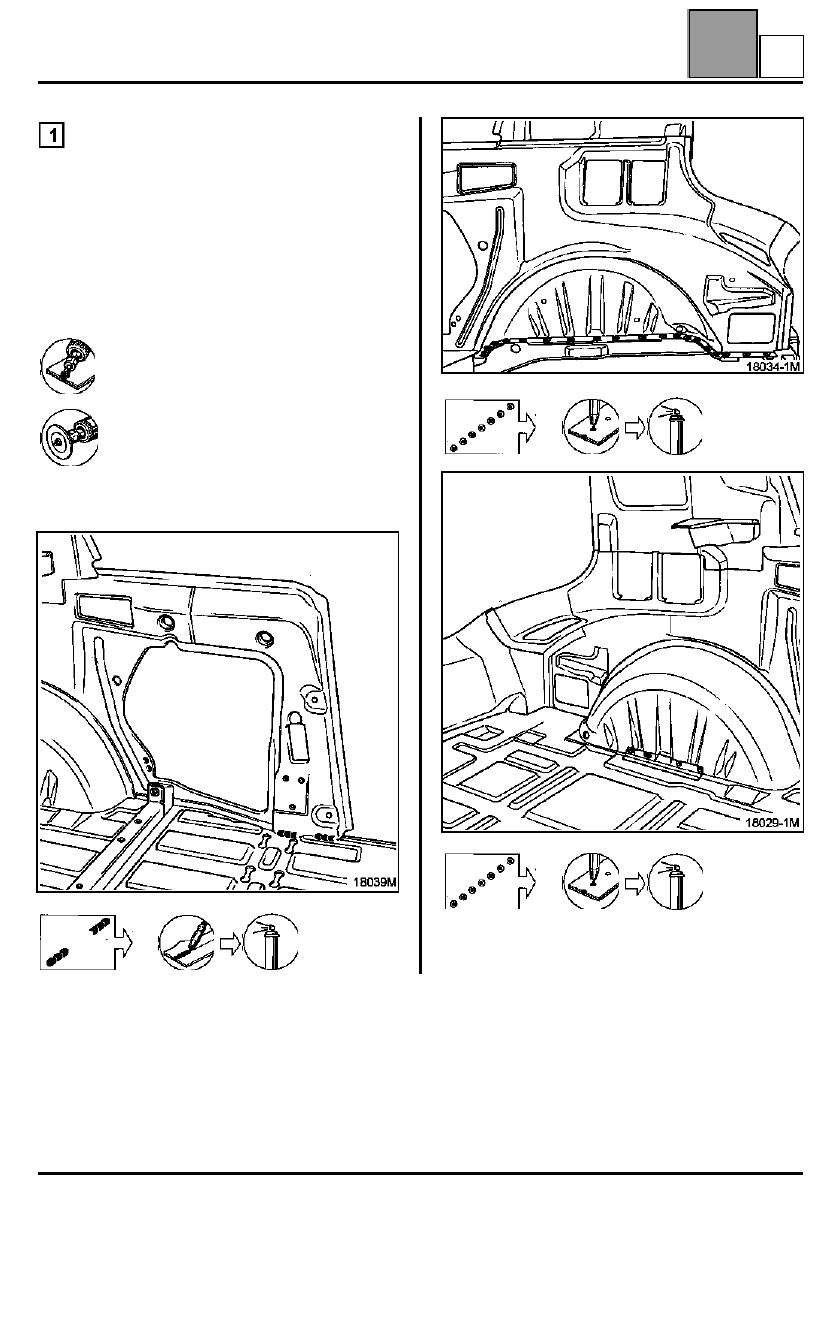

UNIÓN CON PISO

Espesor de las chapas (mm)

Desgrapado

23 puntos de soldadura eléctrica en
espesor 0,8

2 cordones MAG de 30 mm

Soldadura

Pestaña de aleta trasera

0,8

Piso

0,8

44-22

I

ESTRUCTURA SUPERIOR TRASERA

Pestaña de aleta trasera

44

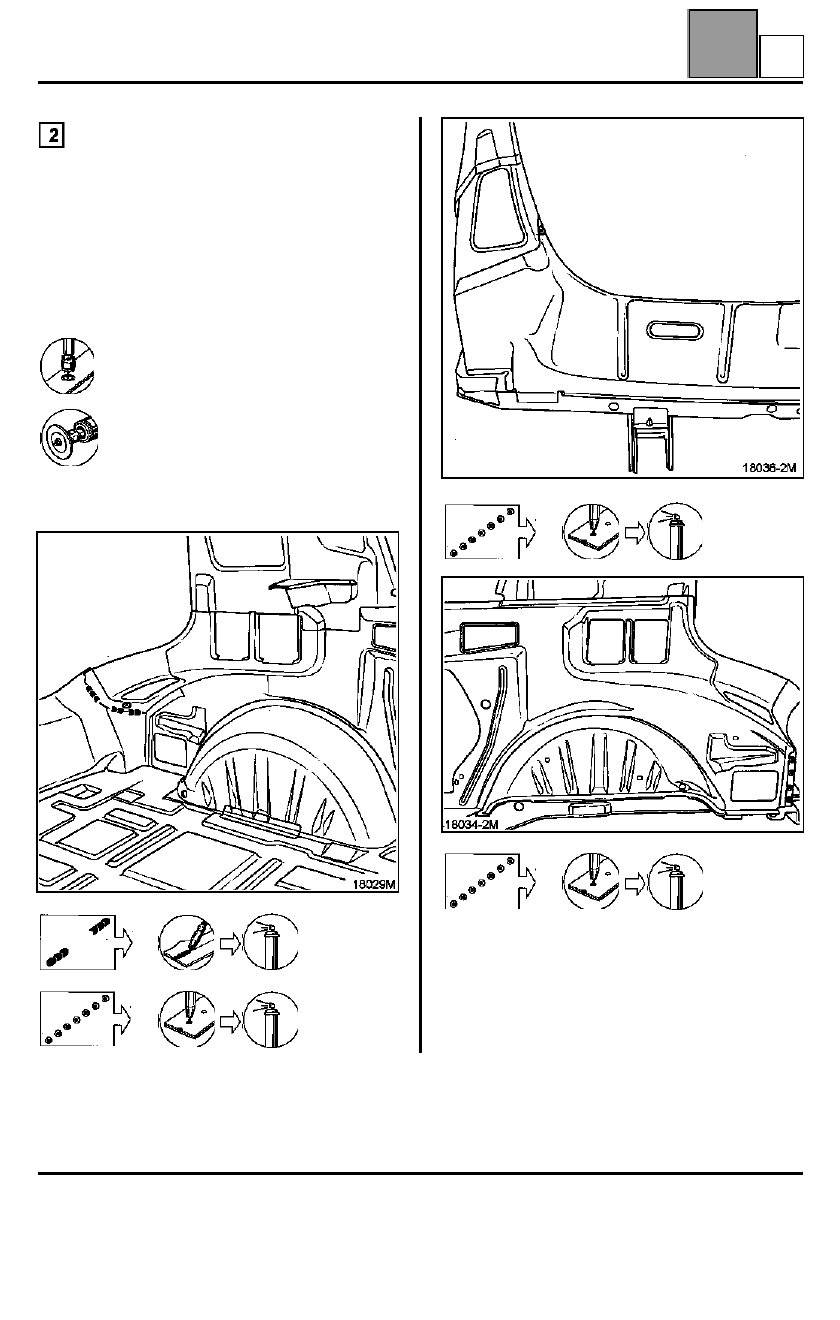

UNIÓN CON FORRO DE UMBRAL DEL
MALETERO

Espesor de las chapas (mm)

Desgrapado

6 puntos de soldadura eléctrica en
espesor 0,7

3 cordones MAG de 40 mm

Soldadura

Pestaña de aleta trasera

1,0

Forro de faldón trasero

0,8

44-23
