ESTRUCTURA SUPERIOR DELANTERA

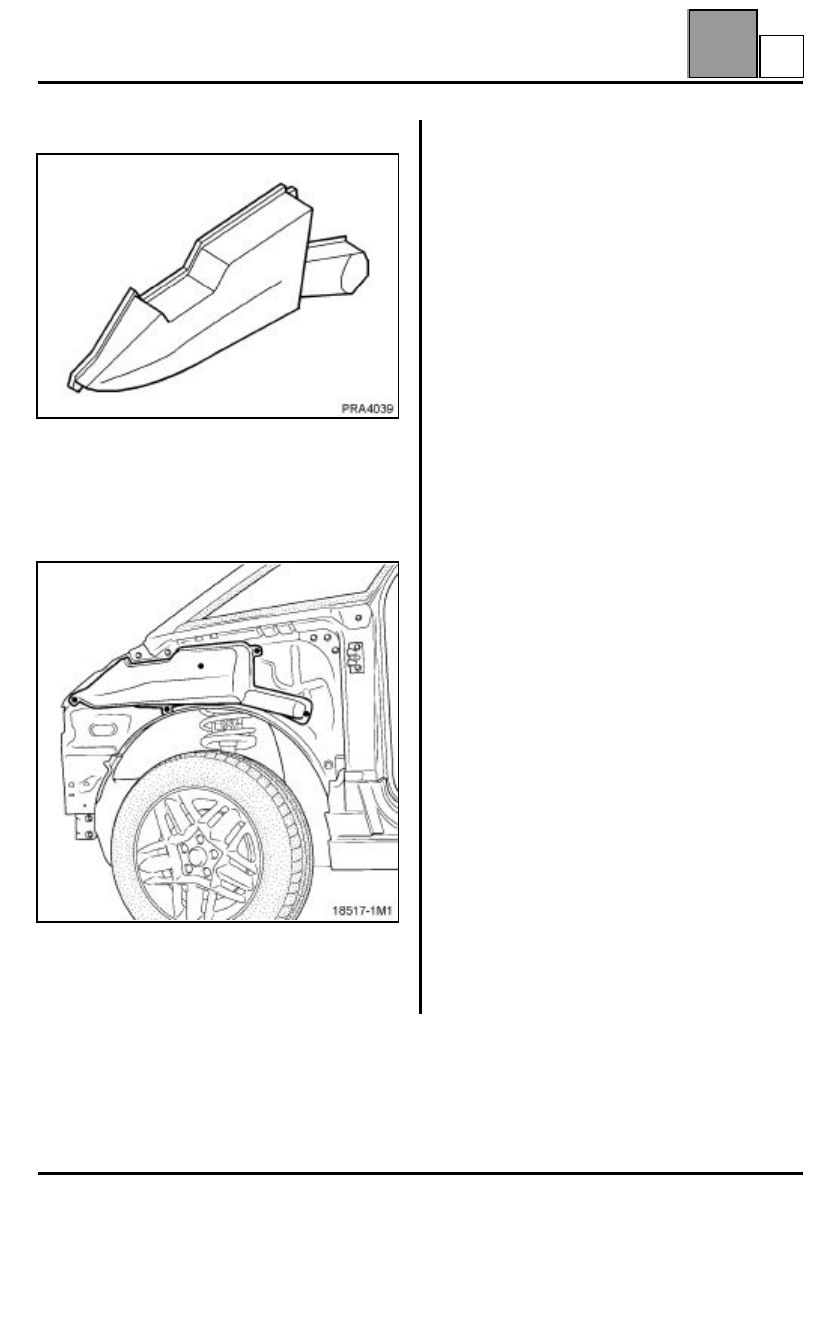

Caja separadora aire-agua

42

Caja separadora aire-agua

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Esta operación requiere el cambio de la aleta.

EXTRACCIÓN

Extraer los 4 remaches.

Tirar de la caja separadora de agua. Se sujeta en la
pestaña de la aleta mediante una masilla de relleno.

REPOSICIÓN

Eliminar el resto de masilla de relleno en el vehículo.

Desengrasar las 2 caras que hay que pegar.

Aplicar un cordón de masilla de relleno en el contorno
de la caja separadora de agua nueva.

Colocar la caja separadora de agua en el vehículo
sirviéndose de los orificios de fijación de los remaches
como guía.

Colocar los remaches.

Controlar la estanquidad de la caja separadora de
agua en su contorno, si es necesario añadir masilla de
relleno.

Colocar la aleta.

42-6

C

ESTRUCTURA SUPERIOR DELANTERA

Rejilla de alero

42

Rejilla de alero

EXTRACCIÓN

Extraer los embellecedores de articulación del capot.

Desconectar los dos tubos del lavacristal

Extraer las dos porta-rasquetas.

Aflojar los 4 tornillos de estrella de fijación de la rejilla
de alero.

Colocar una protección en el parabrisas en el borde
de la rejilla de alero.

Cortar mediante una espátula cortante el adhesivo de
la junta que asegura el pegado en el parabrisas.

Retirar la rejilla de alero desconectando los tubos del
lavacristal del racor de 3 vías de alimentación.

REPOSICIÓN

Preparación

Antes de colocar la rejilla de alero, sustituir el
adhesivo de la junta. Para lograrlo, hay que limpiar y
desengrasar la zona de su alojamiento y aplicar
primario SIKA n

°

 60 25 071 207

. Dejar secar

10 minutos.

Colocar el doble-cara.

En el parabrisas, hacer la misma operación de
preparación, desengrasado y primario del cristal.

Colocar la rejilla en el parabrisas.

Aproximar los 4 tornillos.

Tirar de la protección roja del adhesivo, presionar el
pegado y apretar los tornillos.

Colocar las escobillas y portaescobillas frente a las
marcas grabadas en el parabrisas.
Apretar las tuercas a 3.2 daN.m.

Colocar los embellecedores de articulación del capot.

42-7

D

ESTRUCTURA SUPERIOR DELANTERA

Conjunto chapa portafaros

42

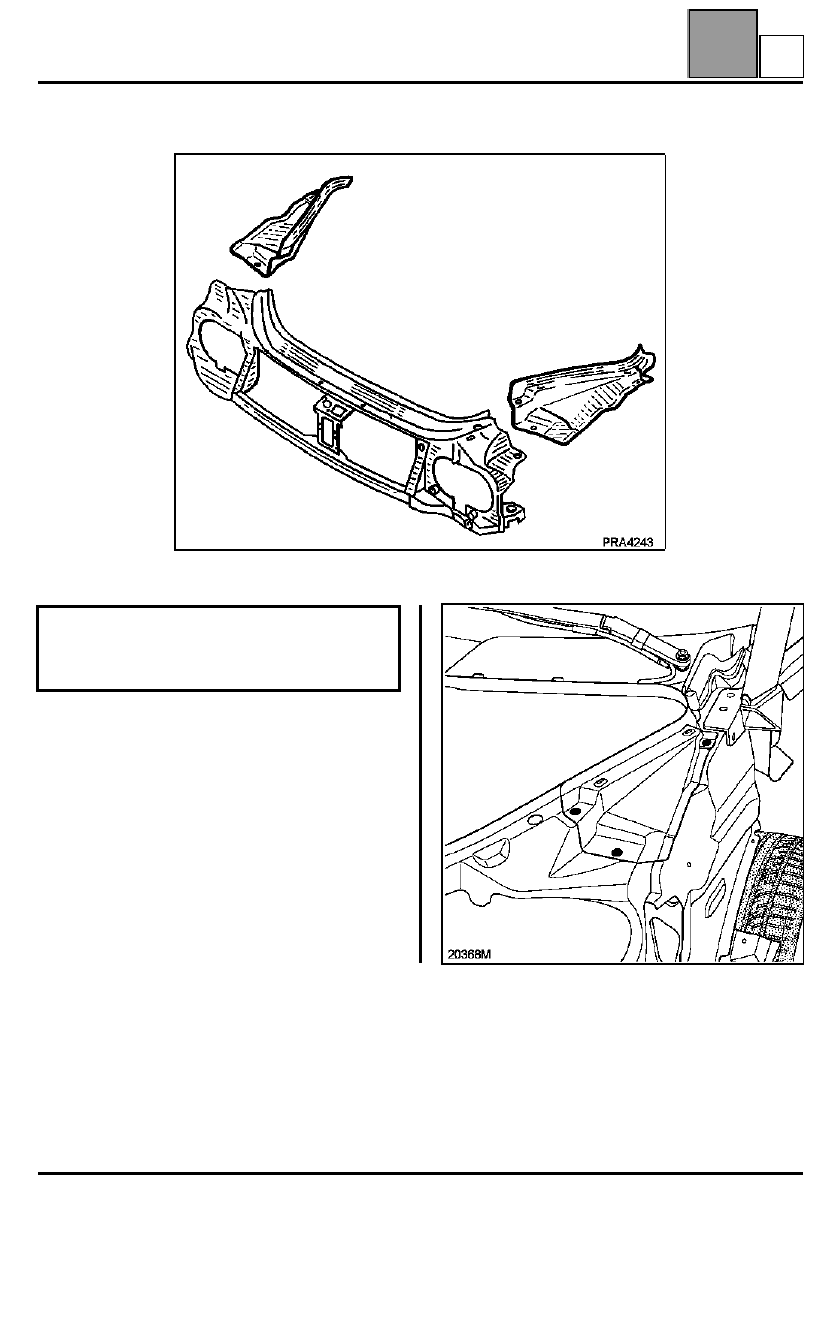

Conjunto chapa portafaros

EXTRACCIÓN - REPOSICIÓN DE LA CHAPA PORTAFAROS SIN COLISIÓN

Desconectar:
– la batería,
– los conectores en las ópticas.

Extraer:
– la junta del capot,
– el paragolpes delantero (consultar el capítulo 55),
– las rejillas de entrada de aire (capítulo 42-A),
– el conducto de admisión de aire,
– las dos luces indicadoras de dirección (consultar el

capítulo 80),

– las ópticas (consultar el capítulo 80),
– las extensiones de la chapa portafaros,

ATENCIÓN:

 es imperativo, al extraer la chapa

portafaros, no aflojar las escuadras del lado de la
estructura de la carrocería para obtener durante la
reposición el reglaje de origen.

42-8

E

ESTRUCTURA SUPERIOR DELANTERA

Conjunto chapa portafaros

42

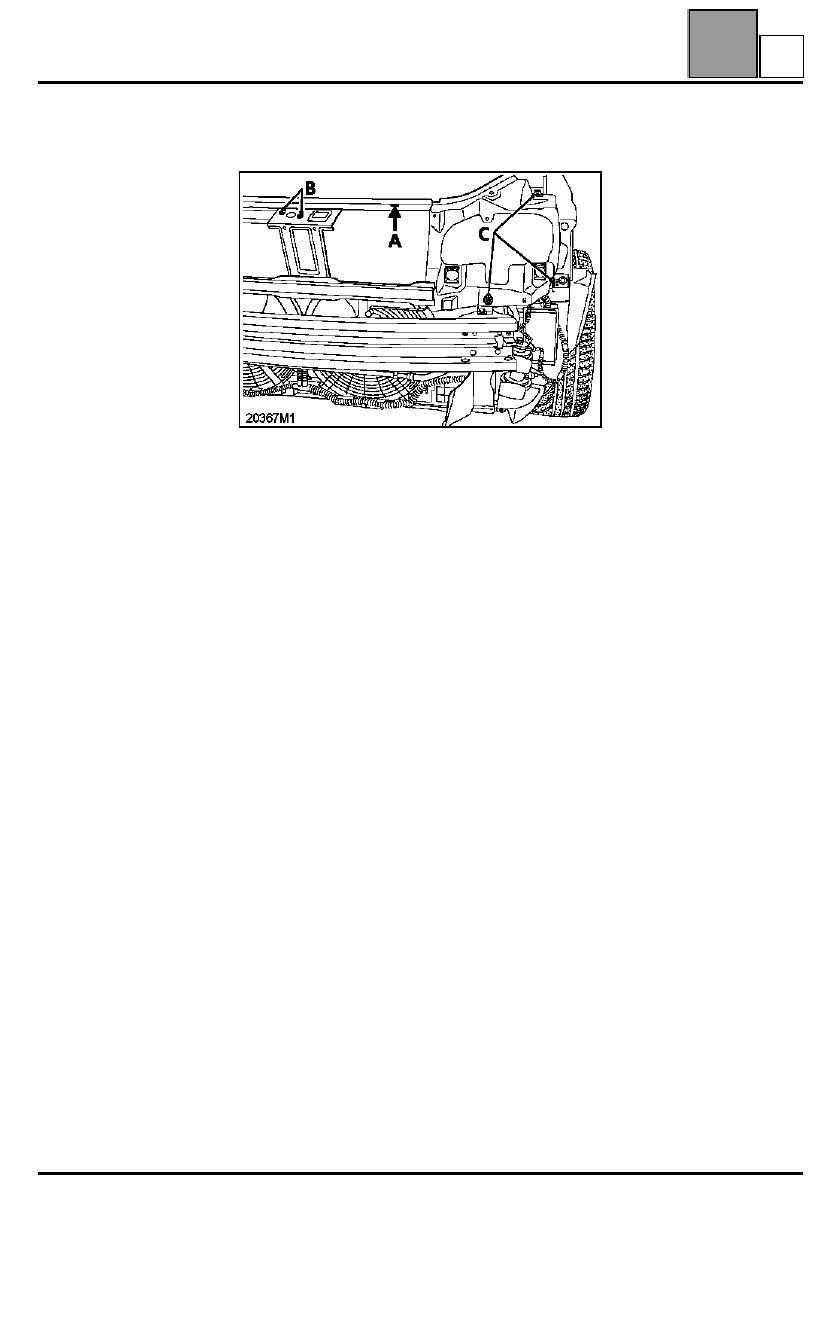

– los dos tornillos hexagonales (A ) de fijación

superior de la maleta de refrigeración,

– los dos tornillos (B) de la cerradura del capot,

– el cable de mando de la cerradura del capot,

– la boca de paso del cableado eléctrico,

– los tornillos (C) de fijación de la chapa portafaros.

REPOSICIÓN

La reposición se efectúa en el sentido inverso de la
extracción controlando:

– el funcionamiento de la cerradura del capot, antes

de cerrar el capot,

– el funcionamiento de los equipamientos eléctricos,

– los juegos de aspecto (ver secciones: 5 /8 /9 /10

capítulo 40).

42-9
