APARATOS DE ASISTENCIA ELÉCTRICA
Cajetín de Gestión del Techo Solar Eléctrico (BGTOC)
87
87-12
En cierre
Solamente una presión prolongada permite cerrar los
cristales delanteros y traseros, así como el techo solar
(no impulsional, con el contactor AIRE LIBRE).
El estor no se pilota en caso de cierre mediante el
contactor AIRE LIBRE.
PARTICULARIDAD
El Cajetín Central del Habitáculo comunica con el
cajetín de gestión del techo solar deslizante a través
de una unión serie para autorizar su funcionamiento y
darle las consignas.
Ejemplo:
– El cajetín de gestión del techo solar deslizante no
podrá funcionar si la tensión de la batería no es
suficiente (umbral determinado por el cajetín central
del habitáculo).
– Los cristales eléctricos siguen alimentados
30 segundos tras el corte del + después de contacto
(la alimentación de potencia del cajetín central del
habitáculo se conserva, en la vía A11 del cajetín de
gestión del techo solar deslizante ).
– Cierre de todos los cristales por presión prolongada
en el plip (no disponible actualmente).

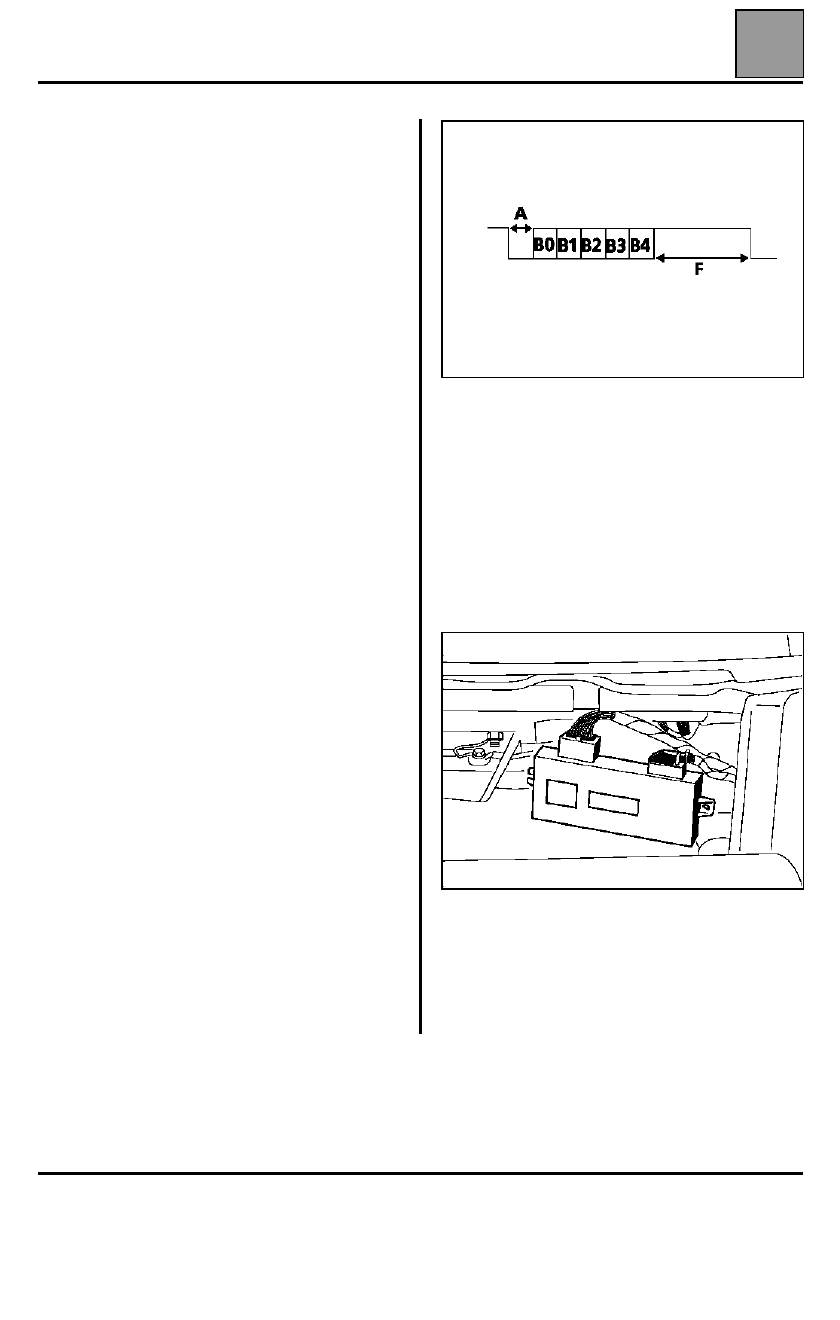

Protocolo de comunicación:
– un bit de inicio (A) a 0,
– cuatro bits de datos (B0 a B3),
– un bit de paridad par (B4),
– una inter-trama de cinco bits a uno como mínimo,
– la duración de un bit (A) se fija en 4,1 ms es decir,
una trama de 2,6 ms más una inter-trama (F) de
20,5 ms.
– B0: Modo de forzado (si B0 = 0),
– B1: Reservado,
– B3-B2 = 00: apertura techo solar deslizante y estor
(si B0 = 0),
– B3-B2 = 01: apertura elevalunas delantero derecho
e izquierdo (si B0 = 0),
– B3-B2 = 10: apertura elevalunas trasero derecho e
izquierdo (si B0 = 0),
– B3-B2 = 11: cierre general (si B0 = 0).

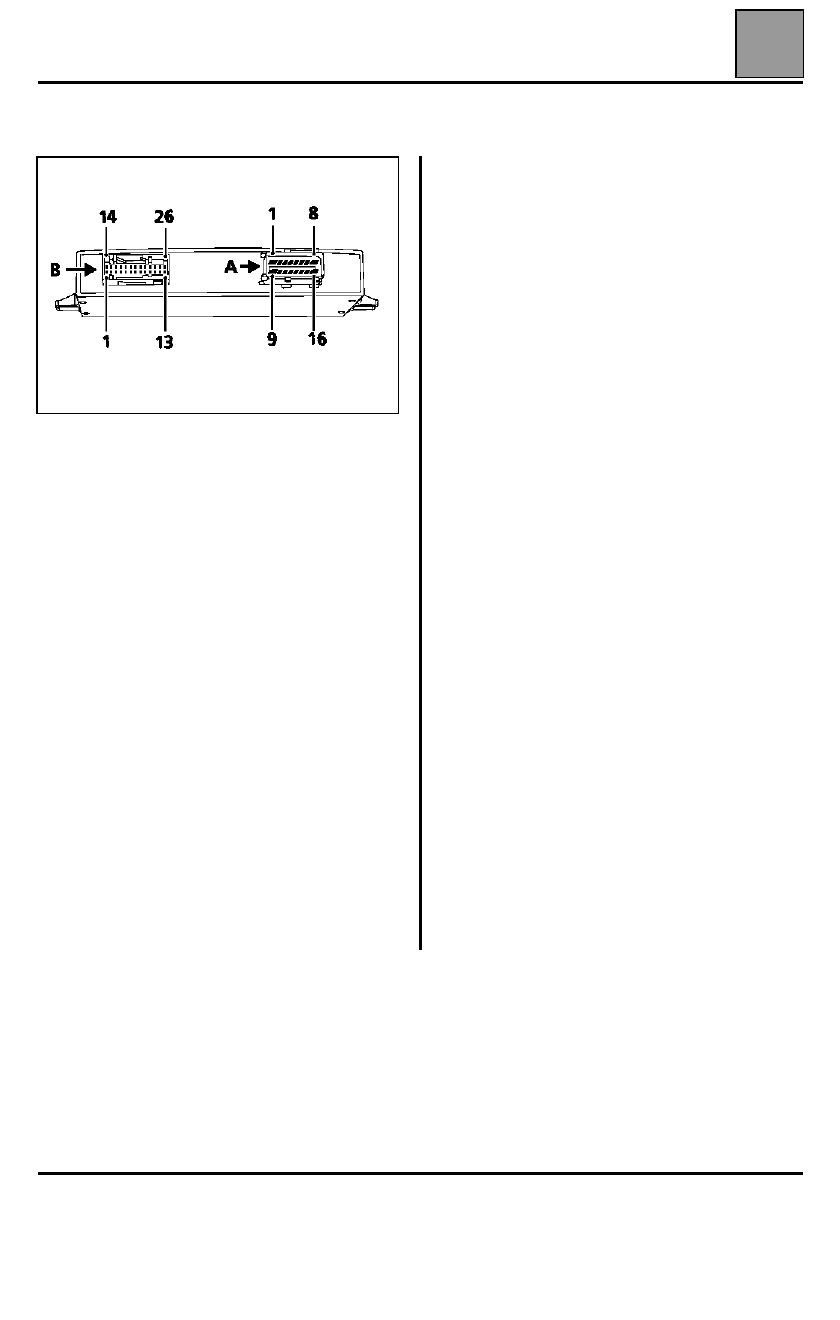

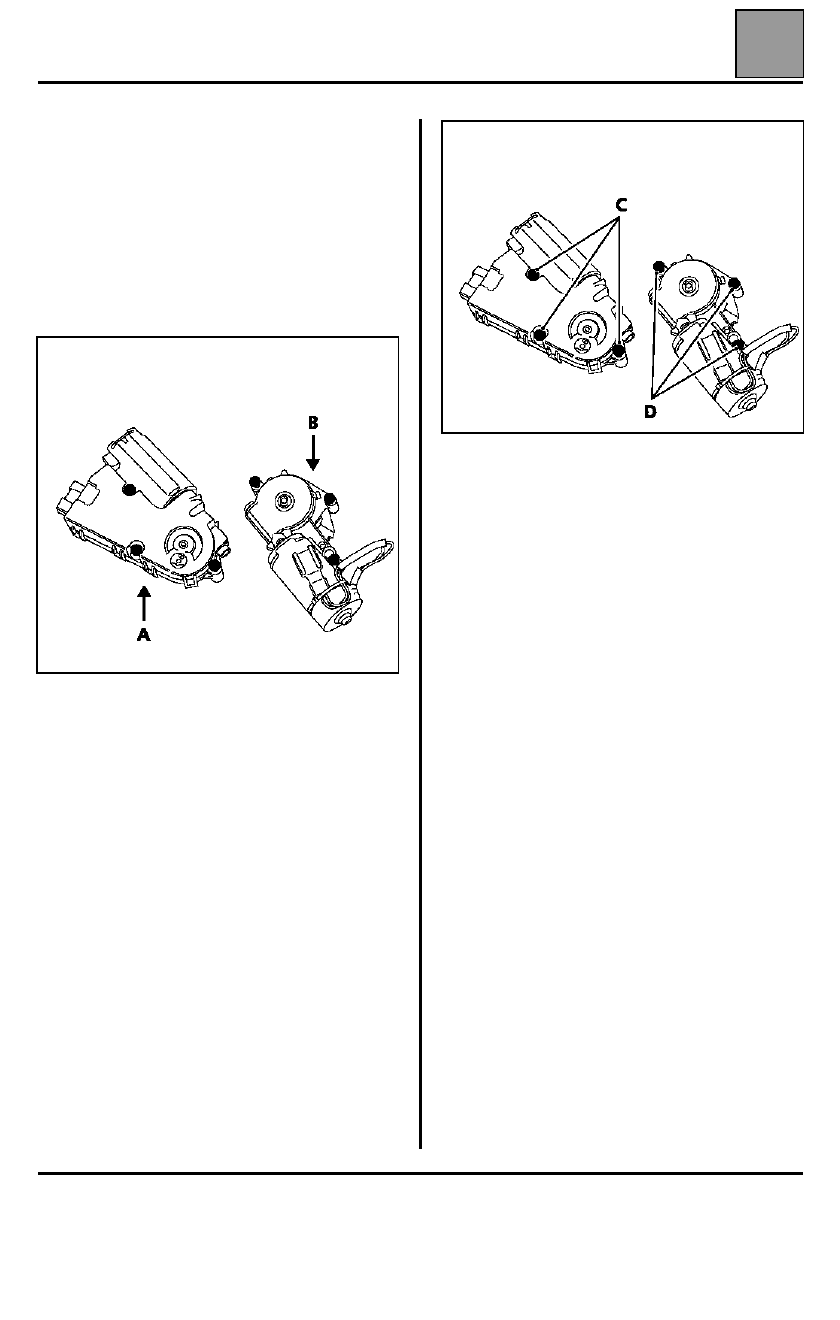

EXTRACCIÓN - REPOSICIÓN DEL CAJETÍN DE
GESTIÓN DEL TECHO SOLAR DESLIZANTE
Bascular los asientos traseros del break.
Desgrapar el guarnecido del piso del maletero a la
altura de la articulación de los respaldos traseros.
Extraer y desconectar el cajetín de gestión del techo
solar deslizante.
