INSTRUMENTOS DEL CUADRO

Regulador / Limitador de velocidad

83

83-10

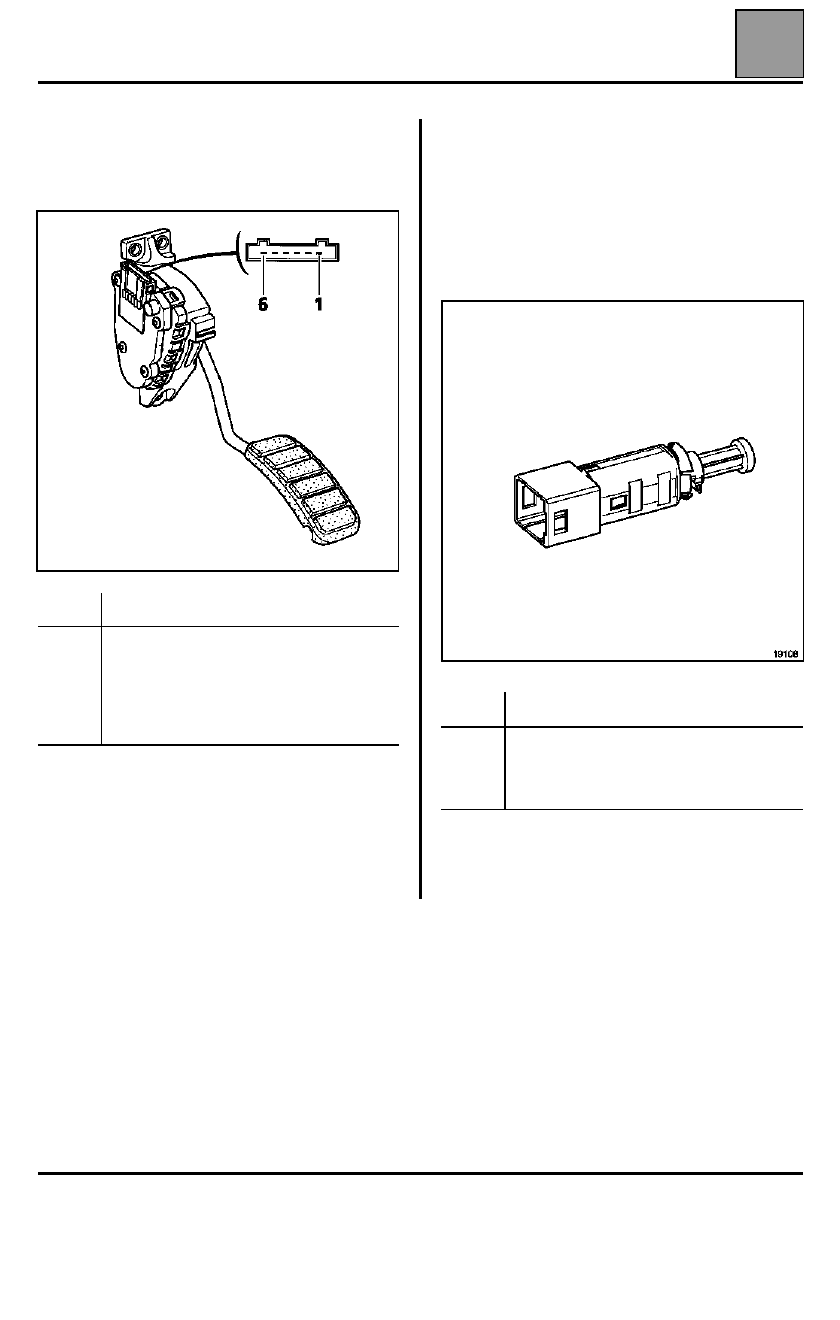

Pedal del acelerador

El pedal del acelerador posee un punto duro de
seguridad.

Resistencia pista 1 = 1.200

±

 480

Ω



Resistencia pista 2 = 1.700

±

 680

Ω

IMPORTANTE: para funcionar el vehículo debe estar
equipado imperativamente con un pedal del
acelerador que contenga un punto duro al final de la
carrera.

Contactor de stop (doble)

La función "regulación de velocidad" utiliza el
contacto por apertura (común con el encendido de las
luces), el captador de cierre es utilizado por el
calculador del ABS.

Las dos informaciones son comparadas por el
calculador de inyección.

Cuando se coloque el contactor en el pedalier, tirar de
la varilla a fin de recuperar el juego de reglaje.

Vía

Afectación

1
2
3
4
5
6

Masa potenciómetro 2
Masa potenciómetro 1
Señal pedal potenciómetro 1
Alimentación potenciómetro 1
Alimentación potenciómetro 2
Señal pedal potenciómetro 2

Vía

Afectación

A1
A3
B1
B3

Contacto cierre
Contacto apertura
Contacto apertura
Contacto cierre

INSTRUMENTOS DEL CUADRO

Regulador / Limitador de velocidad

83

83-11

CONTACTOR DE EMBRAGUE

El pedal de embrague posee dos contactos:
– un contacto de inicio de carrera específico de la

función "regulación de velocidad" (conector gris),

– un contacto de fin de carrera no utilizado por el

momento.

Cuando se coloque el contactor en el pedalier, tirar de
la varilla a fin de recuperar el juego de reglaje.

SUSTITUCIÓN DEL CALCULADOR DE INYECCIÓN

En la sustitución del calculador de inyección, hay que
indicarle la presencia de las funciones regulación y
limitación de velocidad.

Para ello, basta con poner en marcha las funciones
por el interruptor del tablero de bordo y confirmar
mediante los útiles de diagnóstico.

Configuración mediante los útiles de diagnóstico:
– sin regulación de distancia,
– con regulación de distancia (no disponible).

INSTRUMENTOS DEL CUADRO
Detector de nivel de carburante

83

83-12

Detector de nivel de carburante

IMPORTANTE: para cualquier intervención sobre el
detector de nivel de carburante, respetar las
precauciones siguientes:
– no fumar,
– no acercar llamas ni objetos incandescentes al área

de trabajo.

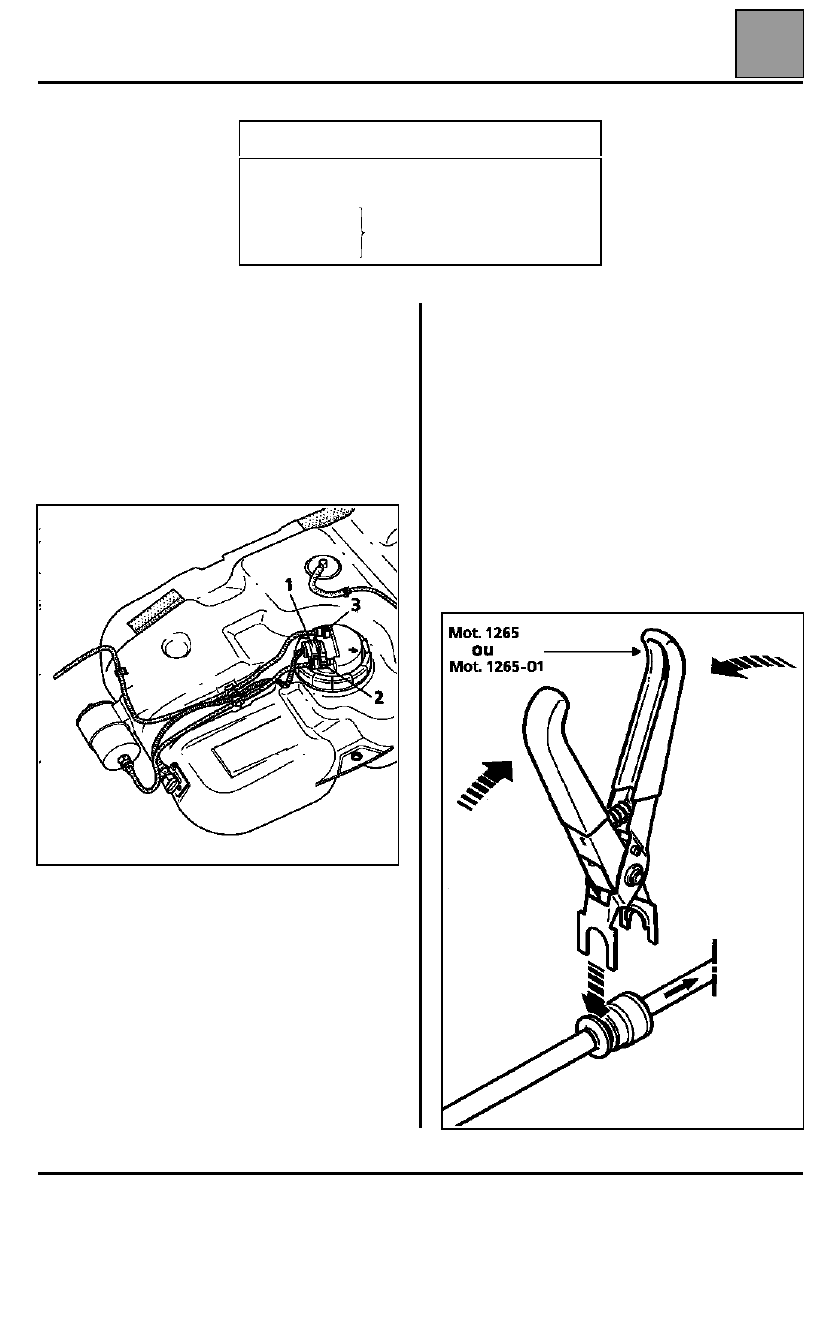

EXTRACCIÓN DEL CONJUNTO BOMBA -
AFORADOR

Desconectar la batería.

Extraer el depósito de carburante.

Desconectar el conector eléctrico (1).

Desconectar a continuación la canalización de
alimentación (2) (identificado por un racor rápido de
color verde) y la de retorno de carburante (3)
(identificado por un racor rápido de color rojo) con
ayuda de la pinza específica Mot. 1265 ó
Mot. 1265-01.

NOTA: si se constata la presencia de un anillo de
plástico, utilizado para el montaje en fábrica a la altura
del racor rápido, hay que desmontarlo antes de
desconectar la canalización.

ATENCIÓN: durante la extracción de las
canalizaciones, se pueden producir proyecciones de
gasolina debidas a la presión residual. Hay que prever
una protección.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot.

1397

Llave para extraer la tuerca del
aforador

Mot.

1265

Pinza para extraer racores
rápidos

Mot.

1265-01

INSTRUMENTOS DEL CUADRO
Detector de nivel de carburante

83

83-13

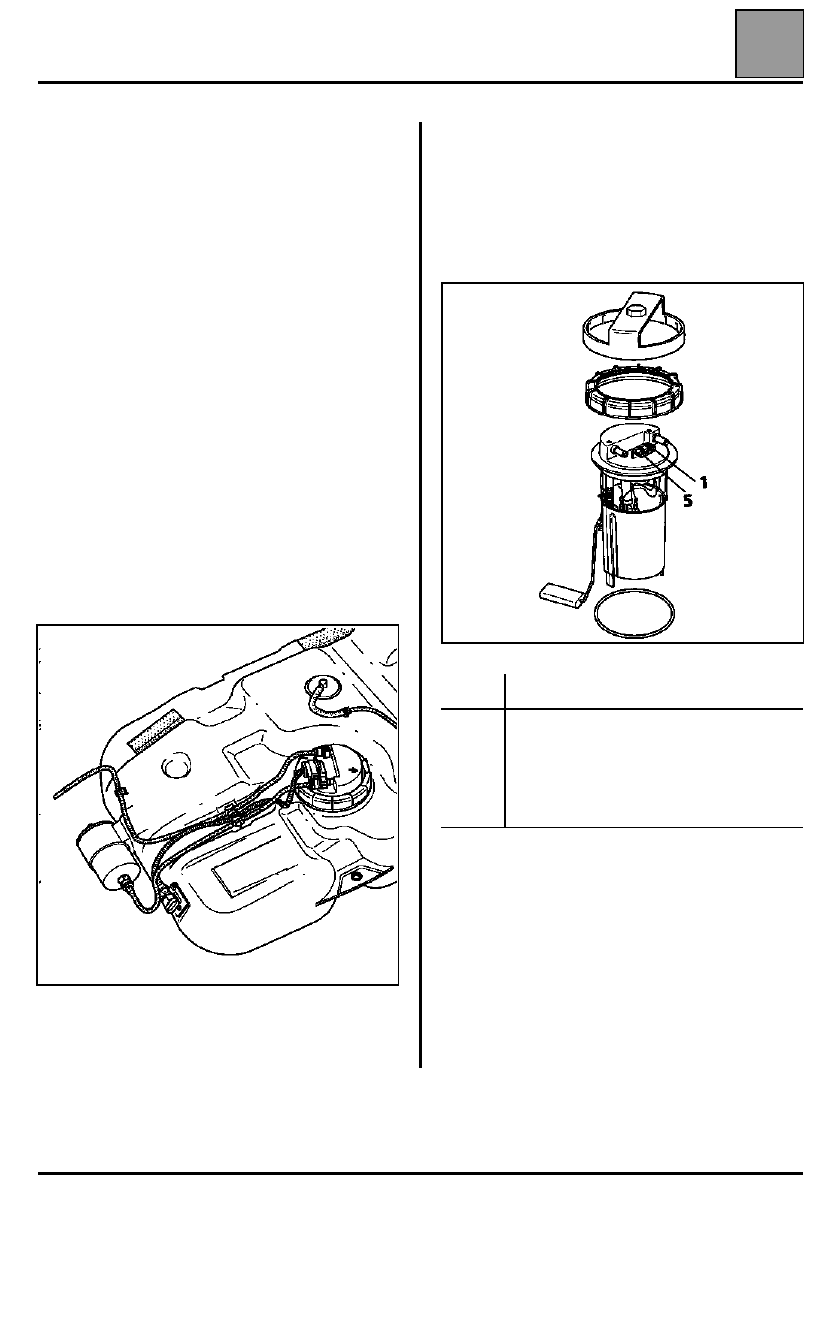

Soltar el conector y los tubos del lado del aforador.

Quitar la tuerca de fijación del conjunto bomba-
aforador con el útil Mot. 1397.

Extraer el conjunto bomba - aforador.

NOTA: deben pasar varias horas entre la extracción y
la reposición del conjunto bomba-aforador, atornillar la
tuerca sobre el depósito para evitar las
deformaciones.

REPOSICIÓN DEL CONJUNTO BOMBA-
AFORADOR

Particularidades

Vigilar que la junta no esté deteriorada, sustituirla si es
necesario.

Colocar primero la junta de estanquidad en el depósito
antes de introducir el conjunto.

Poner el conjunto bomba - aforador en el depósito,
orientándolo de forma que la flecha de indexado
quede enfrente de la muesca del aforador.

Apretar la tuerca de fijación del conjunto bomba-
aforador al par de 3,5 daN.m con el útil Mot. 1397
sujetando a la vez el aforador para evitar que se gire.

Asegurarse del correcto enganchado del conector y
del correcto encajado de los racores rápidos de las
canalizaciones (presencia de dos juntas tóricas).

Conectar la batería.

CONEXIÓN GASOLINA

Vía

Designación

1

2
3
4
5

Información aforador hacia cuadro de
instrumentos
+ bomba
Inutilizada
- bomba
Masa
