Renault 19. Manual - parte 229

Estanquidad e

insonorización

Páginas

Indice

ESTANQUIDAD DE CAJA

A

Junta de protección del
montante de puerta

B

Junta de  montante del
parabrisas "D53 CABRIO"

64

64-1

64-2

ESTANQUIDAD DE CRISTALES

A

Junta de marco de  puerta
delantera

B

Lamelunas exterior de  puerta
delantera

C

Lamelunas interior de  puerta
delantera

D

Deslizadera de marco de  puerta
delantera

E

Junta de marco de  puerta
delantera

F

Lamelunas exterior de puerta
trasera

G

Lamelunas interior de puerta
trasera

H

Deslizadera de marco de puerta
trasera

I

Lamelunas exterior de custodia

J

Lamelunas interior de custodia

66

66-1

66-1

66-1

66-2

66-3

66-3

66-4

66-4

66-5

66-5

ESTANQUIDAD DE CAJA

Junta de protección del montante de puerta

64

A

92251R

La extracción se efectúa rompiendo las grapas, y
después despegando la junta con un soplete de
aire caliente.

NOTA :

 para el diagnóstico de estanquidad, ver el

M.R. 501

.

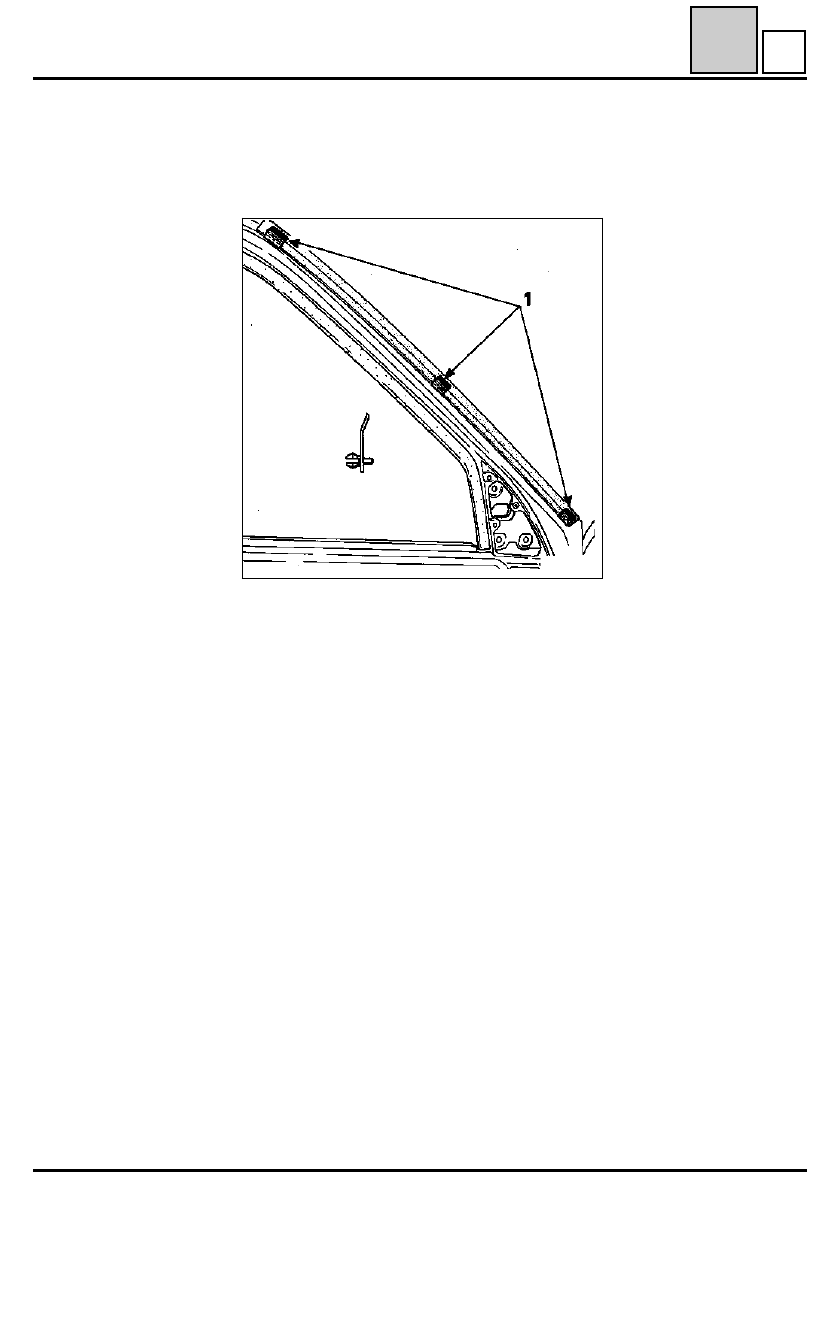

PARTICULARIDAD

La junta de protección del montante de puerta va
pegada y fijada por tres grapas (1) no recupera-
bles.

64-1

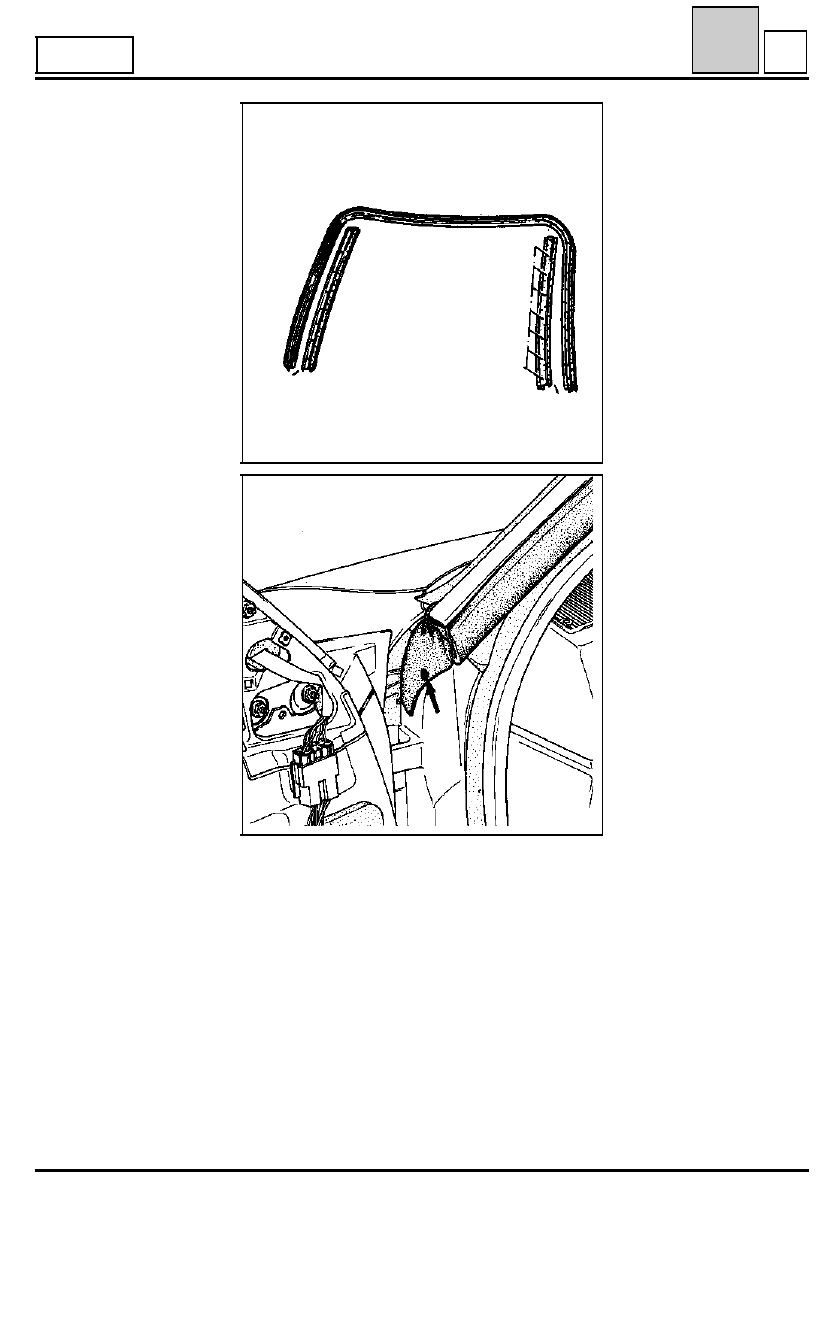

ESTANQUIDAD DE CAJA

Junta del montante de parabrisas

64

B

PRN6400

Desmontar :

- los resbalones de la capota,

- la junta.

En la reposición, utilizar una masilla de estanqui-
dad.

(Emplear agua jabonosa para facilitar la coloca-
ción de la junta en sus deslizaderas).

94819R

D53

CABRIO

64-2

ESTANQUIDAD DEL CRISTAL

Junta de encuadramiento de puerta delantera

66

A

92252R

Poner el cristal en posición abierta.

Atención, la junta es una pieza frágil.

Extraer el retrovisor.

Sacar la parte delantera y después la parte trasera.

92253S

Poner el cristal en posición abierta.

ATENCION :

 el lamelunas es una pieza frágil. Me-

diante un buril extra-plano protegido por un pa-
ño, levantar el lamelunas cada 10 cm.

92254S

Extraer el guarnecido interior.

Levantar el lamelunas como se indica en el dibujo.

Lamelunas exterior de puerta delantera

B

Lamelunas interior de puerta delantera

C

66-1
