Renault 19. Manual - parte 216

ABRIENTES NO LATERALES

Portón

48

B

95787R

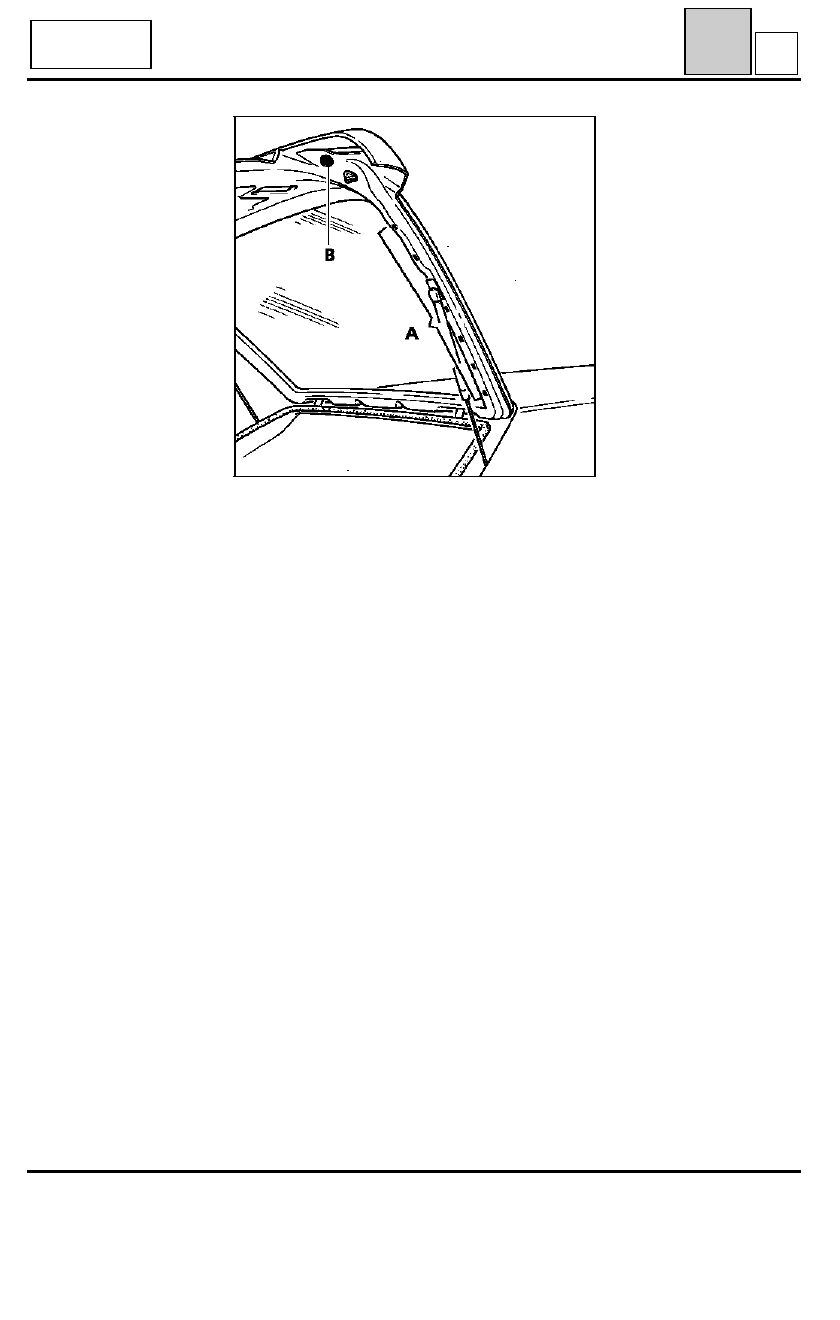

La pieza fase I suministrada por el APR será consti-
tuida de un cajón tipo fase II y de un panel tipo
fase I. Por lo tanto, será necesario por razones de
estanquidad, obstruir los orificios (A) y (B) del ca-
jón. (consultar el PR para las referenciass de los
obturadores).

B - C - S53

Fase II

48-4

ABRIENTES NO LATERALES

Capot trasero

48

C

PRS4806

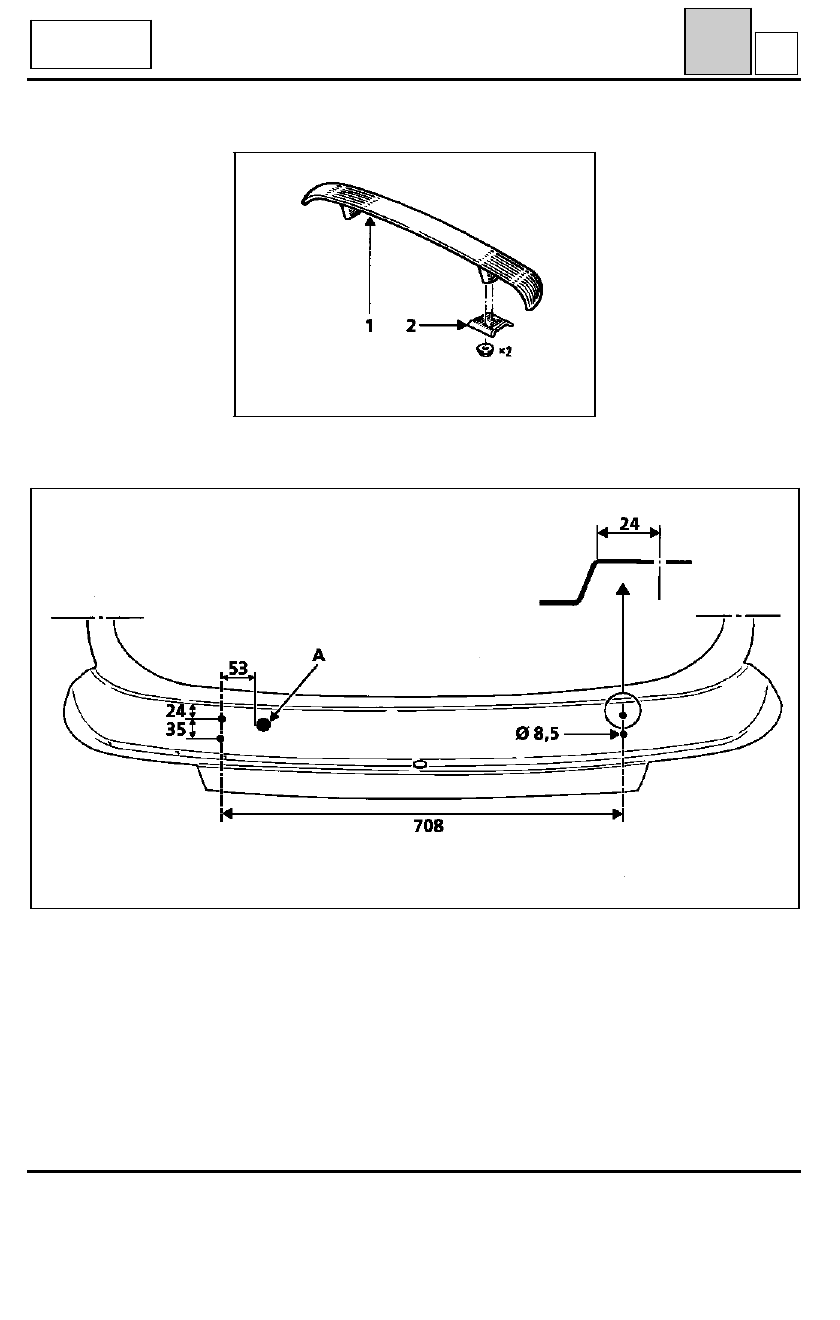

Con la ayuda del esquema, trazar los ejes de los
puntos de fijación del becquet partiendo del
borde del orificio (A) de limpialuneta.

Taladrar los 4 puntos de fijación al

ø

 8 mm.

Aplicar masilla de estanquidad en el borde de los
orificios y colocar el becquet.

Por el interior del portón, colocar los 2 refuerzos
de fijación y fijar mediante 4 tuercas.

COLOCACION ELEMENTO AERODINAMICO TRASERO

B - C - S53

DEPORTIVOS

93175R

1

Elemento aerodinámico

2

Refuerzo de fijación

48-5

ABRIENTES NO LATERALES

Capot trasero

48

C

PRS4807

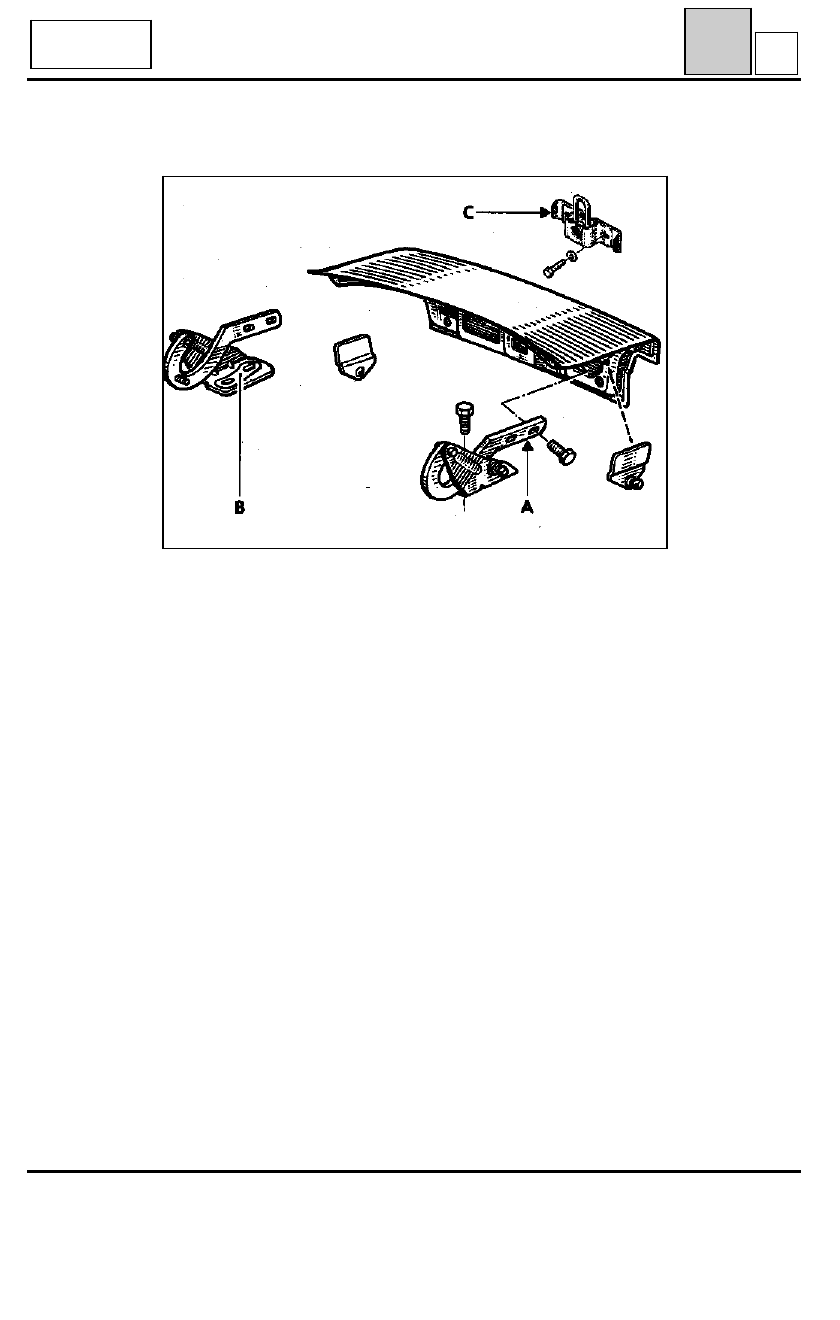

REGLAJE

L53

Chamade

(A)

Reglaje de los juegos, alineación, retroceso, afloramiento

(B)

Reglaje lateral de la parte trasera

(C)

Reglaje por la cerradura

48-6

ABRIENTES NO LATERALES

Capot trasero

48

C

PRS4808

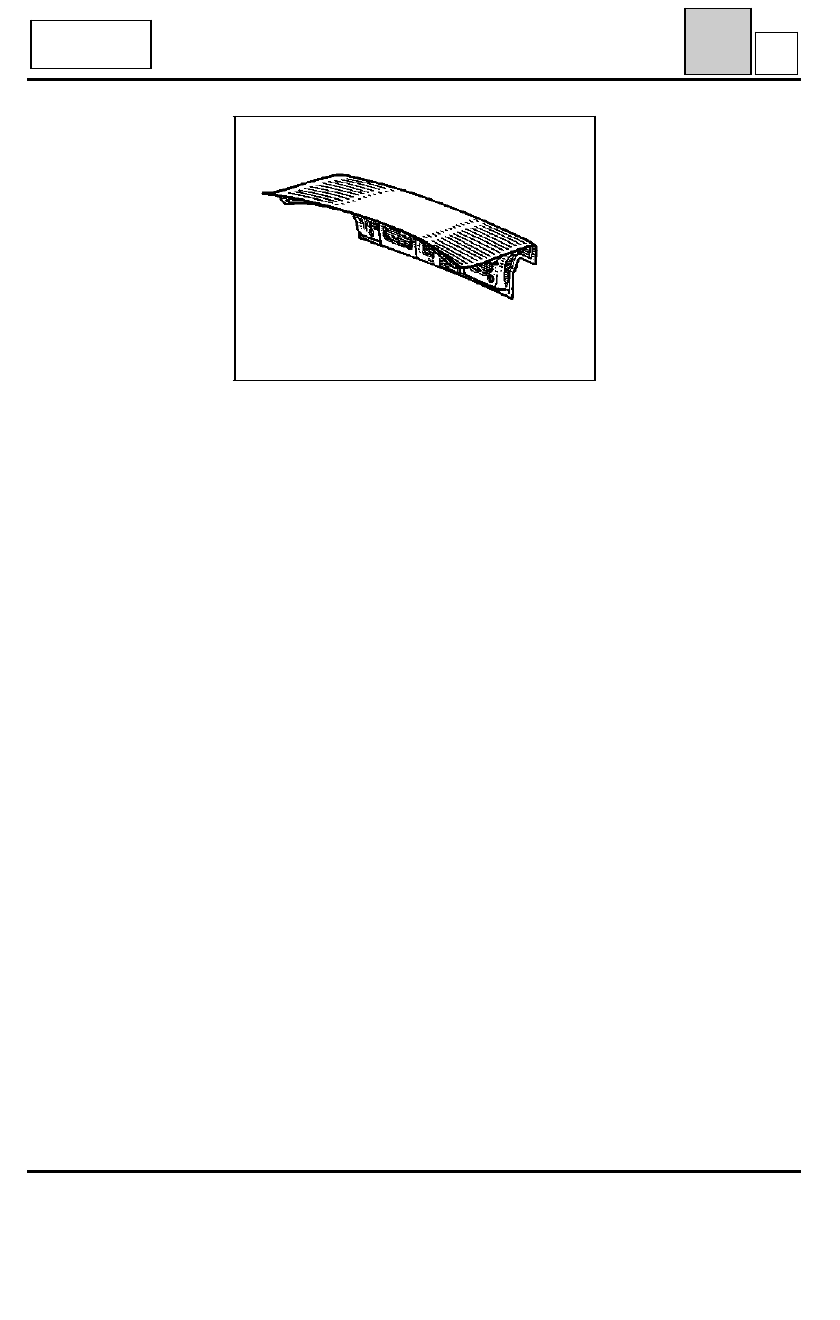

En fase II el monograma "Chamade" ya no existe.
Las piezas suministradas por el APR son especificas
de cada vehículo.

L53 Chamade

Fase II

48-7
