Renault 19. Manual - parte 212

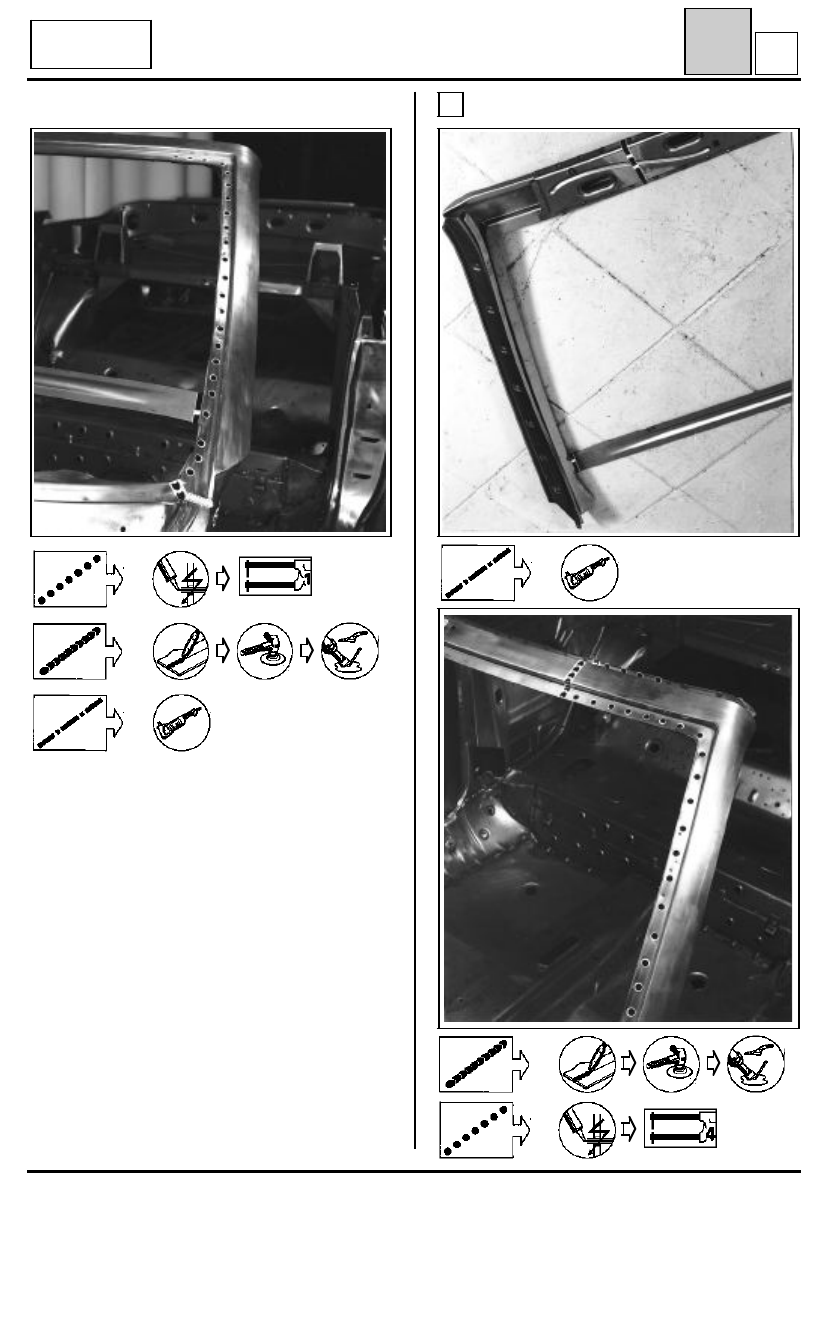

ALTO DE CAJA

Marco del parabrisas

45

B

Soldadura (continuación)

D53

Cabriolet

Photo page 45-2

CORTE PARCIAL

2

Photo page 45-2

Photo page 45-2

45-8

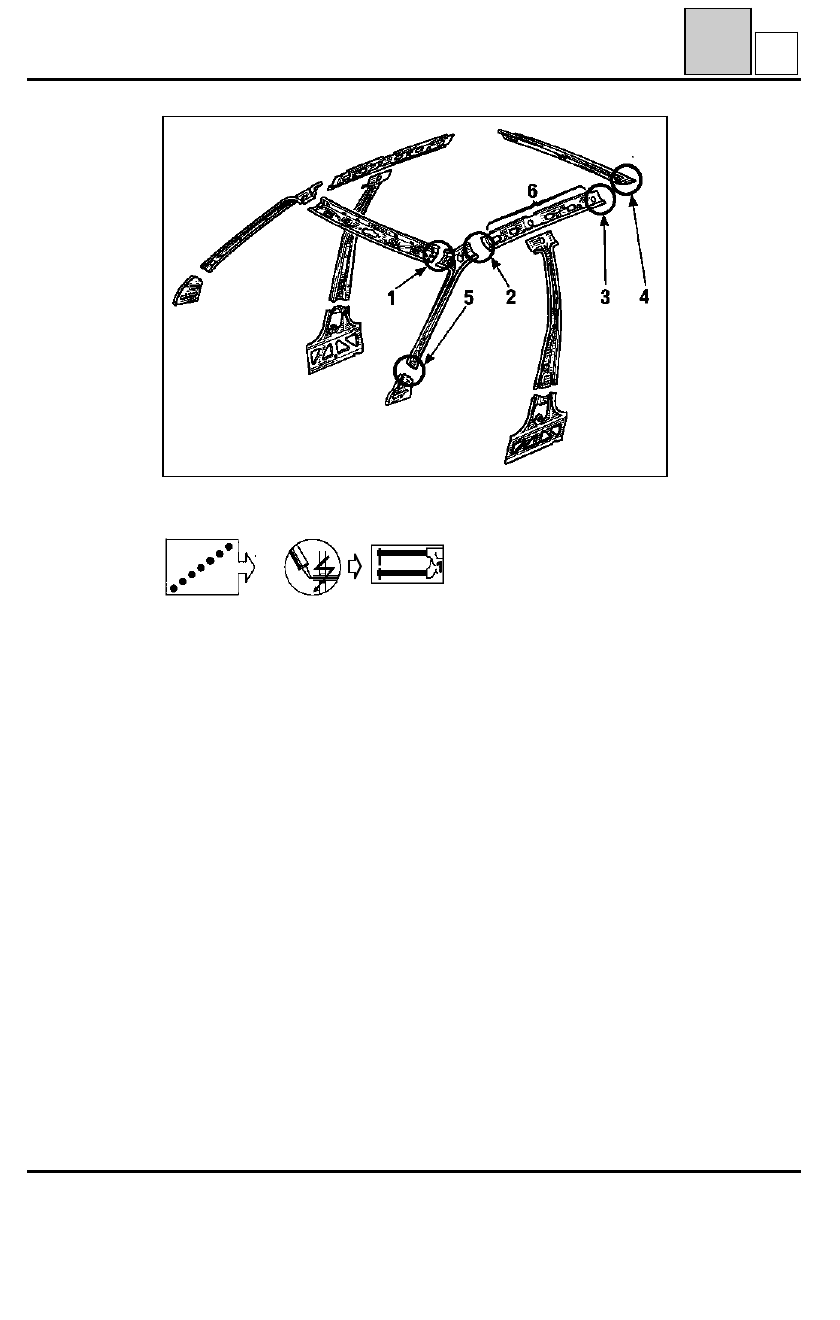

ALTO DE CAJA

Forros y refuerzos

45

C

PRS4505

Soldadura de origen

Uniones (1) - (2) - (3) - (4) - (5) - (6)

NOTA :

unión (6) : viga  costado de caja

La soldadura reparación es idéntica a la de origen.

45-9

UNION CON PIE DELANTERO

Espesor de las chapas en (mm)

Forro

1,5

Pie delantero

1,25

Marco

1,0

Desgrapado

31 puntos de soldadura eléctrica.

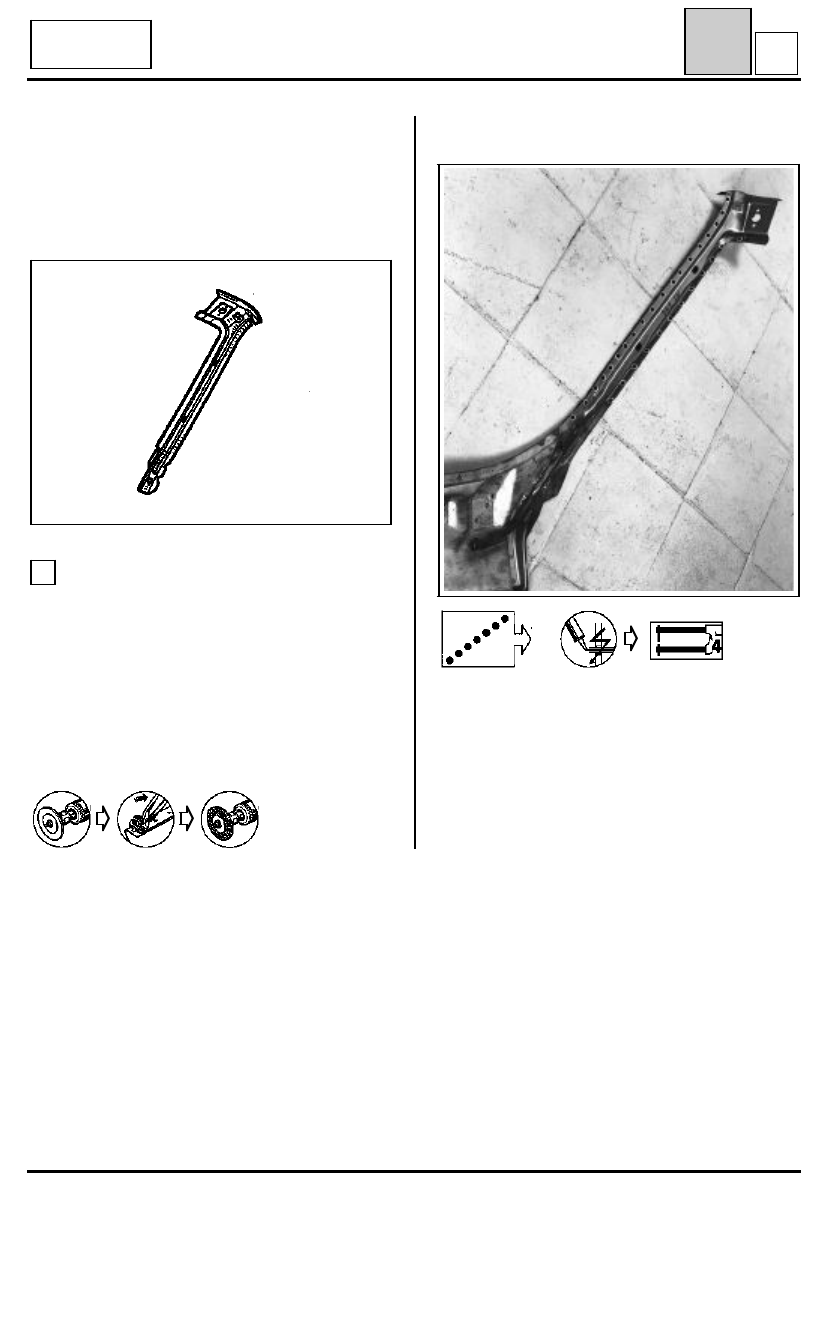

ALTO DE CAJA

Forro de montante de vano

45

D

Esta operación es complementaria a la sustitución
del marco del parabrisas.

COMPOSICION DE LA PIEZA A.P.R.

Pieza sola.

D53

Cabriolet

PRS4507

1

Soldadura

Photo page 45-3

45-10

UNION CON MARCO DEL VANO

Espesor de las chapas en (mm)

Travesaño

1,5

Forro de pie

1,5

Marco

1,0

Desgrapado

42 puntos de soldadura eléctrica.
4 cordones MAG de 30 mm.

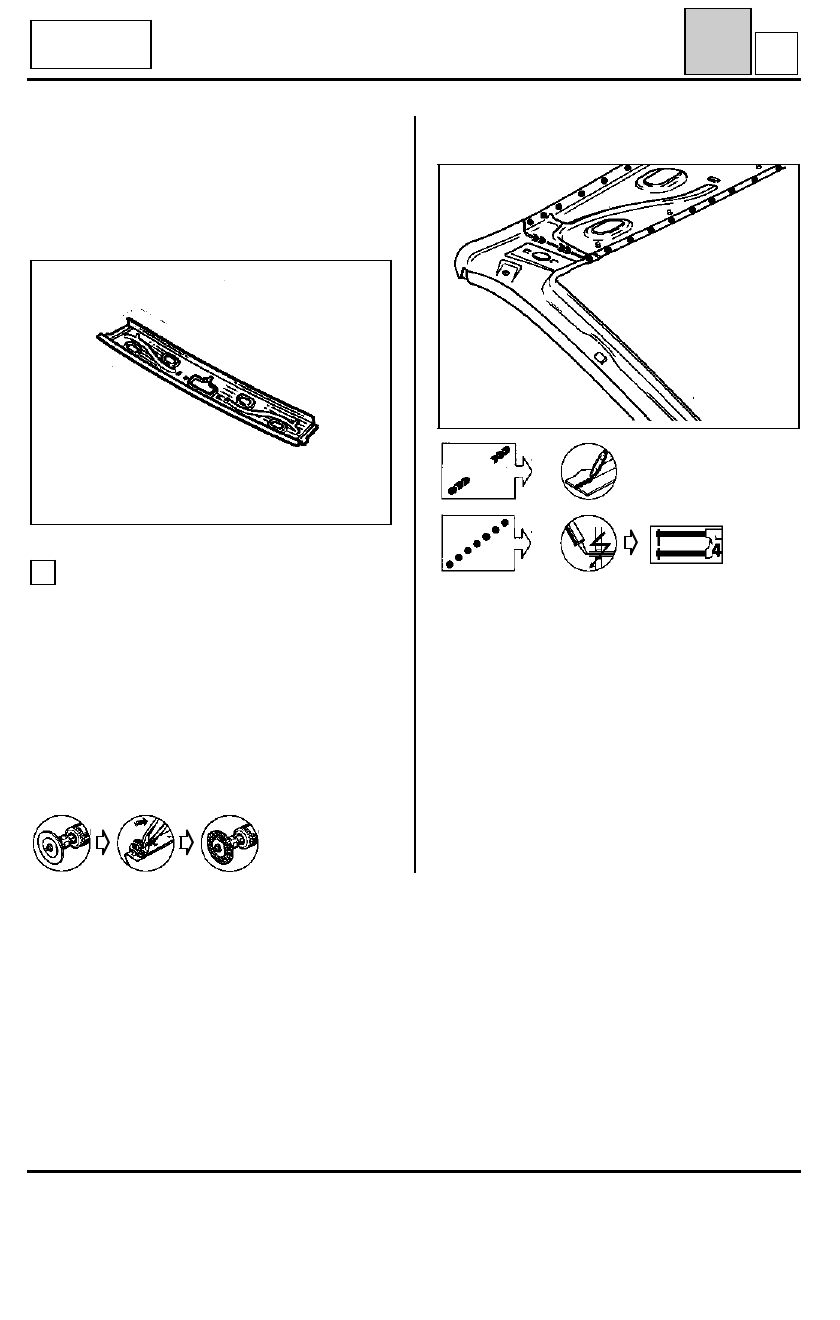

ALTO DE CAJA

Travesaño soporte del vano

45

E

94955S

D53

Cabriolet

Soldadura

PRS4508

1

Esta operación es complementaria a la sustitución
del marco del parabrisas.

COMPOSICION DE LA PIEZA A.P.R.

Pieza desnuda.

45-11
