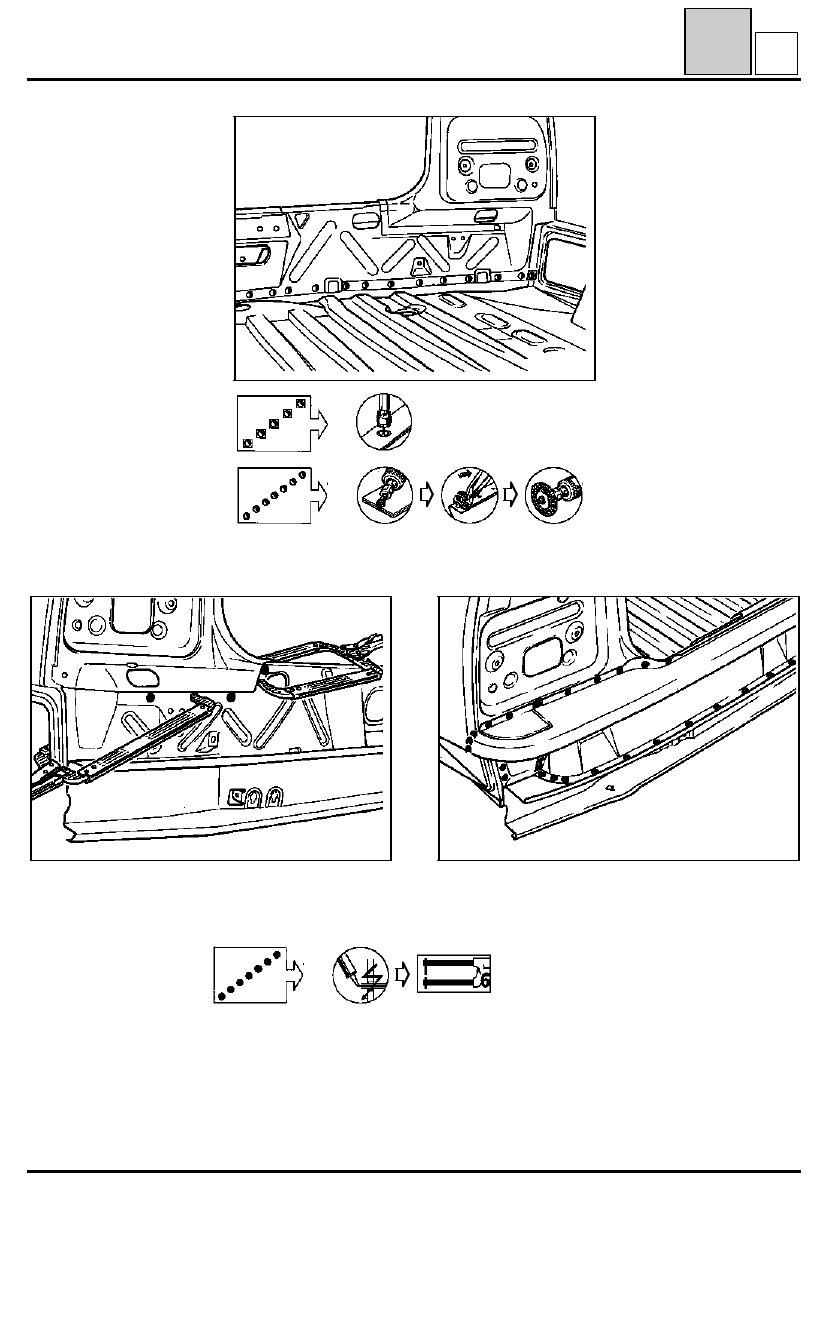

Unión faldón - travesaño

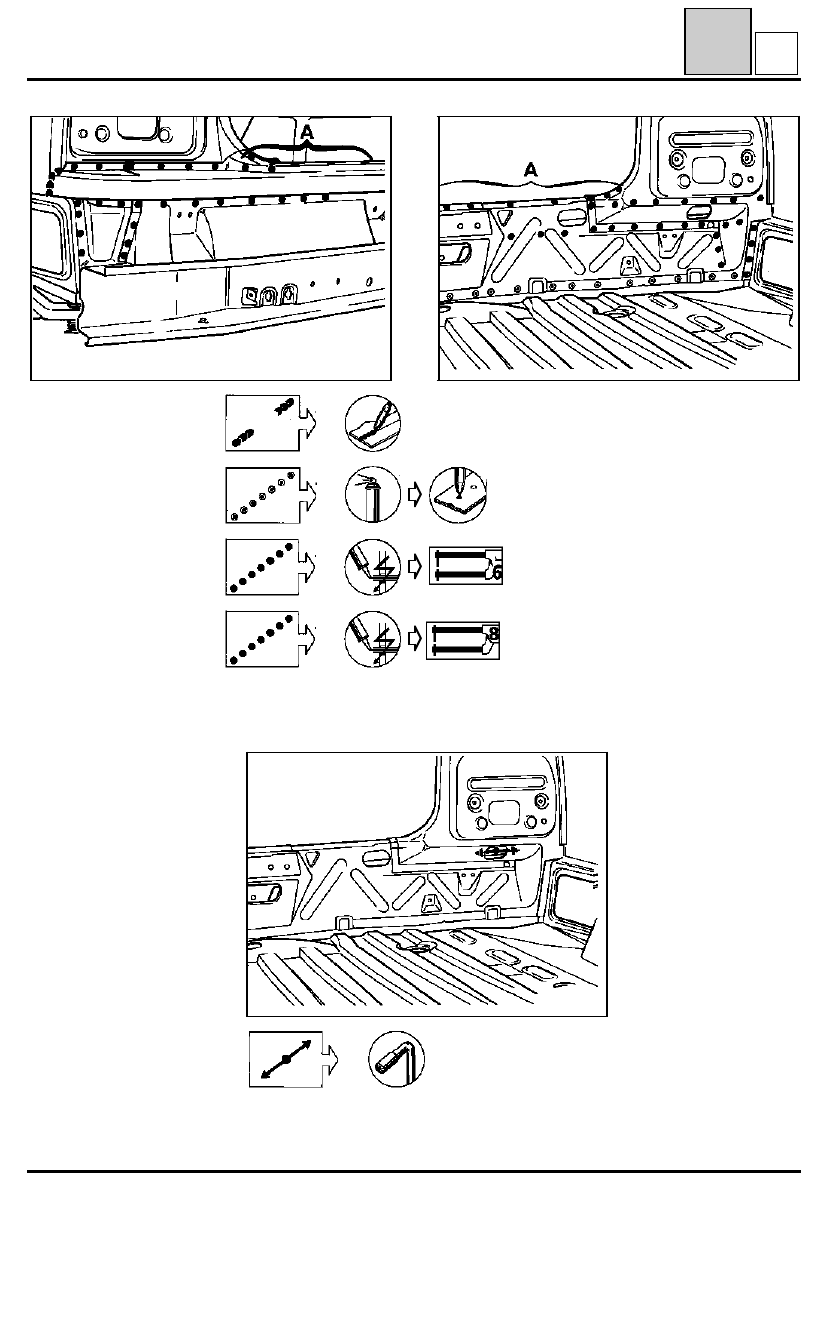

ESTRUCTURA SUPERIOR TRASERA

Faldón

44

U

92366S

Soldadura

92367S

92365-3S

e = 1,4 mm
H = 60 mm

Colocar el forro y efectuar unos puntos de
sujeción.

e = 1,9 mm

44-67

ESTRUCTURA SUPERIOR TRASERA

Faldón

44

U

92364-3S

92366-1S

92366-2S

e = 1,4 mm
H = 60 mm

e = 1,4 mm
H = 60 mm

PROTECCION ANTI-CORROSION

44-68

ESTRUCTURA SUPERIOR TRASERA

Faldón

44

U

PRS4437

NOTA :

la gama general de sustitución de un

elemento soldado se describe en el M.R. 502
capítulo 4.

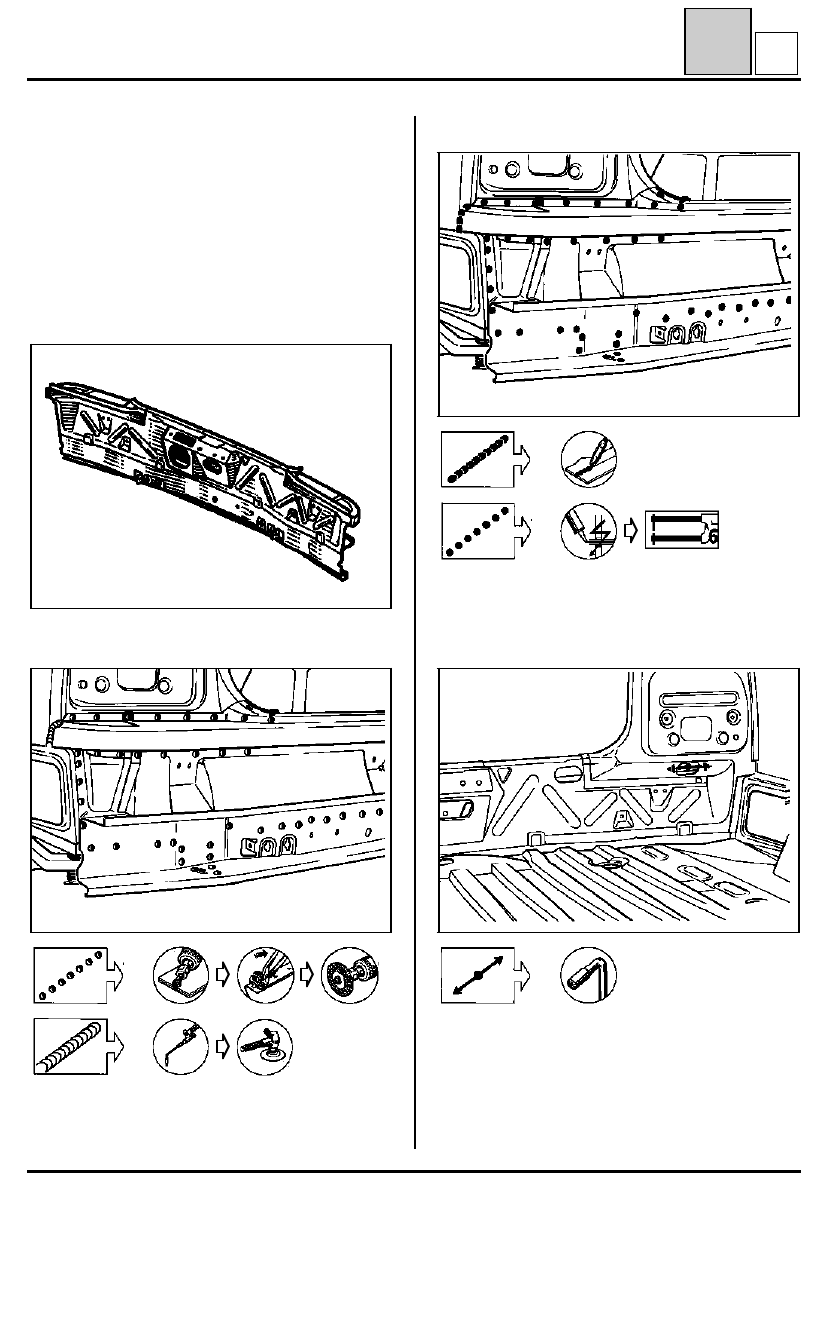

METODO 3

(faldón con forro y travesaño inferior)

COMPOSICION DE LA PIEZA A.P.R.

Pieza ensamblada que contiene :

- faldón desnudo
- riostras laterales
- refuerzo de resbalón
- forro
- travesaño inferior

RECORTE - DESGRAPADO

SOLDADURA

PROTECCION ANTI-CORROSION

92364-5S

92364-4S

92366-2S

44-69

ESTRUCTURA SUPERIOR TRASERA

Forro de faldón y faldón ensamblado

44

V

PRS4446

B - C - S53

Fase I

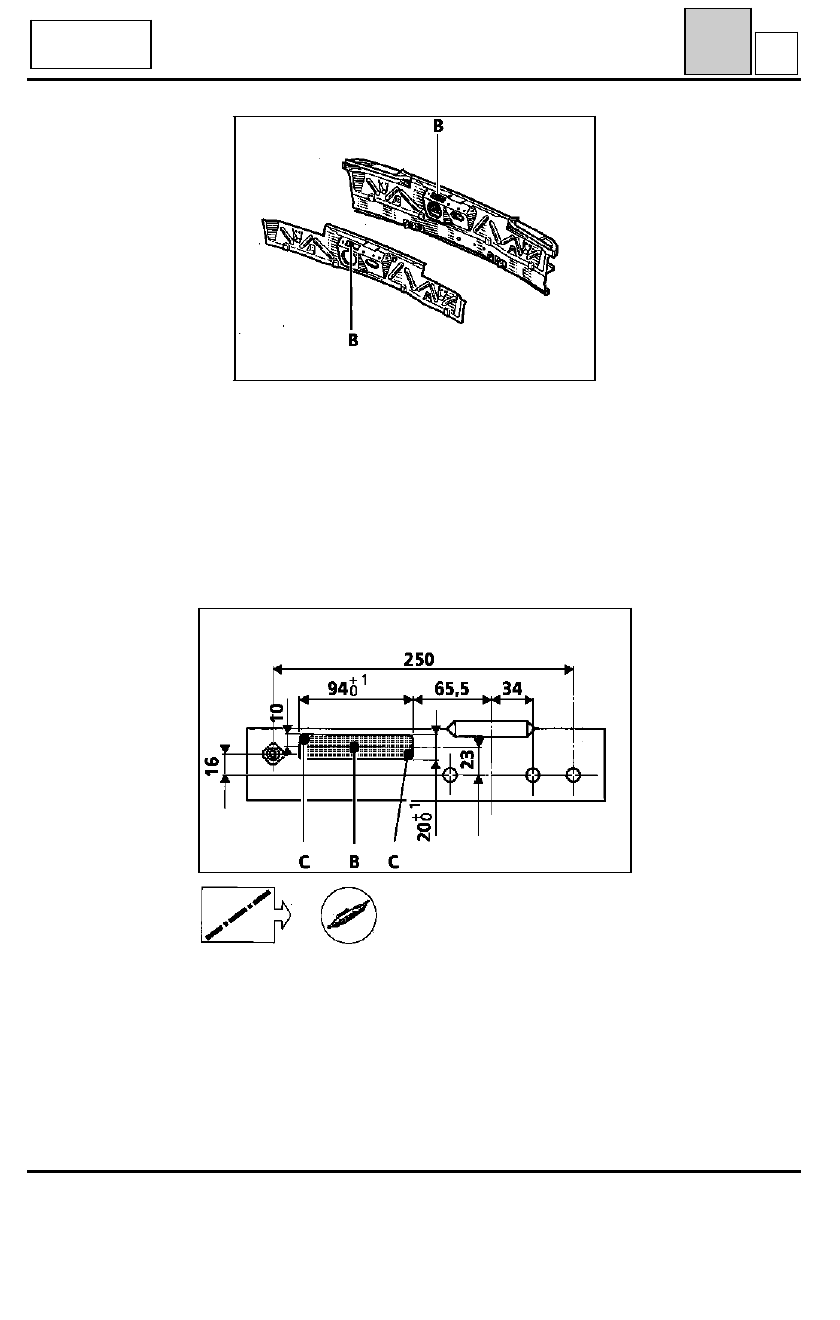

La diferencia entre las piezas fase I y fase II, se
hace por la supresión del orificio (B) del contactor
de pistón.
El APR suministra los dos tipos de piezas con o sin
orificio (B). Al sustituir una carrocería completa, el
APR sólo suministrará cajas del tipo fase II, en las
que será necesario efectuar el recorte del orificio
(B) (ver esquema siguiente)

El recorte del orificio (B), (zona sombreada) se
hace mediante una sierra alternativa, tras haber
efectuado 2 orificios (C) de

∅

 8 mm.

95788R1

44-70
