Renault 19. Manual - parte 189

UNION CON EL BAJO DE CAJA Y PASO DE
RUEDA

Espesor de las chapas en (mm)

Refuerzo

1,5

Bajo de caja

1,5

Paso de rueda exterior

0,88

Paso de rueda interior

1,2

Desgrapado

16 puntos de soldadura eléctrica.

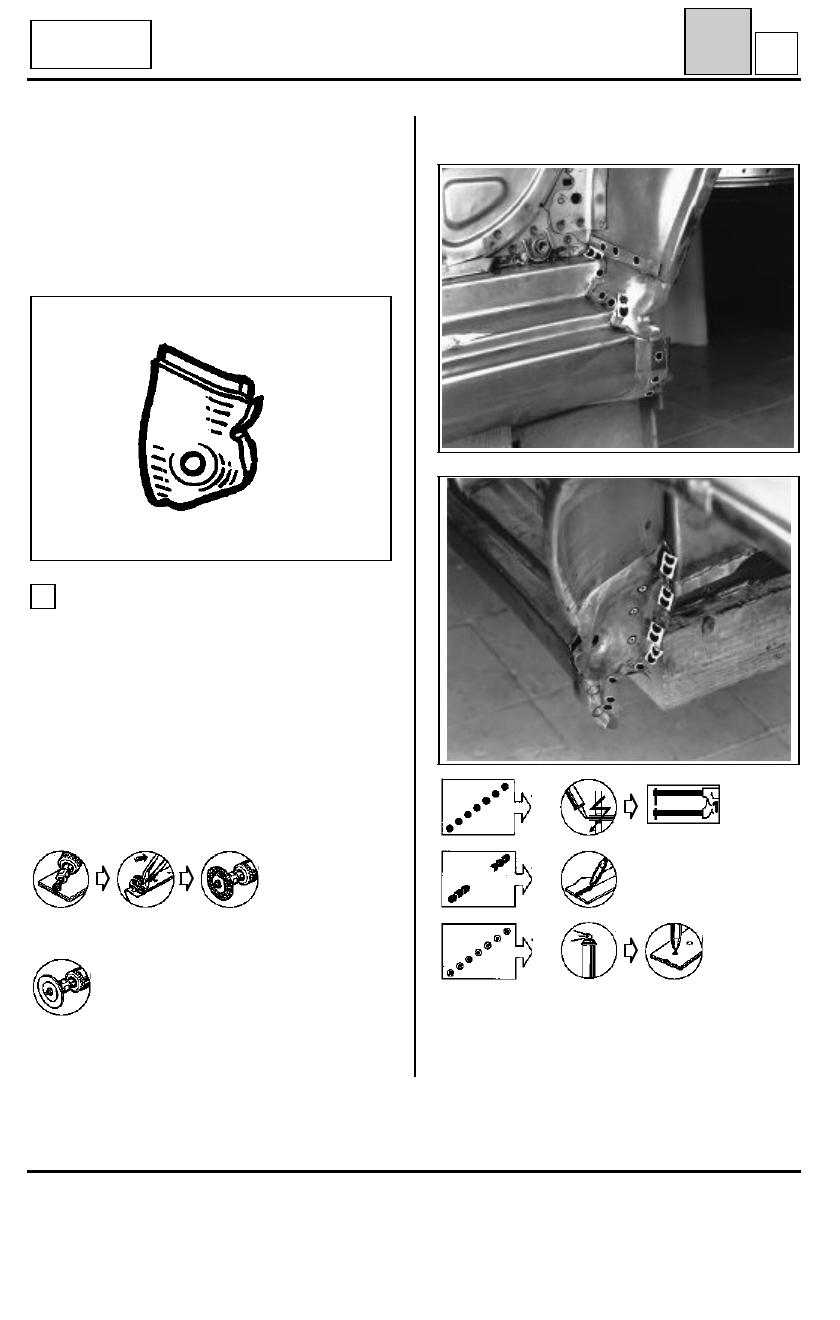

ESTRUCTURA SUPERIOR LATERAL

Refuerzo trasero del bajo de caja

43

N

D53

Cabrio

PRS4303

1

Photo page 43-9

Soldadura

Photo page 43-9

Ø D = 8 mm

Esta operación no se puede efectuar más que tras
la extracción del panel de aleta trasero.

Dirigirse al párrafo : 44-A.

COMPOSICION DE LA PIEZA A.P.R.

Pieza desnuda

4 cordones MAG de 25 mm.

Tras pintar y antes de guarnecer, efectuar el
tratamiento de protección de los cuerpos huecos.

43-29

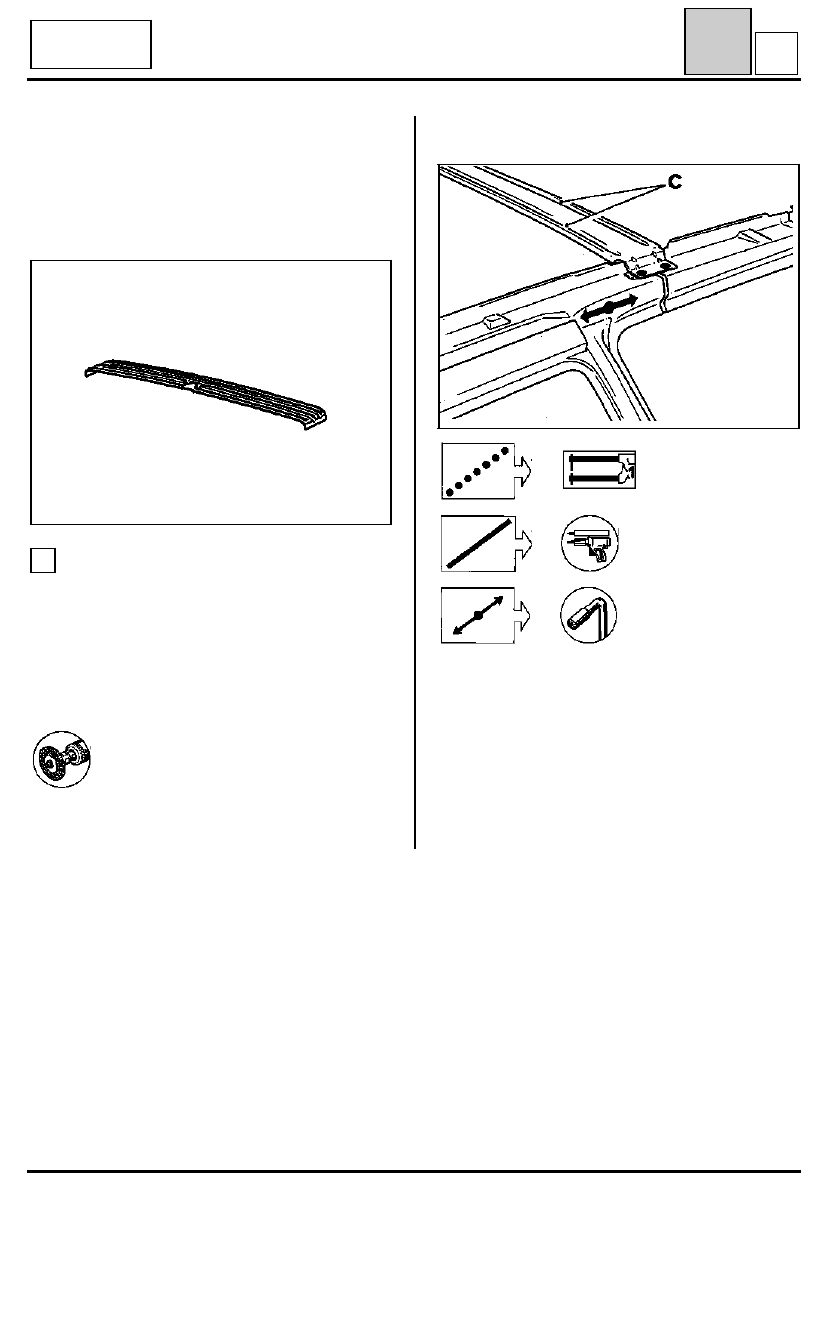

ESTRUCTURA SUPERIOR LATERAL

Arco de techo

43

O

PRS4309

NOTA :

en (C) efectuar 2 cordones de masilla de

calado.

ATENCION :

para la colocación de los techos so-

lares accesorios, será necesario recortar el arco de
techo.

El marco del techo solar cumplirá entonces la fun-
ción de tensor.

Sólo se puede sustituir esta pieza tras haber ex-
traído el techo.

COMPOSICION DE LA PIEZA A.P.R.

Pieza sola.

B53

Fase II

UNION CON COSTADO DE CAJA

1

Espesor de las chapas en (mm)

Costado de caja

0,77

Tensor

0,77

Desgrapado

4 puntos de soldadura eléctrica

Soldadura

95813R

43-30

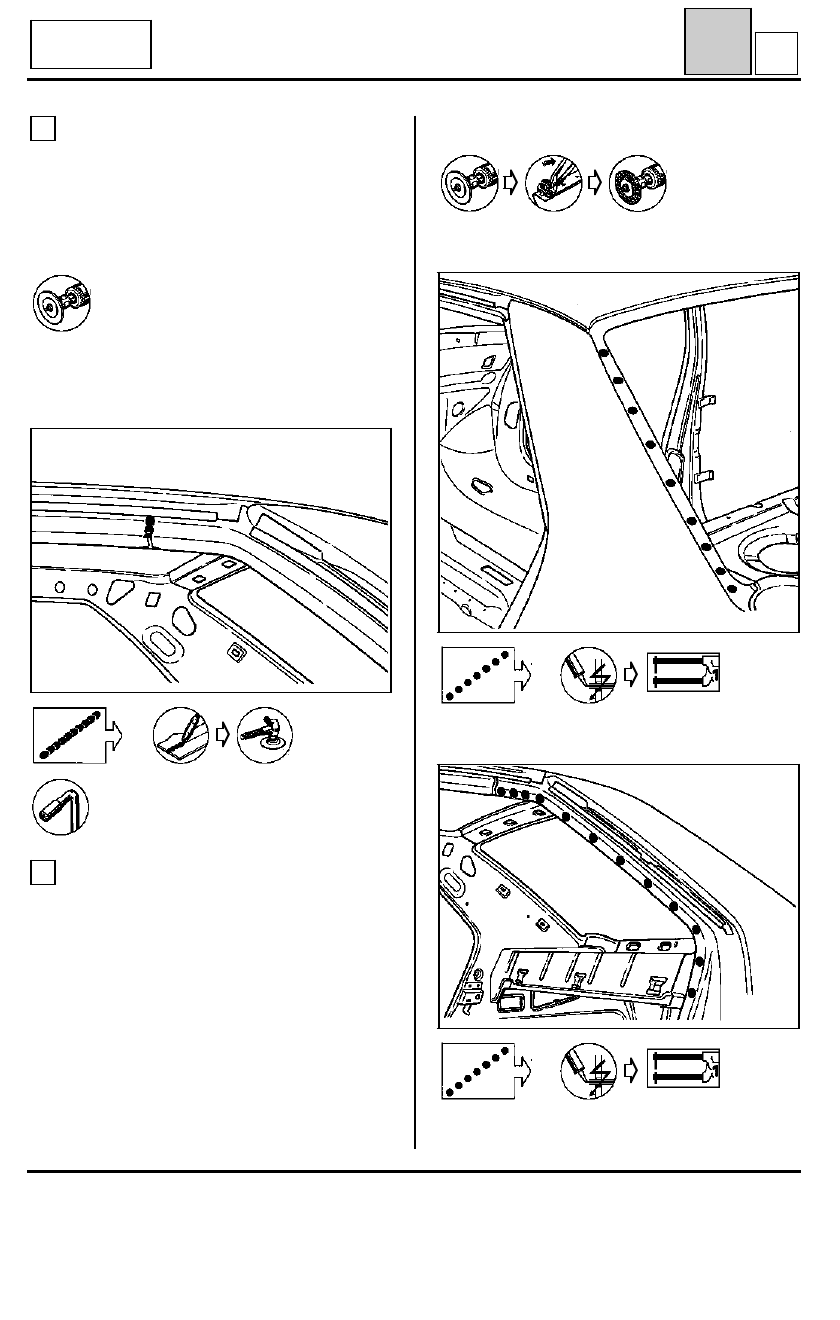

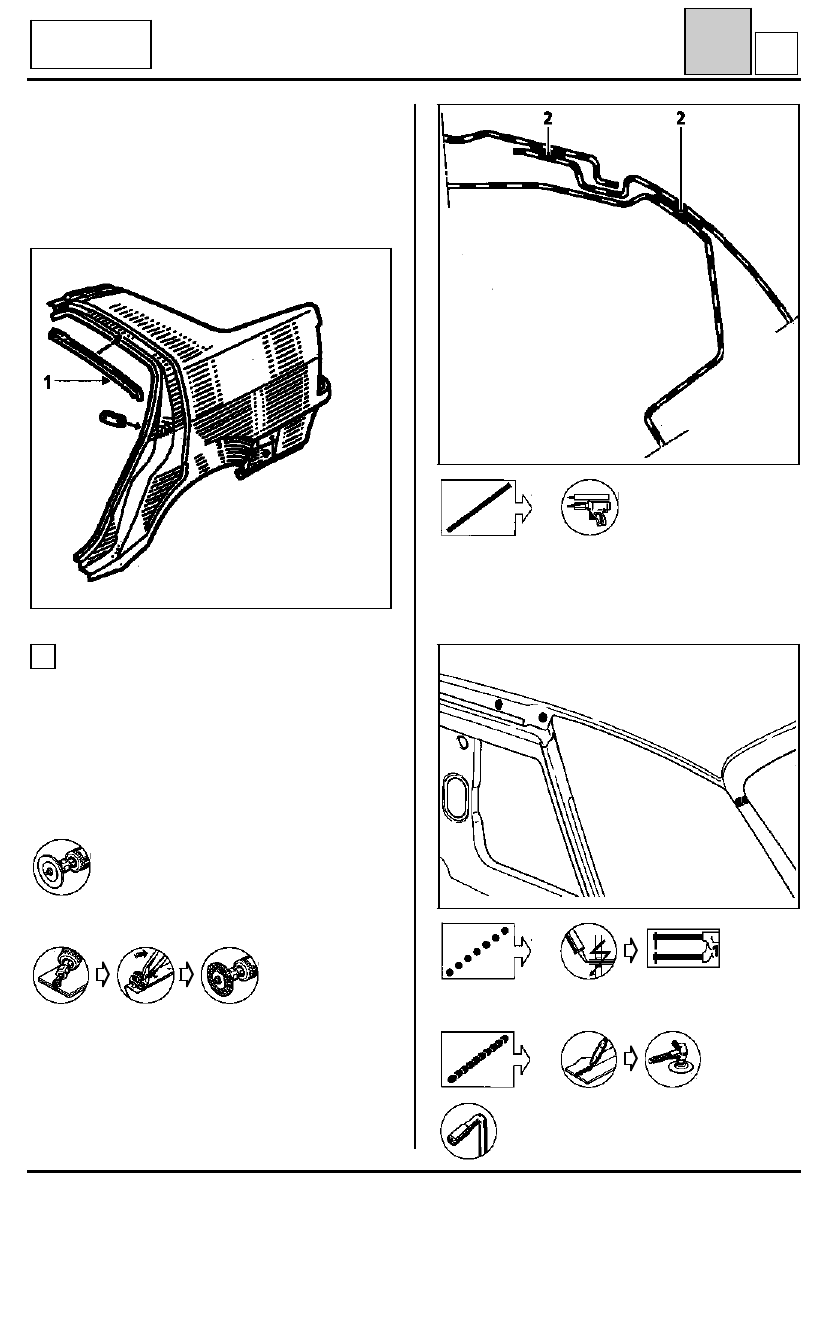

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta completo

44

A

PRS4412

Hay que efectuar esta operación con el techo ex-
traído.

COMPOSICION DE LA PIEZA A.P.R.

Pieza sola. El soporte de doble estanquidad (1) se
tiene que pedir aparte.

UNION CON TECHO

1

Espesor de las chapas (mm)

Panel de aleta

0,67

Techo

0,67

Añadido soporte costado de caja

0,67

Desgrapado

1 cordón MAG de 25 mm

93126R1

En (2) aplicar un cordón de masilla de pegado
para chapa.

Soldadura

93118S

- 2 puntos en 3 espesores

L53

Chamade

44-1

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta completo

44

A

93116S

Espesor de las chapas (mm)

Panel de aleta

0,67

Costado de caja

1,1

Desgrapado

UNION CON ALTO DE CAJA

2

1 cordón MAG de 25 mm

Soldadura

93117S

Espesor de las chapas (mm)

Panel de aleta

0,67

Forro de custodia

0,67

Forro de viga

0,67

Riostra soporte enrollador

1,2

Añadido superior costado de caja

0,67

UNION CON FORRO DE CUSTODIA

3

Desgrapado

21 puntos de soldadura eléctrica

- 4 puntos en 3 espesores

93115S

- 3 puntos en 3 espesores

L53

Chamade

44-2
