Renault 19. Manual - parte 166

GENERALIDADES

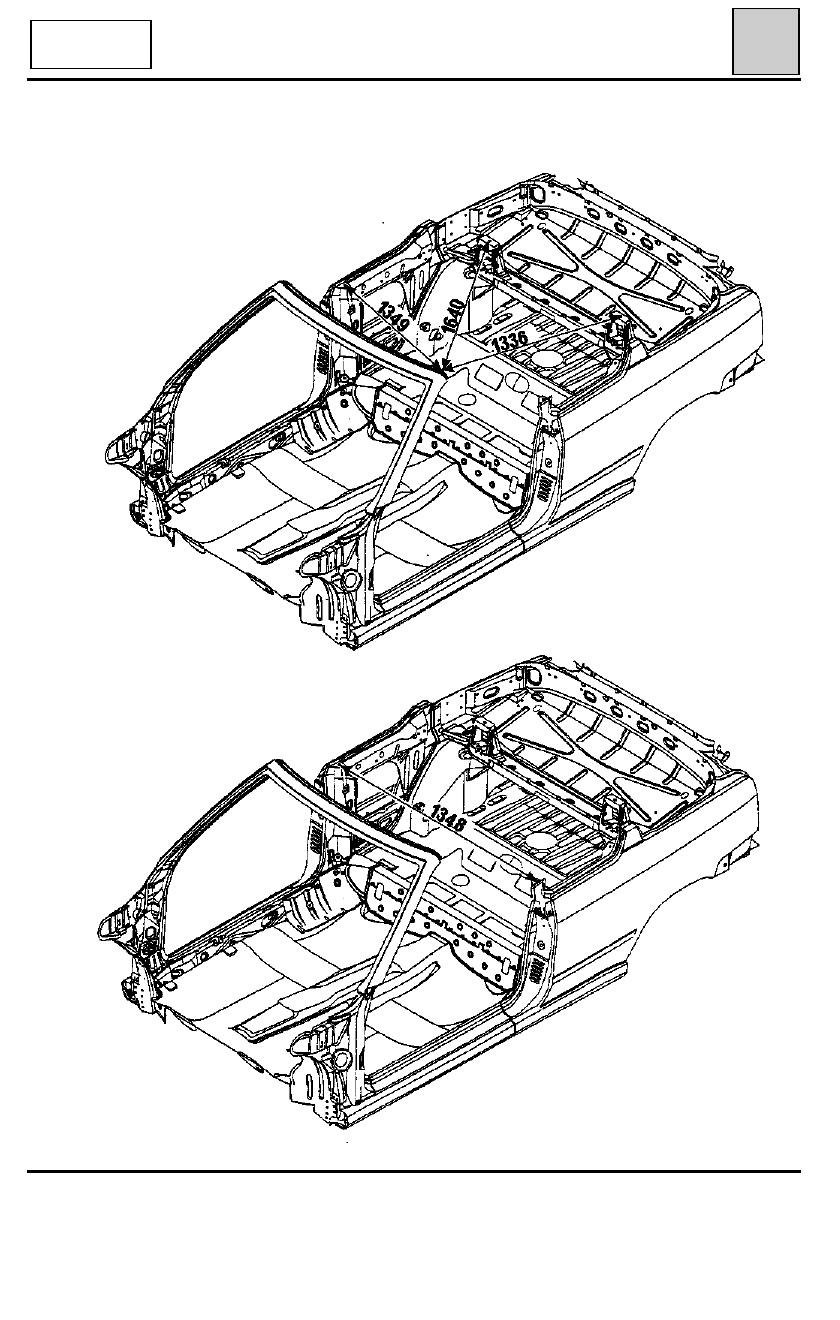

Principales cotas de carrocería

40

NOTA :

las cotas se miden en el eje de las diferentes tuercas soldadas.

D53

Cabrio

PRS4027

40-34

GENERALIDADES

Banco de reparación

40

CALIBRES Y PUNTOS DE REFERENCIA

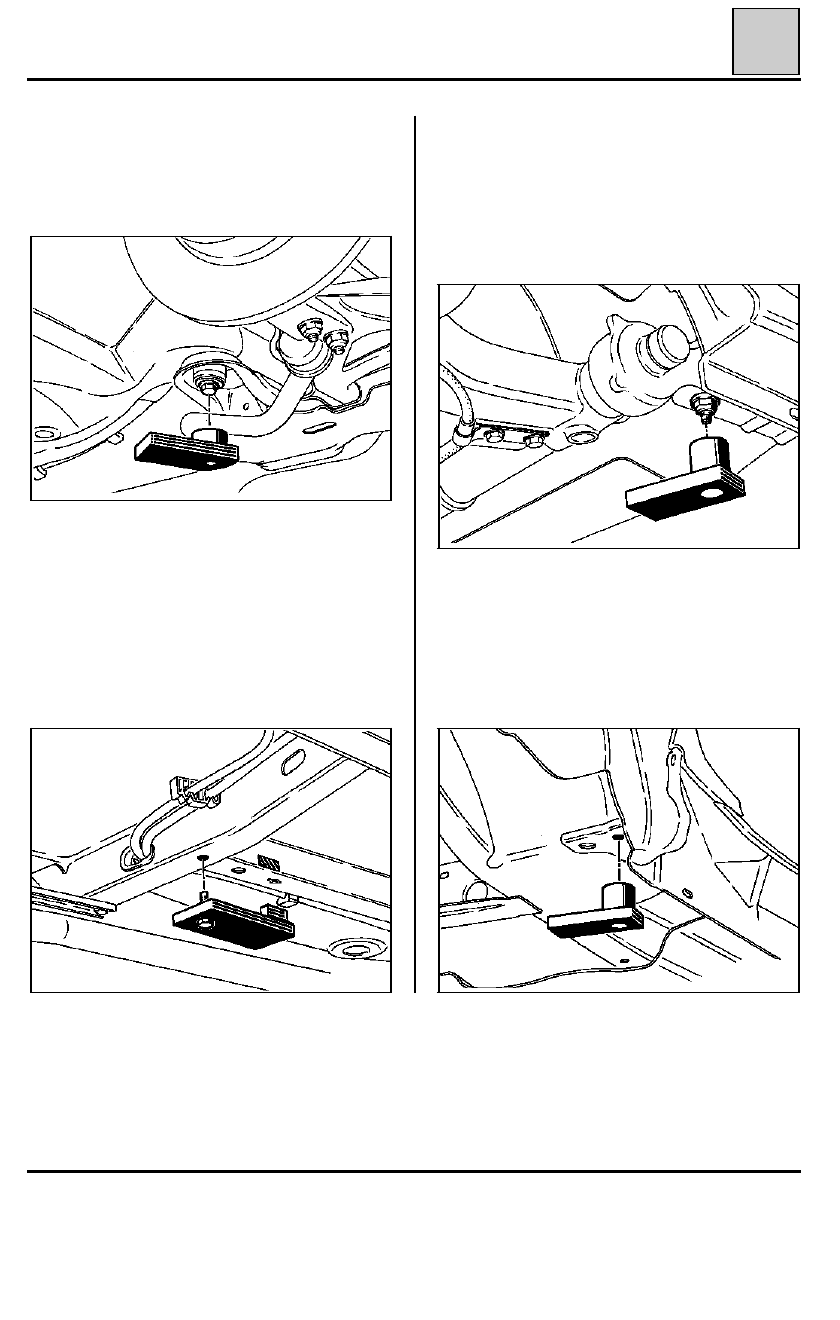

FIJACION DELANTERA DE CUNA

92631S

Plantilla utilizada en reestructuración delantera,
con mecánica delantera extraída.

Permite posicionar el travesaño inferior y el
extremo del larguero.

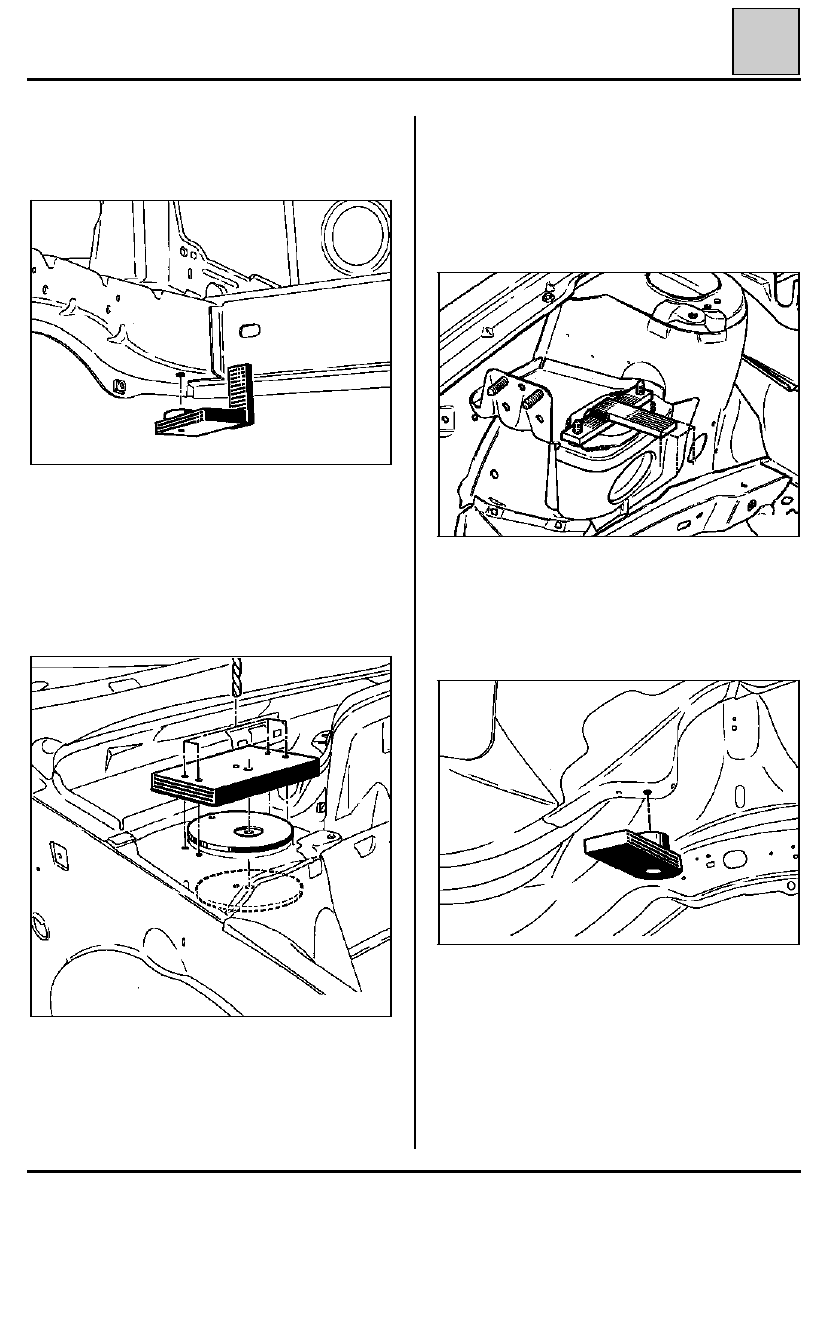

FIJACION SUPERIOR DEL AMORTIGUADOR
DELANTERO

92632S

Plantilla utilizada en reestructuración delantera,
con mecánica delantera extraída.

Permite :
- el  posicionamiento del paso de rueda o del 1/2

bloque,

-

el taladrado de los orificios de fijación de la
copela superior del amortiguador.

(ver método detallado en el sub-capítulo 41)

FIJACION SUPERIOR DE LOS MOTORES DIESEL

92662S

La plantilla sirve para posicionar la copela de fija-
ción del soporte del motor para la soldadura de
éste en el costado de alero.

FIJACION TRASERA DE LA CUNA

92633S

A - Reestructuración delantera
(mecánica delantera extraída)

La plantilla permite posicionar el larguero o el 1/2
bloque delantero.

40-35

GENERALIDADES

Banco de reparación

40

92637S

FIJACION DE TREN TRASERO

A - Reestructuración delantera
(mecánica trasera montada)

La plantilla permite soportar y alinear la parte
trasera del vehículo en el banco.

B - Reestructuración trasera
(mecánica delantera montada)

La plantilla permite soportar y alinear la parte
delantera del vehículo en el banco.

92634S

TRAVESAÑO DE ASIENTO DELANTERO

Plantilla situada en el centro de la longitud del
vehículo, permite soportar y alinear éste para una
reestructuración importante :

Ej. : unit delantero o trasero

Permite también alinear la parte trasera del
larguero delantero.

92635S

B - Reestructuración trasera
(mecánica trasera extraída)

La plantilla permite el posicionamiento del
larguero o del unit trasero.

92636S

40-36

GENERALIDADES

Banco de reparación

40

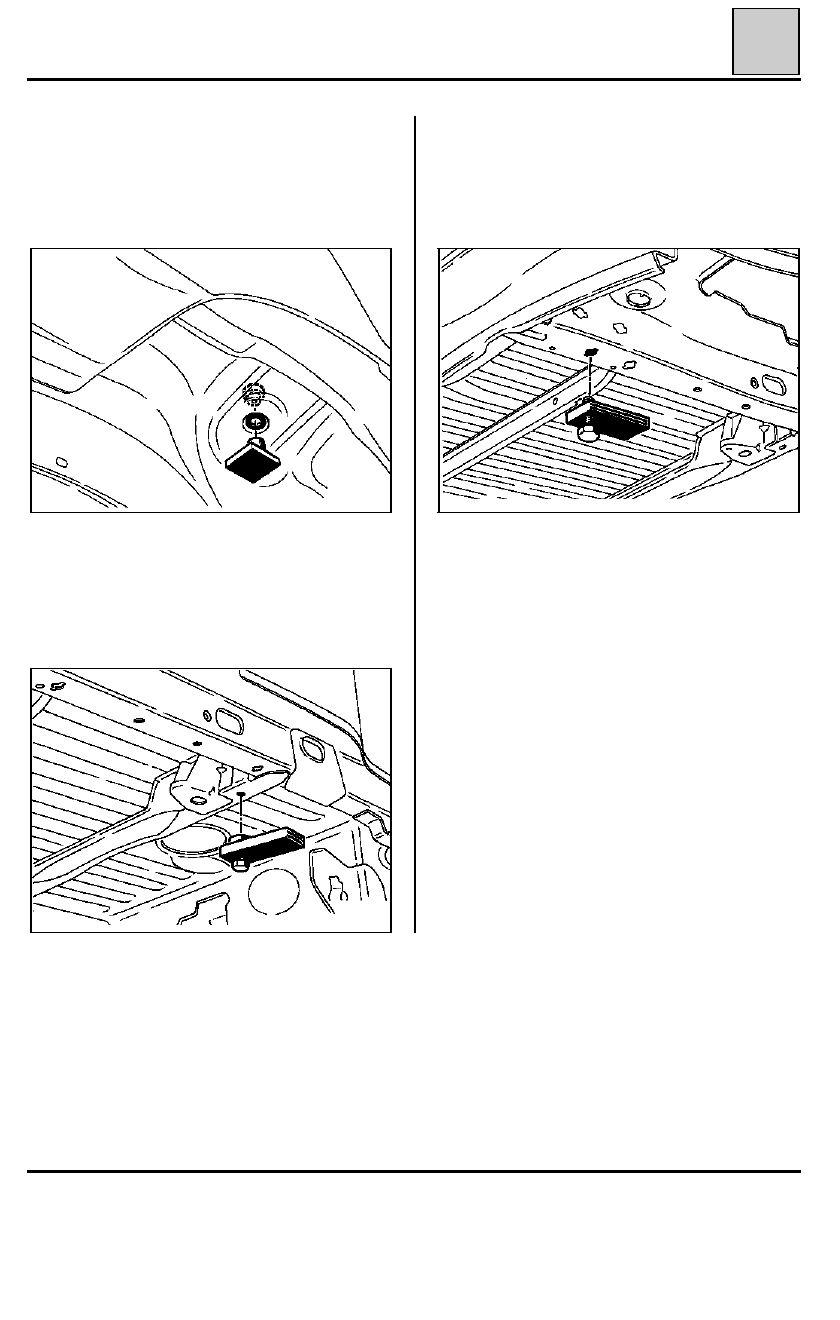

FIJACION SUPERIOR DEL AMORTIGUADOR
TRASERO

En reestructuración trasera, mecánica trasera ex-
traída, la plantilla permite el posicionamiento del
1/2 bloque (paso de rueda ensamblado).

92638S

TRAVESAÑO FIJACION DEPOSITO

En reestructuración trasera (mecánica extraída), la
plantilla permite el  posicionamiento del travesa-
ño del depósito.

92639S

92640S

EXTREMO TRASERO DE LARGUERO TRASERO

En reestructuración trasera, la plantilla permite el
posicionamiento del larguero o del unit trasero.
