Renault 19. Manual - parte 159

GENERALIDADES

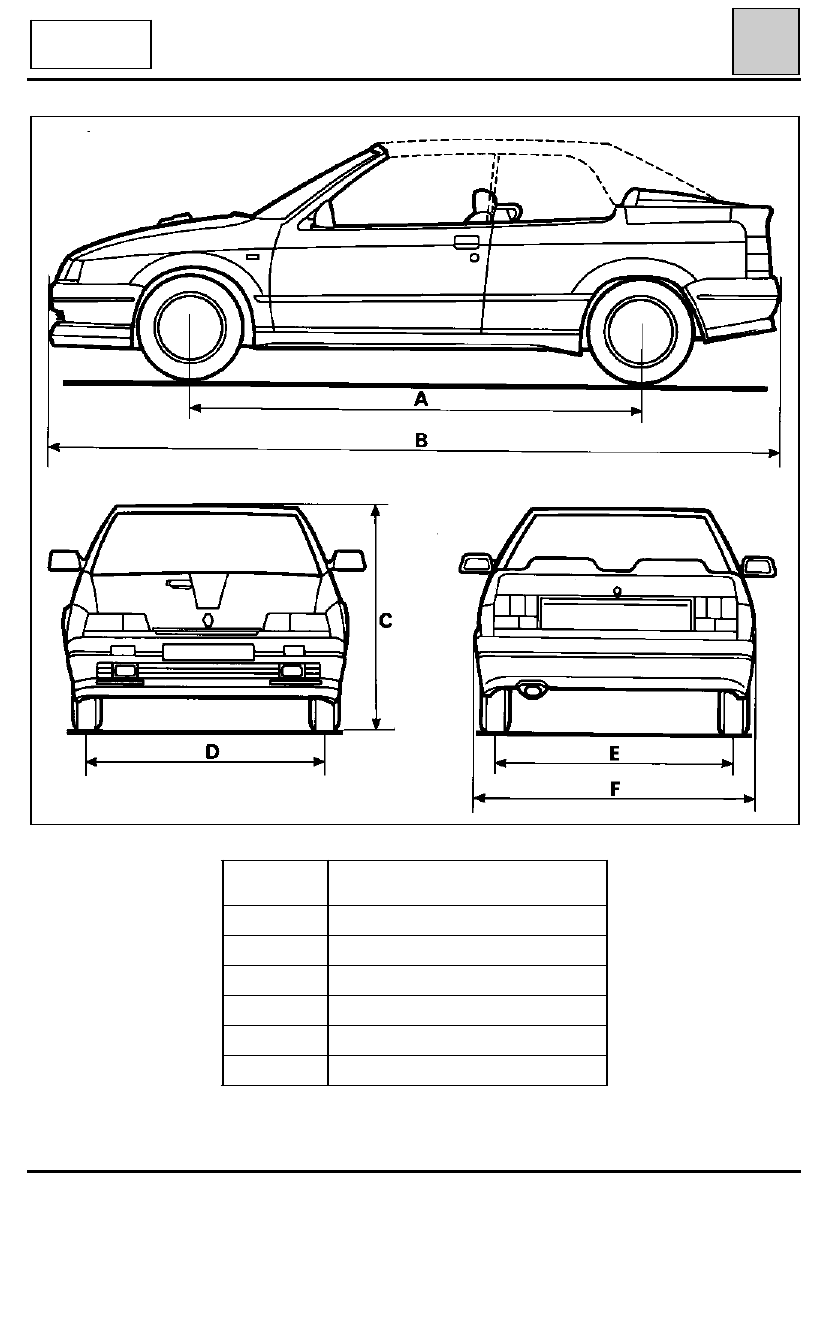

Dimensiones del vehículo

40

94726R

D53

Cabrio

Cota

Dimensiones en metros

A

2,545

B

4,155

C

1 375

±

 5

D

1,418

E

1,406 a 1,417

F

1,676 ó 1,694

40-6

GENERALIDADES

Medios de levantamiento

40

87709R

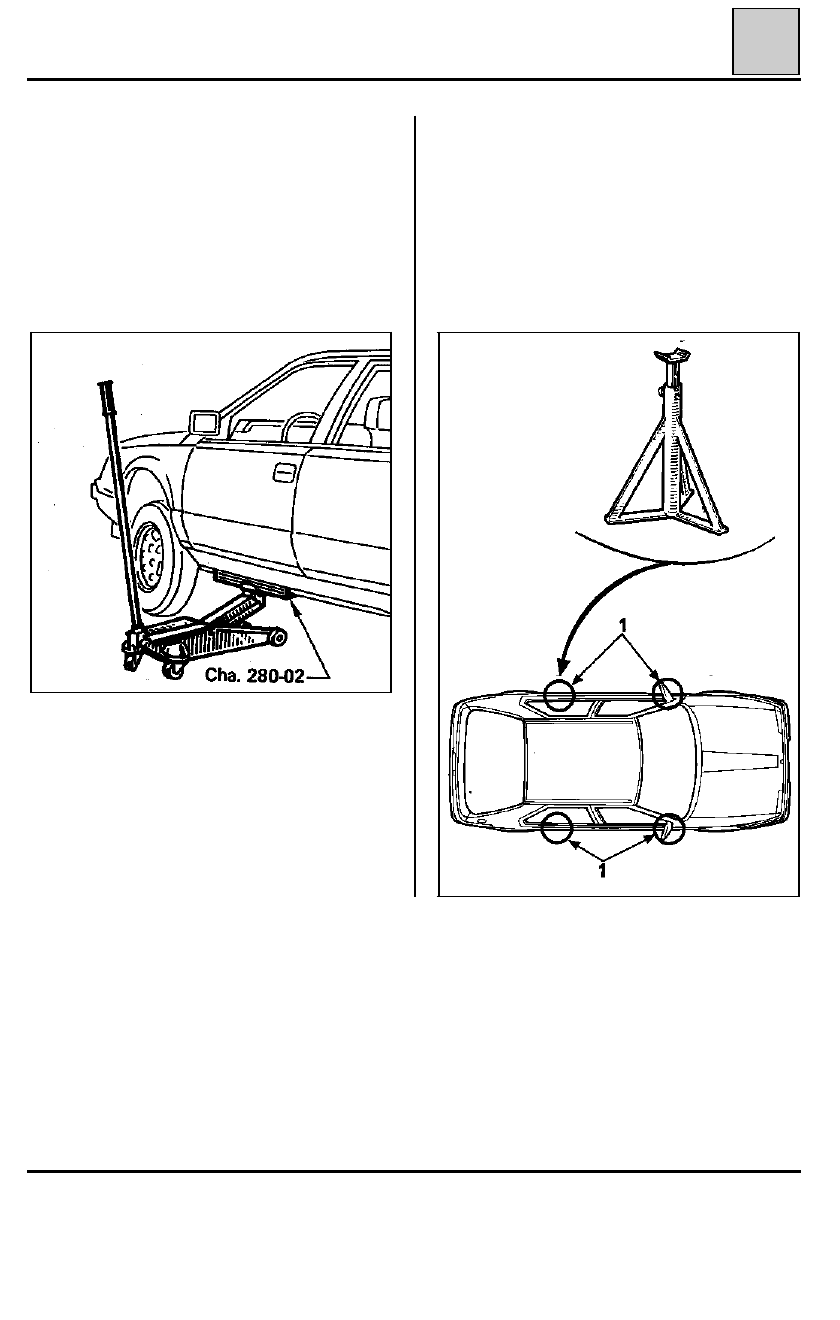

BORRIQUETAS

Para poner el vehículo sobre borriquetas, posicio-
nar éstas obligatoriamente bajo los refuerzos (1)
previstos para levantar el vehículo con el gato del
equipo de bordo,

Para posicionar las borriquetas en la parte trasera
hay que levantar el vehículo lateralmente.

GATO MOVIL EN LA PARTE LATERAL

Utilizar el calce Cha. 280-02.

Tomar apoyo bajo el larguero lateral, a la altura
de la puerta delantera.

Colocar correctamente el canto de puerta en la
ranura del calce.

91936G3

85679-1G7

40-7

GENERALIDADES

Medios de levantamiento

40

92556R

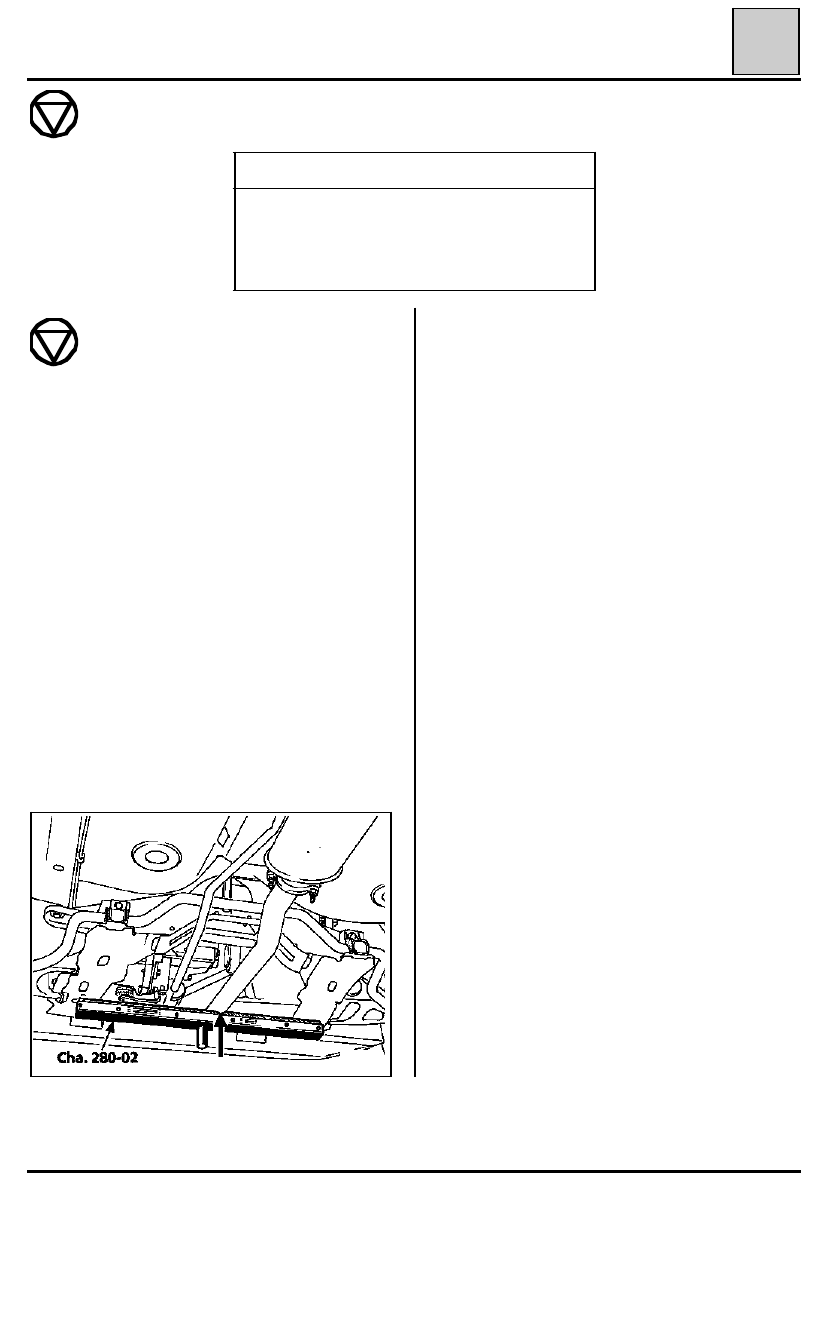

Para los vehículos B537 y C537 hacer una muesca
en el calce Cha. 280-02 para evitar que toque el
escape.

GATO MOVIL EN LA PARTE TRASERA

Se prohíbe levantar la parte trasera tomando
apoyo bajo el tren trasero. Levantar cada rueda
por separado tomando apoyo en los puntos de
levantamiento del gato de bordo.

Sigla de seguridad (precauciones especiales a respetar durante la intervención)

UTILLAJE ESPECIAL INDISPENSABLE

Cha.

280 -02

Calce adaptable al gato móvil

Cha.

408 -01

ó

Casquillo adaptable al gato móvil

Cha.

408 -02

La utilización de un gato móvil implica
obligatoriamente el empleo de las borri-
quetas apropiadas.

Se prohíbe levantar el vehículo tomando apoyo
bajo los brazos de suspensión delanteros.

Según el tipo de gato móvil, utilizar los casquillos
Cha. 408-01

ó Cha. 408-02 para colocar el calce

Cha. 280-02

.

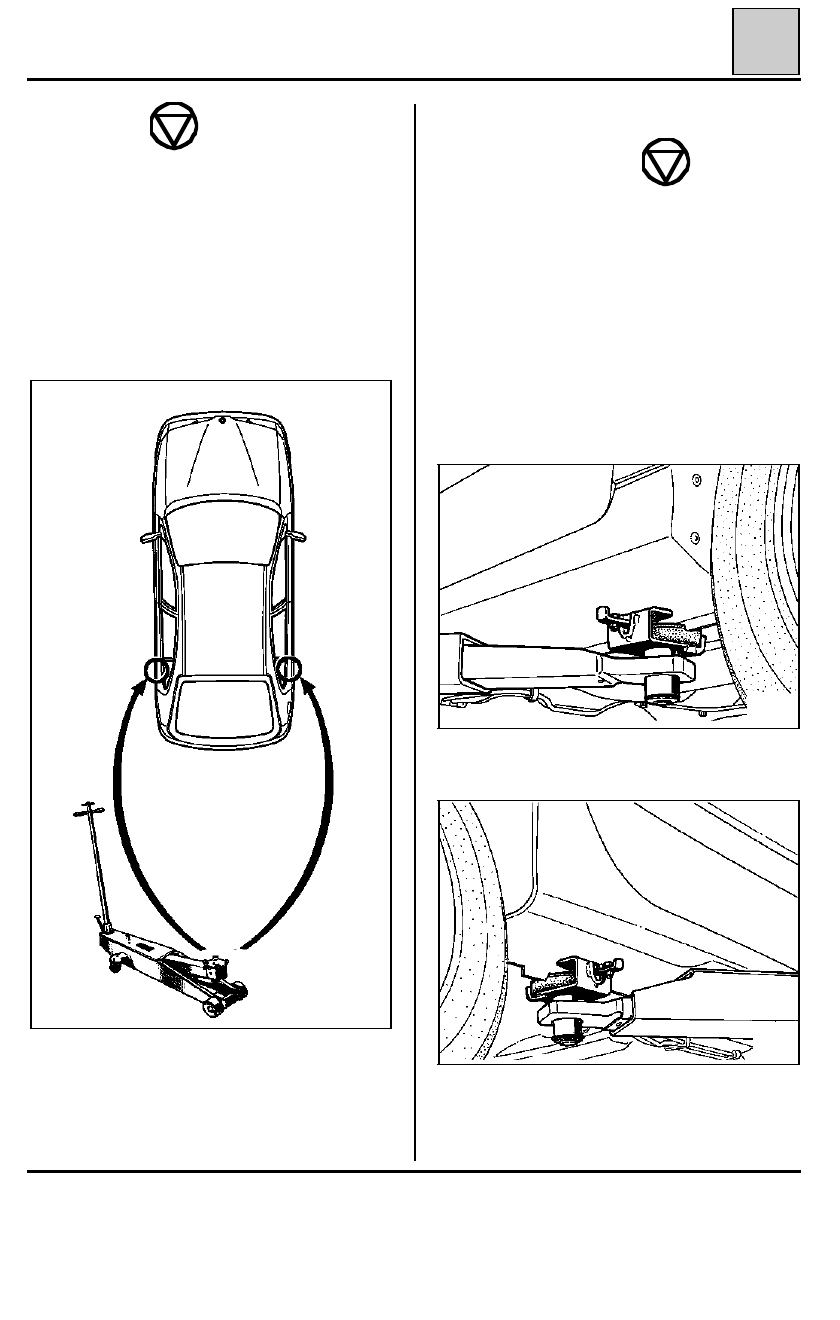

Para levantar la parte delantera o trasera, tomar
apoyo bajo los puntos de levantamiento del gato
de bordo.

GATO MOVIL EN LA PARTE DELANTERA

Apretar el freno de mano o poner calces en las
ruedas traseras.

Utilizar el calce Cha. 280-02.

Tomar apoyo bajo la cuna delantera.

Evitar que el calce toque la caja de velocidades o
la bajada de escape.

40-8

GENERALIDADES

Medios de levantamiento

BORRIQUETAS

Para poner el vehículo sobre borriquetas, posicio-
nar éstas obligatoriamente:
- bajo los refuerzos previstos para levantar el

vehículo con el gato del equipo de bordo,

- o bajo los espolones situados detrás de los

refuerzos.

Para posicionar las borriquetas en la parte trasera
hay que levantar el vehículo lateralmente.

40

98336G

85679-1G7

ELEVADOR CON TOMA BAJO CASCO

CONSIGNAS DE SEGURIDAD

Se pueden considerar varios casos :

1 - CASO DE EXTRACCION DE ORGANOS

De una manera general, no utilizar nunca un
elevador de dos columnas

 cuando se pueda

utilizar uno de cuatro.

Si no es posible, hay que colocar los patines de
levantamiento bajo el canto de la caja, a la altura
de los apoyos del gato del equipo de bordo.

98703S

PARTE DELANTERA

98704S

PARTE TRASERA

Los patines se colocarán imperativamente a la de-
recha de los apoyos del gato de bordo. Deberán
encajarse en las lumbreras del canto del bajo de
caja.

40-9
