RUEDAS Y NEUMATICOS

Características

RUEDAS

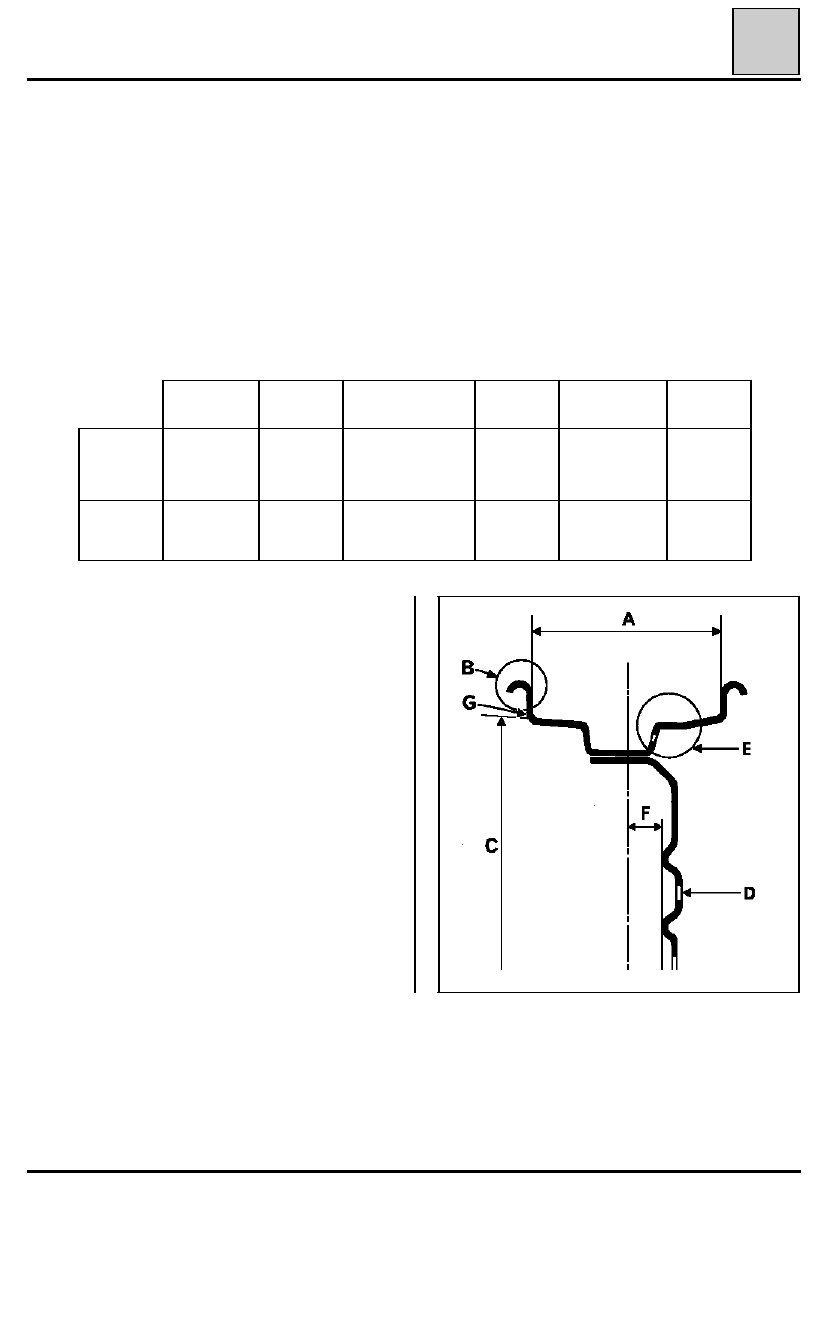

El marcado de identificación de las ruedas se presenta bajo dos formas :
-

marcado grabado para las llantas de chapa,

-

marcado de fundición para las llantas de aluminio.

Permite conocer los principales criterios dimensionales de la rueda.

Este marcado puede ser completo :

Ejemplo : 5  1/2  J  14  4  CH  36

o simplificado

Ejemplo : 5  1/2  J  14

Los tornillos de las ruedas están inscritos en un
diámetro de : 100 mm.

Alabeo máximo : 1,2 mm,

medido en el borde de

la llanta (en G).

Ovalado máximo : 0,8 mm,

medido en la cara de

apoyo de los talones del neumático.

TIPO DE
 RUEDA

ANCHURA

(pulgadas)

PERFIL
BORDE DE

LLANTA

∅

 NOMINAL

(pulgadas). Bajo

talón neumático

Número

orificios

Perfil de

 agarre del

 neumático

Saliente

en

mm

A

B

C

D

E

F

5 1/2 J 14
4 CH 36

5 1/2

J

14

4

CH

36

35

DI3501

35-1

RUEDAS Y NEUMATICOS

Características

175

/

70

S

R

13

175

/

70

S

R

13

80

5

4

3

2

1

1

2

5

4

6

3

1

175

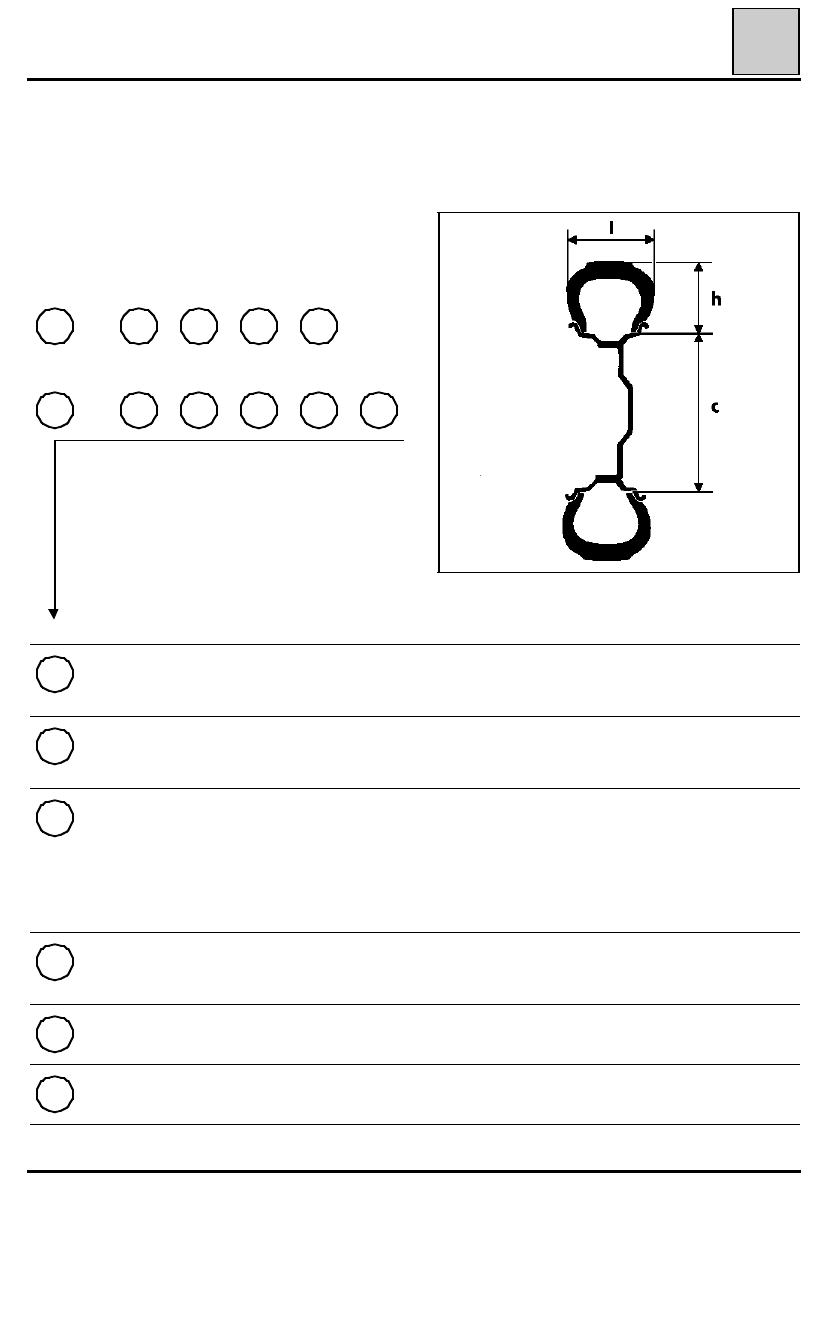

Anchura del balón :

Expresada en milímetros (o en pulgadas) y medido en el
lugar más ancho del neumático

l = 175 mm

Serie o relación h/l :

h/l = 0,8 (normal)
h/l = 0,7 (baja)
h/l = 0,6 (súper baja)

ninguna inscripción
70
60

70

2

Velocidad máxima :

hasta 180 km/h
hasta 190 km/h
hasta 200 km/h
hasta 210 km/h
hasta 230 km/h
más de 230 km/h

S
T
U
H
V
Z

3

S

Ejemplo :

175/70  S  R  13

o

175/70  R  13  80  S

4

Tipo de carcasa :

Diagonal
Radial
Diagonal cinturada

ninguna inscripción
R
B (Blas belted)

Diámetro de la llanta



Expresado en pulgadas o en milímetros.

C = 13 pulgadas

Indice de capacidad de cargas por neumático.

R

5

13

6

80

35

85920R

El marcado de identificación puede presentarse bajo dos formas para el mismo tipo de neumático.

NEUMATICOS

35-2

RUEDAS Y NEUMATICOS

Características

Los neumáticos son del tipo Tubeless (sin cámara de aire).

La presión de inflado debe ser controlada en frío. La elevación de temperatura al rodar provoca un aumento
de la presión de 0,2 a 0,3 bares.

En caso de controlar la presión en caliente, tener en cuenta este aumento de presión y no desinflar los
neumáticos nunca

.

Estos vehículos están equipados de cuatro ruedas a las que no se les puede poner cadenas. Si desea utilizar
cadenas, es preciso montar unas ruedas del tipo  5 j 14 y unos neumáticos del tipo 165/65 - 14 M+S

35

Equilibrado de las ruedas

88659R

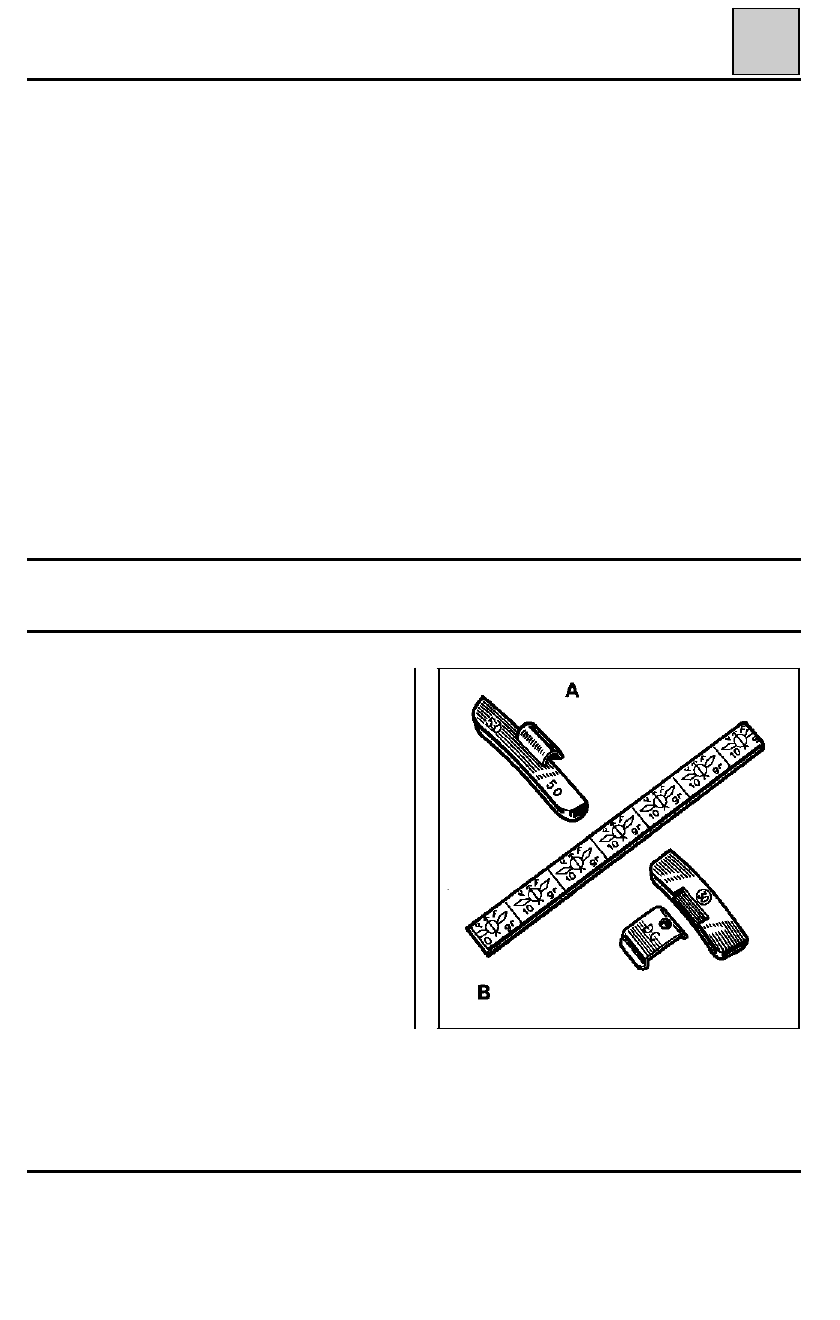

MASAS DE EQUILIBRADO

Utilizar exclusivamente las masas suministradas en
recambio :

-

fijadas por ganchos a las llantas de chapa
(ganchos incorporados a la masa),

-

fijadas por ganchos (ganchos planos) o auto-
adhesivos para las llantas de aleación de
aluminio.

A

Llanta de chapa

B

Llanta de aluminio

35-3

RUEDAS Y NEUMATICOS

Características

Para los vehículos con transmisión automática, aumentar la presión en 0,1 bares en las ruedas delanteras.

(1) Utilizando plena carga y en autopista.

35

Tipos Llanta

Alabeo llanta

(mm)

Par

apriete

tuercas rueda

(daN.m)

Neumáticos

Presión de
inflado (1)

AV

AR

B 530 - C 53A - B 535
C 530 - L 53 A - C 535
L 530 - B 53 G - L 535
S 530 - L 53 G
B 531 - B 53 W
C 531 - C 53 W
L 531 - L 53 W
B 53 A - S 53 W

5 x 13

1,2

8

145 R 13 S

165/70 R 13 T

2,0

2,2

B533 - B53F - 353D - B53Z
C533 - C53F - 353F - C53Z
L533 - L53F - 453A - L53Z
B536 - B53V - 453C
L536 - C53V - 453D
B538 - B53Y - 453F
C538 - D53V - 553A
L538 - C53Y - 553C
B53C - D53Y - 553D
C53C - L53Y - 553F
D53C - 353A - 853A
L53C - 353C - 853F

5 1/2 x 13

5 1/2 x 14

1,2

8

175/70  R  13  T

175/70  R  13  H

175/65  R  14  T

175/65  R  14  H

2,0

2,2

B534 - B53J - B53Z
C534 - C53J - C53Z
L534 - L53J - L53Z
S534 - S53J

5 x 13

5 1/2 x 13

1,2

8

165/70  R  13  T
175/70  R  13  T

2,2

2,2

B532 - S537
C532 - B53B
L532 - C53B
B537 - L53B
C537 - B53H
L537 - L53H

5 x 13

1,2

8

155  R  13  T

165/70 R13T

2,0

2,2

B539 - C53D
C539 - D53D
L539 - L53D
B53D

6 1/2 x 15

1,2

8

195/50 R13V

2,2

2,2

B53K - B53T - 453H
C53K - C53T - 553H

L53K - L53T
S53K - S53T

5 1/2 x 13
5 1/2 x 14

1,2

8

165/70  R  13  T
175/70  R  13  T
175/65  R  14  T

2,2

2,2
