Renault 19. Manual - parte 37

TRANSMISION AUTOMATICA AD4

Transmisión automática (Extracción - Reposición)

23

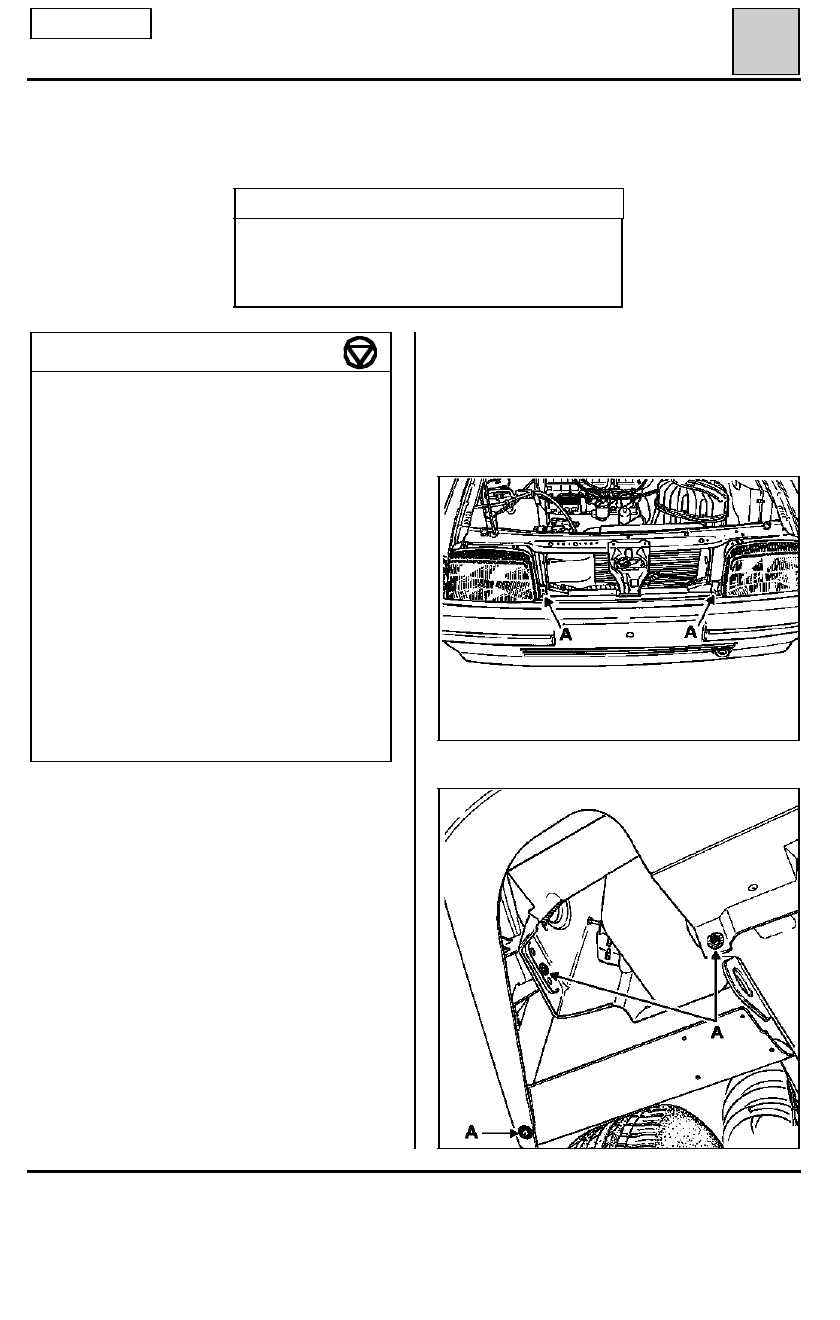

EXTRACCION

Desconectar la batería.

Extraer el paragolpes en (A).

En los vehículos equipados de un sistema de frenado ABS, la extracción de la transmisión automática se efec-
túa tras haber extraído el grupo motopropulsor.

92058R

Versión ABS

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 1040-01

Falsa cuna de extracción-reposición
del grupo motopropulsor

Mot.

453-01

Pinzas para tubos flexibles

PARES DE APRIETE (en daN.m)

Tornillos de fijación delantera de la cuna

4

Tornillos de fijación trasera de la cuna

8,5

Tornillos de fijación de la copela superior

del amortiguador

2,5

Tornillos de fijación del estribo de freno

10

Bulón de fijación del cardan de dirección

3

Tornillos de ruedas

9

Tornillos de fijación de la transmisión

3,5

Bulones fijación del pie del amortiguador

11

Rótula de dirección

3,5

Tornillos fijación transmisión automática

sobre motor

4

Tornillos del refrigerador de aceite

2,5

Tornillos chapa de arrastre del convertidor

1,5

Poner el vehículo en un puente elevador de dos
columnas.

Según equipamiento, extraer el cojín del airbag
autónomo para evitar riesgos de activado (consul-
tar el fascículo airbag 1ª generación).

92054R

23-49

TRANSMISION AUTOMATICA AD4

Transmisión automática (Extracción - Reposición)

23

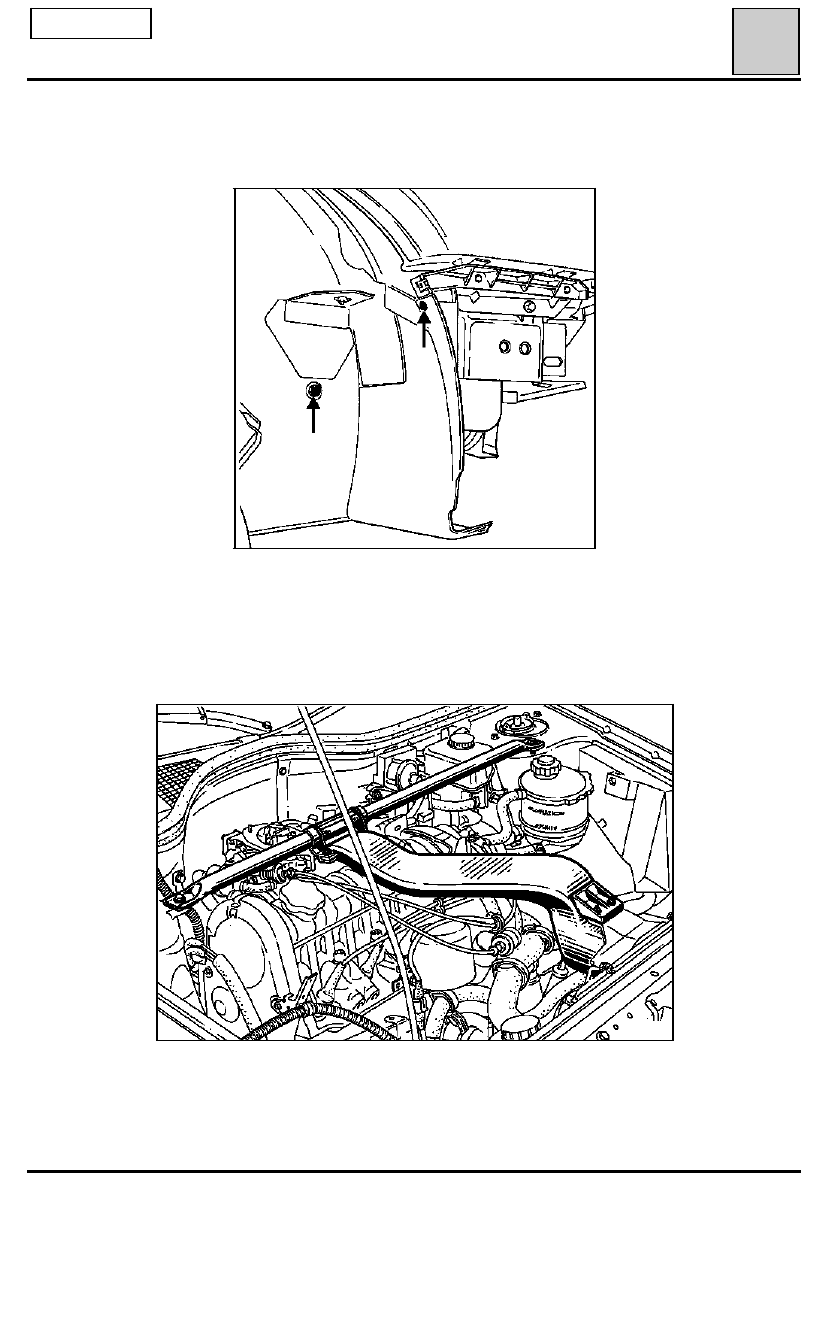

Extraer :
-

los protectores interiores de las ruedas,

94948S

Versión ABS

92057R

-

el filtro de aire y su soporte.

Extraer la barra anti-acercamiento y la canaliza-
ción anti-percolación (si equipado).

23-50

TRANSMISION AUTOMATICA AD4

Transmisión automática (Extracción - Reposición)

-

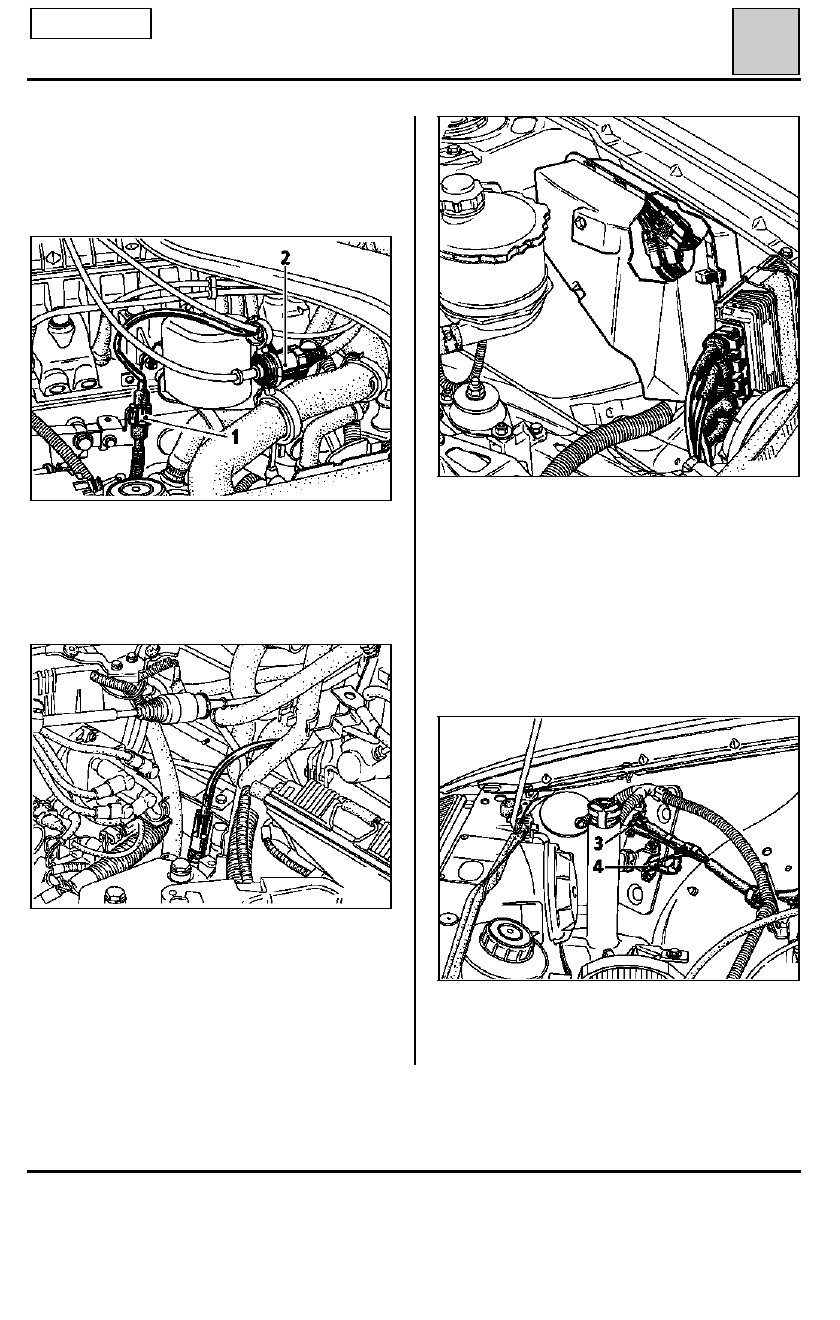

las trenzas de masa (motor y transmisión auto-
mática),

-

el AEI (encendido electrónico integral) y ex-
traerlo,

-

los manguitos :
•

de gasolina,

•

de depresión del servo-freno,

•

de las electroválvulas de ralentí acelerado
de la transmisión automática (3) y de la di-
rección asistida (4).

23

Desconectar :
-

el cable del acelerador del carburador tras ha-
ber desconectado el conector (1) del contactor
de retrocontacto (2),

94927S

Versión ABS

94932R

-

el cable del estárter (según el tipo de carbura-
ción),

-

el cable del taquímetro tras haberlo aflojado
de la transmisión automática.

94834-1S

-

los conectores, cableados motor de la caja so-
bre el paso de rueda izquierdo y del módulo
electrónico de la transmisión automática,

94931R1

•

del radiador,

•

de la calefacción.

23-51

TRANSMISION AUTOMATICA AD4

Transmisión automática (Extracción - Reposición)

-

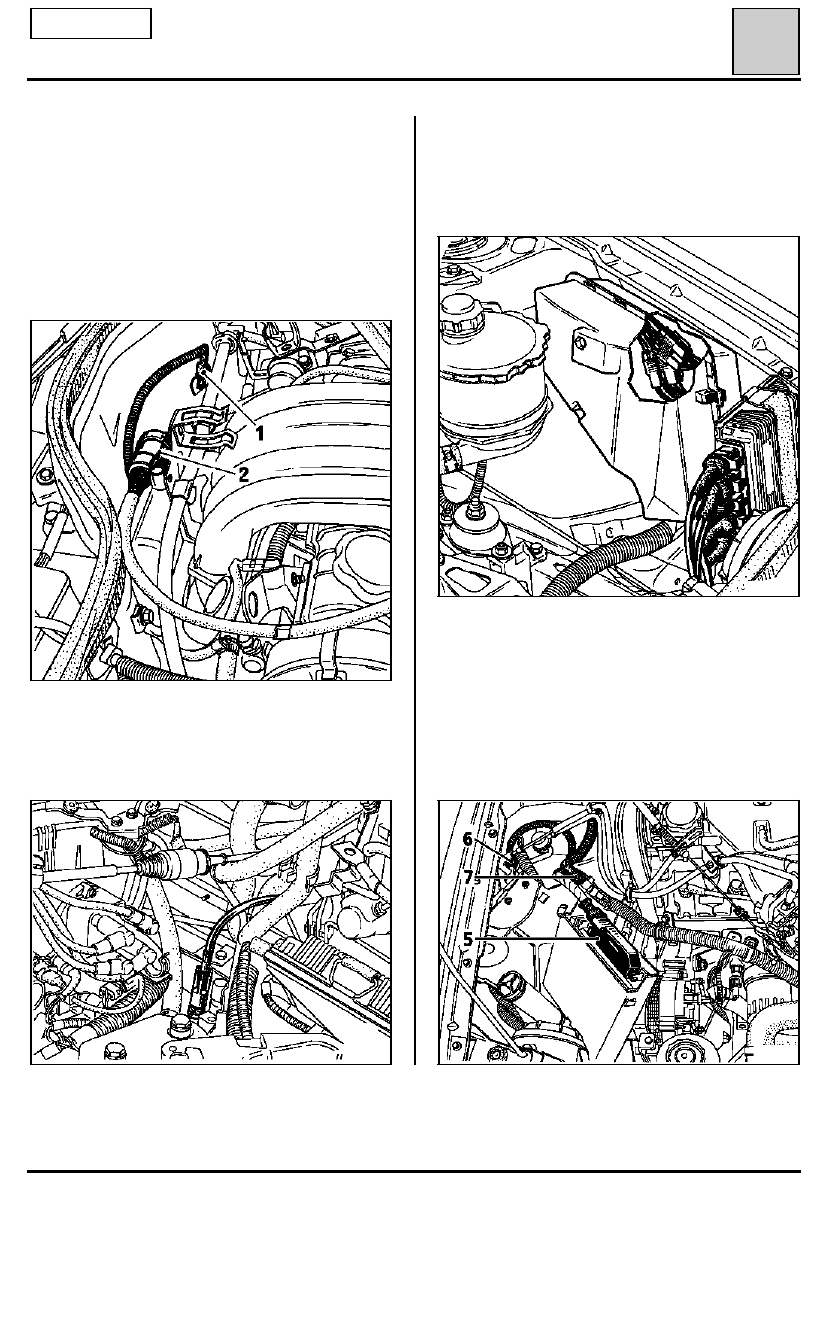

el conector de 35 vías del calculador de inyec-
ción (5),

-

el conector de alimentación de la electrovál-
vula de purga del canister (6),

-

el conector de unión del cableado motor (7).

23

Extraer (según vehículo) ;
-

el filtro de aire y su soporte,

-

el conducto de aire anti-percolación.

Desconectar :
-

el cable del acelerador de la caja mariposa tras
haber desconectado el conector (1) del contac-
tor de retrocontacto (2),

94927S

Versión ABS

94930R

-

el cable del taquímetro tras haberlo aflojado
de la transmisión automática,

94834-1S

-

los conectores de los cableados del motor en
el cajetín del paso de rueda izquierdo y del ca-
jetín electrónico de la transmisión automática,

94928-1R

23-52
