TRANSMISIO N AUTOMATICA AD4

Distribuidor hidráulico

-

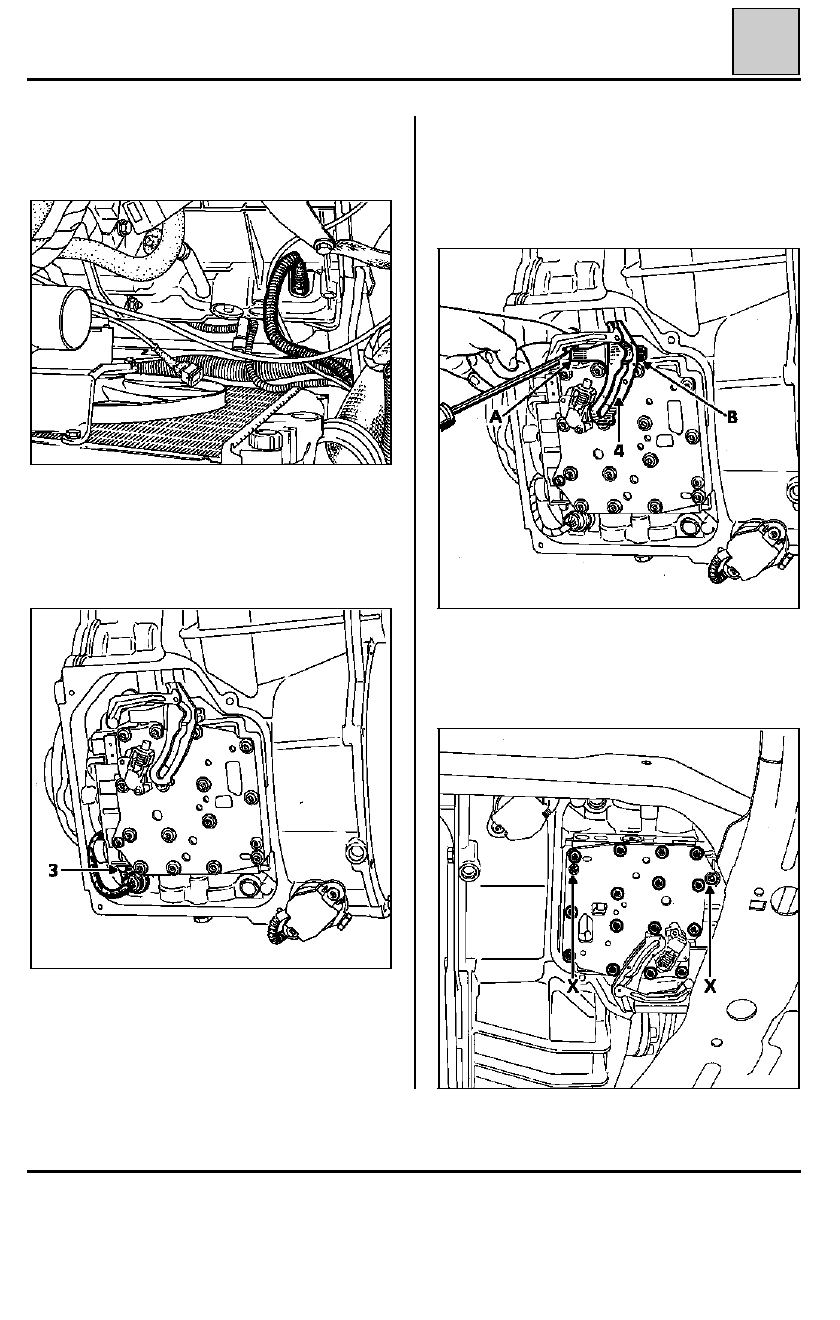

el selector de la válvula manual (4) liberando
primero en (A) y luego en (B).

Extraer la válvula manual del distribuidor hidráuli-
co.

23

Desconectar el cable del travesaño estanco, pre-
sionando sobre la anilla de bloqueo.

94848R

94925S

Extraer :
-

el travesaño estanco, tras haber quitado el
tornillo (3),

94848-1R

94841-1R

Quitar los 16 tornillos de fijación del distribuidor
hidráulico. Los tornillos (X) permanecen colocados
y fijan la placa de cierre en el distribuidor.

23-37

TRANSMISION AUTOMATICA AD4

Distribuidor hidráulico

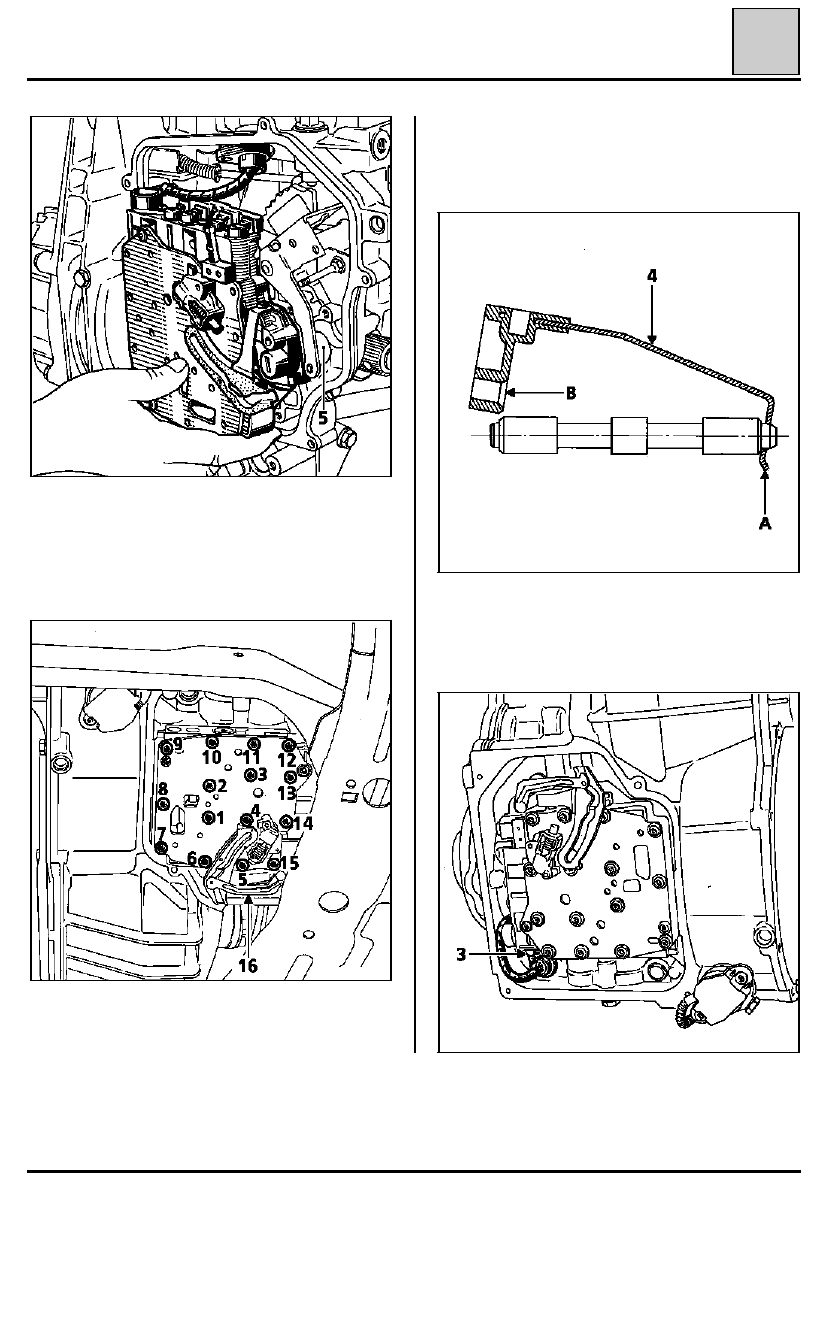

Encajar el distribuidor hidráulico.

Empujar el selector de mando de las velocidades
hasta que haga tope, tratando de introducir co-
rrectamente la electroválvula moduladora en el
cárter (5).

23

Empujar el selector de mando de las velocidades
hasta que haga tope y liberar el distribuidor hi-
dráulico, sacando la electroválvula moduladora
del cárter (5).

94852R1

91724R

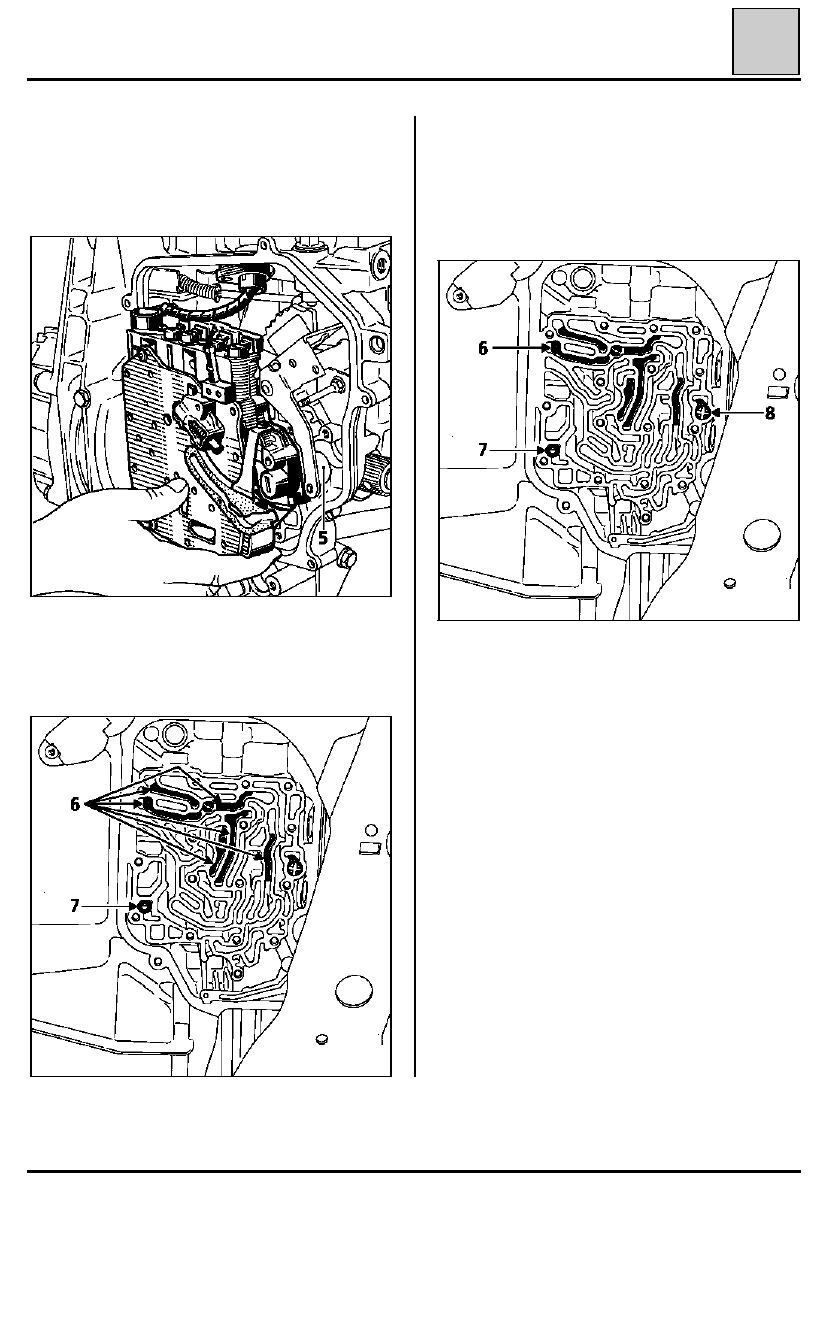

Asegurarse de que los insertos (6) y el filtro (7)
están bien colocados en la red hidráulica del cár-
ter.

94852R2

REPOSICION

Asegurarse de la presencia del tubo de alimenta-
ción F1 (8), del filtro de la electroválvula modula-
dora (7) y de los insertos de la red (6).

23-38

TRANSMISION AUTOMATICA AD4

Distribuidor hidráulico

23

91724R

Colocar los 16 tornillos de fijación del distribuidor
en el cárter y apretarlos al par de 0,5 daN.m según
el orden indicado

.

94841-1R1

Colocar la válvula manual y el selector (4) encajan-
do primero la parte (A) y después la parte (B).

91350R4

Colocar el travesaño estanco provisto de su junta
tórica y del tornillo (3).

94848-1R

23-39

TRANSMISION AUTOMATICA AD4

Distribuidor hidráulico

23

Montar un tamiz y una junta nueva.

Apretar al par de 0,5

94840R

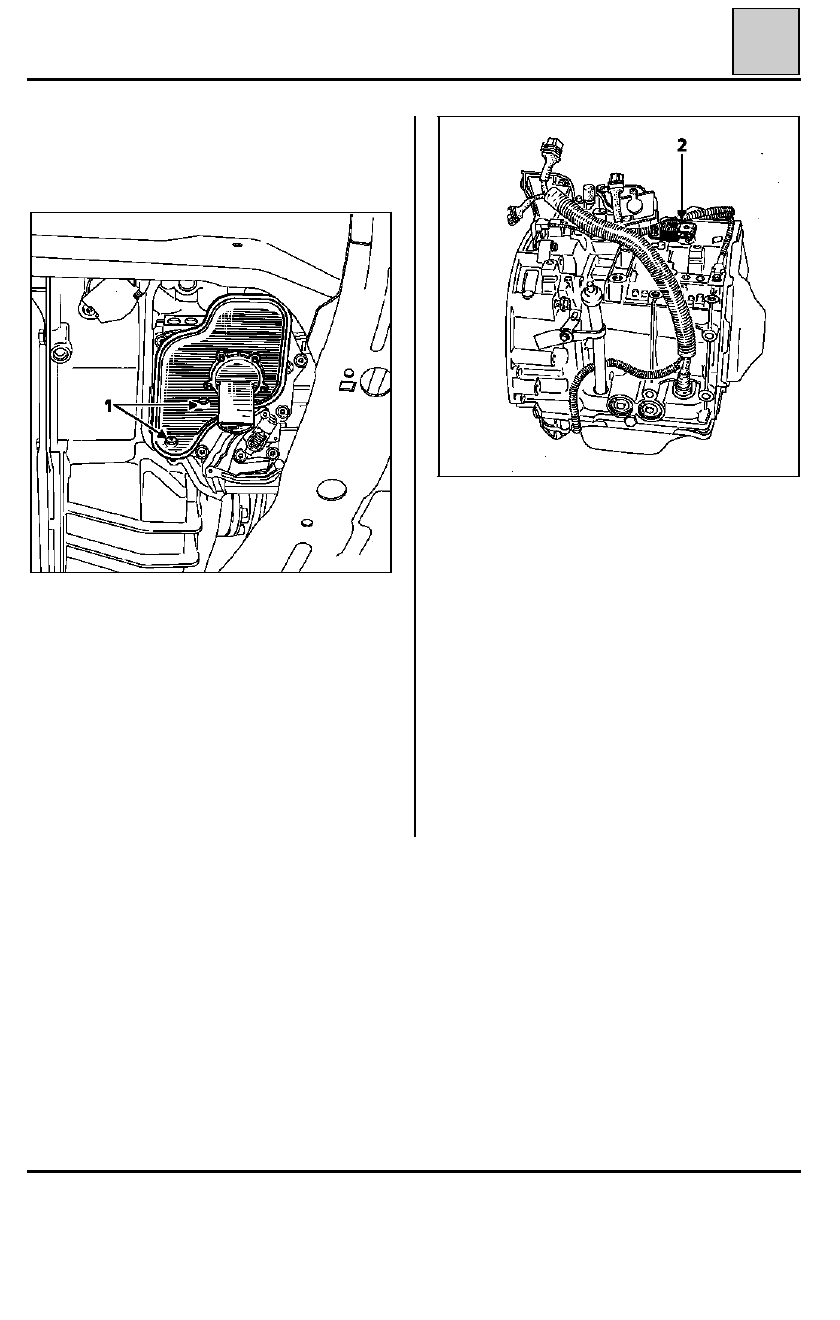

Colocar el cárter inferior (atención al correcto es-
tado de las juntas de estanquidad y a la presencia
de la ferrita).

Apretar los tornillos (1) al par de 1



Montar la transmisión automática (ver capítulo
"Sustitución del tamiz").

Volver a conectar el travesaño estanco.

Colocar el selector de las velocidades (2).

+0,1

     0 daN.m.

94845-2R

Colocar el cable de mando.

Hacer el llenado de aceite y controlar el nivel.

NOTA :

En cada sustitución o extracción del distribuidor
hidráulico, sustituir el filtro de la electroválvula
moduladora, el tamiz y su junta.

+0,1

     0 daN.m.
