TRANSMISION AUTOMATICA MB

Control - Reglaje potenciómetro

23

93608R

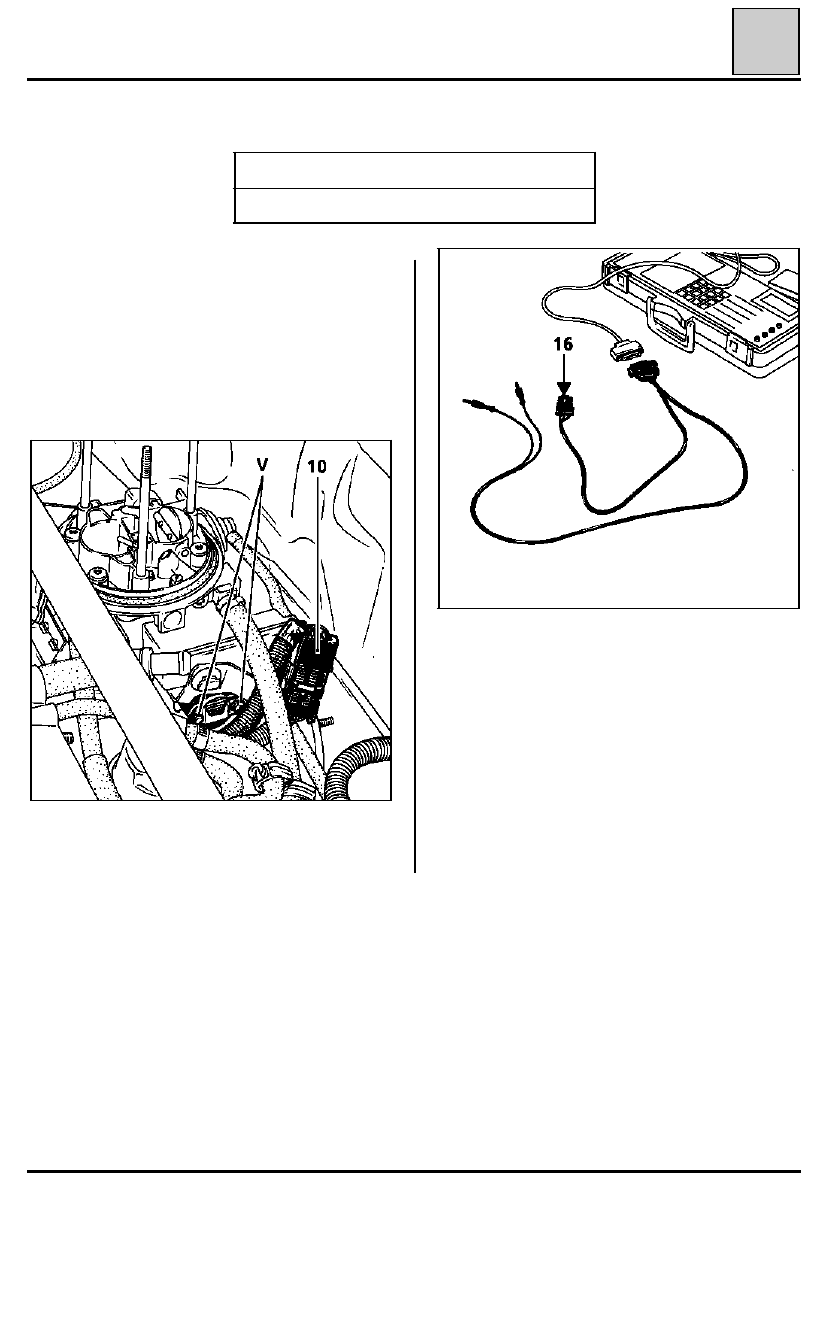

Unir :
-

las fichas redondas a la batería (roja al "+",
negra al "-"),

-

el conector de tres vías (16) al del potencióme-
tro (10).

2

º

 METODO

UTILLAJE ESPECIALIZADO INDISPENSABLE

Maleta XR25

CONSIGNA

Con el vehículo parado y el contacto cortado, con-
trolar el reglaje correcto del cable del acelerador.

Desconectar el conector de tres vías (10) del ca-
bleado que une el módulo electrónico al poten-
ciómetro.

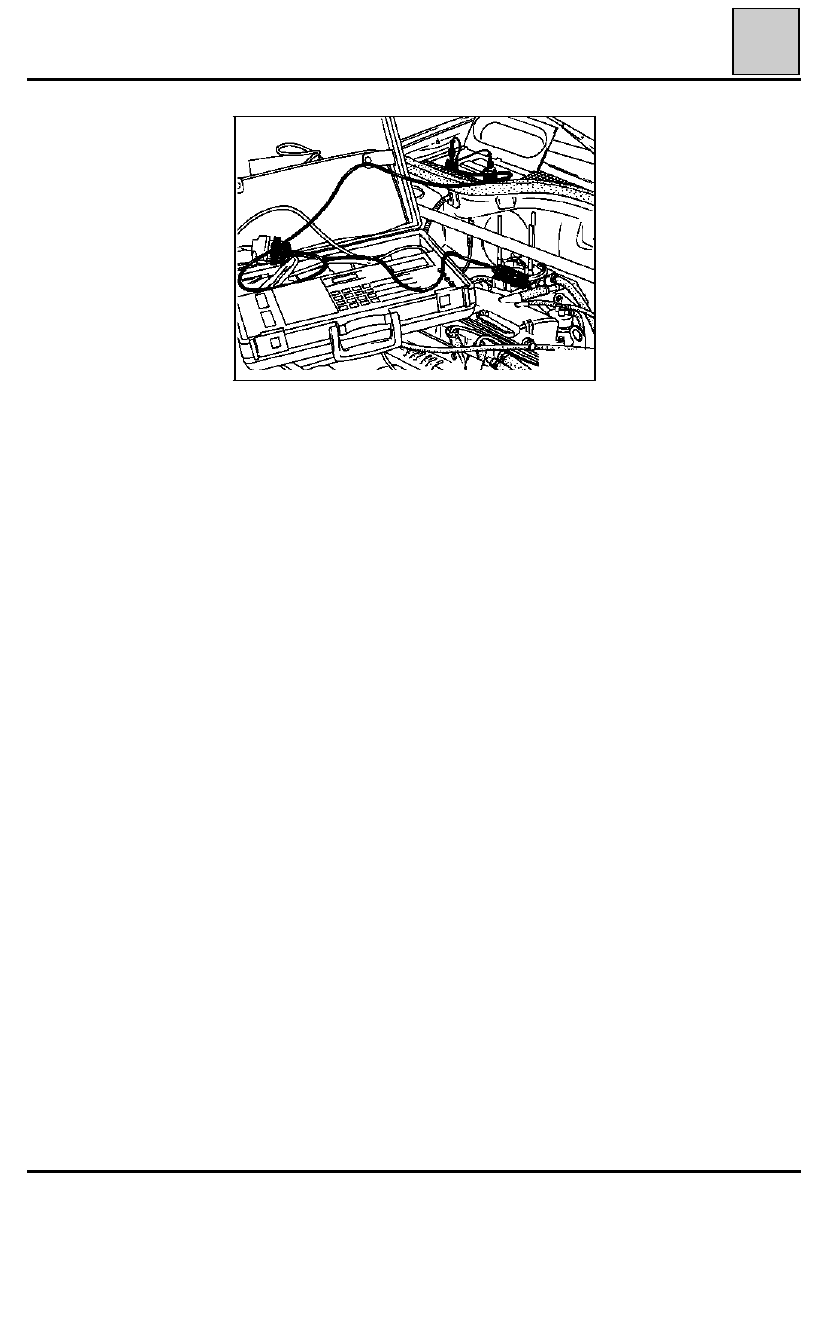

Conectar la XR25, el prolongador de tres vías y las
dos fichas redondas.

93607R

23-9

TRANSMISION AUTOMATICA MB

Control - Reglaje potenciómetro

23

93606S

En el teclado de la

XR25

, presionar la tecla "V" y

después "1";

Lectura en la pantalla de los valores numéricos :

Con el pie a fondo, se debe leer en la pantalla en-
tre "0" y "3" ; no tener en cuenta el posible signo
"-" a la derecha del valor leído.

Para el método de reglaje, ver el M.R. T.A. M o la
página anterior.

23-10

TRANSMISION AUTOMATICA MB

Presión de aceite

23

88990R

REGLAJE

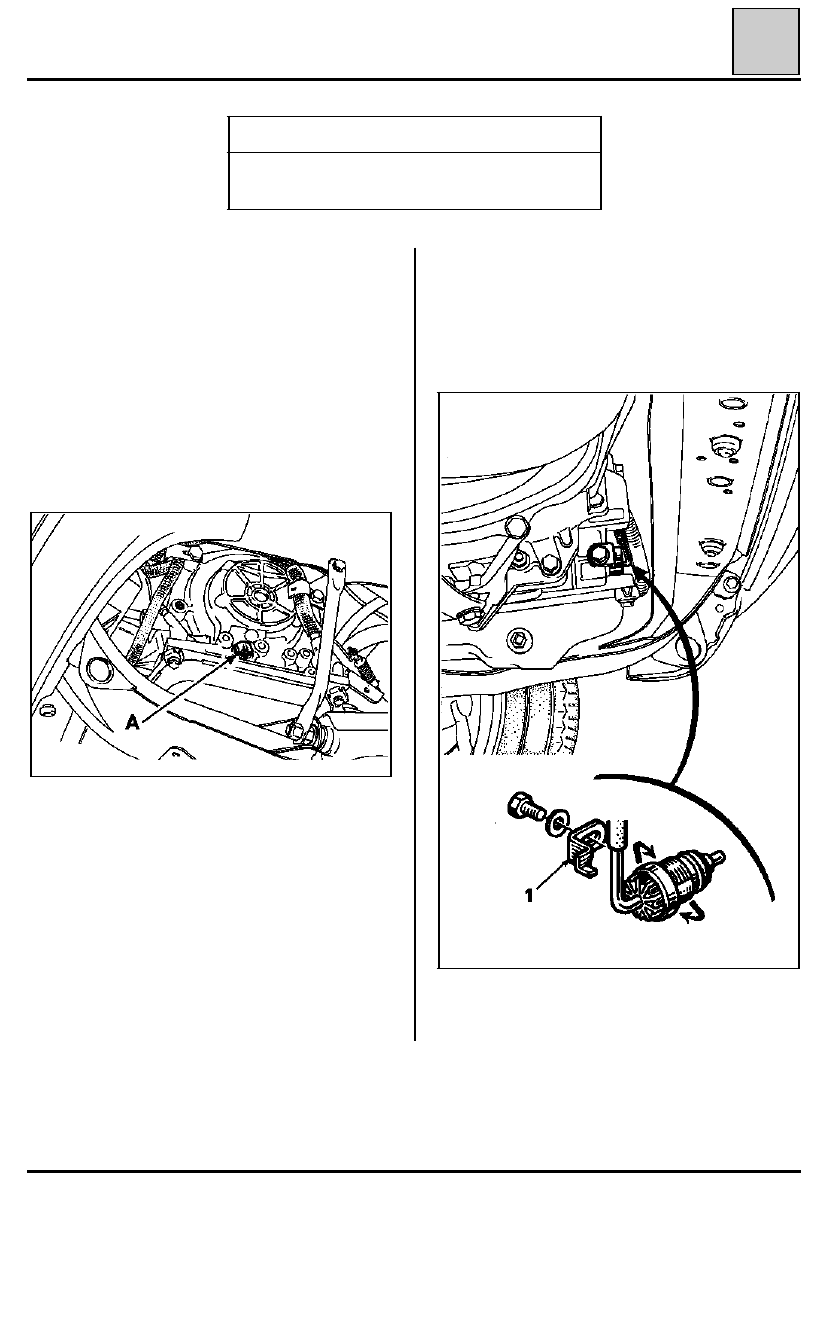

Retirar la retención (1) y girar la cápsula.
Atornillando la cápsula se aumenta la presión e in-
versamente.

CONTROL

Condición de medida

Asegurarse :
-

de que la temperatura normal de funciona-
miento sea de 80

°

 C,

-

de que el cable del acelerador esté correcta-
mente reglado.

Conectar el manómetro de presión de aceite

B.Vi.

466-07

 al racor B.Vi. 466-06 en (A).

UTILLAJE ESPECIALIZADO INDISPENSABLE

B.Vi. 466-06

Tope

B.Vi. 466-07

Manómetro presión de aceite

Medida

Poner la palanca de selección en 2

a

 impuesta

.

Acelerar a fondo

y frenar al mismo tiempo para

estabilizar la velocidad a 80 km/h.

La presión debe ser de 4,4

±

 0,1 bares

88967G

85393S

NOTA : 2 dientes = aproximadamente 0,08 bares.

23-11

TRANSMISION AUTOMATICA MB

Presión de aceite

23

88862R1

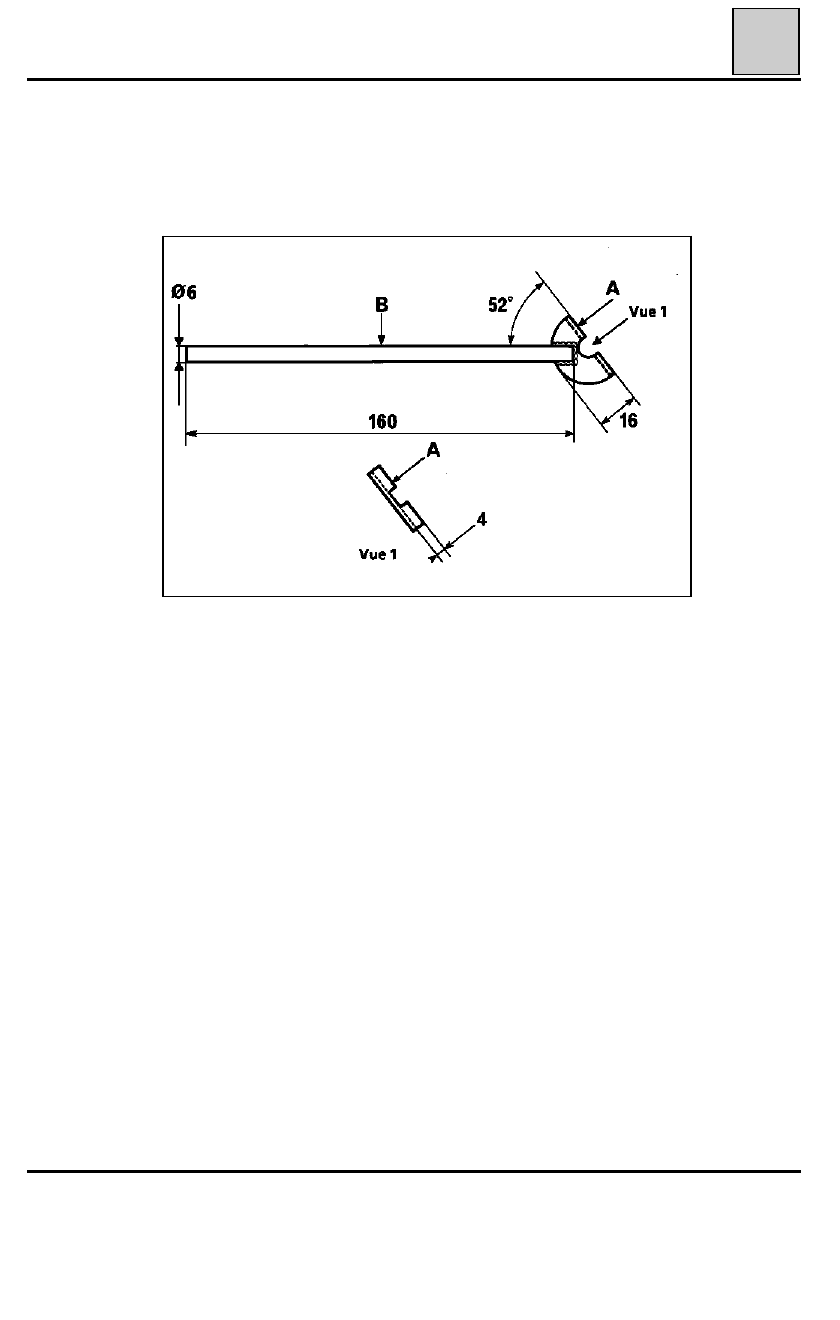

Para facilitar esta operación, es posible fabricar un útil.

A

 = arandela

∅

 8/30 mm, espesor 1,5 mm

B

 = varilla redonda

∅

 6 mm
