Renault Magnum engine. Manual - part 114

2 / 3

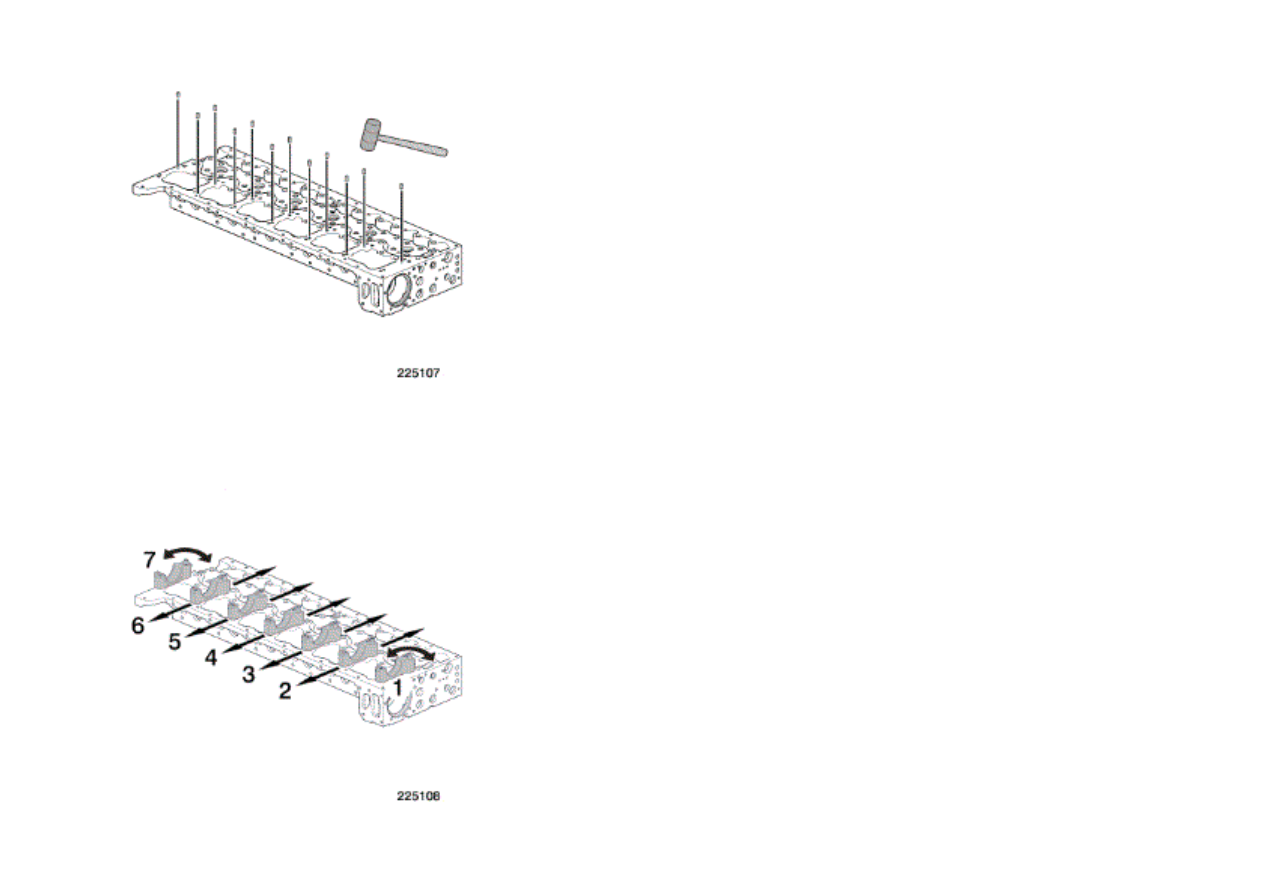

Clean the cylinder head joint faces.

Fit locating dowels.

Use a mallet.

Fit new lower half-shell bearings.

3 / 3

Ensure that half-shell bearings numbers

 1 - 7 can rotate around pin.

Ensure that half-shell bearings numbers

 2 › 6 can be moved laterally.

Fit the camshaft.

See pages .

1 / 12

Camshaft, fitting

Oil all moving parts.

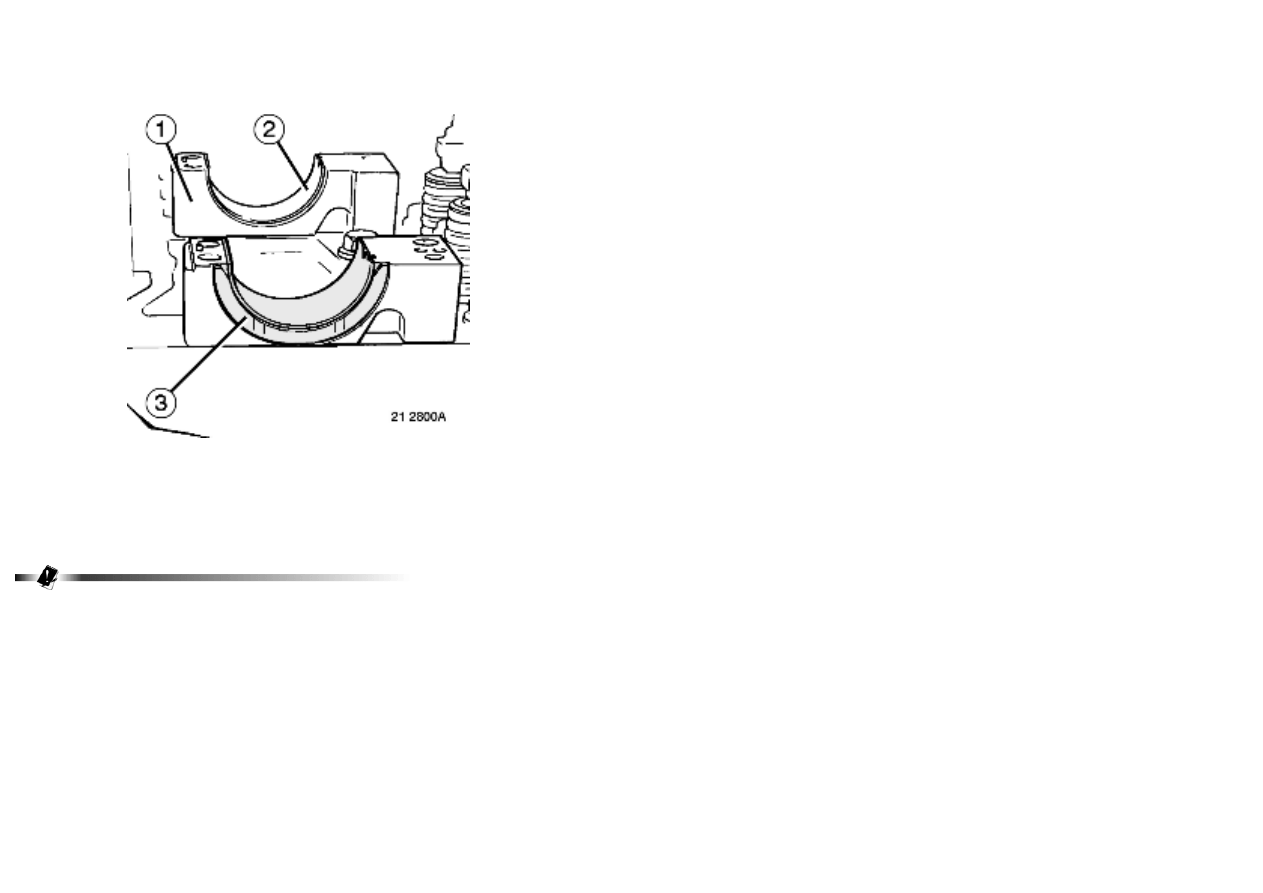

Fit camshaft lower half-bearings

 (1)  on the cylinder head.

Marks positioned on exhaust manifold end.

Apply oil (engine oil) to the inner faces of bearing half-shells

 (2 - 3) when installing them. Do not apply oil to the support face.

Fit bearing half-shells

 (2 - 3).

The half-shell

 (3) of N° 7 bearing determine the camshaft end float.

2 / 12

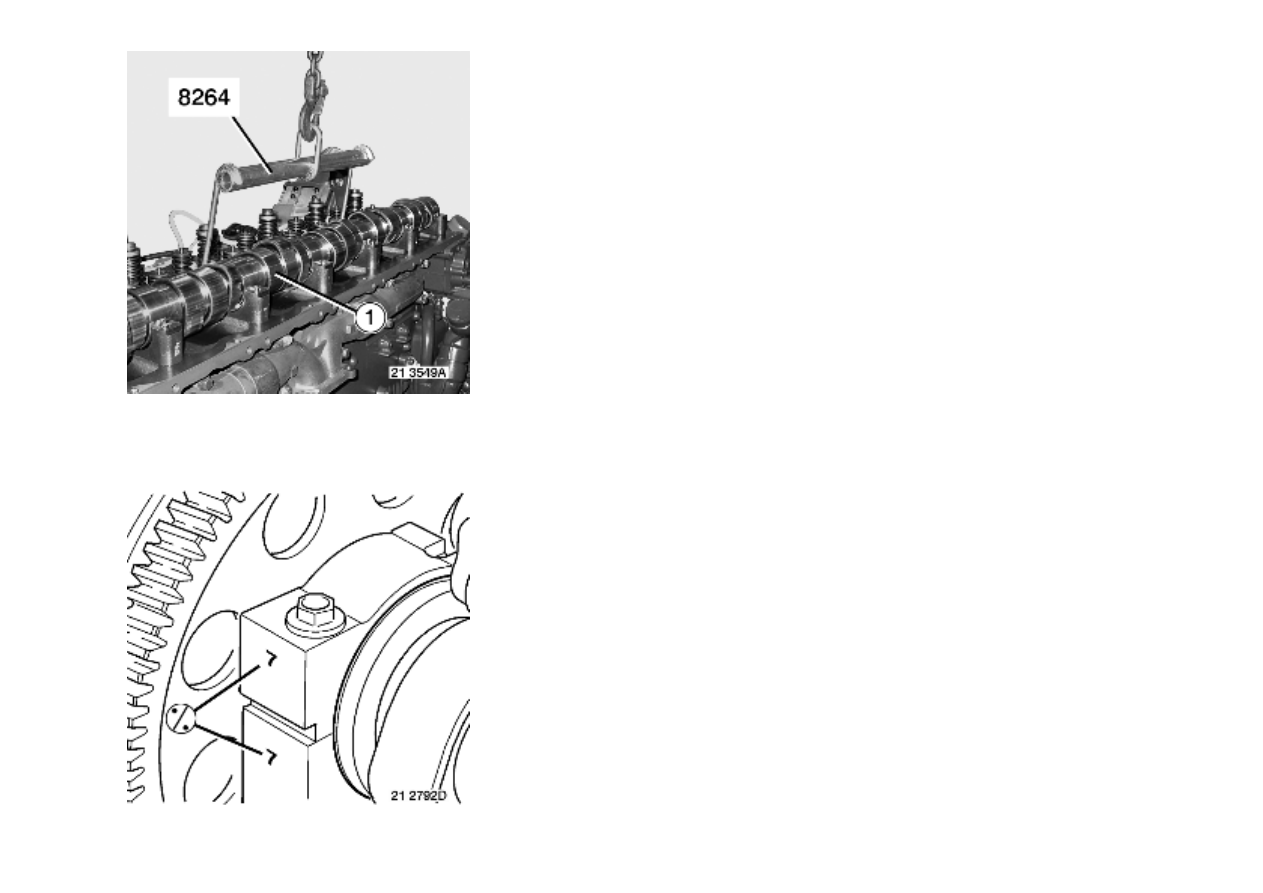

Fit the camshaft

 (1).

Use tool 8264.

Use lifting tackle.

Fit half-bearing  (item N°

 7).
