Renault Magnum engine. Manual - part 108

5 / 20

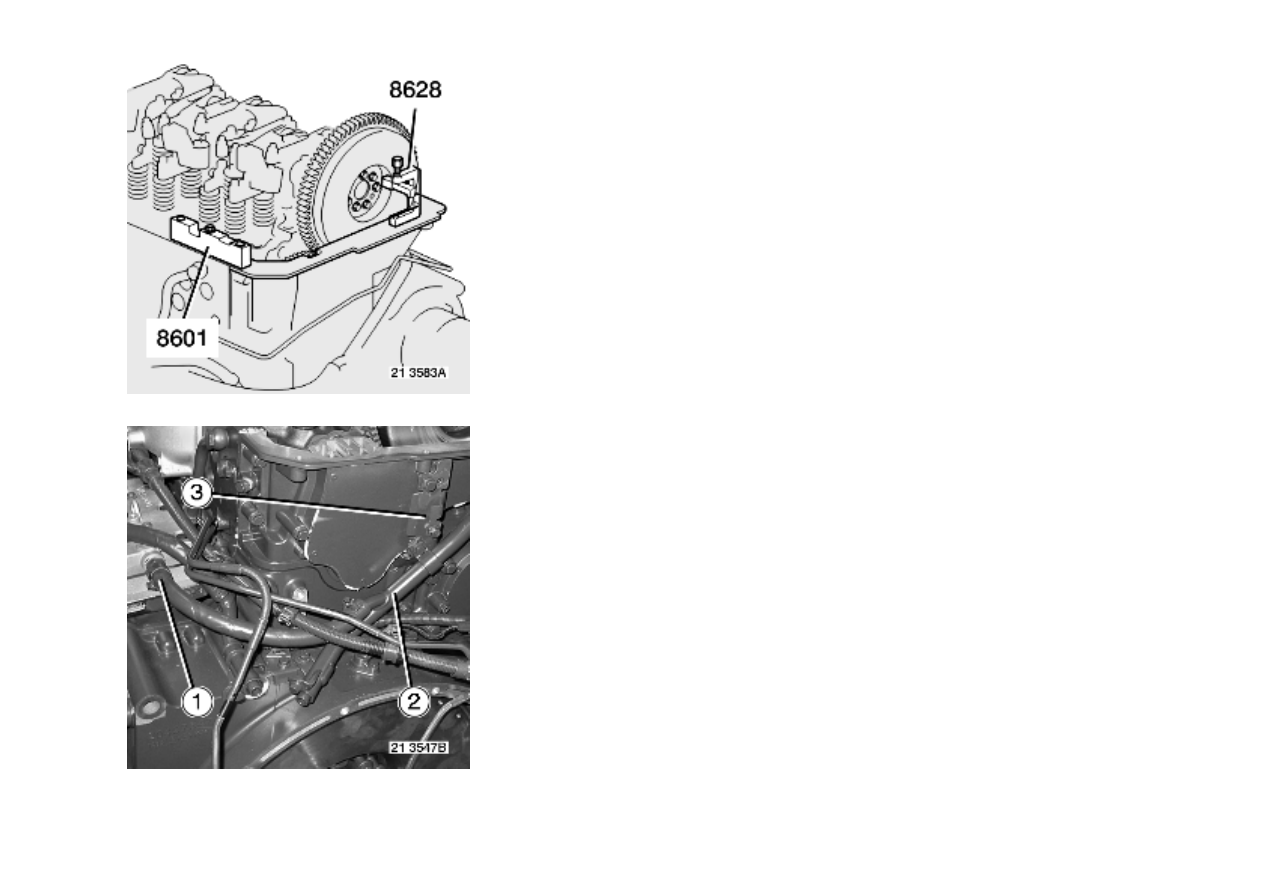

Remove tool 8601 + 8628.

Fit piping bracket

 (3).

Tighten to torque.

See pages .

6 / 20

Replace gasket.

See pages .

Fit pipe

 (2).

Tighten to torque.

See pages .

Connect hose

 (1).

Tighten shackle.

Tighten to torque.

See pages .

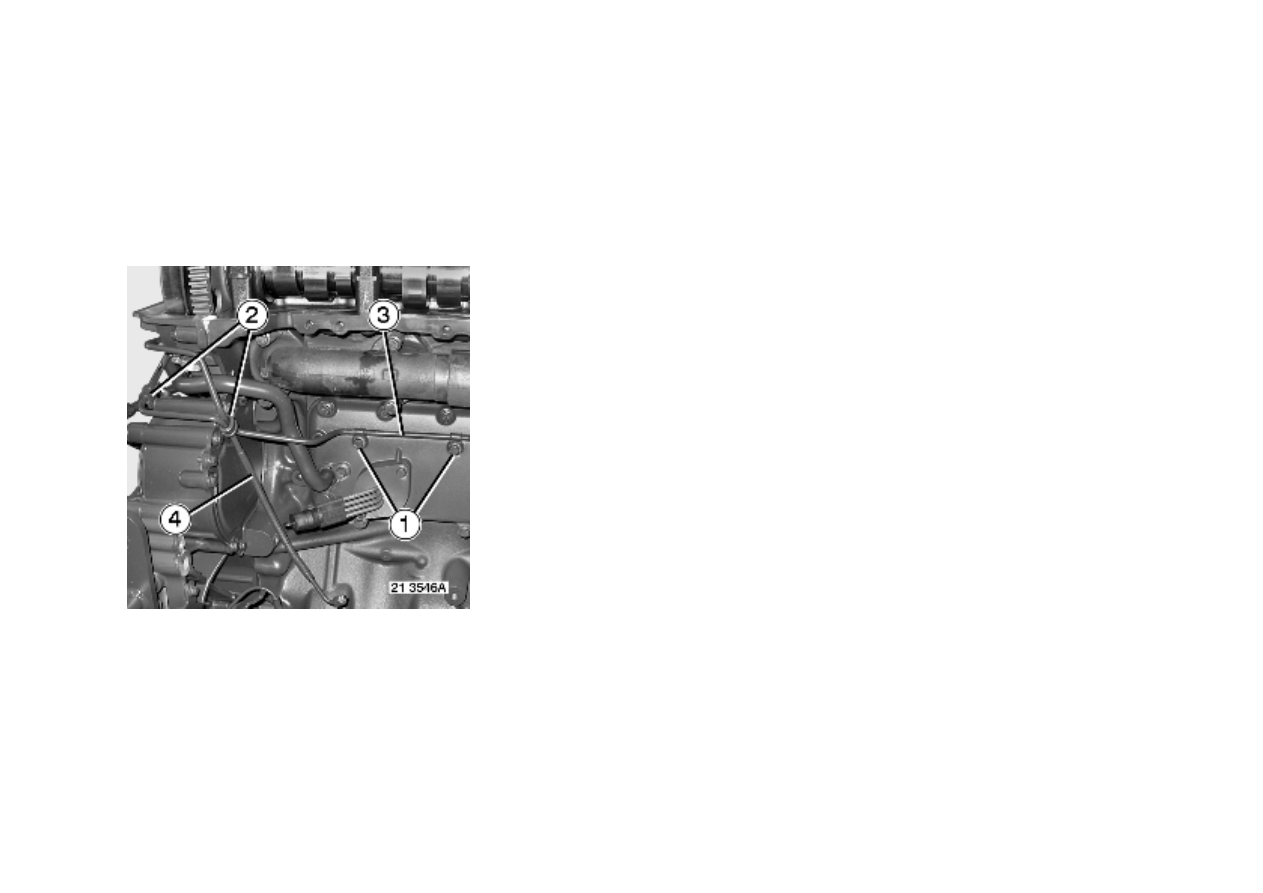

Fit pipes

 (3 - 4).

Fit clamps

 (1 - 2).

Tighten to torque.

See pages .

7 / 20

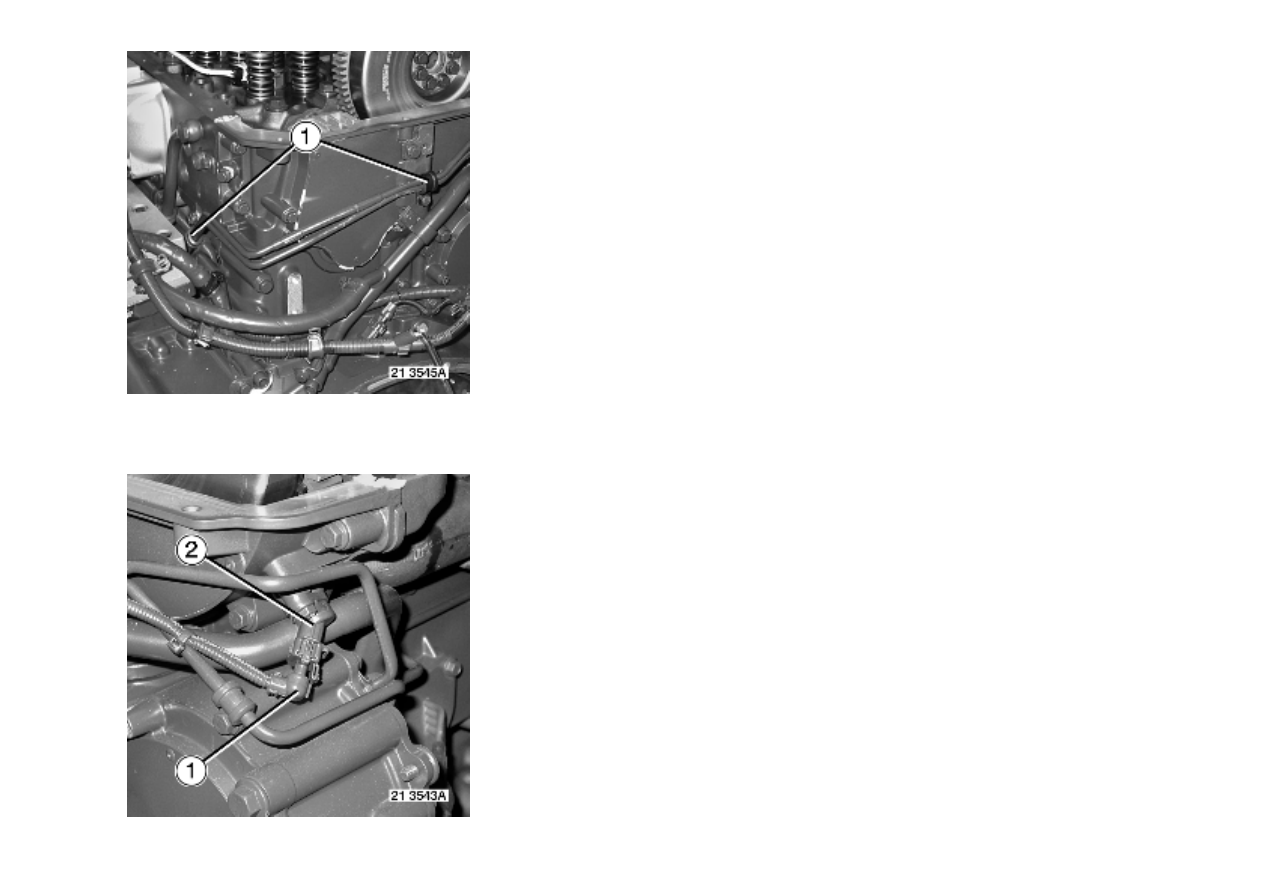

Fit clamps

 (1).

Tighten to torque.

See pages .

Fit sensor

 (2).

8 / 20

Fit bolt.

Tighten to torque.

See pages .

Plug in connector

 (1).

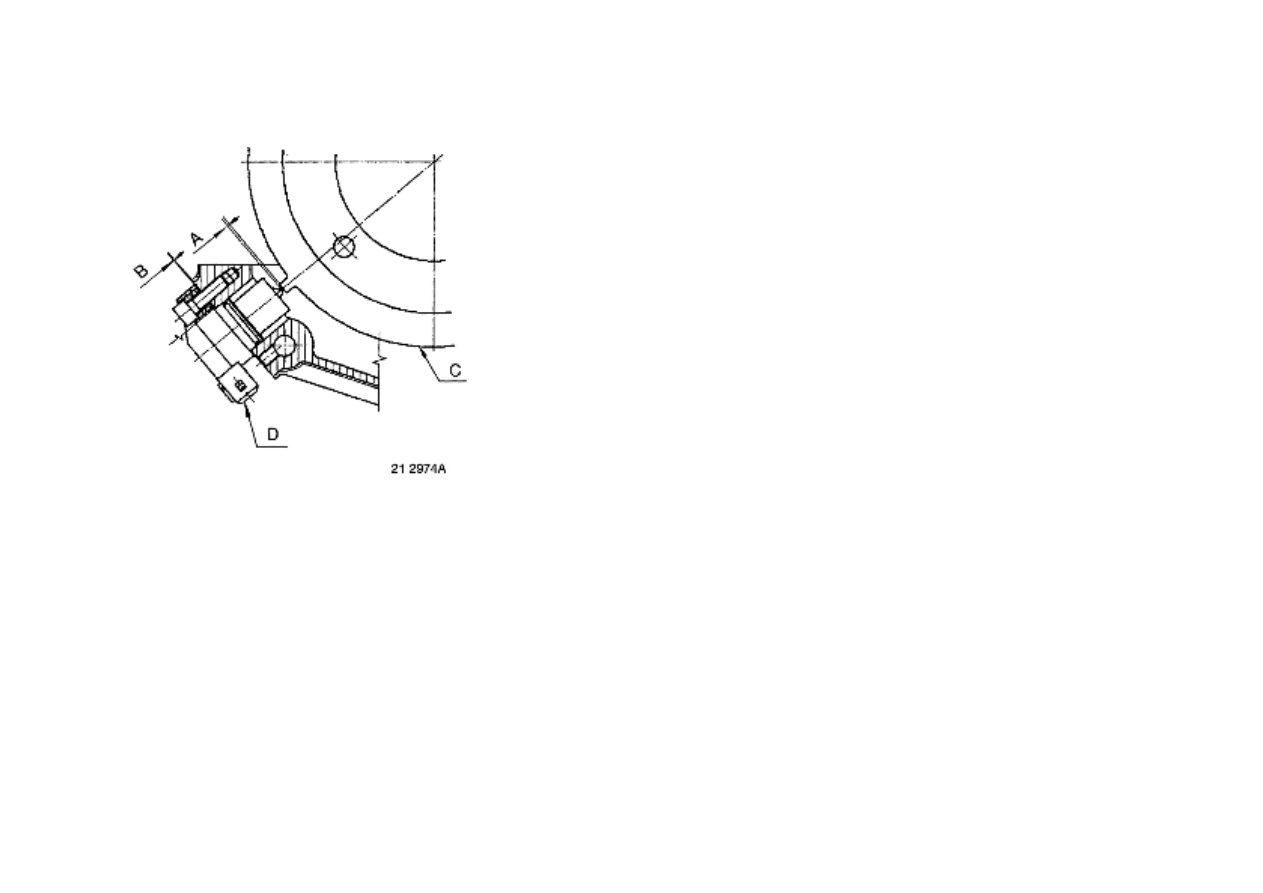

Turn the engine to position a camshaft pulse wheel magnetic pole opposite the speed sensor housing.

Check the air gap.

 *

(A) = Clearance (mm)

 *

(B) = Adjusting shim

 *

(C) = Pulse wheel

 *

(D) = Camshaft speed sensor

See pages .
