Renault Magnum engine. Manual - part 23

3 / 18

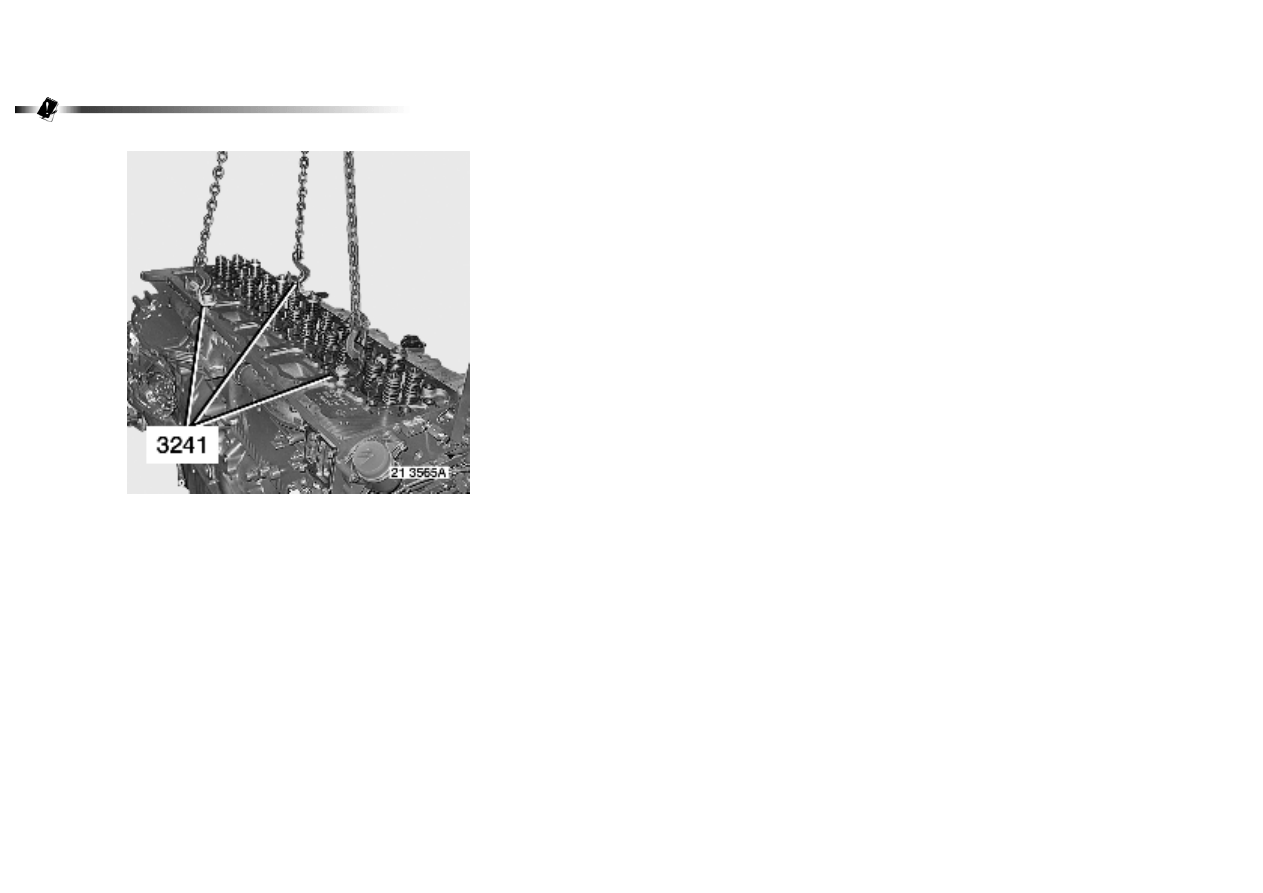

Mount tool 3241.

Depending on the assembly.

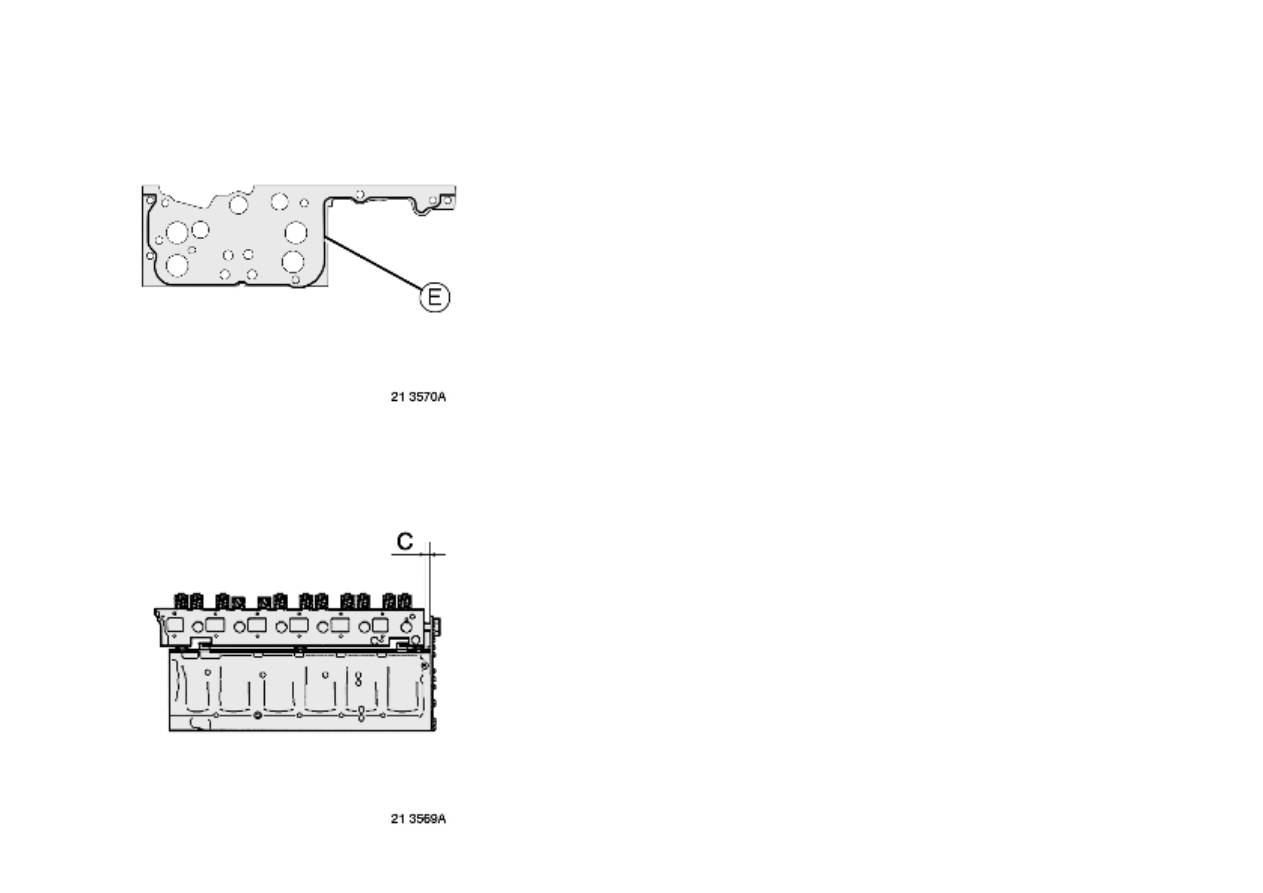

Apply a bead of silicone

 (E).

See pages

, .

4 / 18

Place the cylinder head  delicately on the bosses on the cylinder head gasket , leave a space

 (C) of approximately 10 mm between the rear joint face of

the cylinder head  and the timing plate.

The bosses  serve to slide the cylinder head without damaging the cylinder head gasket. They are crushed down when the cylinder head is tightened.

Withdraw tool 3241.

5 / 18

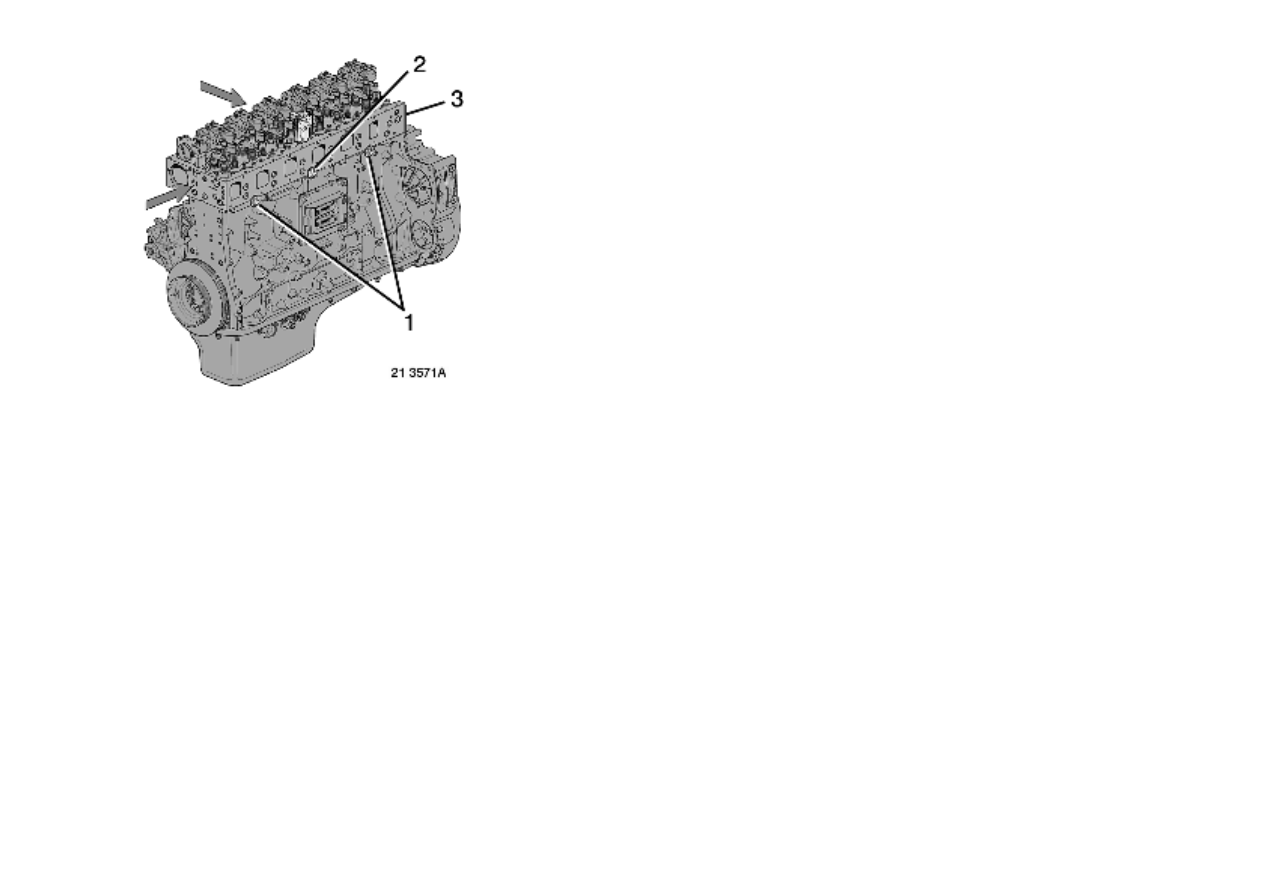

Flatten the cylinder head  against the stops

 (1).

Fit sun gear thrust washer

 (2).

Tighten to torque.

See pages .

Flatten the cylinder head  against the timing plate

 (3).

6 / 18

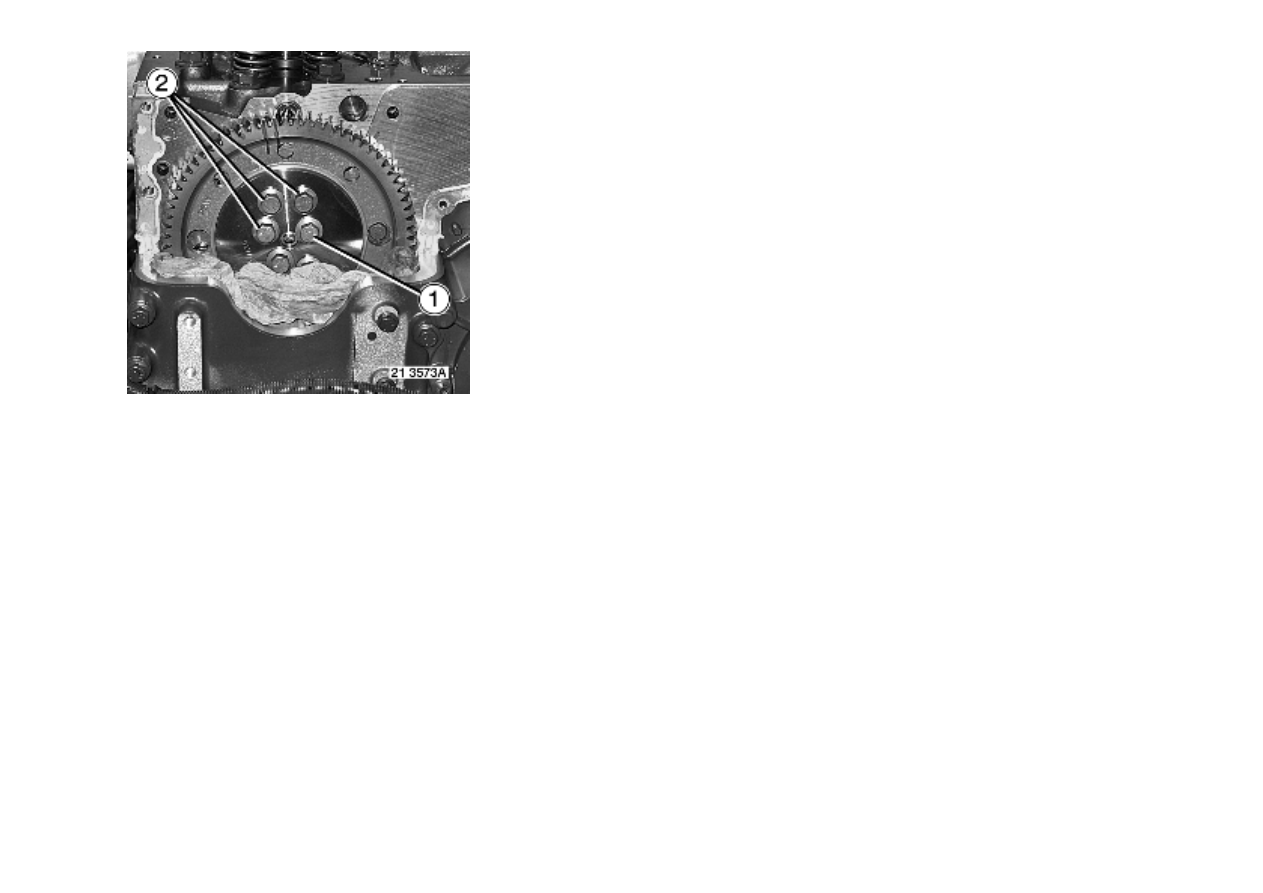

Fit bolt

 (1).

Tighten to a torque of

 85±15 Nm.

Fit bolts

 (2).

Screw up but do not tighten.
