Renault Premium engine. Manual - part 101

8 / 16

Remove bottom cover cap

 (2).

Use tool 6940.

Remove gasket

 (3).

Remove bottom cover cap

 (11).

Remove gasket

 (12).

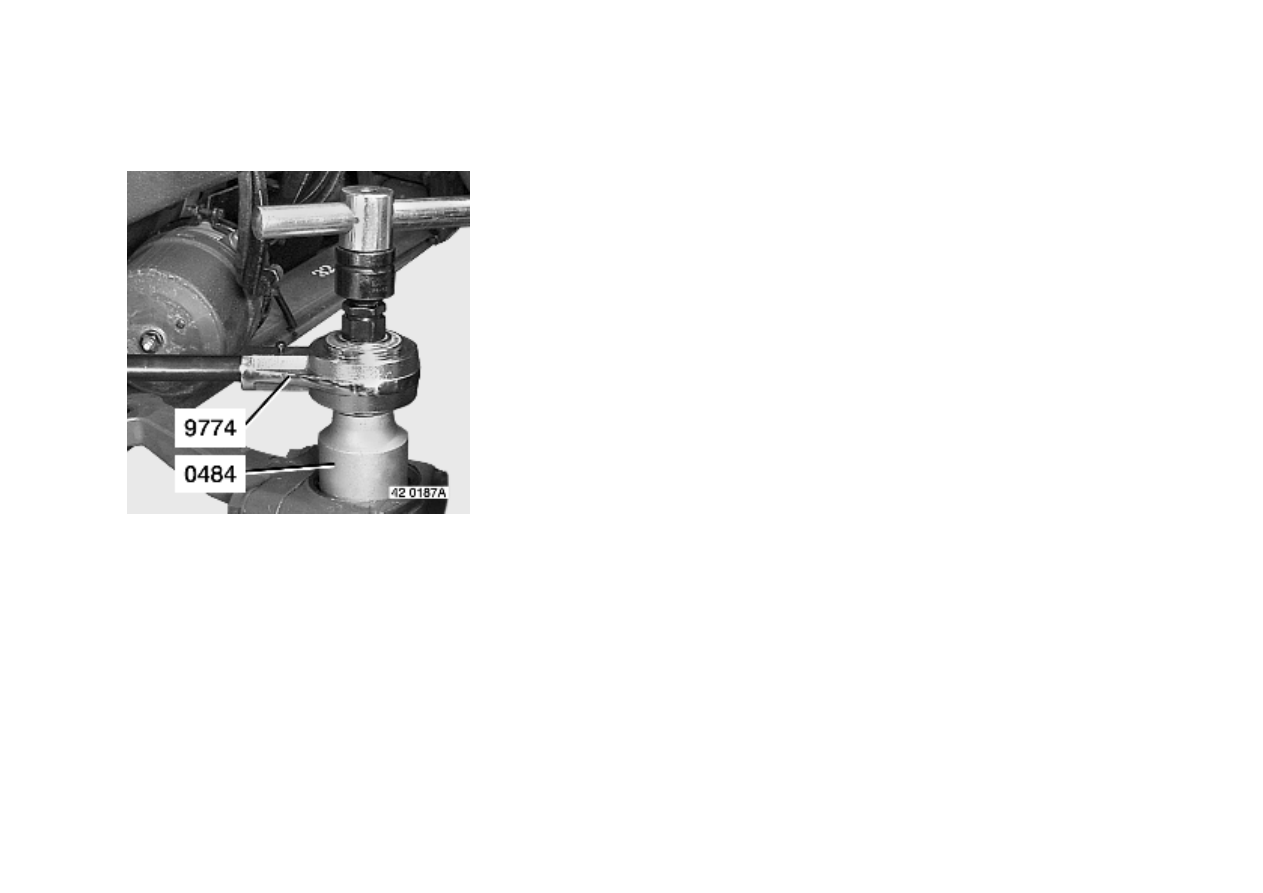

Remove nut

 (4).

Use tool 0484.

If necessary

Use tool 9774.

9 / 16

Mount tool 9423.

Extract kingpin

 (10).

Pressing force: 35 tonnes.

Remove stub axle

 (8).

Remove gasket

 (14).

Mark the direction of seal

 (14).

10 / 16

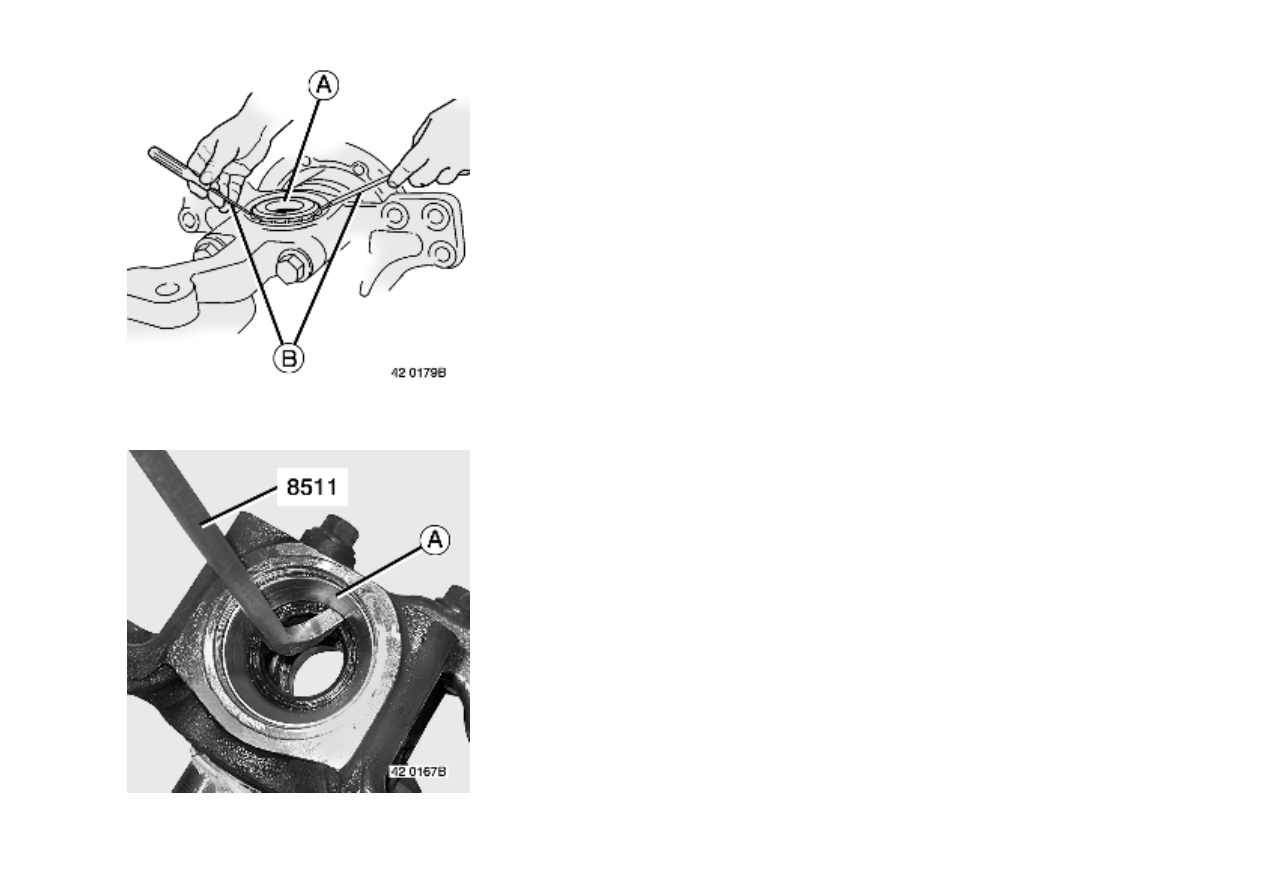

Extract inner ring

 (A) from bearing  (5).

Use 2 levers

 (B).

Extract outer ring

 (A) from bearing  (5).

Use tool 8511.

11 / 16

Outer ring

 (A) is a loose fit in the stub axle.

If shims

 (6) are fitted, save them.

Remove seal

 (7).

Use a drift

 (A).
