Renault Premium engine. Manual - part 90

1 / 2

Available power supplies (2/3)

Key to appliances

Code

Function

Location

A200

Available power supply (insulated cut wires)

C2a

A201

Available power supply (vehicle earth)

C2a

A204

Available power supply (after master switch)

C2a

A229

Available power supply (bodybuilder equipment control)

A2c

A230

Available power supply (equipment in

"road" position warning pictogram)

A2c

A231

Available power supply (equipment in

"working" position warning pictogram)

A2c

A240

Available power supply (lighting)

A2c

A261

Available power supply (reversing forbidden inhibition)

A2c

A281

Available power supply (engine stop control)

A2c

A297

Available power supply (night lighting)

C2a

A312

Available power supply (equipment in dangerous position)

A2c

A319

Available power supply (suspension level control)

A2c

A320

Available power supply (suspension level actuation control)

A2c

A321

Available power supply (6 km/h limitation)

A2c

A322

Available power supply (30 km/h limitation)

A2c

A323

Available power supply (alarm stop)

A2c

A325

Available power supply (independent heating cut-off)

A2c

B175

Pre-arrangement for bodybuilder N° 1 control

C2b

B176

Pre-arrangement for bodybuilder N° 2 control

C2b

X200

Available power supplies connector

A2c/C2a

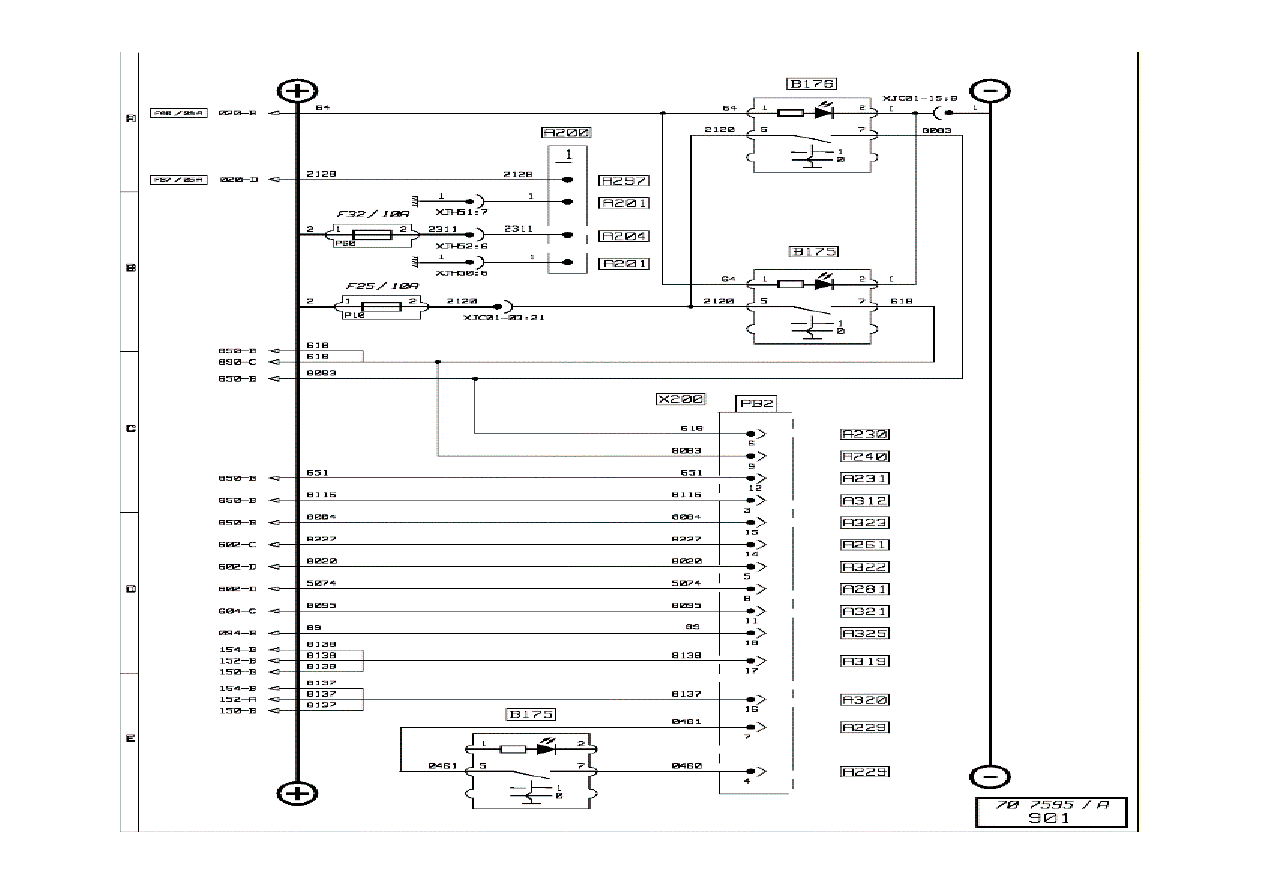

Available power supplies (2/3)

2 / 2

02/02/2016, 10:00:52 AM (CET)

PB5

+

+

-

-

605-B

605-B

605-B

605-B

605-B

605-B

605-B

605-B

605-D

605-D

605-D

605-D

605-D

605-D

605-D

605-D

605-D

605-D

605-D

A212

A250

A251

A252

A282

A283

A284

A285

A286

A287

A288

A289

A290

A291

A313

A314

A315

A317

A318

X200

70 7595

A

902

0384

0384

0413

0413

0414

0414

158

158

8100

8100

8104

8104

8108

8108

8112

8112

8113

8113

8115

8115

8122

8122

8123

8123

8131

8131

8132

8132

8133

8133

8134

8134

8136

8136

8161

8161

8170

8170

10

11

12

14

15

16

17

18

1

20

21

2

3

4

5

6

7

8

9

H

L

J1939-4

1 / 2

Available power supplies (3/3)

Key to appliances

Code

Function

Location

A212

Available power supply (engine speed)

A2c

A250

Available power supply (PTO 2 control)

A2c

A251

Available power supply (PTO 2 warning light)

A2c

A252

Available power supply (PTO 2 solenoid valve piloting)

A2c

A282

Available power supply (engine start control)

A2c

A283

Available power supply (engine starting information)

A2c

A284

Available power supply (engine alert)

A2c

A285

Available power supply (parameter definable frequency-related output)

A2c

A286

Available power supply (PLC 2 min. output)

A2c

A287

Available power supply (PLC 1 min. output)

A2c

A288

Available power supply (PLC 1 min. input)

A2c

A289

Available power supply (PLC 2 min. input)

A2c

A290

Available power supply (high level CAN bus J1939)

A2c

A291

Available power supply (low level CAN bus J1939)

A2c

A313

Available power supply (CAN bus disabling)

A2c

A314

Available power supply (engine speed set-point validation)

A2c

A315

Available power supply (PTO 3 solenoid valve piloting)

A2c

A317

Available power supply (PTO 3 control)

A2c

A318

Available power supply (PTO 3 warning light)

A2c

X200

Available power supplies connector

A2c

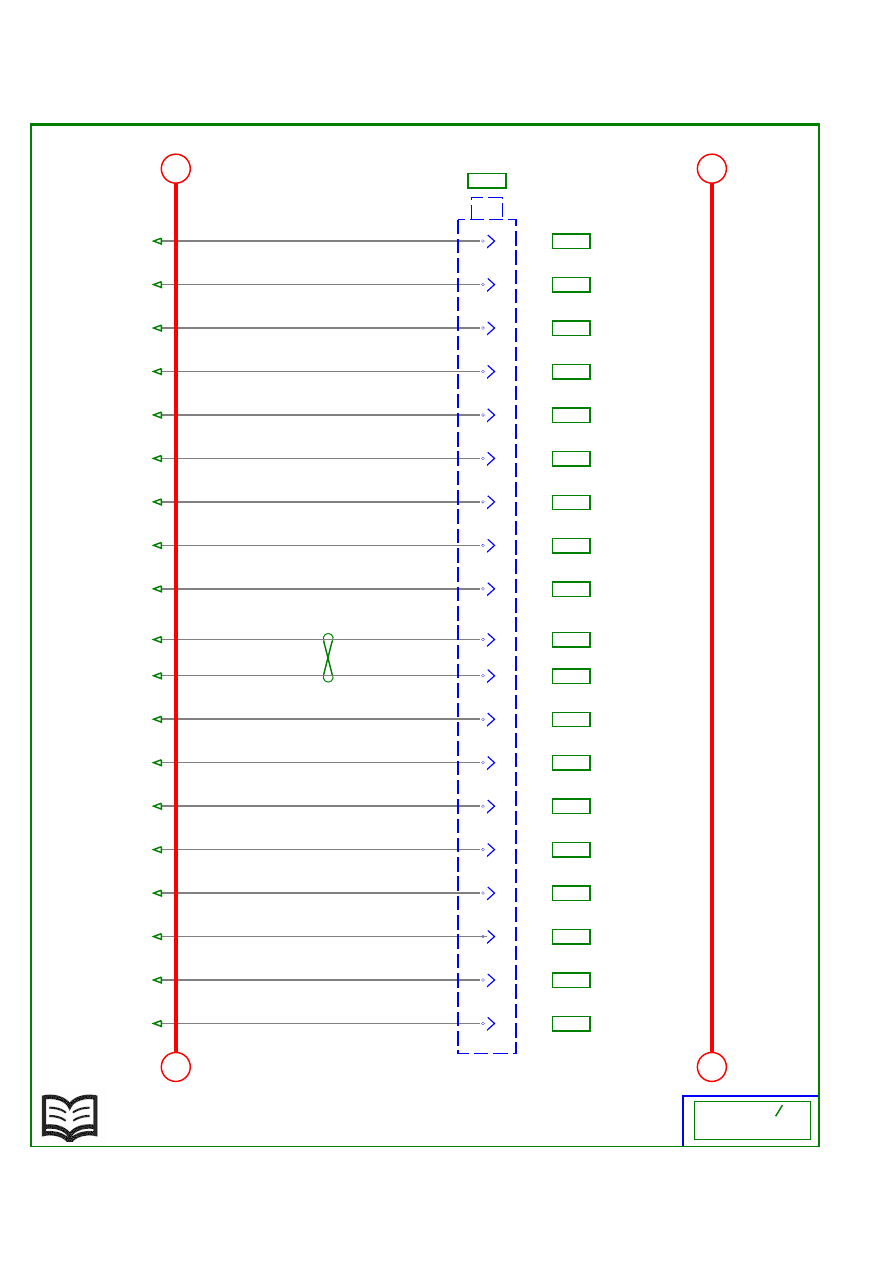

Available power supplies (3/3)
