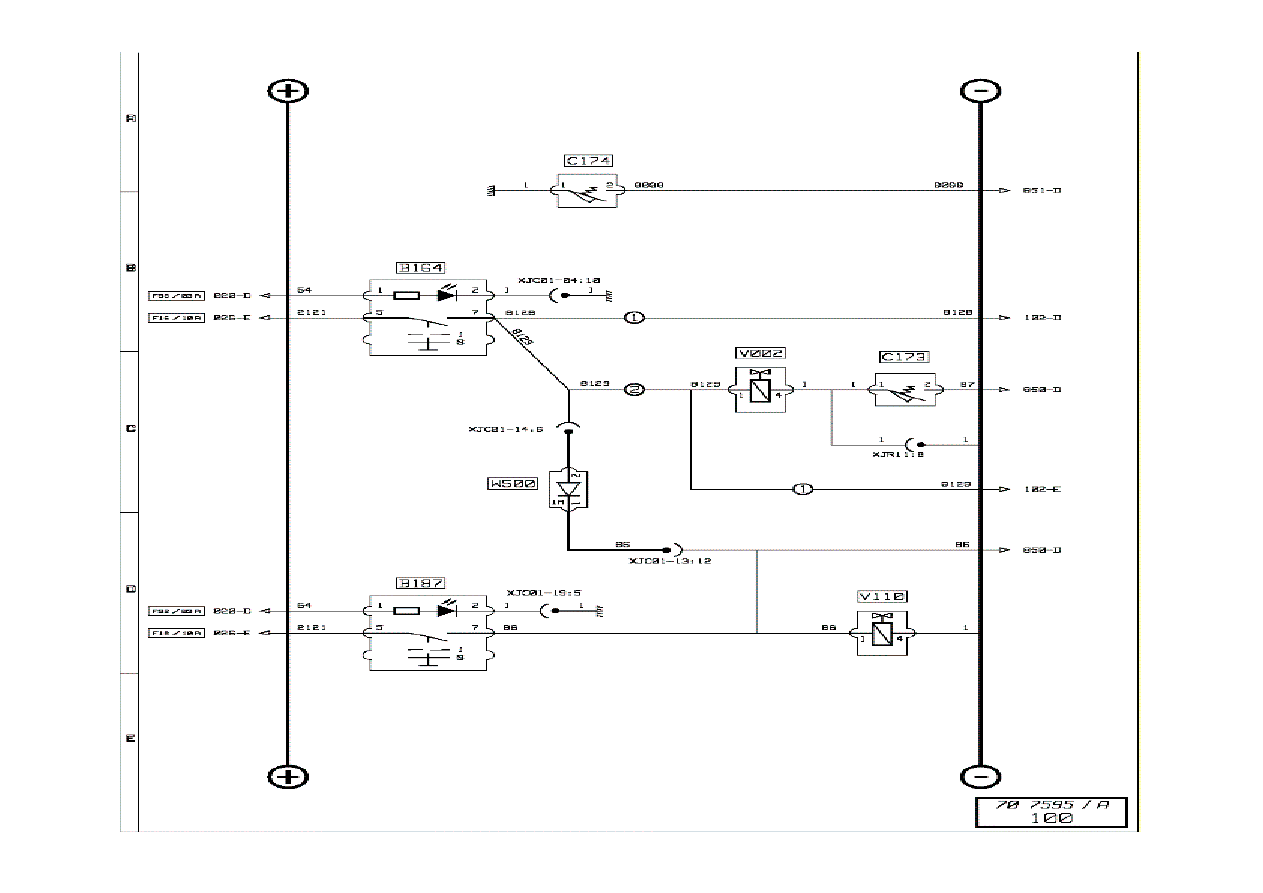

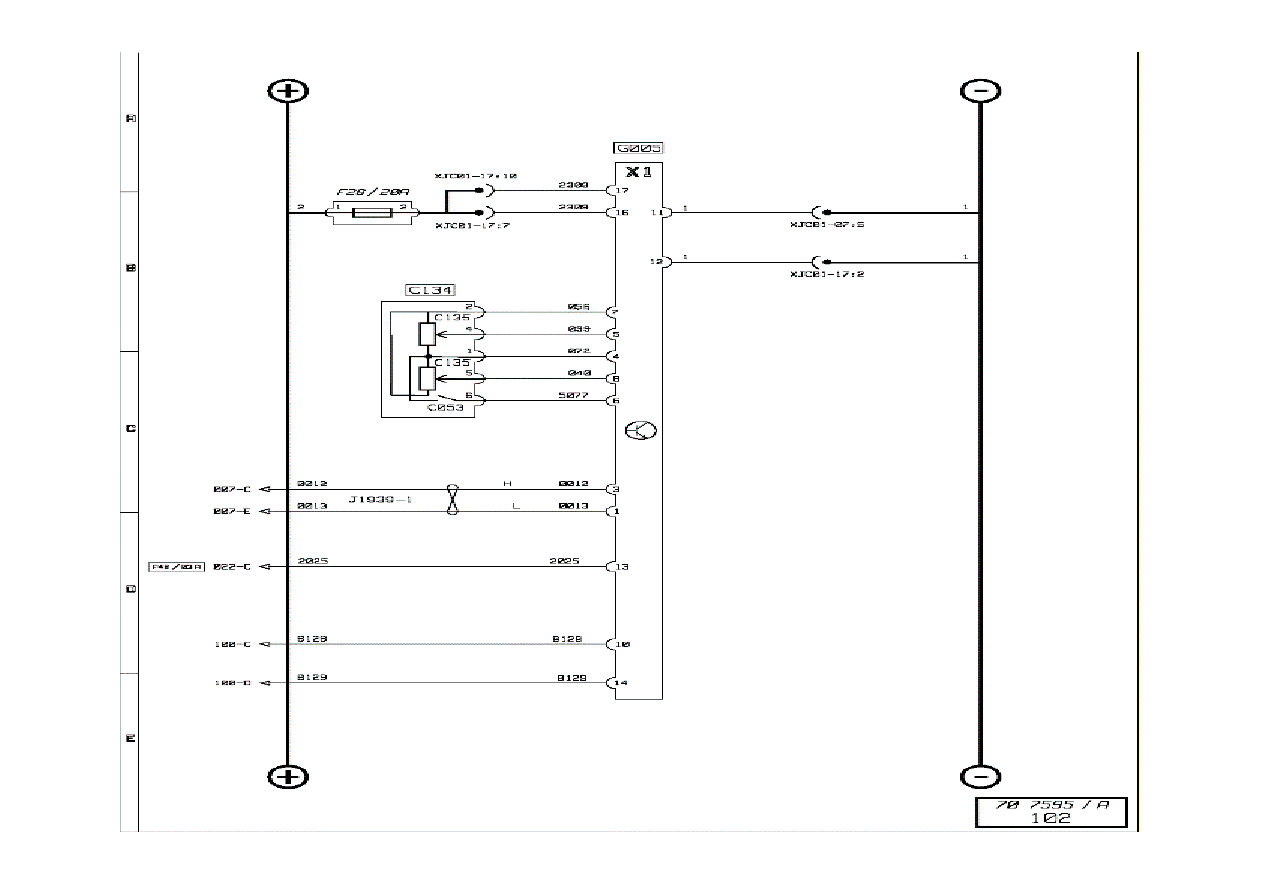

EBS braking system (1/7)

Key to appliances

Code

Function

Location

C053

Stop lights switch

C2c

C134

Brake pedal sensor unit

C2c

C135

Brake pedal position copying sensor

C2c

G005

EBS braking management ECU

A2b

EBS braking system (1/7)

2 / 2
