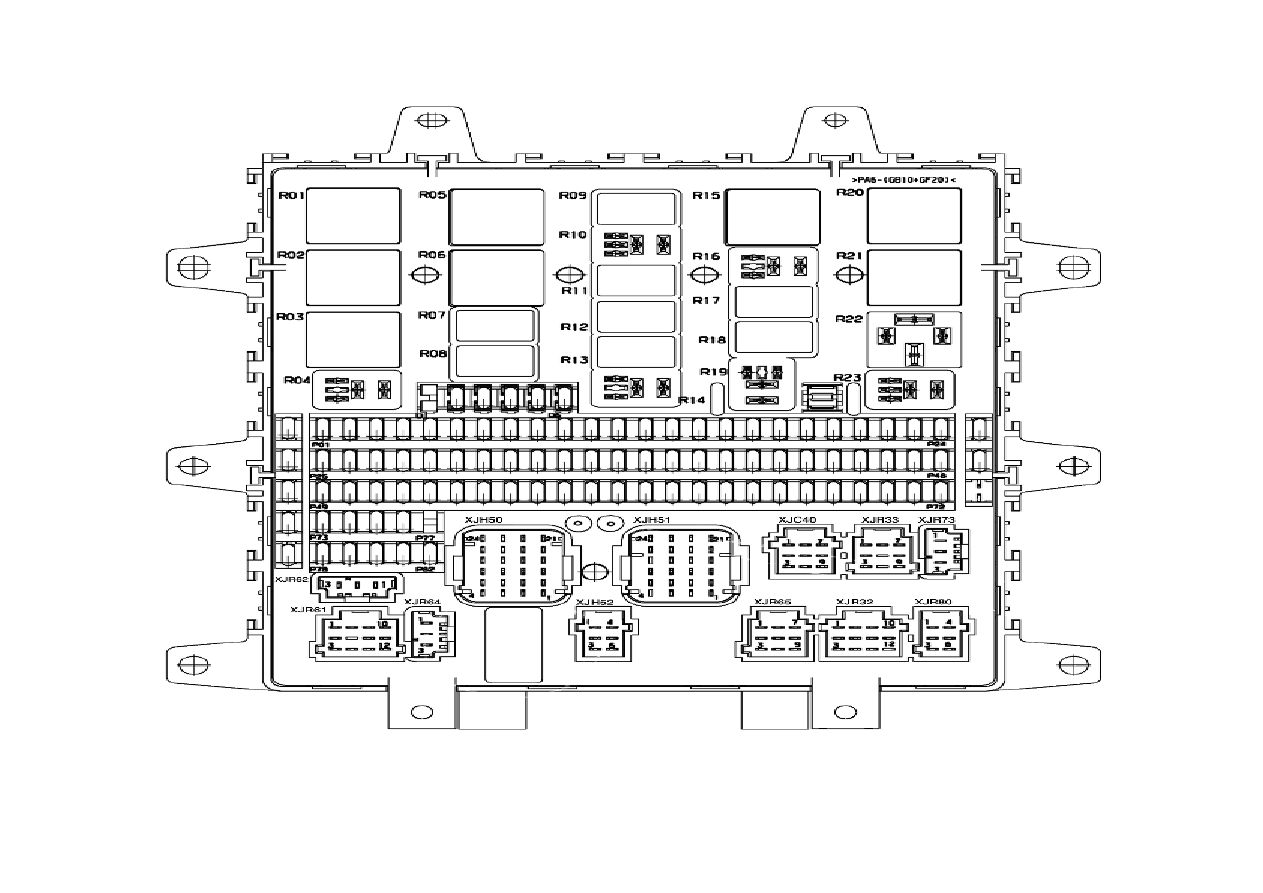

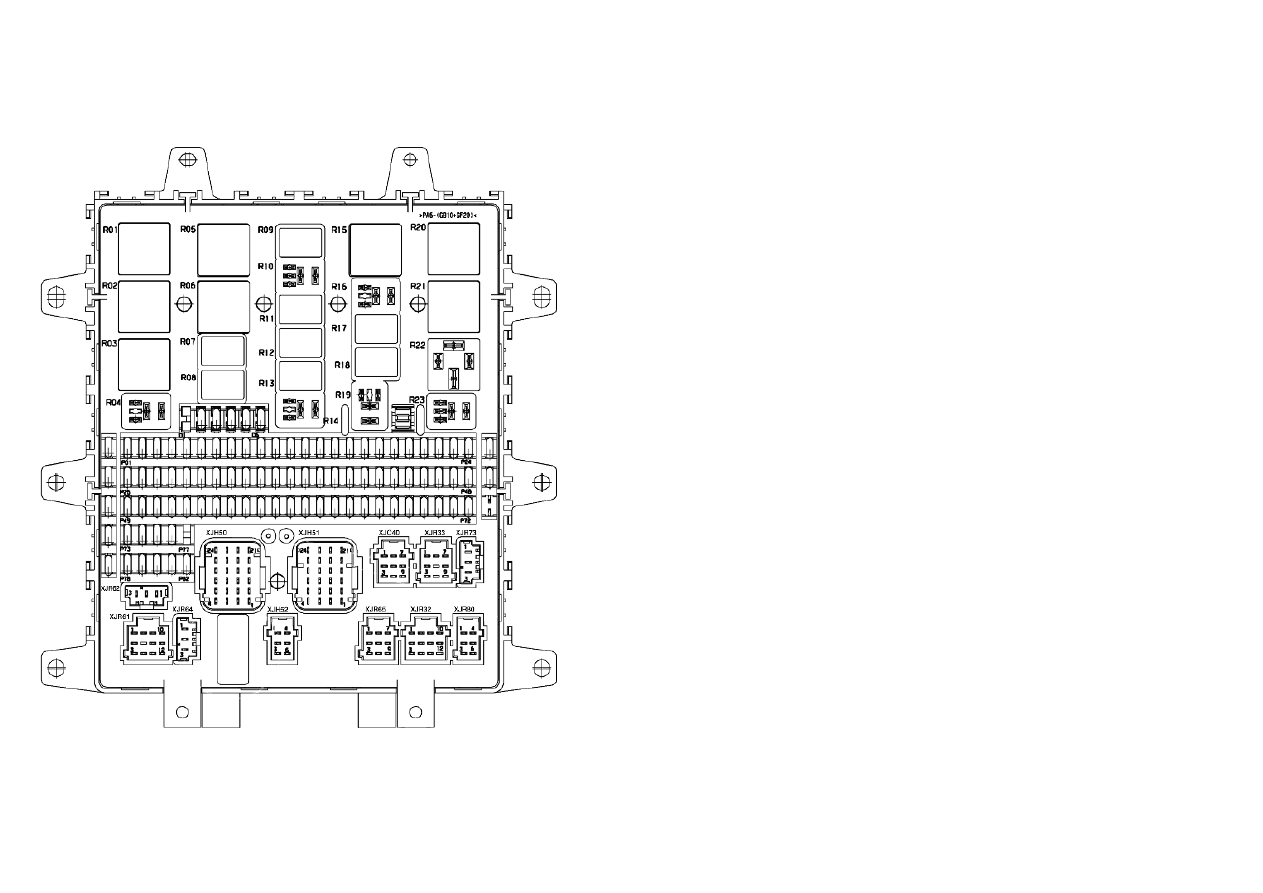

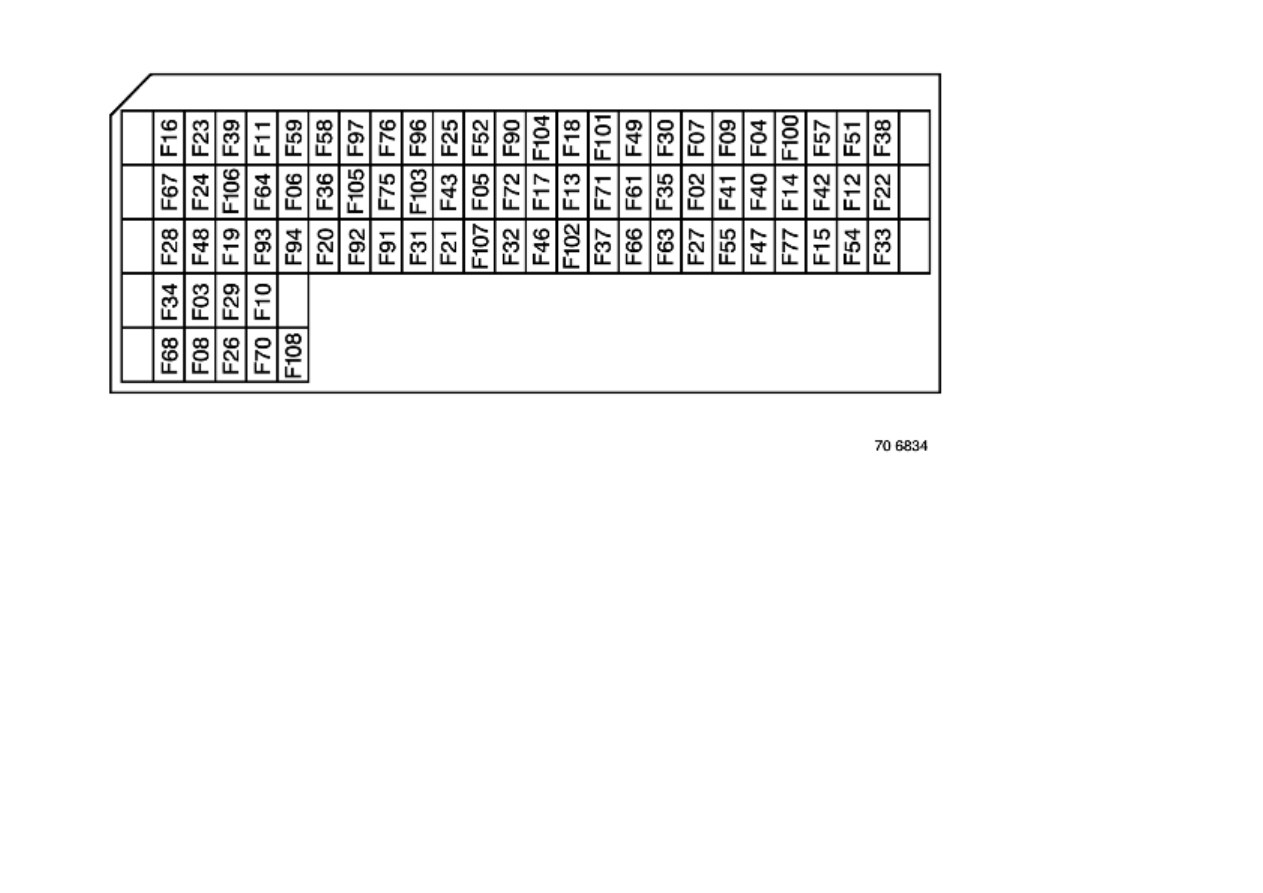

Table of relays on distribution box

1 / 2

Table of relays on distribution box

Code

Function

Relay

item N°

Amperage Diagram page N°

S001

After ignition power supply relay N°1

R01

50

022

S002

After ignition power supply relay N°2

R02

50

024

S003

After ignition power supply relay N° 3

R03

50

026

S500

Heated and swivelling rearview mirror power supply relay

R04

10

024

S022

Alternator controlled power supply relay (engine running)

R05

20

026

S105

RH and LH side/parking and marker lights power supply relay

R06

20

030

S106

Switches night lighting power supply relay

R07

10

020

S104

Reversing lights power supply relay

R08

10

024

S102

Main beam headlights power supply relay

R09

10

032

S021

Alternator circuit earthing relay (ADR)

R10

10

026

S453

Add-on heater power supply relay

R10

10

092

S300

Cab tilting safety and authorization relay

R11

10

604

S107

RH and LH side/parking and marker lights

power supply relay (trailer and bodybuilder)

R12

10

030

S100

Stop lights power supply relay

R13

10

032

S109

Long range driving lights power supply relay

R14

10

057

S400

Windscreen wipers motor time-delay relay

R15

20

024

S200

Automatic transmission management ECU power supply relay

R16

10

120/122

S020

Starting relay

R17

10

028

S101

Rear fog lights power supply relay

R18

10

032

S202

Air suspension power supply relay

R19

10

030

S201

Vehicle and engine ECUs power supply relay

R20

50

028

S004

Accessories power supply relay N° 1

R21

50

028

S005

Accessories power supply relay N° 2

R22

50

028

S103

Fog driving lights power supply relay

R23

10

032

Table of relays on distribution box
