ПОДУШКА БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Вводная часть

88C

88C-71

ПОДУШКА БЕЗОПАСНОСТИ ACU4

Vdiag: 08

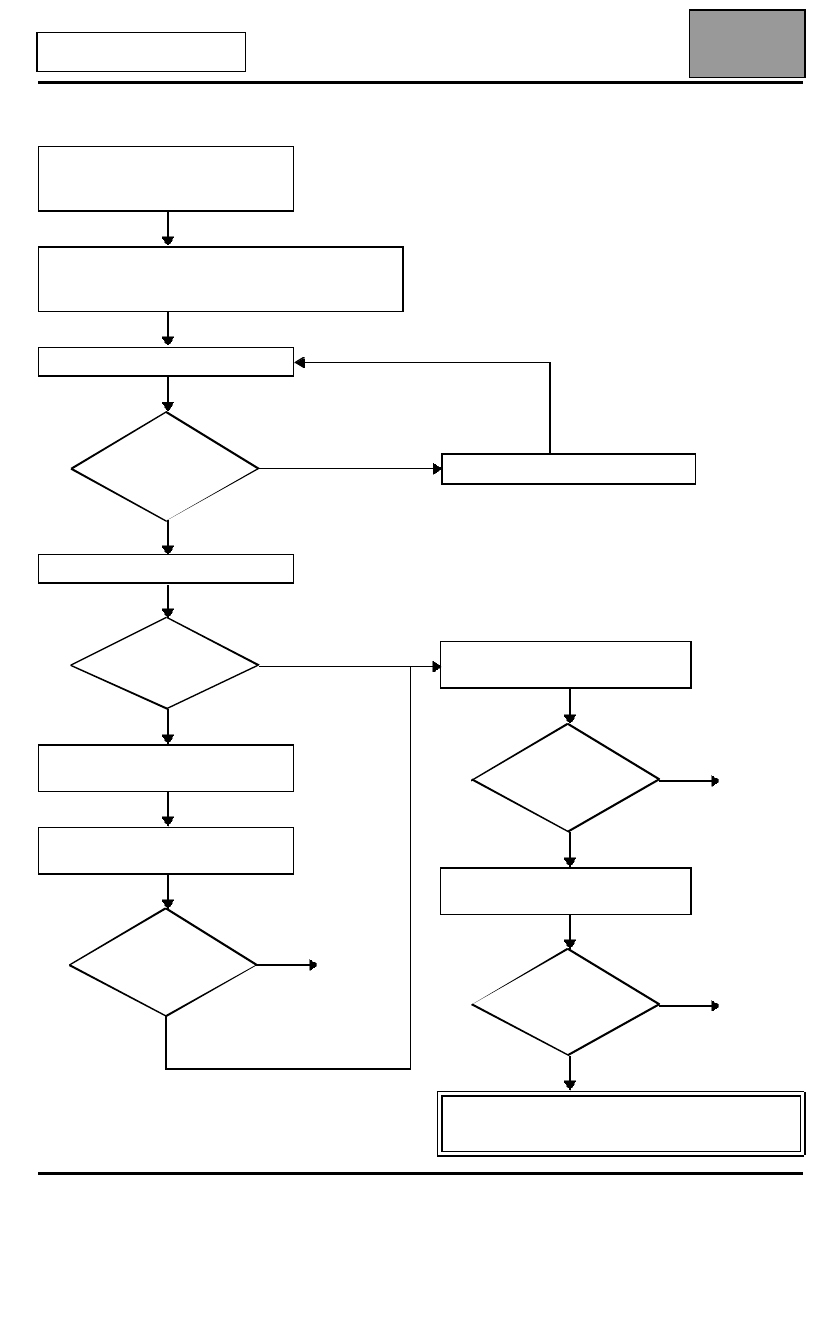

4. ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Проверьте заряженность

аккумуляторной батареи и

исправность предохранителей

Распечатайте карточку диагностики системы

(имеется в диагностическом приборе CLIP и

Руководстве по ремонту или в Технической ноте)

Подключите прибор CLIP

Ведется ли

обмен информа-

цией с ЭБУ?

нет

да

Считывание кодов неисправностей

нет

Наличие

неисправностей

да

Обработка присутствующих

неисправностей

Обработка запомненных

неисправностей

нет

Неисправ-
ность
уст-
ранена

Признак

неисправности

сохранился

да

См. АПН 1

ACU4 Vdiag08 TTX84 1.0

Выполните контроль

соответствия

нет

Неисправ-
ность
устранена

Признак

неисправности

сохранился

Используйте алгоритмы поиска

неисправностей (АПН)

нет

Неисправ-
ность
устранена

Признак

неисправности

сохранился

Обратитесь в службу технической поддержки

Techline с предоставлением заполненной карточки

диагностики

ПОДУШКА БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Вводная часть

88C

88C-72

ПОДУШКА БЕЗОПАСНОСТИ ACU4

Vdiag: 08

4. ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Проверка проводки:

Трудности при диагностике:
Причина неисправности может быть устранена путем разъединения и соединения разъемов и/или
манипуляциями с проводкой.
Значения электрических величин - напряжения, сопротивления, а также проверка отсутствия замыкания,
обычно определяются правильно, особенно если неисправность не является присутствующей на момент
проведения диагностики (запомненная неисправность).

Визуальный контроль:
Убедитесь в отсутствии видимых повреждений, в моторном отсеке и в салоне автомобиля.
Тщательно проверьте защитные кожухи, целостность изоляции и правильность прокладки жгутов проводов.
Убедитесь в отсутствии следов окисления.

Проверка на ощупь:
При выполнении операций с проводами используйте диагностический прибор для обнаружения изменения
состояния неисправности с "запомненной" на "присутствующую".
Убедитесь, что разъемы правильно зафиксированы,
слегка пошевелите разъемы,
покрутите жгут проводов.
Если состояние неисправности изменяется, попытайтесь локализовать причину неисправности.

Проверка отдельных элементов:
Разъедините разъемы и проверьте внешний вид зажимов и контактов, а также обжатие (отсутствие следов
обжатия на изолированной части).
Убедитесь в том, что зажимы и контакты надежно зафиксированы в гнездах.
Убедитесь в том, что зажимы и контакты не выдавливаются при соединении разъемов.
Проверьте усилие зажимов с помощью контакта от соответствующего разъема.

Проверка сопротивления:
Убедитесь в отсутствии обрывов всей цепи, затем по участкам.
Определите, нет ли замыкания на "массу", на + 12 В или с другим проводом.

Если обнаружена неисправность, выполните ремонт или замените деталь.

ACU4 Vdiag08 TTX84 1.0

ПОДУШКА БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Вводная часть

88C

ПОДУШКА БЕЗОПАСНОСТИ ACU4

Vdiag: 08

88C-73

Предъявление этой карточки обязательно:
– При обращении за помощью в службу технической поддержки Techline.
– Для подачи запроса на разрешение завода-изготовителя, при замене детали, требующей обязательного

разрешения.

– Она прилагается к "поднадзорным" деталям при возврате на завод-изготовитель. В этом случае она

необходима для возмещения стоимости по гарантии и более качественного анализа причин неисправности
снятых деталей.

6. УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

При любых работах на элементах систем необходимо соблюдать правила безопасности для
предотвращения ущерба для материальной части и травматизма:

– Убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение работы ЭБУ,

если батарея недостаточно заряжена.

При работах с системами подушек безопасности и преднатяжителей ремней безопасности
необходимо с помощью диагностического прибора заблокировать ЭБУ, чтобы избежать
самопроизвольного срабатывания (все электрические цепи воспламенения заблокируются). Данный
режим "блокировки" подтверждается загоранием сигнальной лампы на щитке приборов.

При невозможности подключения диагностического прибора переведите карточку в считывающем
устройстве в 1-е фиксированное положение, извлеките плавкий предохранитель цепи питания
системы, после чего выждите не менее 2 секунд для разрядки конденсатора.

Запрещается выполнять измерения в цепях воспламенения подушек безопасности и
преднатяжителей любым другим прибором, кроме прибора XRBAG или используйте для этого
функцию "Проверка электропроводки подушек безопасности и преднатяжителей" прибора CLIP.

Прежде, чем использовать имитатор воспламенителя, убедитесь, что его сопротивление составляет
1,8 - 2,5 Ом.

При выполнении работ следите чтобы напряжение питания ЭБУ было не ниже 10 В.

5. КАРТОЧКА ДИАГНОСТИКИ

ВНИМАНИЕ!

ВНИМАНИЕ:
При любом нарушении работы какой-либо сложной системы необходимо выполнить ее
полную диагностику с помощью соответствующих приборов. КАРТОЧКА ДИАГНОСТИКИ,
заполняемая в ходе диагностики, позволяет создать и сохранить информационный кадр
выполненной диагностики. Она является основным элементом обмена информацией с
производителем.

В СВЯЗИ С ЭТИМ КАРТОЧКА ДИАГНОСТИКИ ПОДЛЕЖИТ ОБЯЗАТЕЛЬНОМУ

ЗАПОЛНЕНИЮ ПРИ КАЖДОМ ПРОВЕДЕНИИ ДИАГНОСТИКИ.

ВНИМАНИЕ!
Обезвреживание и утилизация подушек безопасности и преднатяжителей подушек безопасности
осуществляется в соответствии с законодательством страны.

ACU4 Vdiag08 TTX84 1.0

ПОДУШКА БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Вводная часть

88C

88C-74

ПОДУШКА БЕЗОПАСНОСТИ ACU4

Vdiag: 08

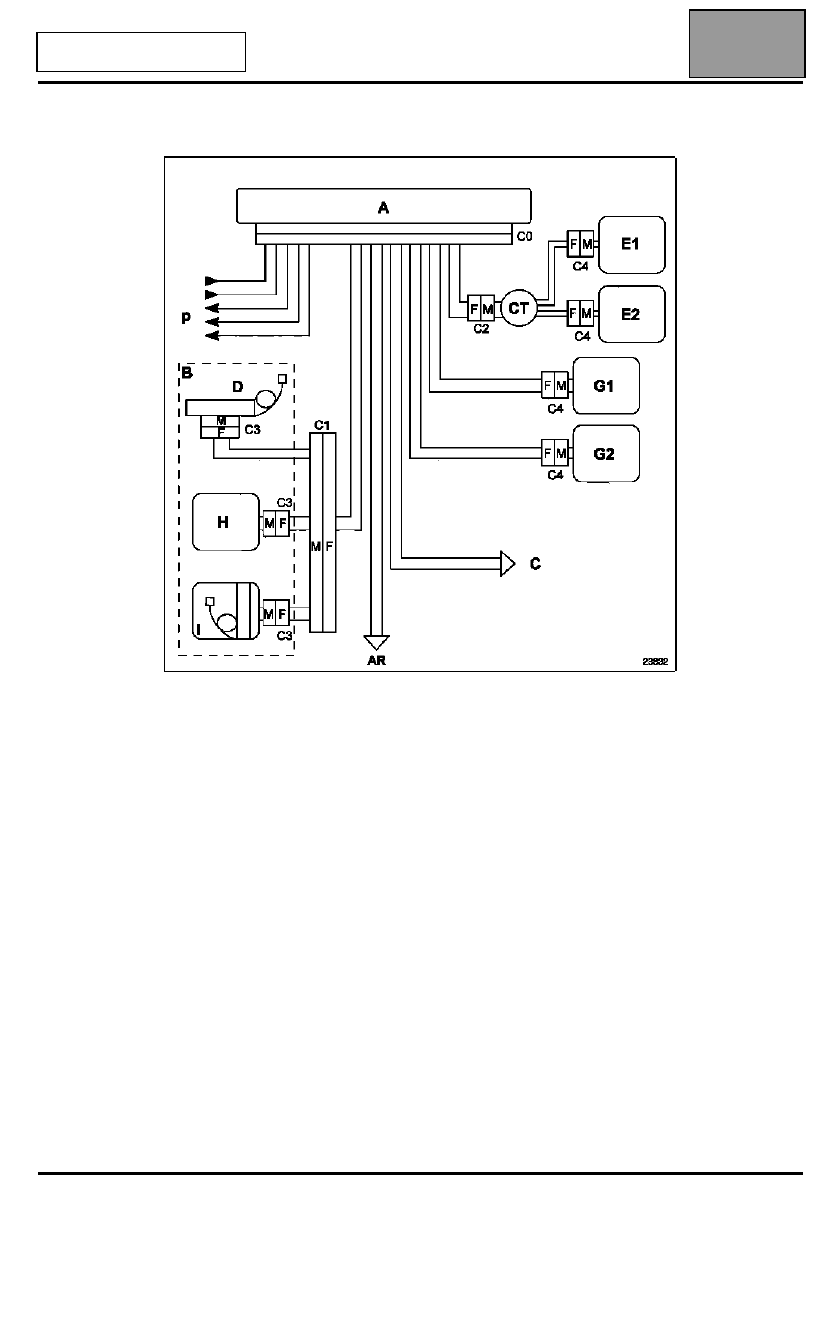

СХЕМА КОНФИГУРАЦИИ СИСТЕМЫ (ПЕРЕДНЯЯ часть салона)

AR К жгут у проводов задней части салона

ACU4 Vdiag08 TTX84 1.0
